| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | सेल्फ-लुब्रिकेटिंग वॉशर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, भुगतान और वितरण की शर्तें: 30% डाउन पेमेंट; शिपमेंट से पहले 70% / एफओबी सीआईएफ |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु जर्नल असर, DU स्व स्नेहन |

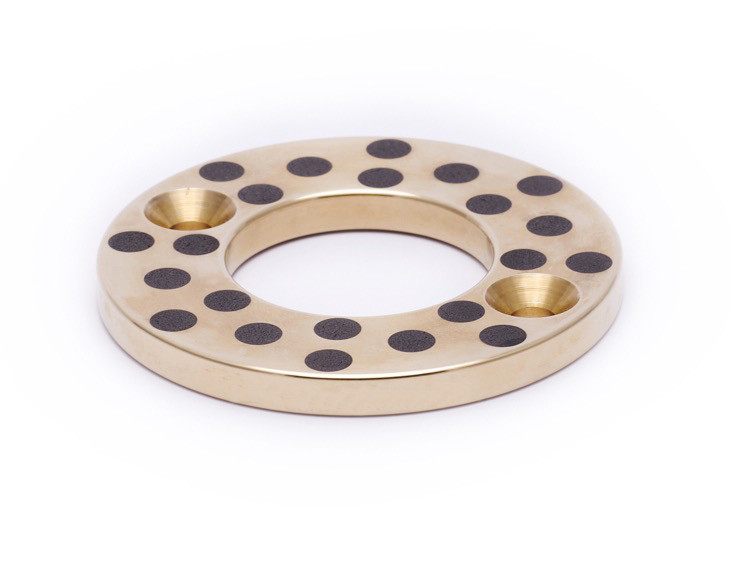

जेडीबी-जेटीडब्ल्यू ग्रेफाइट कांस्य थ्रस्ट वॉशर एक स्व-चिकित्सा और तेल मुक्त असर घटक है जिसे विभिन्न औद्योगिक अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।इसका ग्राफाइट कांस्य निर्माण उत्कृष्ट पहनने के प्रतिरोध सुनिश्चित करता है, संक्षारण प्रतिरोध, और भार सहन करने की क्षमता।
धक्का वाशर के स्व-चिकन गुण नियमित स्नेहन की आवश्यकता को समाप्त करते हैं, जिससे रखरखाव आवश्यकताओं और परिचालन लागत में काफी कमी आती है।यह सुविधा भी सुचारू और विश्वसनीय संचालन सुनिश्चित करता है, यहां तक कि उच्च गति या भारी भार की स्थिति में भी।
जेडीबी-जेटीडब्ल्यू ग्राफाइट कांस्य धक्का वाशर पंपों, मोटर्स, कंप्रेसर और अन्य घूर्णन उपकरणों में उपयोग के लिए उपयुक्त है। यह प्रभावी रूप से घर्षण और पहनने को कम कर सकता है,प्रणाली की दक्षता और विश्वसनीयता में सुधार.
अपने स्व-चिकन और तेल मुक्त डिजाइन के साथ, जेडीबी-जेटीडब्ल्यू ग्राफाइट कांस्य थ्रस्ट वॉशर एक सुविधाजनक और कुशल असर समाधान प्रदान करता है जिसके लिए न्यूनतम रखरखाव और रखरखाव की आवश्यकता होती है।यह औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प है जहां विश्वसनीयता और स्थायित्व महत्वपूर्ण हैं.
| कास्ट कांस्य धक्का असर सामग्री | ||||||
| GB | आईएसओ | डीआईएन | बीएस | एनएफ | जेआईएस | एएसटीएम |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | एलजी1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | एलजी1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | एलजी2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | पीबी1 | CuSn12P | पीबीसी2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | कुSn8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | कुSn8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | सीएमए1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | सीएमए1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | एबी1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | डीसीबी1 | CuZn40 | एचबीएससी1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | एचटीबी3 | CuZn23Al4 | एचबीएससी4सी | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | एचबीएससी4सी | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | एचटीबी1 | CuZn30AlFeMn | एचबीएससी2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | एचबीएससी1सी | C86700 | |||
| ZCuZn40Mn2 | एचबीएससी2सी | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | एचबीएससी2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | एससीबी3 | एचबीएससी1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | पीसीबी1 | CuZn40 | एचबीएससी1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | एचबीएससी3 | C87400 | |||
|
स्टैनार्ड नहीं |
d
|
D
|
|
बोल्ट
|
||||||
|
डी1
|
क'टी
|
आकार
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
....
|
.....
|
....
|
....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
एम3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
एम3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
एम3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
एम3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
एम3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
....
|
....
|
....
|
....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
एम3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
एम5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
एम5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
एम5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
एम5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
एम6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
एम6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
एम6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
एम6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
एम8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
एम8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
एम8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
एम8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
एम8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
कांस्य मिश्र धातु CuZn25Al5Mn4Fe3 + ग्रेफाइट प्लग
ठोस स्नेहक प्लग के साथ कांस्य धक्का वाशर (ग्राफाइट)
1 ठोस स्नेहक फिल्म
2 ठोस स्नेहक प्लग
3 कांस्य समर्थन

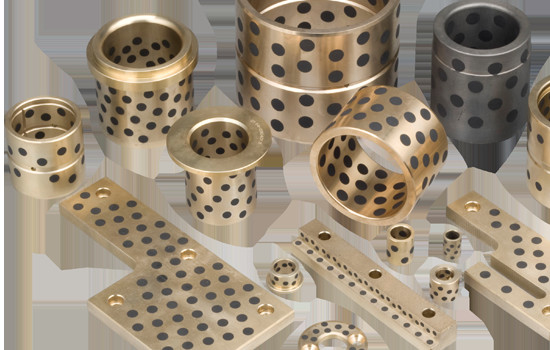

तेल रहित असर, ग्रेफाइट प्लग किए गए असर, ठोस कांस्य असर, स्लाइडिंग असर, सूखे असर और पूर्व स्नेहन सादा असर और बुशिंग
विभिन्न आकार, विभिन्न अनुप्रयोग उपलब्ध
ग्रेफाइट सम्मिलन के साथ कांस्य धक्का वॉशर असरों के अच्छे पहनने के प्रतिरोध और महान आत्म-चिकन सुविधा दोनों प्रदान करता है।यह पदनाम असरों को तेल या तेल के रखरखाव के बिना संचालित करने में सक्षम बनाता है.
| घनत्व | 8.0 g/cm3 | |
| कठोरता | >210 HB | |
| तन्य शक्ति | > 750 एन/मिमी2 | |
| उपज शक्ति | > 450 N/mm2 | |
| लम्बाई | >8 | |
| रैखिक विस्तार गुणांक | 1.9x10-5/°C | |
| परिचालन तापमान | -40°C~+300°C | |
| अधिकतम गतिशील भार | 120 | |
| अधिकतम गति | सूखी | 0.4 मी/सेकंड |
| तेल | 1.0 मी/सेकंड | |
| अधिकतम पीवी सीमा | सूखी | 1.5 N/mm2.m/s |
| तेल | 3.25 N/mm2.m/s | |
| घर्षण | सूखी | 0.12~0.16 μ |
| तेल | 0.03~0.08 μ | |
तेल रहित कांस्य धक्का वाशर का व्यापक रूप से नीचे उपयोग किया जाता हैः
1भारी ड्यूटी ट्रैक्टर और कृषि उपकरण
2खनन उपकरण
3. वन उपकरण
4मिश्रण टैंक ब्लेड शाफ्ट समर्थन
5- फाउंड्री, भट्ठी और इस्पात उत्पादन उपकरण
6एचवीएसी अनुप्रयोग
7भारी शुल्क रोलर्स और पहिया समर्थन बीयरिंग
8ओवन कार्ट फनीर सुखाने के लिए अनुप्रयोग, और संभवतः अन्य अनुप्रयोग
