| ब्रांड नाम: | VIIPLUS Sleeve & Bearing |
| मॉडल संख्या: | C95400 एल्यूमीनियम कांस्य |
| एमओक्यू: | मानक आकार झाड़ी कोई न्यूनतम आदेश मात्रा |
| कीमत: | Bushings High Quality Price Ratio B2B |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु जर्नल असर, DU स्व स्नेहन |
MISUMI तांबे के मिश्र धातु से बने उच्च गुणवत्ता वाले कम-घर्षण वाले तेल-मुक्त बुशिंग प्रदान करता है, जो ग्रेफाइट और तांबे से प्रबलित हैं। ये बुशिंग विभिन्न औद्योगिक अनुप्रयोगों में असाधारण प्रदर्शन प्रदान करने के लिए डिज़ाइन किए गए हैं।
बुशिंग में उपयोग किया जाने वाला तांबे का मिश्र धातु उत्कृष्ट शक्ति और संक्षारण प्रतिरोध प्रदर्शित करता है, जो दीर्घकालिक स्थायित्व सुनिश्चित करता है। ग्रेफाइट और तांबे के अतिरिक्त बुशिंग के घिसाव प्रतिरोध और स्व-चिकनाई गुणों को और बढ़ाता है।
तेल-मुक्त डिज़ाइन नियमित स्नेहन की आवश्यकता को समाप्त करता है, जिससे रखरखाव की आवश्यकताएं और परिचालन लागत कम हो जाती है। यह बुशिंग को उन वातावरणों में उपयोग के लिए भी उपयुक्त बनाता है जहां तेल संदूषण वांछनीय नहीं है।
बुशिंग के कम-घर्षण गुण घूर्णन उपकरण के सुचारू और अधिक कुशल संचालन में योगदान करते हैं। वे पंप, मोटर, कंप्रेसर और अन्य यांत्रिक प्रणालियों में उपयोग के लिए उपयुक्त हैं जहां उच्च भार और गति आम हैं।
ग्रेफाइट और तांबे के सुदृढीकरण के साथ MISUMI के तांबे के मिश्र धातु बुशिंग सटीक फिट और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सटीक रूप से निर्मित किए जाते हैं। वे आपके औद्योगिक सिस्टम की दक्षता और विश्वसनीयता में सुधार के लिए एक उत्कृष्ट विकल्प हैं।

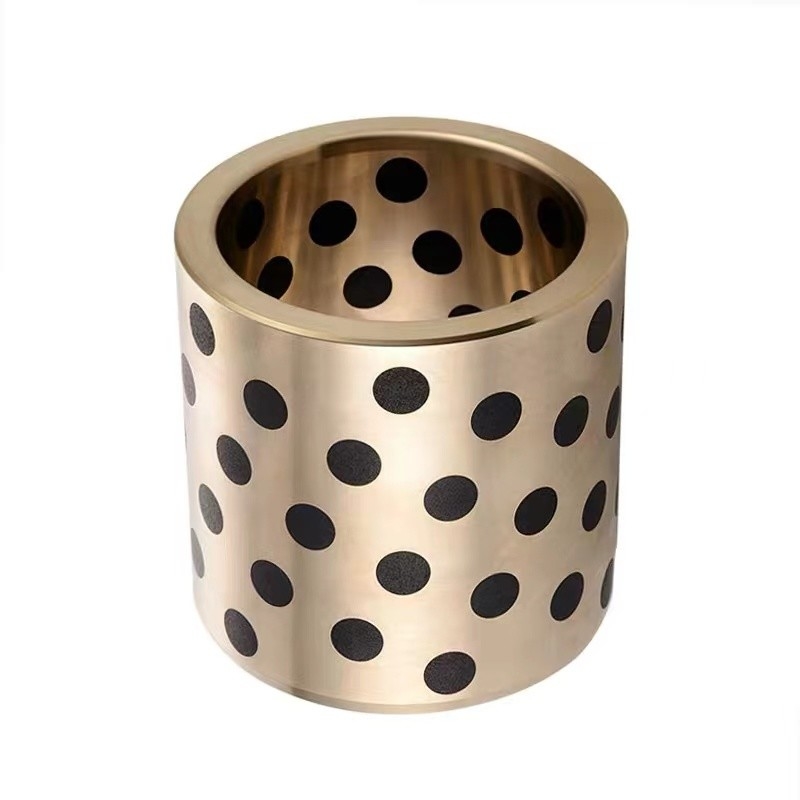

ग्रेफाइट इम्प्रिग्नेटेड ब्रास बुशिंग तेल मुक्त बुशिंग - तांबे का मिश्र धातु, सीधा, I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP श्रृंखला तेल-मुक्त ब्रास गाइड बुश सेल्फ-लुब्रिकेटिंग के लिए
| प्रकार | सीधा | बुशिंग सामग्री | ग्रेफाइट इम्प्रिग्नेटेड ब्रास | अधिकतम अनुमेय PV मान सीमा(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| अधिकतम अनुमेय PV मान(N/mm2•m/s) | 1.65 | अधिकतम अनुमेय भार(N/mm2) | 29 | अधिकतम अनुमेय वेग(m/s) | 0.5 |
| माउंटिंग होल फिट | H7 |
मॉडल: विभिन्न सामग्री: तांबे के आधार पर मिश्र धातु रंग
वर्गीकरण: MPBZU 20-10L आकार (20*24*10) MPBZU 20-15L आकार (20*24*15) MPBZU 20-20L आकार (20*24*20) MPBZU 20-25L आकार (20*24*25 ) MPBZU 20-30L आकार (20*24*30) MPBZU 20-35L आकार (20*24*35) MPBZU 20-40L आकार (20*24*40) MPBZU 20-45L आकार (20*24*45) MPBZU 20-50L आकार (20*24*50) MPBZU 20-55L आकार (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
बेयरिंग तंत्र: ठोस घर्षण
लुब्रिकेंट प्रकार: ठोस स्नेहन
अतिरिक्त विशेषताएं: उच्च तापमान
बेयरिंग लोड दिशा: रेडियल बेयरिंग
MISUMI / FIBRO / DANLY मानक आकार, स्टॉक में, सर्वोत्तम गुणवत्ता के साथ, सर्वोत्तम मूल्य के साथ, bronzegleitlager.com सबसे अच्छा विकल्प है!
उत्पाद विवरण
| प्रकार | सीधा | बुशिंग सामग्री | ग्रेफाइट इम्प्रिग्नेटेड ब्रास |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| कुल लंबाई L(mm) | 15 | अधिकतम अनुमेय PV मान सीमा(N/mm2•m/s) | 1.1～2.0 |
| अधिकतम अनुमेय PV मान(N/mm2•m/s) | 1.65 | अधिकतम अनुमेय भार(N/mm2) | 29 |
| अधिकतम अनुमेय वेग(m/s) | 0.5 | माउंटिंग होल फिट | H7 |
| ऑपरेटिंग तापमान सीमा(℃) | -40～150 | ऑपरेटिंग तापमान सीमा (कोई स्नेहन नहीं) न्यूनतम | -40 |
| पार्ट नंबर | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | हाउसिंग Dia. H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| पार्ट नंबर | L | MPBZ | MPBZU | |||||||||||||||||||||
| प्रकार | dF7 | Dm6 (*1) |
मोटाई (N) | *रोटेशन स्टॉपर स्क्रू (संदर्भ) | Dm6 (*1) |
मोटाई (N) | ||||||||||||||||||
| MPBZ MPBZU *L आयाम ( ) में केवल MPBZ के लिए उपलब्ध हैं। |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]हाउसिंग व्यास के लिए, सहिष्णुता H7 (*2) से D आयाम (*1) की अनुशंसा की जाती है। (टेबल 1 देखें) *रोटेशन स्टॉपर स्क्रू के इंगित आयाम अनुशंसित आयाम हैं।
