| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | सेल्फ-लुब्रिकेटिंग वॉशर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, भुगतान और वितरण की शर्तें: 30% डाउन पेमेंट; शिपमेंट से पहले 70% / एफओबी सीआईएफ |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाना, थोक, धातु जर्नल असर, स्व स्नेहन असर, सम |
ग्रेफाइट इन्सर्ट वाशर के साथ स्व-चिकित्सीय तेल रहित बीयरिंग विभिन्न औद्योगिक अनुप्रयोगों के लिए एक अनूठा और अभिनव समाधान हैं।इन बीयरिंगों को बाहरी स्नेहन की आवश्यकता के बिना काम करने के लिए डिज़ाइन किया गया है, इसके बजाय ग्राफाइट सम्मिलन के आत्म-चिकन गुणों पर निर्भर करता है।
ग्रेफाइट इन्सर्ट वाशर उत्कृष्ट स्नेहन और पहनने के प्रतिरोध प्रदान करता है, जिससे उच्च भार और गति के तहत भी असर सुचारू और कुशलता से काम करने में सक्षम होता है।ग्राफाइट सामग्री में अंतर्निहित स्नेहन गुण होते हैं जो घर्षण और गर्मी उत्पादन को कम करने में मदद करते हैं, इस प्रकार असर के जीवनकाल और प्रदर्शन में वृद्धि होती है।
इसके अतिरिक्त, तेल रहित डिजाइन नियमित स्नेहन और रखरखाव की आवश्यकता को समाप्त करता है, परिचालन लागत और डाउनटाइम को कम करता है।यह इन बीयरिंगों को विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्नेहन मुश्किल या अव्यवहारिक है, जैसे धूल या गीले वातावरण में।
कुल मिलाकर, self-lubricated oilless bearings with graphite insert washer offer a reliable and cost-effective solution for industrial applications that require smooth and efficient operation without the need for external lubrication.

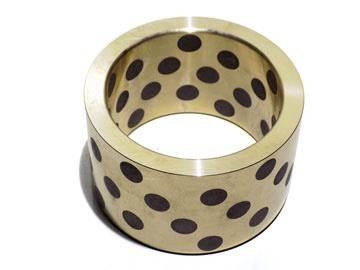

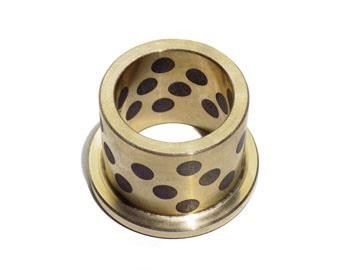

धातु,स्वयं-चिकनाई बुशिंगचार मूल संरचनाओं में से एक से बना हैः मजबूत कास्टकांस्य,कांस्य बुशिंग
चूंकि असर आमतौर पर बहुत अधिक घर्षण प्रतिरोध प्राप्त करते हैं जो गर्मी उत्पन्न करता है,तेल या वसा जैसे स्नेहक का उपयोग कब्ज या असामान्य पहनने को रोकने के लिए किया जाता है जो अन्यथा इस घर्षण गर्मी का कारण बन सकता है. स्नेहन रहित बुशिंग को स्नेहन तेल की आवश्यकता नहीं है क्योंकि असर शरीर में तेल स्नेहन द्वारा संभव एक स्नेहन संरचना है,या अंतर्निहित ठोस स्नेहक या इसी तरह के द्वाराचूंकि उन्हें स्नेहन तेल की आवश्यकता नहीं होती है, इसलिए स्नेहन मुक्त बुशिंग का उपयोग अक्सर सटीक मशीनरी जैसे अनुप्रयोगों के लिए किया जाता है जो स्नेहन तेल को फिर से भरना मुश्किल बनाता है,और तेल के प्रति कम आत्मीयता वाले उपकरणवे नियमित स्नेहन की आवश्यकता को समाप्त करके और लंबे समय तक स्थिर संचालन को सक्षम करके रखरखाव लागत को भी काफी कम करते हैं।स्नेहन मुक्त बुशिंग विभिन्न आकारों में आते हैं जिनका उपयोग आवश्यकता के अनुसार विभिन्न अनुप्रयोगों के लिए किया जा सकता हैउदाहरणों में सीधे बुशिंग, कॉलर बुशिंग, फ्लैंज बुशिंग और आवास बुशिंग शामिल हैं।

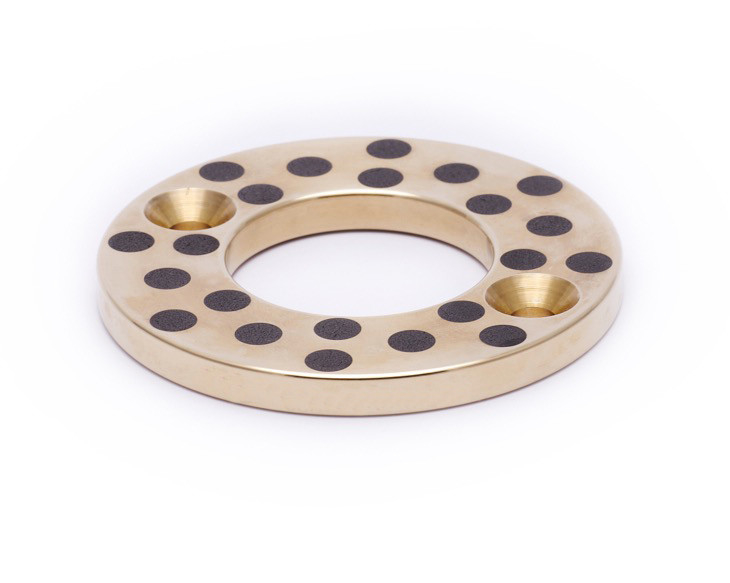

SOBW कांस्य धक्का वाशर /तेल रहित झाड़ी, तांबा मिश्र धातु वाशर प्रकार
सबसे अच्छी कीमत पर ग्रेफाइट से छिद्रित कांस्य स्लाइड प्लेट

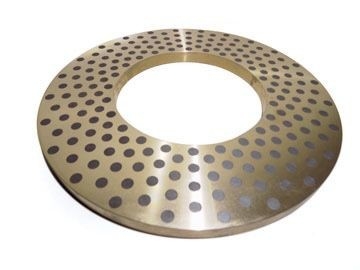

हमारे चयन में से चुनेंकांस्य थ्रश वॉशर, जिसमें एम्बेडेड ग्रेफाइट थ्रस्ट बीयरिंग, कांस्य थ्रस्ट बीयरिंग, और अधिक शामिल हैं। अनुकूलित आकार और पीतल थ्रस्ट वाशर सामग्री।
ठोस स्नेहक के साथ एम्बेडेड स्वयं स्नेहक बीयरिंग और स्लाइडर, घर्षण गर्मी की कार्रवाई के तहत, ठोस स्नेहक का विस्तार करते हैं, स्वचालित रूप से घर्षण सतह पर स्थानांतरित करते हैं,धातु से धातु के संपर्क को रोकने के लिए स्नेहक फिल्म की एक परत बनाते हैं, इस प्रकार घर्षण कारक और पहनने को कम करने, और बेयरिंग की असर क्षमता में सुधार। धातु कंकाल, गियर पंप असर उपयोगकर्ताओं, कांस्य, कास्ट आयरन, कास्ट स्टील,स्टेनलेस स्टील, गैर-धातु कंकाल का उपयोग बेकलइट, फेनोलिक प्लास्टिक, नायलॉन आदि में किया जा सकता है।
दूसरे, इनग्रेड किए गए बीयरिंगों और स्लाइडर्स की विशेषताएंःठोस स्नेहक के साथ आत्म स्नेहक बीयरिंग और स्लाइडर उत्कृष्ट स्नेहक गुणों और विशेष लंबाई के साथ स्नेहक सामग्री के 10 प्रकार से बने होते हैं, जिनमें से कुछ भारी भार के तहत स्वीकार कर सकते हैं। असर दबाव 2 um मोटी जेडीबी ठोस इनलेटेड असर फिल्म पर है, घर्षण गति 40 मीटर प्रति सेकंड 2800Mpa के संपर्क तनाव का सामना कर सकते हैं;कुछ घटक, अणुओं के बीच कम कतरन बल, कम आसंजन के लिए आसान है बनाने के लिए आणविक फिसलन सतह, केवल 2.5um मोटाई की स्नेहन परत में, वहाँ के बारे में 40 हैं,000 JDB कांस्य इनक्लेटेड लेयरिंग स्लिप सतह, जो ठोस स्नेहक के स्नेहन प्रदर्शन में एक महत्वपूर्ण भूमिका निभाता है; कुछ घटक 399 °C उच्च तापमान पर हैं, घर्षण कारक सामान्य है;कुछ घटकों में सामान्य तापमान पर अच्छी स्नेहन गुण होते हैं, सामान्य भार, उच्च घर्षण गति, निर्वात और वायुमंडल। संक्षेप में,इनग्रेड किए गए बीयरिंग और स्लाइडर के साथ स्व-चिकन ठोस स्नेहक विभिन्न कार्य स्थितियों के घर्षण स्थितियों के अनुकूल हो सकते हैंघर्षण कारक ज्यादातर 0.006 और 0 के बीच होता है।09.
तीसरा, इनग्रेड बीयरिंगों, स्लाइडरों का उपयोगः इनग्रेड बीयरिंगों और स्लाइडरों को ठोस स्नेहक द्वारा कंकाल में एम्बेड किया जाता है, स्व-स्लाइडिंग घर्षण ऑपरेशन,आदर्श रूप से स्नेहन प्रक्रिया में तरल स्नेहक के कारण प्रदूषण की समस्याओं को हलखाद्य मशीनरी, दवा मशीनरी और अन्य गैर प्रदूषणकारी वातावरण में व्यापक रूप से उपयोग किया जाता है।अलंकृत असर और स्लाइडर में इस्तेमाल ठोस स्नेहक बड़े भार असर की विशेषताओं है, इसलिए यह भारी शुल्क, कम गति, उच्च तापमान, जल वाष्प और अन्य संक्षारण स्थितियों और तेल फिल्म की असुविधाजनक और अक्सर चिकनाई वाली कार्य परिस्थितियों के लिए बहुत उपयुक्त है।खनन में प्रयुक्त, धातु विज्ञान, पेट्रोलियम, भूविज्ञान, रसायन, कागज, पुल, हाइड्रोलिक हब, जहाज, एयरोस्पेस और अन्य औद्योगिक क्षेत्रों में।जैसे कि स्टील की कुप्पी क्रेन और 1150 कच्ची मिलें, मूल असर पैड की तुलना में 6 से 8 गुना लंबे होते हैं। विभिन्न रोलिंग मिल, कतरनी मशीनें, ठंडे बिस्तर स्लाइडर (पाइप खींचने वाले), दवा मशीनें, घुमावदार बर्तन, रबर मिल बीयरिंग,फ्लोटिंग क्रेन लेयरिंगकपड़ा मिलों के ड्रायर, गैर लौह धातुओं के रोलिंग मिल, भारी वाहनों के लिए स्टील की प्लेटें, पिन बुशिंग, रासायनिक संयंत्र का घुमावदार मिक्सर, कोयला खदान के कन्वेयर का रोलर लेयरिंग,ड्रिलिंग मशीन गहरी छड़ी पंप के आंतरिक आस्तीन, विभिन्न उपकरणों पर सुरक्षात्मक ड्रिल आस्तीन और मार्गदर्शन बुशिंग, स्लाइडर और कैम डिस्क सभी बहुत स्पष्ट हैं। .
चौथा, अंतर्निहित असरों, स्लाइडरों का उपयोगः
(1) कारखाने से बाहर निकलने से पहले घर्षण सतह पर विशेष परत के साथ घर्षण लेयरिंग और स्लाइडर को लेपित किया गया है। स्थापना के दौरान घर्षण तालिका को गंदा न करें।वसा को न पोंछें! ! यदि यह रगड़ गया है, तो कृपया इसे मोलिब्डेनम डिसल्फाइड लिथियम वसा के साथ बदलें, लेकिन इसे सामान्य रूप से काम करने के लिए परीक्षण रन से पहले कुछ समय के लिए कम गति से चलाया जाना चाहिए।भारी भार उपकरण का प्रयोग करते समय, आपको विक्रेता से विशेष वसा की पेंट खरीदनी होगी। .
(2) इनग्रेड किए गए असर को स्थापित करते समय, यह स्थिरता और असर और मशीन को नुकसान से बचाने के लिए एक निश्चित स्लाइडिंग रिक्तता सुनिश्चित करना चाहिए।
(3) इनग्रेडेड असर को स्थापित करते समय यह सुनिश्चित करना चाहिए कि जिस शाफ्ट के व्यास के साथ इसे रगड़ दिया जाता है, उसमें अच्छी बेलनाकारता हो, ताकि उसके पास असर के साथ पर्याप्त संपर्क क्षेत्र हो,अन्यथा यह गंभीर रूप से असर होगा असर की सेवा जीवन या क्षति तुरंत.
पांच, इनग्रेड बीयरिंग, स्लाइडर फैक्ट्री विनिर्देशः इस उत्पाद का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, इसलिए विनिर्देशों को एकीकृत करना मुश्किल है।
viiplus विभिन्न प्रकार के बीयरिंग पर एक पेशेवर निर्माता है 15 साल से अधिक चीन कारखाने।

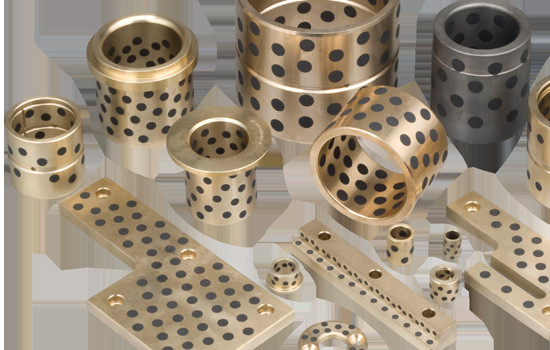

हम सभी प्रकार के स्लाइड बीयरिंग बना रहे हैं जिनमेंपीटीएफई कम्पोजिट बुशिंग,पीओएम कम्पोजिट बुशिंग,द्विधातु बुशिंग,लोहे का लपेटा हुआ बुश,डाली हुई स्लाइडिंग बुशिंगऔर पहनने प्लेट असर पैड, sintered कांस्य बुशिंग और sintering भागों, गेंद हस्तांतरण बीयरिंग, आदि
असरों का आकार आस्तीन, फ्लैंग, गोलाकार, प्लेट, वॉशर, पैड, रिंग, स्क्वायर आदि हो सकता है।
कार्बन स्टील, कठोर स्टील, लोहा, स्टेनलेस स्टील, कांस्य, पीतल, तांबा, कांस्य-स्टील मिश्र धातु में आधार सामग्री.पीटीएफई में स्नेहक सामग्री, , पीओएम, नायलॉन, प्लास्टिक, तेल, ग्रेफाइट, वसा, एमओएस2, आदि।
पोलैंड, चेक गणराज्य, स्लोवाकिया, हंगरी, जर्मनी, ऑस्ट्रिया, स्विट्जरलैंड, लिचेंटाइन,अमेरिका,कनाडा,ब्राजील,पेरू,अर्जेंटीना,चिली,पाराग्वे,यूरोप,पोलैंड, चेक गणराज्य,स्लोवाकिया, हंगरी,ऑस्ट्रिया, स्विट्जरलैंड,लिचेंटाइन,ब्रिटेन,फिनलैंड,फ्रांस,जर्मनी,इटली,स्पेन,स्वीडन,एस्टोनिया,यूक्रेन,तुर्की,ऑस्ट्रिया,रूस,कोरिया,मलेशिया,सिंगापुर,बेलीज,एल सल्वाडोर,होंडुरस,निकाराग्वा,कोस्टा रिका,पनामाबाहामा, क्यूबा, जमैका, हैती, डोमिनिका, एंटीगुआ और बारबुडा, सेंट किट्स और नेविस, डोमिनिका, सेंट लूसिया, सेंट विंसेंट और ग्रेनेडाइन, ग्रेनेडा, बारबाडोस, त्रिनिदाद और अधिक बाग, प्यूर्टो रिको,एंगुइलाथाईलैंड, मिस्र, केन्या, सोमालिया, कांगो, जिम्बाब्वे, दक्षिण अफ्रीका, आदि।
तेल मुक्त वाशर - चयन, विन्यास, आदेश।
वाशर, स्व-चिकन
सादा धक्का वाशर, ग्राफाइट प्लग्ड धक्का वाशर और तेल/ग्रिज ग्रूव्ड धक्का वाशर।
उच्च कठोरता वाले पीतल के ठोस स्नेहन असर को उच्च कठोरता वाले पीतल की कठोरता को और बढ़ाकर viiplus.com पर सुधार किया गया है,उच्च भार सहन करने की क्षमता और बेहतर पहनने के प्रतिरोधी गुणइन उत्पादों का व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीनों, खनन उपकरण, इंजीनियरिंग उपकरण, इंजेक्शन-मोल्डिंग मशीनों आदि में उपयोग किया जाता है।यह मशीनिंग और खत्म करने के लिए मुश्किल है, यह केवल वास्तव में उच्च भार अनुप्रयोगों के लिए अनुशंसित है।
| मूल सामग्री | CuZn25A16Fe3Mn3 | गतिशील भार | 120N/mm2 |
| आधार कठोरता | HB210~275 | घर्षण गुणांक | <0.16 |
| अधिकतम तापमान | 300°C | गति सीमा | शुष्क 0.4m/s तेल 5m/s |
कांस्य मिश्र धातु के बीयरिंग कांस्य धक्का वाशर के साथ ग्राफाइट प्लग दोनों अच्छा पहनने के प्रतिरोध और महान आत्म स्नेहन विशेषता प्रदान करता है।
यह पदनाम असरों को बिना तेल या तेल के रखरखाव के संचालित करने में सक्षम बनाता है।
यह व्यापक रूप से उच्च भार और अंतराल आंदोलन के साथ-साथ ऑटोमोबाइल असेंबली लाइन, वाटर टरबाइन, गेट बांध,और प्लास्टिक इंजेक्शन मशीनरी.
विभिन्न कार्य स्थितियों के आधार पर विभिन्न प्रकार के विभिन्न मिश्र धातु उपलब्ध हैं।
कांस्य धक्का वाशर की सामग्री विशेष ठोस स्नेहक के साथ निर्मित एक मजबूत कास्ट कांस्य आधार धातु से बना है।कम गति पर अत्यंत उच्च / निम्न तापमान की स्थिति में पूर्व स्नेहनयह सामग्री विशेष रूप से उच्च भारों, अंतराल वाले दोलन गति के लिए एक रखरखाव मुक्त असर समाधान प्रदान करती है।
इस प्रकार के असर को सूखे, उच्च तापमान, उच्च दबाव, संक्षारक वातावरण में, पानी या अन्य रसायनों के साथ लागू किया जा सकता है जब तेल को पेश करना संभव नहीं है।
अब इसका व्यापक रूप से ऑटोमोटिव उत्पाद लाइन, जल इंजीनियरिंग, बांध के द्वार, प्लास्टिक उद्योगों, बाद में कास्टिंग मशीनों, धातु उद्योग में इस्पात रोलर्स, खनिज मशीनरी जहाजों में उपयोग किया जाता है,टर्बो जनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनों में।
| लेख का नाम | शाफ्ट का व्यास | आंतरिक व्यास d | बाहरी व्यास D | डी1 | मैं | r | एम (आईएसओ 10642) | सीएडी डाउनलोड | जांच |
|---|---|---|---|---|---|---|---|---|---|
| एसओबीडब्ल्यू 10 | 10 | 10,2 | 30 | 20 | 3 | 0,5 | 2xM3 | ||
| एसओबीडब्ल्यू 12 | 12 | 12,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| SOBW 13 | 13 | 13,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| SOBW 14 | 14 | 14,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| SOBW 15 | 15 | 15,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| एसओबीडब्ल्यू 16 | 16 | 16,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| SOBW 18 | 18 | 18,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| SOBW 20 | 20 | 20,2 | 50 | 35 | 5 | 1 | 2xM5 | ||
| SOBW 25 | 25 | 25,2 | 55 | 40 | 5 | 1 | 2xM5 | ||
| SOBW 30 | 30 | 30,2 | 60 | 45 | 5 | 1 | 2xM5 | ||
| SOBW 35 | 35 | 35,2 | 70 | 50 | 5 | 1 | 2xM5 | ||
| SOBW 40 | 40 | 40,2 | 80 | 60 | 7 | 2 | 2xM6 | ||
| SOBW 45 | 45 | 45,3 | 90 | 67,5 | 7 | 2 | 2xM6 | ||
| SOBW 50 | 50 | 50,3 | 100 | 75 | 8 | 2 | 4xM6 | ||
| SOBW 55 | 55 | 55,3 | 110 | 85 | 8 | 2 | 4xM6 | ||
| SOBW 60 | 60 | 60,3 | 120 | 90 | 8 | 2 | 4xM8 | ||
| SOBW 65 | 65 | 65,3 | 125 | 95 | 8 | 2 | 4xM8 | ||
| SOBW 70 | 70 | 70,3 | 130 | 100 | 10 | 2 | 4xM8 | ||
| SOBW 75 | 75 | 75,3 | 140 | 110 | 10 | 2 | 4xM8 | ||
| SOBW 80 | 80 | 80,3 | 150 | 120 | 10 | 2 | 4xM8 | ||
| SOBW 90 | 90 | 90,5 | 170 | 140 | 10 | 2 | 4xM10 | ||
| एसओबीडब्ल्यू 100 | 100 | 100,5 | 190 | 160 | 10 | 2 | 4xM10 | ||
| SOBW 120 | 120 | 120,5 | 200 | 175 | 10 | 2 | 4xM10 |
हम आपके इच्छित थ्रस्ट वाशर आपके आवश्यक विनिर्देशों के अनुसार प्रदान करते हैं।
कांस्य मिश्र धातु CuZn25Al5Mn4Fe3 + ग्रेफाइट प्लग
तेल रहित बीयरिंगों को उच्च भार, कम गति अनुप्रयोगों के लिए डिज़ाइन किया गया है और एक विशेष रूप से आकार के ग्राफाइट प्लग का उपयोग करके एक स्नेहक के रूप में घूर्णन के रूप में डाली गई उच्च शक्ति कांस्य से बनाया जाता है।
तेल मुक्त वाशरों की हमारी श्रृंखला मीट्रिक और इंपीरियल आकारों में उपलब्ध है। हमारी इन-हाउस मशीनिंग सेवा ग्राहक की विशिष्ट आवश्यकताओं को पूरा करने वाले कस्टम-निर्मित उत्पादों का उत्पादन कर सकती है।
ठोस स्नेहक प्लग के साथ कांस्य धक्का वाशर (ग्राफाइट)
1 ठोस स्नेहक फिल्म
2 ठोस स्नेहक प्लग
3 कांस्य समर्थन
1रखरखाव के बिना दीर्घकालिक संचालन प्रदान करता है;
2उच्च स्थैतिक और गतिशील भार के लिए उपयुक्त;
3घर्षण के कम और चिकनी गुणांक के साथ और कोई स्टिक-स्लिप प्रभाव नहीं;
4.गंदे, संक्षारक, झटके और किनारे भार के लिए उपयुक्त;
5. आधार सामग्री में अच्छी सदमे-अवशोषण क्षमता है;
6व्यापक तापमान सीमा पर इस्तेमाल किया जा सकता है;
7.एक आरंभिक आवृत्ति के साथ प्रतिवर्ती, घूर्णन और दोलन गति के लिए उपयुक्त
8तेल की फिल्म के गठन की जटिलता;
9कम पहनने और लंबे सेवा जीवन।
तेल रहित असर, ग्रेफाइट प्लग किए गए असर, ठोस कांस्य असर, स्लाइडिंग असर, सूखे असर और पूर्व स्नेहन सादा असर और बुशिंग
विभिन्न आकार, विभिन्न अनुप्रयोग उपलब्ध
ग्राफाइट सम्मिलन के साथ कांस्य धक्का वॉशर असरों के अच्छे पहनने के प्रतिरोध और महान आत्म-चिकन सुविधा दोनों प्रदान करता है।यह पदनाम असरों को तेल या तेल के रखरखाव के बिना संचालित करने में सक्षम बनाता है.
| घनत्व | 8.0 g/cm3 | |
| कठोरता | >210 HB | |
| तन्य शक्ति | > 750 एन/मिमी2 | |
| उपज शक्ति | > 450 N/mm2 | |
| लम्बाई | >8 | |
| रैखिक विस्तार गुणांक | 1.9x10-5/°C | |
| परिचालन तापमान | -40°C~+300°C | |
| अधिकतम गतिशील भार | 120 | |
| अधिकतम गति | सूखी | 0.4 मी/सेकंड |
| तेल | 1.0 मी/सेकंड | |
| अधिकतम पीवी सीमा | सूखी | 1.5 N/mm2.m/s |
| तेल | 3.25 N/mm2.m/s | |
| घर्षण | सूखी | 0.12~0.16 μ |
| तेल | 0.03~0.08 μ | |
तेल रहित कांस्य धक्का वाशर का व्यापक रूप से नीचे उपयोग किया जाता हैः
1भारी ड्यूटी ट्रैक्टर और कृषि उपकरण
2खनन उपकरण
3. वन उपकरण
4मिश्रण टैंक ब्लेड शाफ्ट समर्थन
5- फाउंड्री, भट्ठी और इस्पात उत्पादन उपकरण
6एचवीएसी अनुप्रयोग
7भारी शुल्क रोलर्स और पहिया समर्थन बीयरिंग
8ओवन कार्ट फनीर सुखाने के लिए अनुप्रयोग, और संभवतः अन्य अनुप्रयोग
