| ब्रांड नाम: | viiplus |
| मॉडल संख्या: | बेयरिंग सॉलिडिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु जर्नल असर, DU स्व स्नेहन |

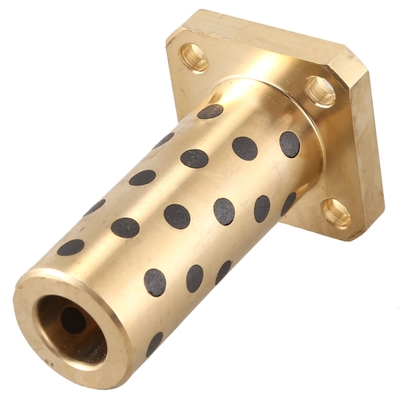

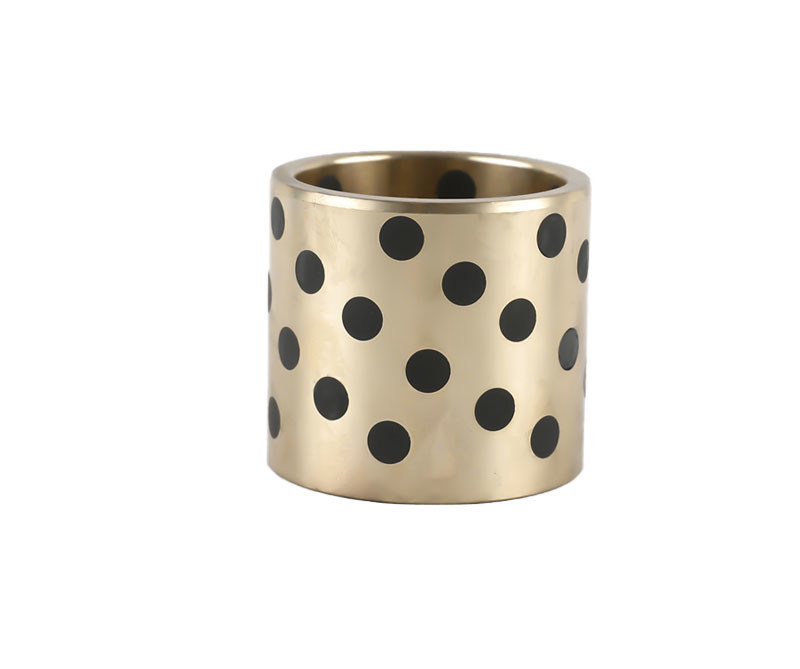

हमारे ठोस स्नेहक एम्बेडेड MPBZ10-12 तेल मुक्त बुशिंग का परिचय, उच्च गुणवत्ता वाले पीतल मिश्र धातु से निर्मित।यह बुशिंग स्थायित्व और स्व-चिकन गुणों के अपने अद्वितीय संयोजन के लिए बाहर खड़ा है.
ब्यूशिंग के अंदर एम्बेडेड ठोस स्नेहक नियमित स्नेहन की आवश्यकता के बिना सुचारू और विश्वसनीय संचालन सुनिश्चित करता है।यह सुविधा रखरखाव की आवश्यकताओं को काफी कम करती है और बुशिंग के जीवनकाल को बढ़ाती है, इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक लागत प्रभावी समाधान बनाता है।
इस बुशिंग के निर्माण में प्रयुक्त पीतल मिश्र धातु सामग्री उत्कृष्ट संक्षारण प्रतिरोध और पहनने की स्थायित्व प्रदान करती है। यह, बुशिंग के सटीक इंजीनियरिंग डिजाइन के साथ संयुक्त है,सबसे अधिक मांग वाले वातावरण में भी एक सही फिट और इष्टतम प्रदर्शन सुनिश्चित करता है.
चाहे आप पुराने भागों के लिए प्रतिस्थापन बुशिंग की तलाश कर रहे हों या नए उपकरणों के लिए एक विश्वसनीय समाधान की आवश्यकता हो, हमारा ठोस स्नेहक एम्बेडेड MPBZ10-12 तेल मुक्त बुशिंग सही विकल्प है।अधिक जानने या आदेश देने के लिए आज ही हमसे संपर्क करेंहमारे विशेषज्ञों की टीम आपकी बुशिंग आवश्यकताओं के साथ आपकी सहायता करने के लिए हमेशा तैयार है।
| प्रकार | सीधा | बुशिंग सामग्री | ग्रेफाइट से छिद्रित पीतल |
|---|---|---|---|
| आई.डी. d(मिमी) | 10 | ओवरडोज | 14 |
| कुल लंबाई L ((मिमी) | 12 | अधिकतम अनुमेय पीवी मूल्य सीमा ((एन/एमएम2•एम/एस) | 1.1 ¢2.0 |
| अधिकतम अनुमेय पीवी मूल्य ((एन/एमएम2•एम/एस) | 1.65 | अधिकतम अनुमेय भार ((एन/मिमी2) | 29 |
| अधिकतम अनुमत गति ((m/s) | 0.5 | घुड़सवार छेद फिट | H7 |
| ऑपरेटिंग तापमान रेंज ((°C) | -40 ¢ 150 | ऑपरेटिंग तापमान सीमा (बिना स्नेहन के) मिन | -40 |
उच्च तन्यता पीतल मिश्र धातु ठोस स्नेहक एम्बेडेड
उच्च शक्ति पीतल पीतल
| भाग संख्या | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■तालिका 1
| D | ओ.डी. m6 (*1) | आवास डाय. H7 (*2) |
| 7~10 | +0.015 | +0.015 |
| +0.006 | 0 | |
| 11 से 18 | +0.018 | +0.018 |
| +0.007 | 0 | |
| 19 से 30 | +0.021 | +0.021 |
| +0.008 | 0 | |
| 31 से 50 | +0.025 | +0.025 |
| +0.009 | 0 | |
| 51 से 80 | +0.030 | +0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | +0.035 |
| +0.013 | 0 |
| भाग संख्या | L | एमपीबीजेड | एमपीबीजेडयू | |||||||||||||||||||||
| प्रकार | dF7 | Dm6 (*1) |
मोटाई (एन) | *रोटेशन टॉपर स्क्रू (संदर्भ) | Dm6 (*1) |
मोटाई (एन) | ||||||||||||||||||
| एमपीबीजेड एमपीबीजेडयू *L आयाम केवल MPBZ के लिए उपलब्ध हैं। |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| प्रकार | सीधा | बुशिंग सामग्री | ग्रेफाइट से छिद्रित पीतल | अधिकतम अनुमेय पीवी मूल्य सीमा ((एन/एमएम2•एम/एस) | 1.1 ¢2.0 |
|---|---|---|---|---|---|
| अधिकतम अनुमेय पीवी मूल्य ((एन/एमएम2•एम/एस) | 1.65 | अधिकतम अनुमेय भार ((एन/मिमी2) | 29 | अधिकतम अनुमत गति ((m/s) | 0.5 |
| घुड़सवार छेद फिट | H7 |
कृपया तेल मुक्त बुशिंग - पीतल मिश्र धातु, सीधी, आई.डी. F7 (चीन तेल रहित बुशिंग) श्रृंखला में भाग MPBZ10-12 के प्रकार/आकार/विशिष्टताओं की जाँच करें।
दो से अधिक तत्वों से युक्त विभिन्न प्रकार के मिश्र धातुओं को विशेष पीतल कहा जाता है। जैसे एल्यूमीनियम, सीसा, टिन, मैंगनीज, निकल, लोहा, तांबा मिश्र धातु की सिलिकॉन संरचना,उच्च शक्ति पीतल उनमें से एक हैउच्च शक्ति वाले पीतल में मजबूत पहनने के प्रतिरोध, उच्च शक्ति वाले पीतल, कठोरता, मजबूत रासायनिक संक्षारण प्रतिरोध होता है। इसमें मशीनिंग यांत्रिक गुण भी होते हैं जो बहुत बेहतर होते हैं।शीट बनाने के लिए अक्सर उच्च शक्ति वाले पीतल का प्रयोग किया जाता है, बार, बार, पाइप, कास्टिंग पार्ट्स आदि रासायनिक संरचना
उच्च शक्ति वाले पीतल का रासायनिक सूत्र ZCuZn25Ai6Fe3Mn3 है, जिसमें लगभग 65% तांबा और 25% जिंक होता है। एल्यूमीनियम पीतल की ताकत, कठोरता और संक्षारण प्रतिरोध में सुधार करता है।कमरे के तापमान पर तीन प्रकार के पीतल होते हैं: पीतल में जस्ता की मात्रा 35% से कम होती है और कमरे के तापमान पर सूक्ष्म संरचना एकल-चरण ए ठोस समाधान से बनी होती है, जिसे ए पीतल कहा जाता है।
पीतल का उपयोग बहुत व्यापक है, असर और बुशिंग से बने कास्टिंग,घरेलू अब मुख्य रूप से मैट्रिक्स ठोस स्नेहन तेल मुक्त बीयरिंग के लिए उच्च शक्ति पीतल से बने (इसके बाद ठोस सजावट बीयरिंग के रूप में जाना जाता है), एक मैट्रिक्स के रूप में पीतल Gao Ligao ताकत का उपयोग करना है, और घर्षण सामग्री के लिए एम्बेडेड रेडियल व्यवस्थित व्यवस्थित बेलनाकार बहुलक भराव (जैसे ग्राफाइट, 2-मोलिब्डेनम, एथिलीन, तेल,और अन्य स्नेहक), इसकी श्रेष्ठता तांबे के मिश्र धातु से बने और गैर धातु विरोधी घर्षण सामग्री में निहित है, इसके संबंधित पूरक फायदे हैं, न केवल उच्च असर क्षमता है,और ब्रेकथ्रू - तेल फिल्म पर तेल स्नेहन के साथ लाइन, कोई तेल स्नेहन प्राप्त, एम्बेडेड ठोस स्नेहन स्नेहन फिल्म बनाने के लिए आसान है, जो घर्षण और पहनने के प्रदर्शन में सुधार में एक बड़ी भूमिका निभाता है और स्थिर है,विश्वसनीय और लागत प्रभावीमिश्रित तेल मुक्त असर की तुलना में, इसमें अच्छी मशीनीकरण क्षमता, उच्च परिशुद्धता, मजबूत असर क्षमता और अच्छे पहनने के प्रतिरोध के फायदे हैं।आत्म स्नेहन गाइड झाड़ी गाइड इंजीनियरिंग मशीनरी जोड़ों जैसे कई क्षेत्रों में इस्तेमाल किया जा सकता है, जैसे कि खुदाई मशीन, खनन स्क्रैपर, घूर्णी ड्रिल, कंक्रीट पंप ट्रक, रॉक ड्रिल मशीन, लिफ्ट, पोर्ट क्रेन आदि और धातु विज्ञान मशीनरी कास्टिंग मशीनरी, जल संरक्षण मशीनरी,परिवहन मशीनरी, रोलिंग मिल, बोतल उड़ाने की मशीन, फूंकने वाली फिल्म मशीन, इंजेक्शन मोल्डिंग मशीन क्रॉस-क्लैम्पिंग डिफरेंशियल, टायर तंत्र, ट्रेलर संतुलन बीम, वैक्यूम स्विच आदि।
आवेदन क्षेत्रः
1निर्माण मशीनरी के लिए विशेष असर
2इंजेक्शन मोल्डिंग मशीनों के लिए विशेष असर
3मोल्ड के लिए विशेष असर
4कारः एयर कंडीशनिंग कंप्रेसर, ईंधन पंप, गियरबॉक्स, शॉक एम्बॉसर, स्टार्ट मोटर आदि
5हाइड्रोलिक घटक: गियर पंप, पिस्टन पंप, फ्लेन पंप, कंप्रेसर, तेल सिलेंडर आदि
6रसद और बंदरगाह मशीनरीः बाहरी रसद मशीनरी जैसे कि चलती ट्रक, स्टैकर, लिफ्टिंग प्लेटफॉर्म ट्रक और बंदरगाह मशीनरी
7स्टैम्पिंग, फोर्जिंग और प्रेसिंग मशीनें
8कृषि यंत्र: कम्बाइन हार्वेस्टर, सीडर, बाले बालेर, ग्राइंडर, ट्रैक्टर और एक और सिलेंडर, सस्पेंशन सिस्टम,संयुक्त भागों और अन्य भागों जो रिफ्यूज नहीं किया जा सकता है या तेल फिल्म बनाने के लिए मुश्किल है
9कार्यालय उपकरण: फैक्स मशीन, कॉपी मशीन, स्क्रैडर, स्कैनर, प्रिंटर और अन्य संयुक्त और प्रतिवर्ती चलती भाग
10खाद्य मशीनरी
11ऊर्जा सुविधाएंः पर्यावरण के अनुकूल नई ऊर्जा जैसे पवन ऊर्जा उत्पादन, सौर ऊर्जा उत्पादन, जल संरक्षण ऊर्जा उत्पादन और अन्य सुविधाजनक उपयोग
12फिटनेस और मनोरंजन उपकरण
| मॉडल/समान ब्रांड | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| जेडीबी-2 | जेडीबी-22 | जेडीबी-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | इस्पात+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| आईएसओ 1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | इस्पात+ CuSn6Zn6Pb3 Fe3Ni5 |
- | बी1 |
| डीआईएन | G-CuZn25 अल5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | इस्पात+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| जेआईएस | एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| एएसटीएम/यूएनएस | C86300 | C83600 | C95500 | C90500 | C83600 | वर्ग 40 | 52100 |
| (बीएस) | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
| रासायनिक संरचना | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| घनत्व(g/cm3) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| कठोरता(HB) | >210 | > 250 | > 150 | > 70 | >80 | >190 | एचआरसी>58 |
| तन्य शक्ति(एन/एमएम2) | >750 | > 800 | > 800 | >200 | >260 | > 250 | >1500 |
| लम्बाई(%) | >12 | >8 | >15 | >10 | >8 | >5 | >15 |
| रैखिक विस्तार गुणांक | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| तापमान का प्रयोग(°C) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| अधिकतम गतिशील भार(एन/एमएम2) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| अधिकतम रैखिक वेग(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| अधिकतम पीवी मूल्य स्नेहन (एन/एमएम2*एमएम/मिनट) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| स्थायी संपीड़न विरूपण की मात्रा (300N/mm2) |
<0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
