| ब्रांड नाम: | Gleitlager Permaglide PAP Buchsen |
| मॉडल संख्या: | पीएपी बुश बराबर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |

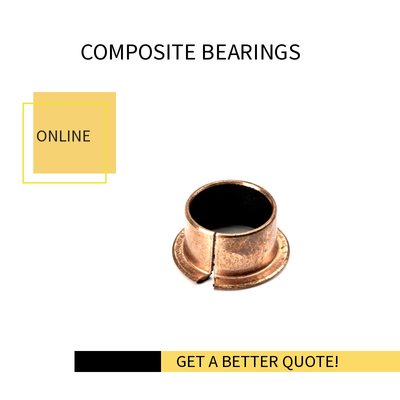

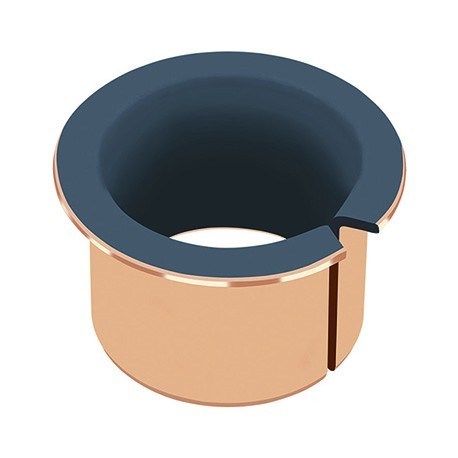

PAP बुशिंग स्लाइडिंग स्लीव, जो स्टील और (पॉलीटetrafluoroethylene) समतुल्य सामग्री से बना है, विभिन्न औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक अत्यधिक टिकाऊ और कुशल घटक है। 3535 मिमी के बराबर व्यास के साथ, यह स्लाइडिंग स्लीव अपने इच्छित वातावरण में सुचारू संचालन और घर्षण को कम करता है।
स्टील निर्माण आवश्यक शक्ति और कठोरता प्रदान करता है जबकि या -समकक्ष सामग्री असाधारण पहनने के प्रतिरोध और रासायनिक स्थिरता प्रदान करती है। सामग्रियों का यह संयोजन PAP बुशिंग स्लाइडिंग स्लीव को मांग वाले औद्योगिक सेटिंग्स में उच्च दबाव वाले तरल पदार्थों, गैसों और अन्य मीडिया को संभालने के लिए उपयुक्त बनाता है।
स्लाइडिंग स्लीव डिज़ाइन स्लीव और मिलान करने वाले घटकों पर घिसाव और आंसू को कम करते हुए सुचारू और नियंत्रित गति की अनुमति देता है। यह डिज़ाइन सुविधा दीर्घकालिक विश्वसनीयता और कम रखरखाव आवश्यकताओं को सुनिश्चित करती है।
चाहे तेल और गैस अन्वेषण, रासायनिक प्रसंस्करण, या किसी अन्य औद्योगिक अनुप्रयोग में उपयोग किया जाए, स्टील और समकक्ष सामग्रियों के साथ PAP बुशिंग स्लाइडिंग स्लीव सुचारू और कुशल संचालन के लिए एक मजबूत और विश्वसनीय समाधान प्रदान करता है।

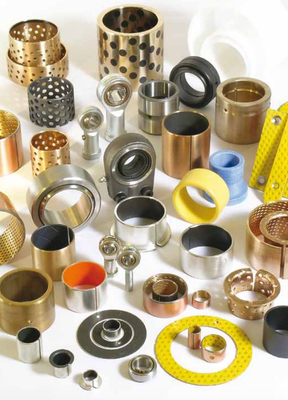

हम कम समय में सभी विशेष डिज़ाइन तैयार करते हैं!बेलनाकार बुशिंग। फ़्लैंज्ड बुशिंग। थ्रस्ट वॉशर। स्ट्रिप्स। लपेटा हुआ कंपोजिट स्लाइडिंगबेयरिंग, ...
लपेटा हुआ कंपोजिट ड्राई स्लाइडिंग बेयरिंग ब्रॉन्ज / DIN 1494 / ISO 3547 रखरखाव-मुक्त उत्कृष्ट स्लाइडिंग और पहनने।
| आइटम | विवरण | आकार |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
तकनीकी विवरण
दुनिया को घुमाता है
उत्कृष्ट स्लाइडिंग और पहनने का व्यवहार, सभी प्रकार की गति के लिए, उच्च भार क्षमता, अच्छा संक्षारण प्रतिरोध, गैर-चुंबकीय
| स्लाइडिंग सतह: | |
| सहायक सामग्री: | ब्रॉन्ज या स्टील बुशिंग |
| गतिशील भार: | ≤ 140 N/mm² |
| स्थिर भार: | ≤ 200 N/mm² |
| स्लाइडिंग गति: | ≤ 2,5 m/s |
| घर्षण मान: | 0,02 - 0,20 µ |
| अधिकतम PV-मान: | 1,8 N/mm² x m/s |
| तापमान तनाव: | -200 से +280 °C तक |
| रखरखाव: | रखरखाव-मुक्त |
| सहिष्णुता आवास: | H7 |
| माउंटिंग के बाद सहिष्णुता: | H9 |
| शाफ्ट सहिष्णुता: | f7 या f8 |
| शाफ्ट सामग्री: | स्टील, कठोर या अनटेम्पर्ड, खुरदरापन Rz < 2-3 |
सादे बेयरिंग- स्थायी रूप से कम-पहनने वाले ग्लाइडिंग के सिद्धांत को समाहित करता है।
का उपयोगधात्विक आधार पर प्लास्टिकसामग्री ने एक सामग्री संयोजन बनाया है जो उत्कृष्ट ग्लाइडिंग गुणों को धातु की भार वहन क्षमता और गर्मी चालकता के साथ जोड़ता है।प्लास्टिक मैट्रिक्स में ठोस स्नेहक का उपयोग तेल या ग्रीस स्नेहन के बिना संचालन की अनुमति देता है - ये सामग्री में Permaglide® सादे बेयरिंग हैंसमूह P1, P10 सहित।यह हमेशा संभव नहीं है कि रखरखाव-मुक्त सामग्री से बने उत्पादों के साथ सादे बेयरिंग अनुप्रयोगों के कार्यों को पूरा किया जा सके।ऐसे मामलों में, कम रखरखाव P2 सामग्री उपलब्ध हैं।
ग्राहक आवश्यकताओं और विशिष्ट अनुप्रयोगों के आधार पर, कई रखरखाव-मुक्त और कम रखरखाव समान माइक्रोस्ट्रक्चर वाली सामग्री उपलब्ध हैं।एक झरझरा ब्रॉन्ज सिंटर संरचना स्टील या ब्रॉन्ज बैक पर लागू होती है और संबंधित प्लास्टिक मिश्रण से गर्भवती होती है।ठोस स्नेहक स्लाइडिंग सतहों के बीच एक फिल्म बनाता है।यह घटक के पूरे सेवा जीवन में स्थिर गति और कम घर्षण के गुणांक पर कम शोर संचालन के लिए जिम्मेदार है। यह पहनने-प्रतिरोधी और थर्मल रूप से प्रवाहकीय योजक के साथ (पॉली टेट्रा फ्लोरो एथिलीन) के मिश्रण के माध्यम से प्राप्त किया जाता है।
सभी कर्तव्यों और अनुप्रयोगों के लिए रखरखाव-मुक्त सामग्री से बने उत्पादों के साथ सादे बेयरिंग अनुप्रयोगों के लिए वांछित समाधान खोजना संभव नहीं है। ऐसे कर्तव्यों और अनुप्रयोगों के लिए, कम रखरखाव वाली सामग्री उपलब्ध हैं। इस मामले में, पहनने के भार को लेने वाली स्लाइडिंग सतह को PVDF (पॉलीविनाइलिडीन फ्लोराइड) मैट्रिक्स से तैयार किया जाता है।
Gleitlager Permaglide PAP Buchsen Equivalent एक सीसायुक्त, मजबूत स्लाइडिंग सामग्री है जिसमें अधिकतम ट्राइबोलॉजिकल प्रदर्शन होता है। यह रखरखाव-मुक्त, ड्राई-रनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, लेकिन इसे तरल स्नेहन वाले सिस्टम में भी नियोजित किया जा सकता है।
अद्वितीय विशेषताएं:
सामग्री उत्पादन
ठोस स्नेहक द्रव्यमान को एक विशेष रूप से अनुकूलित मिश्रण प्रक्रिया में उत्पादित किया जाता है। एक समानांतर, निरंतर सिंटरिंग ऑपरेशन में, ब्रॉन्ज पाउडर को स्लाइडिंग परत के रूप में स्टील या ब्रॉन्ज बैक पर सिंटर किया जाता है। यह लगभग 30% के छिद्र मात्रा के साथ 0.2 मिमी से 0.35 मिमी की मोटाई वाली स्लाइडिंग परत का उत्पादन करता है। इसके बाद, गुहाओं को गर्भवती रोलर्स के माध्यम से ठोस स्नेहक से भरा जाता है।
यह प्रक्रिया चरण इस तरह से नियंत्रित होता है कि स्लाइडिंग परत के ऊपर अधिकतम 0.03 मिमी मोटी ठोस स्नेहक की एक रनिंग-इन परत का उत्पादन किया जाता है। आगे के थर्मल उपचारों में, सामग्री प्रणाली के विशिष्ट गुणों को समायोजित किया जाता है, और नियंत्रित रोलर जोड़े का उपयोग करके समग्र सामग्री की आवश्यक मोटाई सहनशीलता का उत्पादन किया जाता है।
1. ड्राई-रनिंग स्थितियों के तहत रखरखाव-मुक्त संचालन
2. घूर्णन या दोलन गति
3. 2 m/s तक की गति
4. रैखिक गति
5. तापमान सीमा -200 °C से 280 °C तक
अद्वितीय विशेषताएं:
| विशेषताएँ | इकाई | P20, P22*, P23* | P200, P202*, P203* |
| बिना सीसा | – | नहीं | हाँ |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 at v ≤ 0.042 m/s | 70 at v ≤ 0.047 m/s |
| vmax | m/s | 3 at p ≤ 1.00 MPa | 3.3 at p ≤ 1.00 MPa |
| T | °C | -40 से +110 तक | -40 से +110 तक |
के लिए घर्षण के गुणांक को कम करें और तापीय चालकता में सुधार करें, विशेष योजक मैट्रिक्स में मिलाए जाते हैं। इसके अतिरिक्त, स्लाइडिंग परत की सतह को वैकल्पिक रूप से ग्रीस या तेल को समायोजित करने के लिए ल्यूब बोर राहत से सुसज्जित किया जा सकता है।
Permaglide® के लिए, अत्यंत उच्च प्रदर्शन आवश्यकताओं के लिए बेयरिंग, ने एक PEEK (पॉली कीटोन) प्लास्टिक मैट्रिक्स तैयार किया है और लागू किया है जिसे इसके ट्राइबोलॉजिकल गुणों में सुधार के लिए विशेष नैनो-स्केल्ड फिलर्स के साथ मिलाया गया है।
इंजन बेयरिंग के समान, बढ़ती तकनीकी मांग और न्यूनतम स्थापना निकासी Permaglide® बेयरिंग के लिए विकास प्रयासों को निर्धारित करती है। ग्राहक आवश्यकताओं के अनुसार, न केवल ज्यामिति और आकृतियों को चुनिंदा रूप से विकसित किया जाता है, बल्कि स्लाइडिंग सतह प्रणालियों के रूप में अनुकूलित किया जाता है जहां स्लाइडिंग जोड़े के उद्देश्य-समायोजित गतिज गति को ध्यान में रखा जाता है। इसके अलावा, ग्राहकों को अपने असेंबली के डिज़ाइन को स्लाइडिंग तत्व के अनुकूल बनाने की आवश्यकता नहीं है; Permaglide®-बेयरिंग असेंबली डिज़ाइन के लिए अनुकूल रूप से समायोजित होता है।
उपलब्ध प्रकार:
| निर्माता | अवधि | JUM0240 | |
| विविध | 186 × | PAP0203 P10 | |
| PERMAGLID | 41 × | 2.00 x 3.50 x 3.00 mm | PAP0205 P10 |
| PERMAGLID | 41 × | 2.00 x 3.50 x 5.00 mm | PAP0303 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 3.00 mm | PAP0304 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 3.00 mm | PAP0304 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 4.00 mm | PAP0305 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 4.00 mm | PAP0305 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 5.00 mm | PAP0306 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 6.00 mm | PAP0403 P10 |
| PERMAGLID | 41 × | 3.00 x 4.50 x 6.00 mm | PAP0403 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 3.00 mm | PAP0404 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 3.00 mm | PAP0404 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 4.00 mm | PAP0406 P10 |
| PERMAGLID | 41 × | 5.00 x 7.00 x 5.00 mm | PAP0406 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 6.00 mm | PAP0410 P10 |
| PERMAGLID | 41 × | 4.00 x 6.00 x 6.00 mm | PAP0406 P14 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 6.00 mm | PAP0410 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 10.00 mm | PAP0505 P10 |
| PERMAGLID | 41 × | 4.00 x 5.50 x 10.00 mm | PAP0505 P10 |
| PERMAGLID | 41 × | 5.00 x 7.00 x 5.00 mm | PAP0508 P10 |
| PERMAGLID | 41 × | 5.00 x 7.00 x 5.00 mm | PAP0508 P10 |
| PERMAGLID | 41 × | 5.00 x 7.00 x 8.00 mm | PAP0510 P14 |
| PERMAGLID | 41 × | 5.00 x 7.00 x 10.00 mm | PAP0606 P10 |
| PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm | |
| PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm | |
