| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ग्रेफाइट कांस्य पीतल बीयरिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु जर्नल असर, DU स्व स्नेहन |

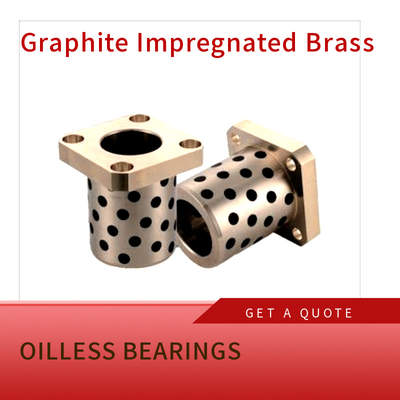

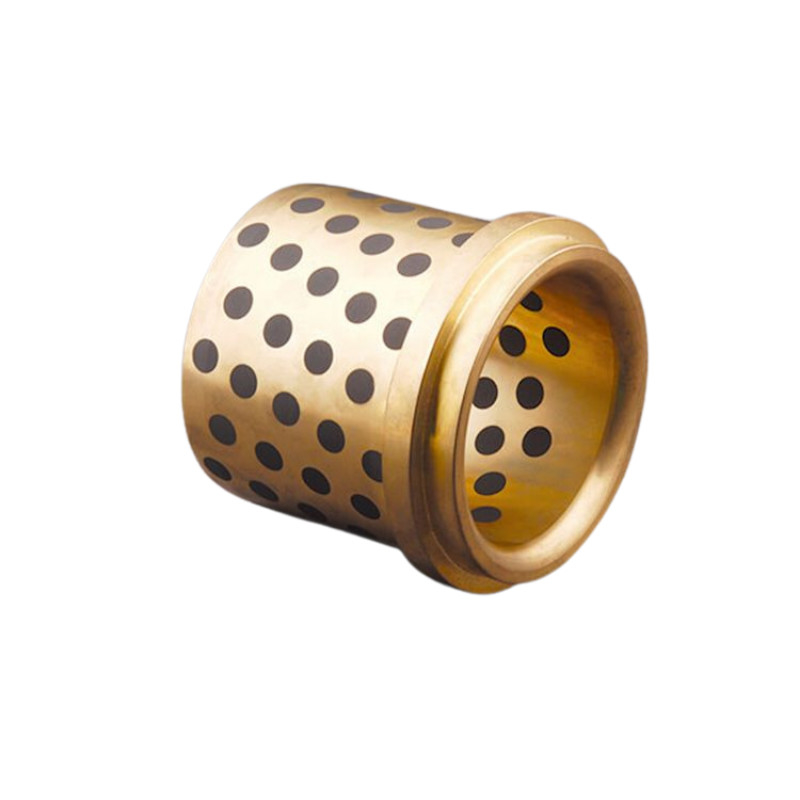

ग्रेफाइट इम्प्रूवेटेड ब्रास ऑयल-फ्री बुशिंग (MPBZ10-15) एक प्रकार का स्व-चिकन असर है जो अपने आधार सामग्री के रूप में एक पीतल मिश्र धातु का उपयोग करता है। यह बुशिंग ग्रेफाइट से भर जाता है,एक प्राकृतिक खनिज अपनी उत्कृष्ट स्नेहनशीलता और पहनने के प्रतिरोध के लिए जाना जाता हैग्राफाइट कण पीतल के मैट्रिक्स के अंदर एम्बेडेड होते हैं, जो चिकनाई का एक निरंतर स्रोत प्रदान करते हैं जिसके लिए बाहरी तेल या वसा की आवश्यकता नहीं होती है।
एमपीबीजेड10-15 बुशिंग का सीधा डिजाइन इसे विभिन्न आवासों और फ्रेम में आसानी से स्थापित करने की अनुमति देता है। पीतल मिश्र धातु आधार अच्छी ताकत और स्थायित्व प्रदान करता है,जबकि ग्रेफाइट छिड़काव चिकनी सुनिश्चित करता है, कम घर्षण संचालन।
इस प्रकार के तेल मुक्त बुशिंग का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां पारंपरिक तेल-चिकन वाले बीयरिंग व्यवहार्य या वांछनीय नहीं हैं, जैसे उच्च तापमान, रसायन,या प्रदूषक जो लुब्रिकेंट्स को खराब या दूषित कर सकते हैंग्राफाइट से छिड़काव करने से भी बुशिंग के पहनने और सेवा जीवन को कम करने में मदद मिलती है।
कुल मिलाकर, ग्रेफाइट इम्प्रूवेटेड ब्रास ऑयल-फ्री बुशिंग (MPBZ10-15) चिकनी,बाहरी स्नेहक की आवश्यकता के बिना कम घर्षण संचालन.
(MPBZ10-15)तांबे के मिश्र धातु श्रृंखला में सबसे मानक प्रकार।
कांस्य बुशिंग्स, कांस्य बीयरिंग और स्व-चिकन पहनने की प्लेटों की बड़ी सूची। ग्लीटलेजर। बुशिंग आस्तीन बीयरिंग। बुश कैटलॉग और ब्रोशर उपलब्ध हैं।
| भाग संख्या | L | एमपीबीजेड | एमपीबीजेडयू | |||||||||||||||||||||
| प्रकार | dF7 | Dm6 (*1) |
मोटाई (एन) | *रोटेशन टॉपर स्क्रू (संदर्भ) | Dm6 (*1) |
मोटाई (एन) | ||||||||||||||||||
|
एमपीबीजेड केवल MPBZ के लिए उपलब्ध है। |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
तेल झाड़ियों और प्लेटों को ग्राहकों की आवश्यकताओं के अनुसार किसी भी विनिर्देश के साथ विकसित किया जा सकता है।
सभी ग्रेफाइट प्लग किए गए तेल रहित बुशिंग स्व-चिकन और रखरखाव-मुक्त हैं। ये बुशिंग लगातार कास्ट कांस्य से बने होते हैं और वसा प्लग से प्लग किए जाते हैं।बुशिंग और उसके संभोग सतह हमेशा वसा की एक परत द्वारा अलग किया जाना चाहिए.
उच्च शक्ति वाले तांबे के मिश्र धातु ग्राफाइट प्लग किए गए तेल रहित बुशिंग की यांत्रिक भार सहन क्षमता प्रदान करते हैं,और स्नेहक एक बेहतर घर्षण जोड़ी बनाने के लिए असर सतह के लिए स्नेहन का एक निरंतर स्रोत प्रदान कर सकते हैंमध्यम और उच्च भार के लिए उपयुक्त है, अक्सर शुरू होता है, और तेल की फिल्म बनाना मुश्किल है।
विशिष्ट अनुप्रयोगों में शामिल हैंः प्लास्टिक मशीनरी टॉगल लेयरिंग, ग्रीन कॉलम गाइड झाड़ियों, बंदरगाह मशीनरी, हाइड्रोलिक इंजीनियरिंग गेट, खनन उपकरण, आदि।
1कुल स्व-चिकनः कोई तेल या वसा की आवश्यकता नहीं है
स्व-चिकित्सा गुणों के कारण ऐसे बीयरिंगों का प्रयोग किया जा सकता है जहां स्नेहन करना मुश्किल हो, निर्माण में महंगी हो और जहां वसा/तेल का उपयोग नहीं किया जा सके।बहुत कम गति पर भारी भार के तहत भी उत्कृष्ट स्नेहन प्राप्त होता है.
2उत्कृष्ट पहनने के प्रतिरोधः
उत्कृष्ट पहनने के प्रतिरोध को कठोर परिचालन परिस्थितियों में प्राप्त किया जाता है जैसे भारी भार, कम गति, पारस्परिक, दोलन और अंतराल गति जहां फिल्म गठन मुश्किल है।
3कम घर्षण गुणांक: 0.04 से 0.2 विशिष्टः
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहन घर्षण को कम करता है।
4व्यापक परिचालन तापमान सीमाः -415°° से 1,100°°F
उच्च और निम्न तापमान की स्थितियों में बेहतर प्रदर्शन किया जाता है।
5संक्षारण और रासायनिक प्रतिरोधः
प्रदर्शन पानी और कास्टिक रसायनों से प्रभावित नहीं होता है।
6आपकी आवश्यकताओं को पार करने के लिए डिज़ाइन किया गया:
निकट सहिष्णुता वाले उच्च परिशुद्धता वाले उत्पाद।
7लागत प्रतिस्पर्धी:
इसी तरह के स्व-चिकन उत्पादों की तुलना में अंतिम वस्तु के असाधारण सेवा जीवन के कारण रखरखाव, प्रतिस्थापन और डाउनटाइम लागत में कमी।
स्व-चिकन ग्राफाइट प्लग किए गए तेल रहित बुशिंगग्राहक द्वारा निर्दिष्ट उत्पादों हैं। कुछ डिजाइन पैटर्न में लेयरिंग की काम करने की सतह में ग्रेफाइट को छिड़काव करके,उत्पाद ठोस स्नेहन तंत्र के माध्यम से सूखी परिस्थितियों में काम कर सकता है.स्व-चिकन ग्राफाइट प्लग किए गए तेल रहित बुशिंगउच्च तापमान वातावरण में इस्तेमाल किया जा सकता है, जैसे गर्म भाप रोलिंग उपकरण, कागज बनाने वाली मशीनरी आदि।
| मूल सामग्री | CuZn25A16Fe3Mn3 | गतिशील भार | 120N/mm2 |
| आधार कठोरता | HB210~275 | घर्षण गुणांक | <0.16 |
| अधिकतम तापमान | 300°C | गति सीमा | शुष्क 0.4m/s तेल 5m/s |

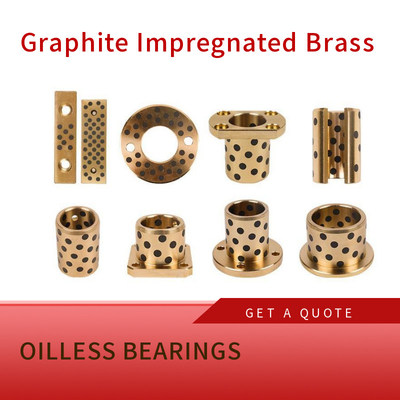

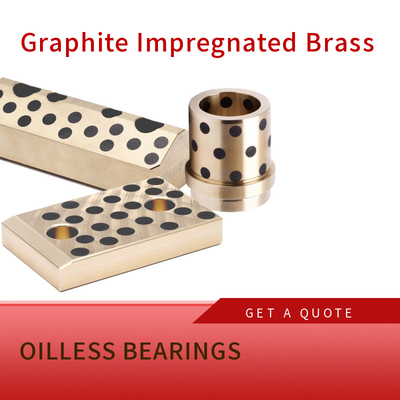

कस्टम निर्मित भागों के लिए एक पीसी, 2 पीसी, आधा बीयरिंग, फ्लैंग्ड इकाइयों, पहनने प्लेट, स्ट्रिप्स, लाइनर, धक्का वाशर, विशेष आकार
कस्टम निर्मित भागों के लिए एक पीसी, 2 पीसी, आधा बीयरिंग, फ्लैंग्ड इकाइयों, पहनने की प्लेट, स्ट्रिप्स, लाइनर, थ्रस्ट वॉशर, विशेष आकार और आकार-इंपीरियल लाइन बुशिंग (इंच में आयाम)
कस्टम डिजाइन स्व-चिकन भागों
यह समझना कि ये अनिवार्य रूप से पारंपरिक घटक हैं, जिनमे ग्राफाइट के रूप में स्नेहक जोड़ा जाता है, मोल्ड निर्माता को उनके महत्वपूर्ण लाभों का एहसास करने में मदद करता है।
ग्रेफाइट कांस्य के बीयरिंगवे निरंतर कास्ट कांस्य सलाखों से बने होते हैं। फिर उन्हें पीसा जाता है और ठोस स्नेहक के ग्रेफाइट टोपी के साथ कवर किया जाता है।ग्रेफाइट बुशिंगउन अनुप्रयोगों के लिए एकदम सही हैं जहां रखरखाव मुश्किल है और जहां सामान्य वसा और तेल आधारित स्नेहक के कारण जल सकते हैंउच्च तापमान।कास्ट कांस्य आधार सामग्री इन ग्राफाइट कांस्य बीयरिंगों को अन्य स्व-चिकन कांस्य बुशिंग की तुलना में अधिक असर क्षमता प्रदान करती है।
ग्रेफाइट कांस्य बीयरिंग कार्बन स्टील, कांस्य पाउडर का एक सब्सट्रेट है, पर्यावरण संरक्षण की विशेषताओं के साथ स्व-चिकन ग्रेफाइट कांस्य बीयरिंग उत्पादों का उत्पादन करने के लिए एक विशेष प्रक्रिया के माध्यम से, फाइबर और अन्य सामग्री।
ठोस कांस्य बुशिंग और प्लेट पूरी तरह से टिन तांबे से बने होते हैं,CuSn10P, जिसमें बहुत अच्छी मशीन क्षमता है। ठोस कांस्य बुशिंग की सभी सतहों का मशीनिंग किया जाता है।
ठोस लोहे के बुशिंग और शीट का निर्माण कांस्य सामग्री के समान ही किया जाता है, लेकिन यदि आपके पास उच्च प्रदर्शन आवश्यकताएं नहीं हैं तो लागत बहुत कम होती है।
1. कोई तेल आपूर्ति उपकरण, तेल छेद, तेल शिकंजा नहीं
ईंधन आपूर्ति प्रणाली की लागत, प्रसंस्करण, इकट्ठा करने, आदि की लागत,विनिर्माण लागत को काफी कम कर सकते हैं।
2.ऑपरेशन लागत में कमी
स्नेहन तेल के उपयोग और उपकरण रखरखाव की लागत को काफी कम करें, लेकिन तेल की कमी के कारण होने वाले जोखिम से भी छूट दें।
3.डिजाइन का समय छोटा
कोई तेल डिजाइन कर सकते हैं, संरचना बहुत सरल है, लागत को कम, डिजाइन समय बचाने के।यांत्रिक गुणों को सुधारने और लंबे समय तक उपयोग करने के लिए उल्लेखनीय परिणाम प्राप्त करें और विश्वसनीयता में सुधार करें।
4.चिकन का पुनःप्राप्ति और पर्यावरण संरक्षण
तेल के पुनर्चक्रण को बर्बाद करने की कोई आवश्यकता नहीं है, यह पर्यावरण संरक्षण के लिए अनुकूल है।
एक स्व-चिकन मोल्ड घटक का मुख्य कार्य आंदोलन को निर्देशित और नियंत्रित करना है।
यह मोल्ड आम तौर पर एक उत्कृष्ट वाहक सामग्री, एल्यूमीनियम कांस्य से बना होता है, जिसमें एकीकृत ग्रेफाइट प्लग होते हैं। मोल्ड का अनुकूलित हिस्सा (गाइड) आमतौर पर कठोर स्टील से बना होता है।जब दोनों भाग एक-दूसरे के सापेक्ष चले जाएँगेप्रत्येक चक्र के साथ, थोड़ा और ग्रेफाइट टूट जाता है, इसलिए प्रक्रिया लगातार फिर से भरती होती है।ग्राफाइट वाष्पित नहीं होता और अपेक्षाकृत निष्क्रिय होता है, तो यह प्रदान करता है स्नेहन लगभग स्थिर है।
1.यदि संभव हो तो डिजाइन में यथासंभव मानक विनिर्देश का उपयोग किया जाता है।
2.कृपया ध्यान दें कि विधानसभा में कोई विदेशी निकाय नहीं है;
3.सही स्नेहक तेल फिल्म द्वारा बनाई गई स्लाइडिंग सतह का उपयोग करने के बाद, काले या ग्रे-ब्लैक घटना के साथ सतह पर, कृपया हमेशा की तरह स्क्रब न करें।
4.समारोह से पहले, यदि पीसने वाले भागों पर स्नेहन तेल लगाया जाता है, तो यह समय को छोटा कर सकता है, जो मशीन के संचालन के लिए अनुकूल है।
5.जब संयोजन को धीरे-धीरे दबाया जाना चाहिए, तो इसे मारने की सख्ती से मनाही है, ताकि असर को नुकसान और विरूपण से बचा जा सके;
6.डिजाइन, विभिन्न भागों को उपयुक्त सामग्री के साथ चुना जाना चाहिए, ताकि यांत्रिक प्रदर्शन में सुधार किया जा सके, असर के सेवा जीवन को बढ़ाया जा सके;
7.बड़े भार के साथ, घुमावदार गति में, स्क्रू फिक्सेशन का प्रस्तावित उपयोग;
8.मीठे पानी, समुद्र के पानी और समुद्र में, स्टेनलेस स्टील या सतह कोटिंग के उपयोग पर।
1.व्यापक अनुप्रयोगों के साथ लचीला, सरल, सुविधाजनक डिजाइन
2. तेल की अनुपस्थिति में कार्यात्मक
3लागत दक्षता
4. उच्च भार और कम गति की परिस्थितियों में उत्कृष्ट प्रदर्शन
5ऐसी परिस्थितियों में जहां उच्च फिल्म उत्पन्न करना मुश्किल है, जैसे कि प्रतिवर्ती आंदोलन, घूर्णन आंदोलन और लगातार चालू-बंद,ग्रेफाइट कांस्य बीयरिंग अपने उत्कृष्ट घर्षण प्रतिरोध को उजागर करता है.
6.उत्कृष्ट रासायनिक प्रतिरोध और संक्षारण प्रतिरोध
| सेवा दायरा | ||
|---|---|---|
| स्नेहन की स्थिति | सूखी | आवधिक स्नेहन |
| परिचालन तापमान सीमा (°C) |
-40 ¢+300 | -40+150 |
| अधिकतम अनुमत संपर्क दबावः P (एन/एमएम2) |
29 | 29 |
| अनुमत अधिकतम वेगः V (m/s) |
0.50 | 1.00 |
| अधिकतम अनुमत पीवी मूल्य (N/mm2・m/s) |
1.65 | 3.25 |
1निर्माण मशीनरी
2परिवहन उपकरण
3पल्प और कागज बनाने की मशीनें
4अपतटीय उपकरण
सभी प्रकार के स्लाइडिंग तत्वों को अनुरोध पर आपूर्ति या उत्पादन किया जा सकता है।
जैसे: कस्टम थ्रस्ट वॉशर, कस्टम आस्तीन बीयरिंग, कस्टम फ्लैंज बुशिंग, कस्टम कस्टम कंधे बुशिंग, कस्टम आस्तीन बीयरिंग, कस्टम वी-चैनल,आधा बीयरिंग, फ्लैन्ग्ड यूनिट, वेयर प्लेट, स्ट्रिप्स,लाइनर, स्व-चिकन भागों...
1. OEM विनिर्माण का स्वागत है: उत्पाद, पैकेज...
2. नमूना आदेश
3हम 24 घंटे के भीतर आपकी पूछताछ का उत्तर देंगे।
4. भेजने के बाद, हम आप के लिए एक बार हर दो दिनों में gleitlagerbuchsen ग्राफाइट कांस्य बीयरिंग उत्पादों का पालन करेंगे, जब तक आप gleitlagerbuchsen ग्राफाइट कांस्य बीयरिंग उत्पादों प्राप्त नहीं करते।जब आप माल मिला, उन्हें परीक्षण करें, और मुझे प्रतिक्रिया दें. यदि आपके पास समस्या के बारे में कोई प्रश्न हैं, तो हमसे संपर्क करें, हम आपके लिए समाधान का तरीका पेश करेंगे।
हम एक पेशेवर हैं
स्व-चिकित्सीय असर निर्माता और आपूर्तिकर्ता
सभी ग्रेफाइट प्लग किए गए तेल रहित बुशिंग स्व-चिकन और रखरखाव-मुक्त हैं। ये बुशिंग लगातार कास्ट कांस्य से बने होते हैं और वसा प्लग से प्लग किए जाते हैं।बुशिंग और उसके संभोग सतह हमेशा वसा की एक परत द्वारा अलग किया जाना चाहिए.
