| ब्रांड नाम: | Graphite Bearing Design |
| मॉडल संख्या: | ग्रेफाइट झाड़ियों |
| एमओक्यू: | मानक आकार कांस्य झाड़ी छोटे न्यूनतम आदेश मात्रा |
| कीमत: | Oilless Bushings High Quality Price Ratio B2B |
| भुगतान की शर्तें: | अग्रिम में टी / टी |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन, कांस्य बियरिंग्स खरीदें |

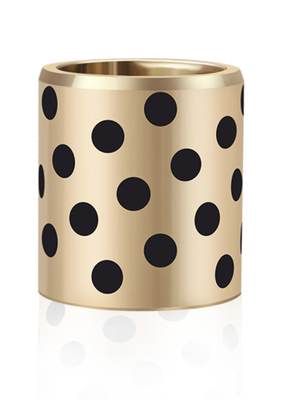

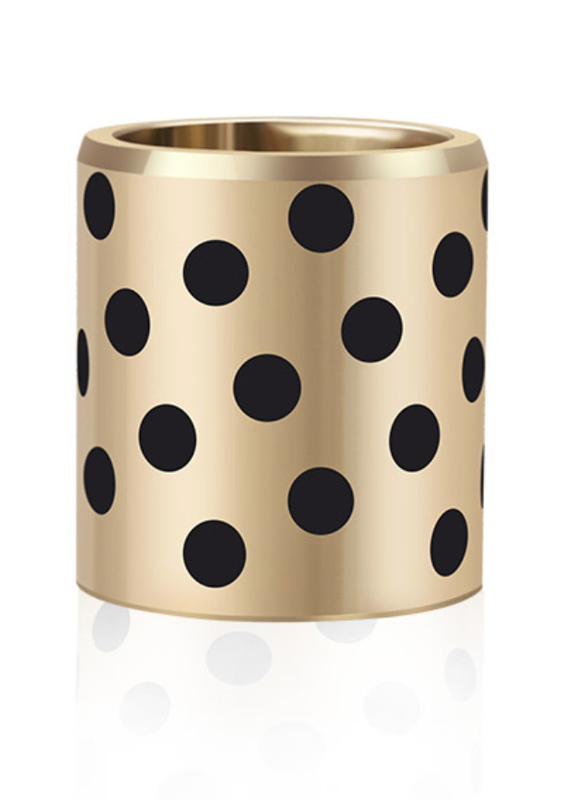

ग्रेफाइट बुश बीयरिंग, विशेष रूप से C86300 ग्रेड, अपने अद्वितीय गुणों और तेल मुक्त डिजाइन के कारण विभिन्न औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं।ये असर कई फायदे प्रदान करते हैं जैसे उत्कृष्ट स्व-चिकन गुण, उच्च तापमान प्रतिरोध, और संक्षारण प्रतिरोध, उन्हें मांग वाले वातावरण के लिए उपयुक्त बनाते हैं।
C86300 ग्रेड के ग्राफाइट बुश बीयरिंग तांबे आधारित मिश्र धातु से बने होते हैं जिसमें मैट्रिक्स के अंदर ग्राफाइट कणों का उच्च प्रतिशत निहित होता है।यह संयोजन बेयरिंगों को उत्कृष्ट पहनने के प्रतिरोध और बाहरी स्नेहन की आवश्यकता के बिना काम करने की क्षमता प्रदान करता है.
इन असरों के तेल मुक्त डिजाइन से संदूषण के जोखिम और रखरखाव की आवश्यकता में काफी कमी आती है,उन्हें उन अनुप्रयोगों के लिए आदर्श बनाते हैं जहां स्नेहन मुश्किल या अवांछनीय हो सकता हैइसके अतिरिक्त, ग्रेफाइट कणों के स्व-चिकन गुण लेयरिंगों को लंबे समय तक सुचारू और कुशलता से काम करने की अनुमति देते हैं।
विभिन्न अनुप्रयोगों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और कॉन्फ़िगरेशनों में ग्रेफाइट बुश बीयरिंग उपलब्ध हैं। थोक आपूर्तिकर्ता इन बीयरिंगों को प्रतिस्पर्धी कीमतों पर प्रदान करते हैं,ग्राहकों को थोक में खरीदने और लागत पर बचत करने की अनुमति देना.
सारांश में, C86300 ग्रेड सामग्री से बने ग्रेफाइट बुश बीयरिंग तेल मुक्त, स्व-चिकन बीयरिंग की आवश्यकता वाले अनुप्रयोगों के लिए एक विश्वसनीय और लागत प्रभावी समाधान हैं।उनके अद्वितीय गुण और स्थायित्व उन्हें औद्योगिक उपयोगकर्ताओं के बीच एक लोकप्रिय विकल्प बनाते हैं.
F1126 - ईजेक्टर सेट के लिए गाइड बुशिंग - डीएमई - मैट 2.0598 - 200एचबी - ग्राफ़िट
C86300.pdfकांस्य असर
कांस्य ग्राफाइट बुशिंग सामग्री समकक्षसंरचना ASTM C86300हम चीन से व्यापार और वाणिज्यिक उपयोग के लिए थोक और थोक कांस्य ग्रेफाइट झाड़ी के आदेश प्रदान करते हैं। थोक आदेश हमारे मानक सहिष्णुता में उपलब्ध हैं।साथ ही विभिन्न प्रकार के अन्य कांस्य तेल रहित बुशिंग पीतल कास्ट कांस्य सामग्री. बड़े आदेश छोटे आकार और बड़े आकार और / या अनुकूलित निकला हुआ किनारा आकार शामिल हैं चीन से आदेश करने के लिए बनाया जाता है. कृपया आज ईमेल द्वारा हमसे संपर्क करें और अपने इच्छित आदेश मात्रा निर्दिष्ट करना सुनिश्चित करें
ताकि हम अधिक जानकारी के साथ आपसे संपर्क कर सकें।
मिश्र धातु सामग्री
मैंगनीज ग्रेफाइट प्लग के साथ कांस्य बुशिंग
3⁄4 ¢ आईडी x 1-1/8 ¢ ओडी x 3⁄4 ¢ लंबाई
1 ¢ आईडी x 1-3/8 ¢ ओडी x 3⁄4 ¢ लंबा
1-1/4 ′′ आईडी x 1-5/8 ′′ ओडी x 3⁄4 ′′ लंबा
| मॉडल | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| ग्रेड चाइना ब्रांड्स GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| अंतर्राष्ट्रीय आईएसओ 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी1 |
| जर्मनी डीआईएन |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| जापानी जेआईएस |
एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| संयुक्त राज्य एएसटीएम/यूएनएस |
C86300 | C83600 | C95500 | C90800 | C83600 | वर्ग 40 | 52100 |
| ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु की रासायनिक संरचना
| रासायनिक तत्व | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| क्यु (%) | आराम करना | आराम करना | आराम करना | - | - | ||
| एसएन (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| नि (%) | - | - | - | - | - | - | - |
| एआई (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | आराम करना | आराम करना |
| एमएन (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20-0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
| स (%) | - | - | - | - | - | 1.0 - 13 | 0.15-0.35 |
| पीबी (%) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
| प्रदर्शन | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| अधिकतम भार पी (एन/एमएम2) | 100 | 60 | 70 | 60 | 250 | ||
| अधिकतम गति V (m/s) | सूखी0.4 तेल5 | 2 | 2 | 0.5 | 0.1 | ||
| अधिकतम पीवी (एन/एमएम2·एम/एस) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| घनत्व ρ ((g/cmsup3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| तन्य शक्ति (एन/एमएम2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| लम्बाई (%) | > 10 | > 4 | > 10 | - | - | ||
| कठोरता (HB) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 | ||
| अधिकतम तापमान (°C) | 300 | 350 | 300 | 400 | 350 | ||
| घर्षण गुणांक (μ) | तेल स्नेहनः 0.03 | घर्षण (शुष्क): 0.16 | |||||

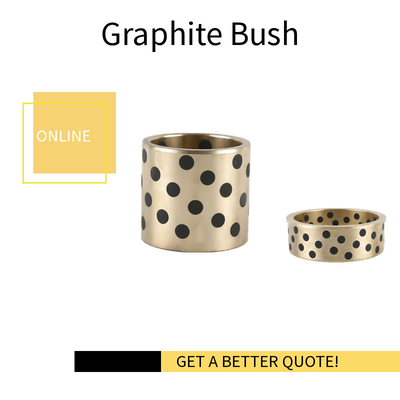

ग्रेफाइट प्लग्ड ब्रॉन्ज बुशिंग सभी स्व-चिकन और रखरखाव मुक्त हैं। ये बुशिंग निरंतर कास्ट ब्रॉन्ज से मशीनीकृत हैं और ठोस स्नेहक प्लग के साथ प्लग किए गए हैं।एक झाड़ी और यह संभोग कर रहा है
सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए। ग्राफाइट प्लग्ड कांस्य बुशिंग के साथ किसी भी प्रकार के पूरक स्नेहन की आवश्यकता नहीं होती है।
सतह परत को ग्रेफाइट के साथ बेहतर बनाया जाता है ताकिसबसे कम गुणांक
ग्रेफाइट बुशिंग थोक और थोक आदेश
एसई 112 ग्रेफाइट बुश 50 62 50 मिमी C86300
ग्रेफाइट बुशिंग ऑपरेशन तापमान -40°C से 300°C, मोस2, सहिष्णुता मानक TS12115 के अनुसार
| रासायनिक आवश्यकताएं | ||||||||||||
| तांबा मिश्र धातु UNS नंबर. |
संरचना, % अधिकतम, जब तक कि संकेत नहीं दिया गया हो | |||||||||||
| निकेल | ||||||||||||
| तांबा | टिन | सीसा | जस्ता | लोहा | सहित | एल्यूमीनियम | मैंगनीज | एंटीमोन | सल्फर | फॉस्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2०४.०४0 | 1.0ए | 5.0 ¥7.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 860.0 ¢ 89.0 | 9.011।0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.011।0 | 8.011।0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबे के न्यूनतम को निर्धारित करने में तांबे की गणना तांबे प्लस निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फास्फोरस अधिकतम 1.5% होना चाहिए। | ||||||||||||
| सी लोहे का अधिकतम 0.35 प्रतिशत होना चाहिए जब इसका उपयोग स्टील के समर्थन के लिए किया जाता है। | ||||||||||||
प्रतीक्षा करते समय बनाया गया बुशिंग
हाइड्रोलिक सिलेंडर की मरम्मत के लिए बुशिंग
हाइड्रोलिक सिलेंडर स्लाइडिंग लेयरिंग
मिलिंग/टर्निंग सेवा
वेल्डिंग/हल्के निर्माण
साइट पर इंजीनियरिंग
हम हाइड्रोलिक सिलेंडर मरम्मत बुशिंग उद्योग में अद्वितीय स्थिति में हैं।
चीन हाइड्रोलिक सिलेंडर प्रतिस्थापन बुशिंग सेवाएं
|
क्यू%1 |
पीबी% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
अल्% |
एमएन% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
एएसटीएम सी 86300 के अनुसार रासायनिक संरचना कांस्य बुशिंग |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
दपहनने का प्रतिरोधठोस स्नेहक के साथ धातु वापस लगातार स्वतः स्नेहक सुविधा प्राप्त करने के लिए असर ऑपरेशन के दौरान स्नेहक स्रोत प्रदान कर सकते हैं।भारी भार और प्रभाव प्रतिरोधधातु औरकम घर्षणगैर धातु के कारक के कारण यह सामग्री विभिन्न कार्य परिस्थितियों के लिए अच्छी है।

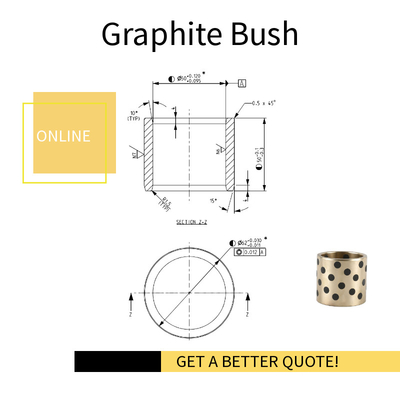

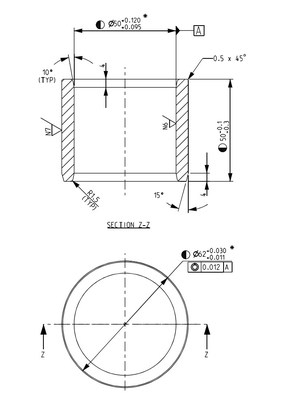

धातु के स्व-चिकन वाले असरों का आकार चित्रः
ID50MM*OD62MM*लंबाई50MM
| प्रकार | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| सामग्री | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| घनत्व | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| एचबी कठोरता | ≥210 | ≥ 250 | ≥210 | ≥ 230 | ≥ 70 | ≥ 150 | ≥75 | |
| तन्यता शक्ति एमपीए | ≥750 | ≥ 800 | ≥755 | ≥755 | ≥ 250 | ≥500 | ≥270 | |
| उपज शक्ति एमपीए | ≥ 450 | ≥ 450 | ≥400 | ≥400 | ≥ 90 | ≥260 | ≥ 150 | |
| लम्बाई % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| थर्मल विस्तार गुणांक | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| ऑपरेशन टेम्प. | -40~+300°C | -40~+400°C | ||||||
| अधिकतम भार एमपीए | 50 | 75 | 75 | 100 | 50 | |||
| अधिकतम गति m/s | सूखी | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| चिपका हुआ | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| अधिकतम PV (N/mm2*m/s) | सूखी | 1.65 | 1 | |||||
| चिपका हुआ | 3.25 | 1.65 | ||||||
उपरोक्त डेटा viiplus द्वारा अनुशंसित है। डिजाइन डेटा का मूल्यांकन विशिष्ट अनुप्रयोग स्थितियों के अनुसार किया जाना चाहिए।
CuZn25AI5Mn4Fe3कांस्य झाड़ी का आकार
रैखिक ग्रेफाइट तांबा सेट बुशिंग तेल स्व-चिकन JDB आईडी 40mm ओडी 45mm 48mm 50mm
स्व-चिकन जब मानक स्नेहन अव्यावहारिक है
विभिन्न भार, प्रकार और गति संचालन के तहत अच्छा प्रदर्शन करता है
संक्षारक और शत्रुतापूर्ण वातावरण के प्रतिरोधी
मध्यम से उच्च तापमान में 600°F तक उत्कृष्ट प्रदर्शन
अधिकांश चिपचिपा स्नेहक और तेल और ग्रीस अनुप्रयोगों के साथ संगत
| स्नेहक | विशेषता | विशिष्ट अनुप्रयोग |
| SL1 ग्रेफाइट + योजक |
अच्छी रासायनिक प्रतिरोधकताऔरकम घर्षण परिचालन तापमान +400oC तक |
सामान्य उद्योग अनुप्रयोगों के लिए उपयुक्त वातावरण। |
| SL4 +MoS2+अतिरिक्त पदार्थ |
कम घर्षण गुणांकऔर चिकना पानी ऑपरेशन तापमान +300oC तक |
पानी स्नेहन की स्थिति के लिए उपयुक्त है। इसमें जहाज, हाइड्रोलिक टर्बाइन और स्टीम टर्बाइन शामिल हैं। |
ग्रेफाइट प्लग किए गए बुशिंग के अनुप्रयोग वस्तुतः असीमित हैं। कठिन से रखरखाव अनुप्रयोगों से उच्च तापमान वातावरण तक भारी भारित
अनुप्रयोगों में, ग्रेफाइट प्लग किए गए कांस्य बुशिंग उत्कृष्ट सेवा और पहनने के प्रतिरोध का प्रदर्शन करते हैं। ऐसे अनुप्रयोगों में शामिल हैंः
इस्पात मिल, भट्ठी ड्रैग, सुखाने के उपकरण, रोस्टर, हीट एक्सचेंजर, प्रेस मोल्ड, असेंबली लाइन, मशीन टूल्स, चेन कन्वेयर, ऑफ शोअर संरचनाएं, डेक क्रेन,
विंच, लटकन कवर, पतवार हाथ, उठाने के उपकरण, टायर और पेपर मिल, इंजेक्शन मोल्ड मशीनरी के लिए टगल लिंक असर, मिक्सर, ग्राइंडर, पाउडर, निर्माण मशीनरी, खनन
रिग्स, आर्म लिंक लेयरिंग, पावर फावड़े, और अधिक।
| प्रकार | विवरण |
| ग्रेफाइट प्लग्ड बुशिंग | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44।8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| ग्रेफाइट प्लग बुशिंग | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
