| ब्रांड नाम: | Chain Pin Bushing |
| मॉडल संख्या: | 232,020 |
| एमओक्यू: | परामर्श संचार |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | छिद्रित कांस्य असर ain सादा कांस्य लिपटे बियरिंग्स |
चेन पिन ब्रॉन्ज बुशिंग 202320 ब्रॉन्ज बेयरिंग एक सटीक-इंजीनियर घटक है जिसे विशेष रूप से चेन पिन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है। उच्च गुणवत्ता वाले ब्रॉन्ज मिश्र धातु 202320 से बना, यह बुशिंग असाधारण पहनने का प्रतिरोध, संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।
ब्रॉन्ज मिश्र धातु 202320 बेयरिंग के लिए एक व्यापक रूप से उपयोग की जाने वाली सामग्री है क्योंकि इसमें उत्कृष्ट यांत्रिक गुण और मशीनिंग क्षमता है। इस मिश्र धातु में तांबा, टिन और अन्य मिश्र धातु तत्वों का संयोजन शक्ति, कठोरता और संक्षारण प्रतिरोध का संतुलन प्रदान करता है।
चेन पिन ब्रॉन्ज बुशिंग 202320 ब्रॉन्ज बेयरिंग को चेन पिन असेंबली में सटीक रूप से फिट करने के लिए डिज़ाइन किया गया है, जो एक सुचारू और विश्वसनीय संचालन सुनिश्चित करता है। यह घर्षण और पहनने को कम करने में मदद करता है, चेन के जीवन को बढ़ाता है और समग्र प्रदर्शन में सुधार करता है।
अपनी बेहतर सामग्री गुणों और सटीक इंजीनियरिंग के साथ, चेन पिन ब्रॉन्ज बुशिंग 202320 ब्रॉन्ज बेयरिंग विभिन्न औद्योगिक अनुप्रयोगों में चेन-संचालित मशीनरी के सुचारू और कुशल संचालन को बनाए रखने के लिए एक आवश्यक घटक है।
ये बेयरिंग एक कोल्ड फॉर्म किए गए सजातीय ब्रॉन्ज मिश्र धातु से लिपटे होते हैं।
सामग्री में उच्च भार और पहनने का प्रतिरोध गुण होता है। हीरे के आकार का
लुब्रिकेशन इंडेंट ग्रीस लुब्रिकेशन के लिए डिज़ाइन किया गया है और शामिल छेद
तेल लुब्रिकेशन के लिए डिज़ाइन किया गया है। हम दृढ़ता से याद दिलाते हैं कि पर्याप्त संरक्षित
ग्रीस या तेल को बुशिंग की स्थापना से पहले सुनिश्चित करें ताकि लुब्रिकेशन प्रदान किया जा सके
घटकों के प्रारंभिक संचालन के दौरान फिल्म।

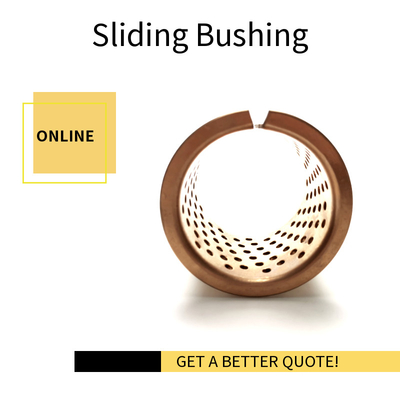

रैप्ड ब्रॉन्ज बुशिंग स्लाइड बेयरिंग
ब्रॉन्ज बुशिंग प्रकार: WF-WB802, FB092
विशिष्टता:2320 , 20x23x20mm
आंतरिक व्यास: 20mm
बाहरी व्यास: 23mm (दीवार की मोटाई 1.5mm)
सीधे प्रकार: स्लीव ब्रॉन्ज बुशिंग, बेलनाकार रैप्ड ब्रॉन्ज बेयरिंग
कुल ऊंचाई: 20mm
मानक: DIN1494 / ISO3547

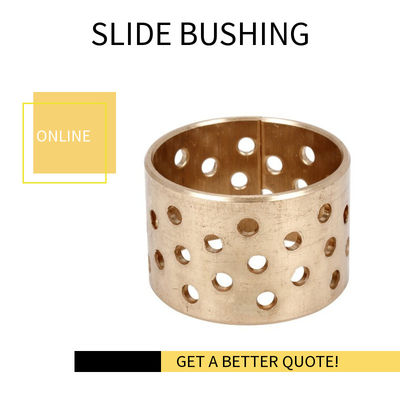

FB092 ब्रॉन्ज बेयरिंग ब्रॉन्ज सामग्री के आधार पर समान और व्यवस्थित तेल इंजेक्शन छेद से बना एक पतली दीवार वाला बेयरिंग है, जिसे असेंबली के बाद लुब्रिकेटिंग ग्रीस के साथ इंजेक्ट किया जाता है और फिर एंड फेस सील के साथ उपयोग किया जाता है। बेयरिंग में बड़े तेल भंडारण, सुविधाजनक स्थापना और छोटी संरचना के फायदे हैं। यह कॉपर बुशिंग को बदल सकता है और लागत को बहुत कम कर सकता है। वर्तमान में, इस उत्पाद का उपयोग कन्वेयर, एलिवेटर, वाइंडर, लेवलिंग मशीन और एक अन्य मध्यम भार, कम गति के अवसरों में किया गया है।
उत्पाद पैरामीटर:
मूल सामग्री
CuSn8P0. 3 या CuSn6.5 P0.1
कठोरता
HB90 ~ 120
अधिकतम बेयरिंग दबाव
60N/mm2
लागू तापमान सीमा
- 100 ℃ ~ 200 ℃
अधिकतम स्लाइडिंग गति
2.5 m/s
कम घर्षण पर अच्छा भार वहन क्षमता और स्थिरता। छिद्रों के कारण लुब्रिकेशन क्लीयरेंस को न्यूनतम तक कम किया जाता है!
लुब्रिकेशन शाफ्ट के माध्यम से या रेडियल रूप से बेयरिंग हाउसिंग के माध्यम से प्राप्त किया जाना चाहिए। सभी आमतौर पर उपयोग किए जाने वाले ग्रीस प्रकार या तेल का उपयोग किया जा सकता है।
रैप्ड ब्रॉन्ज बुशिंग का व्यापक रूप से निर्माण मशीनरी, कृषि मशीनरी आदि में उपयोग किया जाता है।

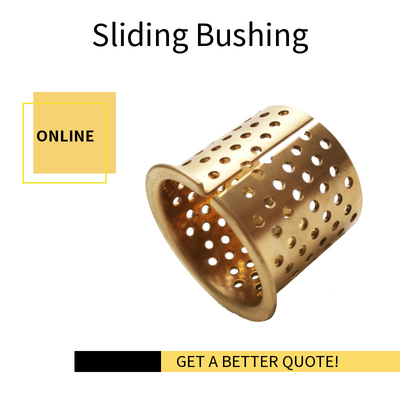

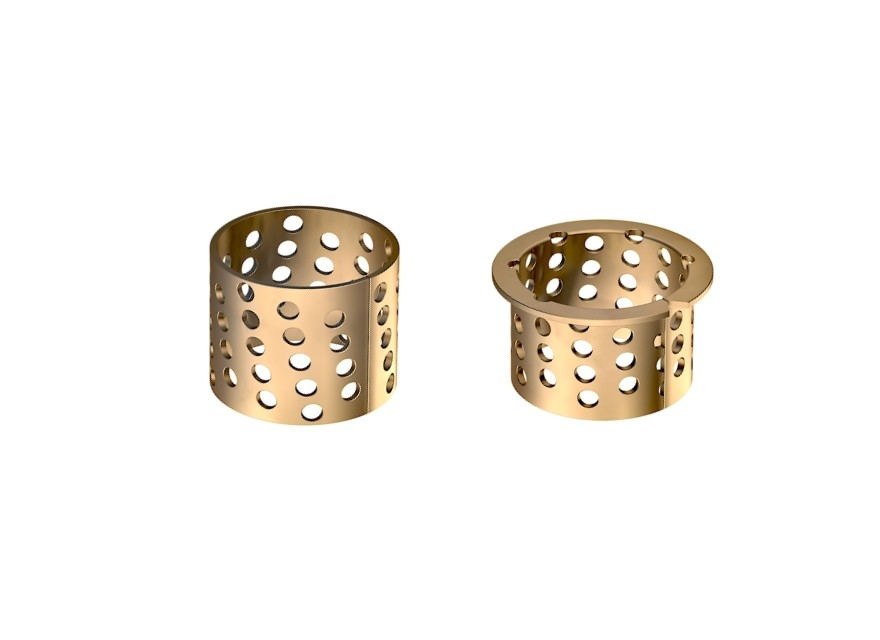

साधारण बेलनाकार बेयरिंग, फ्लैंग्ड बेयरिंग, थ्रस्ट वाशर, स्लाइडिंग प्लेट।
सहायक सामग्री: CuSn8P (DIN 17662)
| विशिष्ट भार क्षमता स्थिर | ≤ 120 [ N/mm² ] |
| विशिष्ट भार क्षमता गतिशील | अधिकतम पर। 0,01 m/s ≤ 40 [ N/mm² ] |
| स्लाइडिंग गति | अधिकतम पर। 2,0 m/s ≤ 2,5 [ m/s ] लुब्रिकेशन पर निर्भर करता है |
| घर्षण मान | 0,05 से 0,20 [ µ ] लुब्रिकेशन पर निर्भर करता है |
| तापमान तनाव | -40 से +250 [ °C ] |
| अधिकतम Pv - मान | 2,8 [ N/mm² x m/s ] |
बेयरिंग को H7 सहिष्णुता के साथ हाउसिंग में दबाने का इरादा है। स्लाइड बेयरिंग का आंतरिक व्यास तब H9 सहिष्णुता रखेगा।
स्टील, कठोर या अनटेम्पर्ड, सतह खुरदरापन ≤ Rz 6,3
यह एक कम रखरखाव वाला ब्रॉन्ज स्लाइडिंग बेयरिंग है, प्राथमिक लुब्रिकेशन आवश्यक है। तेल या ग्रीस लुब्रिकेशन संभव है। लुब्रिकेशन पॉकेट के कारण लुब्रिकेशन क्लीयरेंस को न्यूनतम तक कम किया जाता है!
