| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | बायमेटल वॉशर एंबेडेड ग्रेफाइट प्लग्स |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 200000 Piece / Pieces एक सप्ताह |

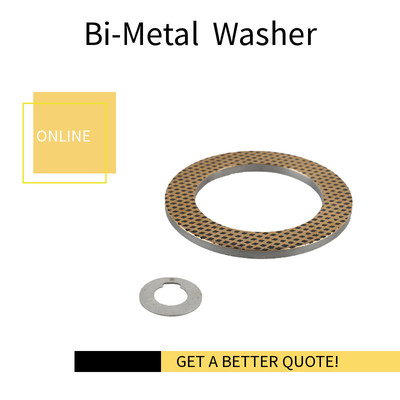

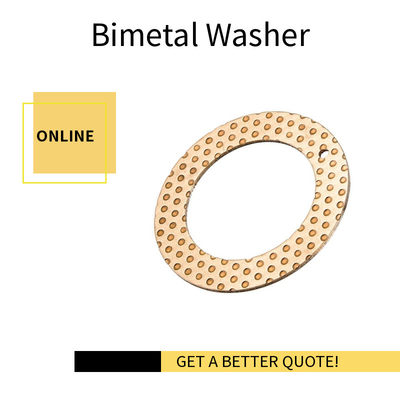

ग्रेफाइट प्लग के साथ एम्बेडेड द्विधातु वाशर एक अनूठा यांत्रिक घटक है जो दो अलग-अलग धातुओं की ताकत और स्थायित्व को ग्रेफाइट की स्नेहनशीलता और पहनने के प्रतिरोध के साथ जोड़ती है।यह अभिनव डिजाइन उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करता है, विश्वसनीयता और सेवा जीवन का विस्तार।
द्विधातु वाशर में ही धातु की दो परतें होती हैं, जिन्हें आमतौर पर उनके विशिष्ट सामग्री गुणों के लिए चुना जाता है। एक परत को इसकी ताकत और स्थायित्व के लिए चुना जा सकता है,जबकि दूसरी परत को इसके संक्षारण प्रतिरोध या अन्य वांछित गुणों के लिए चुना जा सकता हैइन दोनों धातुओं का संयोजन द्विधातु वाशर को व्यापक वातावरण और अनुप्रयोगों में इष्टतम प्रदर्शन करने की अनुमति देता है।
बिमेटल वॉशर के अंदर ग्राफाइट प्लग होते हैं। ग्राफाइट कार्बन का एक प्राकृतिक रूप है जो उत्कृष्ट स्नेहकता, स्व-स्नेहक गुणों और पहनने के प्रतिरोध को प्रदर्शित करता है।जब बिमेटल वाशर में ग्राफाइट एम्बेडेड है, यह एक निरंतर स्नेहन स्रोत प्रदान करता है जो चलती भागों के बीच घर्षण और पहनने को कम करता है। इसका परिणाम यांत्रिक प्रणाली के लिए चिकनी संचालन, कम पहनने और लंबे समय तक सेवा जीवन में होता है।
ग्रेफाइट प्लग को अपनी प्रभावशीलता को अधिकतम करने के लिए द्विधातु वॉशर के अंदर रणनीतिक रूप से तैनात किया जाता है। वे आमतौर पर उच्च पहनने वाले क्षेत्रों में या उन क्षेत्रों में एम्बेडेड होते हैं जहां घर्षण एक चिंता का विषय है।आकार, आकार, और ग्रेफाइट प्लग की संख्या को आवेदन की विशिष्ट आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है।
ग्राफाइट प्लग के साथ एम्बेडेड बिमेटल वॉशर का उपयोग आमतौर पर ऑटोमोटिव, एयरोस्पेस और औद्योगिक मशीनरी अनुप्रयोगों में किया जाता है।इसकी निरंतर स्नेहन और पहनने के प्रतिरोध प्रदान करने की क्षमता चलती भागों के सुचारू और विश्वसनीय संचालन सुनिश्चित करती हैयह अभिनव डिजाइन पारंपरिक धातु वाशर के मुकाबले एक महत्वपूर्ण सुधार का प्रतिनिधित्व करता है, जो मांग वाले अनुप्रयोगों में बेहतर प्रदर्शन और स्थायित्व प्रदान करता है।
द्विधातु वाशर एम्बेडेड ग्राफाइट प्लग-08G एक प्रकार का स्टीलहेड कांस्य मिश्र धातु आधारित असर है जो ठोस स्नेहक के एक विशेष सूत्र के साथ एम्बेडेड है। उच्च शक्ति के कारण, यह एक प्रकार का स्टीलहेड कांस्य मिश्र धातु आधारित असर है।उच्च भार क्षमता, और ठोस स्नेहक के साथ एम्बेडेड सर्पिल रूप से वितरित हीरा, लेयरिंग सतह पर 25% के स्नेहन क्षेत्र के साथ,बुशिंग अच्छा स्नेहन और विरोधी पहनने में बेहतर प्रदर्शन दिखाता हैइस प्रकार के असर विशेष रूप से ऑटोमोबाइल, जनरेटर, क्रेन और धातु उद्योग के लिए मशीनों के गियरबॉक्स में लागू होते हैं।
| सतह सामग्री | CuSn8Pb10+ग्राफाइट | ||
| भार क्षमता | 65 एन/मिमी2 | घर्षण गुणांक | 0.06 ~ 0.2 |
| तापमान सीमा | 260°C | गति सीमा | 4m/s |
सिंटेड SAE797 लेयर + स्टील बैकिंग + कॉपर-प्लेटिंग / टिन-प्लेटिंग
सिंटेड SAE799 लेयर + स्टील बैकिंग + कॉपर-प्लेटिंग / टिन-प्लेटिंग
सिंटेड SAE48 लेयर + स्टील बैकिंग + कॉपर-प्लेटिंग / टिन-प्लेटिंग
सिंटेड SAE783 लेयर + स्टील बैकिंग + कॉपर-प्लेटिंग / टिन-प्लेटिंग
1सिंटर कांस्य पाउडरः अच्छा पहनने का प्रतिरोध और उत्कृष्ट भार वहन क्षमता।
2इस्पात समर्थनः असाधारण रूप से उच्च भार वहन क्षमता, उत्कृष्ट गर्मी अपव्यय प्रदान करता है।
3तांबे का आवरण 0.002 मिमी मोटाई के साथ अच्छी संक्षारण प्रतिरोध प्रदान करता है।
| थ्रस्ट वाशर | d+0.250 | D0-0.25 | एसटी-00.05 | J±0.12 | H+0.4+0.1 |
| द्विधातु धक्का वाशर-W10 | 12 | 24 | 18 | 1.5 | |
| द्विधातु धक्का वाशर-W12 | 14 | 26 | 20 | ||
| द्विधातु धक्का वाशर-W14 | 16 | 30 | 22 | 2 | |
| द्विधातु धक्का वाशर-W16 | 18 | 32 | 25 | ||
| द्विधातु धक्का वाशर-W18 | 20 | 36 | 28 | ||
| द्विधातु धक्का वाशर-W20 | 22 | 38 | 1.5 | 30 | 3 |
| द्विधातु धक्का वाशर-W22 | 24 | 42 | 33 | ||
| द्विधातु धक्का वाशर-W24 | 26 | 44 | 35 | ||
| द्विधातु धक्का वाशर-W25 | 28 | 48 | 38 | ||
| द्विधातु धक्का वाशर-W30 | 32 | 54 | 43 | ||
| द्विधातु धक्का वाशर-W35 | 38 | 62 | 50 | 4 | |
| द्विधातु धक्का वाशर-W40 | 42 | 6.6 | 54 | ||
| द्विधातु धक्का वाशर-W45 | 48 | 74 | 2 | 61 | |
| द्विधातु धक्का वाशर-W50 | 52 | 78 | 65 |
| अधिकतम गतिशील भार दबाव, पी | 140N/mm2 | संभोग शाफ्ट | कठोरता | ≥53HRC | |
| अधिकतम लाइन गति, V | वसा स्नेहन | 2.5m/s | कड़वाहट | Ra=0.16 ~0.63 | |
| अधिकतम लाइन गति, V | द्रव स्नेहन | 5m/s | अधिकतम परिचालन तापमान | वसा स्नेहन | 150°C |
| अधिकतम पीवी मूल्य | वसा स्नेहन | 2.8N/mm2·m/s | तेल स्नेहन | 250 डिग्री सेल्सियस | |
| अधिकतम पीवी मूल्य | द्रव स्नेहन | 10mm2·m/s | घर्षण गुणांक | 0.05-0.15 | |
| मिश्र धातु की कठोरता | एचबी60~90 | ऊष्मा चालकता | 47W/ ((m · k) | ||
| थर्मल विस्तार गुणांक | 18 ·10-6K1 | ||||
1इंजीनियरिंग मशीनरी
इंजीनियरिंग मशीनों के लिए द्विधातु असर तनाव पहिया बुश, खींचने वाले पहिया बुश और चेसिस चलने वाले गियर के ट्रैक रोलर बुश पर लागू होता है।
2. ऑटोमोबाइल उद्योग
एक प्रकार के ऑटोमोबाइल असर के रूप में, इस उत्पाद का उपयोग संतुलन शाफ्ट बुशिंग, स्टील पिन बुशिंग, घुटने पिन बुशिंग, कनेक्टिंग रॉड बुशिंग, वाल्व रॉकर आर्म बुशिंग, कैमशाफ्ट बुशिंग,भिन्नता बुशिंग, ट्रांसमिशन बुशिंग, थ्रश वॉशर, और आंतरिक दहन इंजन के मुख्य शाफ्ट बुशिंग।
3अन्य अनुप्रयोग
इसके अतिरिक्त, यह उत्पाद पिंपल पंपों के साइड पैनल और गियर पंपों के साइड पैनल आदि में उपयोग के लिए आदर्श है।
