| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | बायमेटल CuPb30 t |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 200000 Piece / Pieces एक सप्ताह |

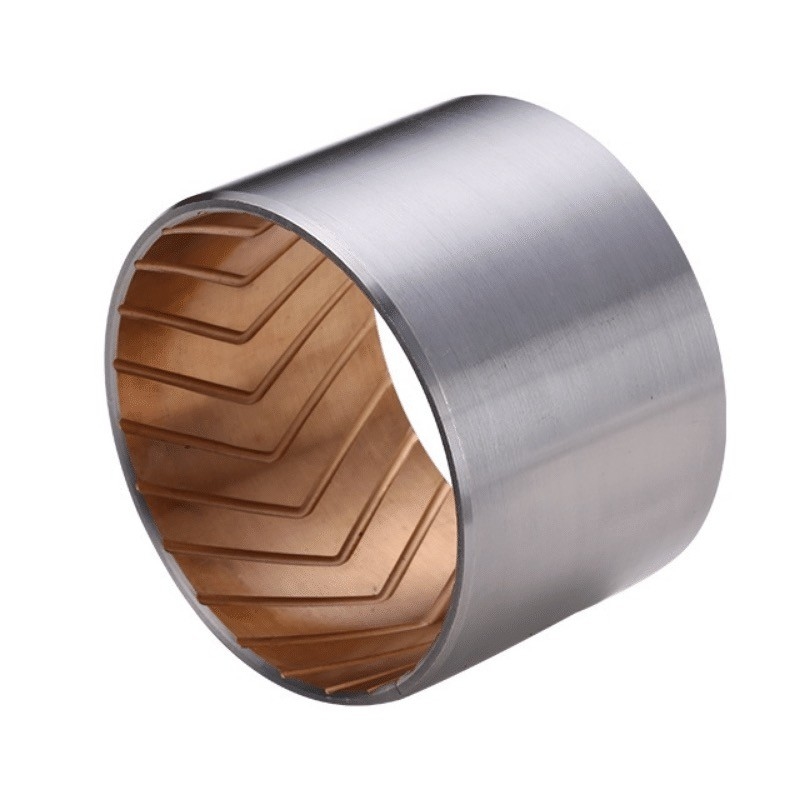

CuPb30 लेयर Bimetal Bushing का तात्पर्य तांबे (Cu) और सीसा (Pb) से मिलकर लगभग 30% Pb सामग्री के साथ एक bimetallic सामग्री से बने एक बुशिंग से है।इस प्रकार के बुशिंग में सीसा की उपस्थिति के कारण उत्कृष्ट स्व-चिकन गुण होते हैं, जो संचालन के दौरान घर्षण और पहनने को कम करने में मदद करता है। इसके अतिरिक्त तांबा आधार अच्छी ताकत और चालकता प्रदान करता है,इसे उच्च पहनने के प्रतिरोध और विद्युत चालकता की आवश्यकता वाले विभिन्न अनुप्रयोगों के लिए उपयुक्त बनानाCuPb30 परत आमतौर पर बुशिंग की आंतरिक सतह पर, या तो कास्टिंग या अन्य धातु प्रसंस्करण तकनीकों द्वारा, पहनने के प्रतिरोधी और स्व-चिकन सतह बनाने के लिए लागू की जाती है।
समर्थन के रूप में इस्पात और अस्तर परत के रूप में सिंटर CuPb30 के साथ द्विधातु असर। यह उच्च सीसा संरचना के कारण एंटी-क्रैपिंग शाफ्ट में अच्छा प्रदर्शन करता है और एक विदेशी पदार्थ को कवर करता है।यदि बुशिंग पर कुछ नरम मिश्र धातु को ओवरप्लेटेड किया जाता है, इसका उपयोग उच्च गति और मध्यम या कम भार के तहत किया जा सकता है,उदाहरण के लिए आंतरिक दहन इंजन के मास्टर लेयर शेल,कनेक्ट-रड और रॉकेट आर्म बुशिंग।
| सीसा का कांस्य मिश्र धातु | CuPb30 | अधिकतम तापमान | 170°C |
| भार क्षमता | 25N/mm2 | कठोरता मिश्र धातु | HB30~45 |

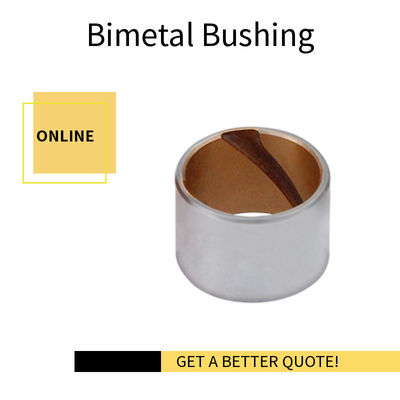

द्विधातु बुशिंग-700 द्विधातु स्लाइडिंग बुशिंग है जिसमें स्टील की पट्टी और सतह स्लाइडिंग परत के रूप में सिंटर CuPb30 है।
इन स्लाइडिंग बुशिंग्स में अच्छी एंटी-ब्लॉकिंग सुरक्षा और सीसा का उच्च अनुपात होता है, जिसका अर्थ है कि वे अधिक गंदगी कणों और अशुद्धियों को बांध सकते हैं, इस प्रकार कब्ज को रोक सकते हैं।
| सतह सामग्री | लोड क्षमता | प्रतिरोध मिश्र धातु रेंज | तापमान लिमिट |
|---|---|---|---|
| CuPb30 | 25 N/mm2 | HB30 HB45 | +170°C |
1सिंटरित कांस्य पाउडरः अच्छा घर्षण प्रतिरोध और उत्कृष्ट असर क्षमता।
2स्टील सब्सट्रेट: अत्यधिक उच्च भार सहन क्षमता, उत्कृष्ट गर्मी अपव्यय प्रदान करता है।
30.002 मिमी के तांबे के कोटिंग की मोटाई अच्छी संक्षारण प्रतिरोध सुनिश्चित करती है।
अधिकतम भार पी | स्थिर | 280 एन/मिमी2 |
गतिशील | 120 एन/मिमी2 | |
अधिकतम स्लाइडिंग गति V ((m/s) | 2.5 मी/सेकंड | |
अधिकतम पीवी कारक (N/mm2.m/s) | 2.8 N/mm2.m/s | |
परिचालन तापमान | मैक्स. | 150°C |
अधिकतम. तेल से चिकनाई | 250°C | |
घर्षण गुणांक | चिपका हुआ | 0.05~0.12μ |
तेलयुक्त | 0.04~0.12μ | |
सतह की असमानता (Ra) | ≤0.8 μm | |
मिश्र धातु परत कठोरता (HB) | 35-45 | |
रैखिक विस्तार का कोफ़ | 19x10-6/K | |
bmetal bushing-700 CuPb30 bmetal tractor and combine harvester bushing का व्यापक रूप से उच्च गति और मध्यम भार वाली कार्य स्थितियों में उपयोग किया जाता है, जैसे मुख्य मोटर असर, कनेक्टिंग रॉड bushing,रॉकेट आर्म बुशिंग और तेल पंप साइड प्लेट आदि.
तेल स्नेहन अनुप्रयोगों के लिए लीड कांस्य अस्तर के साथ स्टील असर सामग्री। इस सामग्री में एक उच्च भार वहन क्षमता और अच्छे थकान गुण हैं।यह व्यापक रूप से मोटर वाहन अनुप्रयोगों जैसे कि कंप्रेसर में प्रयोग किया जाता है, स्टीयरिंग, सहायक स्टीयरिंग, पेडल लेयरिंग, किंगपिन बुशिंग, टेलगेट पिन, मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण, हाइड्रोलिक मोटर, कृषि मशीनरी आदि।
| रासायनिक रचनाएँ | |||
| सामग्री | मिश्र धातु की संरचना | अंतर्राष्ट्रीय मानक | मिश्र धातु की कठोरता |
| द्विधातु बुशिंग 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| द्विधातु बुशिंग720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| द्विधातु बुशिंग700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| द्विधातु बुशिंग20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| तकनीक, डेटा | ||||
| अधिकतम भार | स्थिर | 120N/mm2 | मिश्र धातु की कठोरता | 240N/mm2 |
| गतिशील | 60 एन/एमएम2 | अस्थायी। | -40°C~+250°C | |
| अधिकतम गति (चिकित्सीय) | 2 मीटर/सेकंड | घर्षण गुणांक | 0.08 ~ 0.20 | |
| अधिकतम पीवी | 2.8N/mm2*m/s | थर्मल चालकता | 60W ((m*k) -1 | |
| लोड तोड़ना | 350 एन/एमएम2 | थर्मल विस्तार गुणांक | 14*10-6*k-1 | |

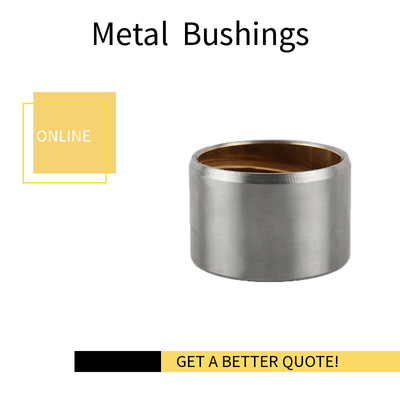

700 द्विधातु बीयरिंग शीट स्टील, सतह-सिंटर CuPb30 सामग्री उत्पादों पर आधारित हैं। उच्च सीसा सामग्री के कारण उत्पादन, इसलिए दोनों अच्छा विरोधी काटने अक्ष और विदेशी वस्तुओं दफन कर रहे हैं।
यदि कार्य सतह को नरम मिश्र धातु सामग्री से लेपित किया गया है, तो इसका उपयोग उच्च गति, मध्यम और कम भार वाले आंतरिक दहन इंजन के मुख्य असर के रूप में किया जा सकता है,कनेक्टिंग रॉड बुशिंग और रॉकर आर्म बुशिंग.
