| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ट्रैक आइडल बुशिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 1000000 Piece / Pieces एक सप्ताह |
खुदाई मशीन के ट्रैक इडलर बुशिंग एक खुदाई मशीन के अंडरवियर सिस्टम का एक महत्वपूर्ण घटक है। यह खुदाई मशीन के ट्रैक के आंदोलन का समर्थन और मार्गदर्शन करने में महत्वपूर्ण भूमिका निभाता है,सुचारू और विश्वसनीय संचालन सुनिश्चित करना.
टिकाऊ सामग्री जैसे कि कास्ट आयरन या स्टील से निर्मित,उत्खनन ट्रैक इडलर बुशिंग को उत्खनन कार्य में भारी भार और कठोर परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया हैइसका मजबूत डिजाइन यह सुनिश्चित करता है कि यह चलती पटरियों से निरंतर घर्षण और प्रभाव को सहन कर सके।
उत्खनन ट्रैक इडलर बुशिंग इडलर पहिया पर लगाया जाता है, जो उत्खनन के फ्रेम के चारों ओर पटरियों को निर्देशित करने के लिए घूमता है। जैसे-जैसे उत्खनन चलता है, पटरियां इडलर पहियों पर रोल करती हैं,और बुशिंग्स ट्रैक के आगे बढ़ने के लिए एक चिकनी और सुसंगत सतह प्रदान करते हैं.
समय के साथ, उत्खनन ट्रैक इडलर बुशिंग घर्षण और टक्कर के कारण पहन सकते हैं।खुदाई मशीन के अंडरवियर सिस्टम को अच्छी तरह से काम करते रहने के लिए पुराने बुशिंग की नियमित जांच और प्रतिस्थापन आवश्यक है.
संक्षेप में, खुदाई मशीन के ट्रैक इडलर बुशिंग एक महत्वपूर्ण घटक है जो खुदाई मशीन के ट्रैक का समर्थन और मार्गदर्शन करता है, जिससे सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।इसका मजबूत डिजाइन और स्थायित्व इसे खुदाई मशीन के अंडरवियर सिस्टम का एक महत्वपूर्ण हिस्सा बनाता है.
उत्खनन ट्रैक निष्क्रिय झाड़ी...

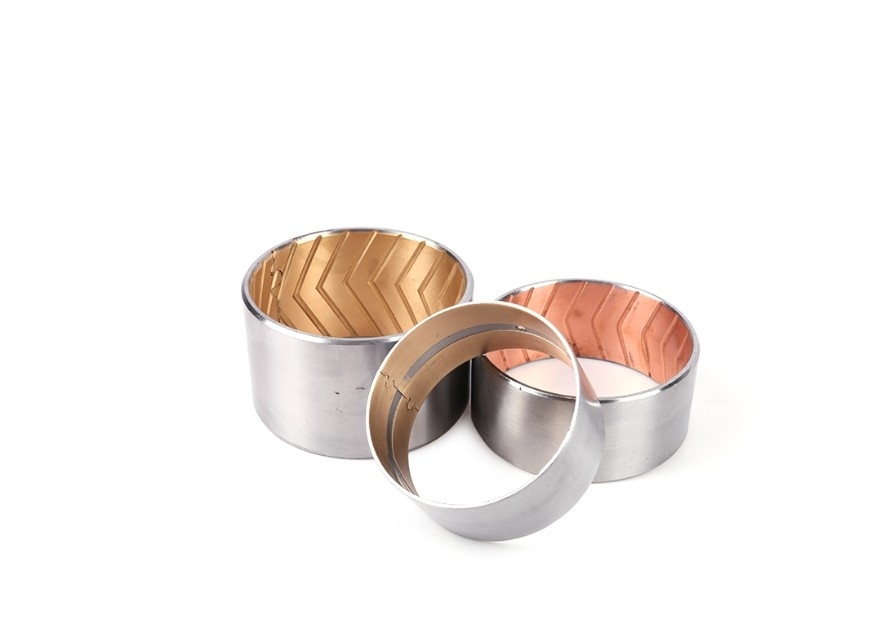

तांबे की प्लेट के साथ द्विधातु झाड़ू
720 स्टील बैक और सिंटर CuPb24Sn4 के साथ एक द्विधातु असर है। इस प्रकार का थकान विरोधी और भारी भार क्षमता में काफी अच्छा प्रदर्शन है।यह मध्यम गति और मध्यम भार के लिए उपयुक्त हैजब नरम मिश्र धातु को बुशिंग सतह पर और तेल स्नेहन के साथ लेपित किया जाता है, तो इसे उच्च गति वाले आंतरिक दहन इंजन और कनेक्ट-रॉड में लागू किया जा सकता है।
| सीसा का कांस्य मिश्र धातु | CuPb24Sn4 | अधिकतम तापमान | 170°C |
| भार क्षमता | 38N/mm2 | कठोरता मिश्र धातु | एचबी45~70 |
| अधिकतम स्लाइडिंग गति V ((m/s) | 2.5 मी/सेकंड | |
| अधिकतम पीवी कारक (N/mm2.m/s) | 2.8 N/mm2.m/s | |
| परिचालन तापमान | मैक्स. | 150°C |
| अधिकतम. तेल से चिकनाई | 250°C | |
| घर्षण गुणांक | चिपका हुआ | 0.05~0.12μ |
| तेलयुक्त | 0.04~0.12μ | |
| सतह की असमानता (Ra) | ≤0.8 μm | |
| मिश्र धातु परत कठोरता (HB) | ४५-७० | |
| रैखिक विस्तार का कोफ़ | 18x10-6/K | |
CuPb24Sn4 द्विधातु गियरबॉक्स झाड़ियों 720 का व्यापक रूप से उच्च गति, भारी भार इंजन मुख्य शाफ्ट और ट्रांसमिशन गियरबॉक्स आदि में उपयोग किया जाता है।
तेल के गड्ढे का डिजाइन | ||||||
| प्रदर्शन के दौरान झाड़ी को पूरी तरह से चिकना करने के लिए, निम्नलिखित आकार के साथ इंडेंटेशन की सिफारिश की जाती है।वे नीचे दिए गए मानक के अनुसार निर्मित किया जाना चाहिए यदि कोई विशेष आवश्यकता नहीं है. | ||||||
| बुश ओवरडोज | अधिक से अधिक | 14 से 22 | 22~44 | 40 से 50 | 50~100 | 100~180 |
| स्नेहन छेद | 3 | 3 | 3 | 6 | 7 | |
| स्नेहन छेद बट जोड़ और लोडिंग क्षेत्र से दूर होना चाहिए और इसे आसानी से तेल भरने के लिए भी डिज़ाइन किया जाना चाहिए। | ||||||
JF द्विधातु की सामान्य मोटाई और उनकी सहिष्णुता | ||||||||
| सहिष्णुता मोटाई | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| स्टील की मोटाई समर्थन करना | 0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| कांस्य की मोटाई लेयर | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| निर्माण योग्य दीवार मोटाई | 1+025 +0.15 | 1.5 + 0.25 +0.15 | 2+025 +0.15 | 2.5 + 0.25 +0.15 | 3+025 +0.15 | 3.5 + 0.25 +0.15 | 4+025 +0.15 | 4+025 +0.15 |
| निर्मित दीवार मोटाई | 1-0.025 | 1.5-0.03 | 2-0.035 | 2.5-0.04 | 3-0.045 | 3.5-0.05 | 4-0.055 | 4-0.06 |
जेएफ बिमेटल बुशिंग रासायनिक संरचना | ||||
| सहिष्णुता मोटाई | जेएफ-800 | जेएफ-720 | जेएफ-700 | जेएफ-20 |
| कु | शेष | शेष | शेष | 0.7~1.3 |
| पीबी | 9.0~110 | 21.0~27.0 | 26.0~33.0 | - |
| Sn | 9.0~110 | 3.0~45 | 0.5 | 17.5 ~ 22.5 |
| Zn | 0.5 | 0.5 | 0.5 | - |
| पी | 0.1 | 0.1 | 0.1 | |
| फे | 0.7 | 0.7 | 0.7 | 0.7 |
| नि | 0.5 | 0.5 | 0.5 | 0.1 |
| एसबी | 0.2 | 0.2 | 0.2 | - |
| ऐ | - | - | - | शेष |
| हाँ | - | - | - | 0.7 |
| एमएन | - | - | - | 0.7 |
| टि | - | - | - | 0.2 |
| अन्य | 0.5 | 0.5 | 0.5 | 0.5 |
जेएफ बिमेटल बुशिंग भौतिक गुण | |||||
| भौतिक गुण | जेएफ-800 | जेएफ-720 | जेएफ-700 | जेएफ-20 | |
| अधिकतम स्थिर भार दबाव एन/एमएम2 | 150 | 130 | 120 | 100 | |
| तन्य शक्ति एन/एमएम2 | 150 | 150 | 200 | 200 | |
| अधिकतम गति (तेल) m/s | 5 | 10 | 15 | 25 | |
| घर्षण गुणांक (Oil) | 0.06 ~ 0.14 | 0.06 ~ 0.16 | 0.08 ~ 0.16 | 0.08 ~ 0.17 | |
| पीवी सीमा N/mm2 m/s | वसा | 2.8 | 2.8 | 2.5 | - |
| तेल | 10 | 10 | 8 | 6 | |
| सफीर थकान कैल्स Mpa | 125 | 115 | 105 | 85 | |
व्यापक रूप से धातु उपकरण, उपकरण और खनन मशीनरी, जहाज मशीनरी में प्रयोग किया जाता है।
