| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | एल-गिब्स - ऑयल फ्री कॉपर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |
पंचिंग मोल्ड सॉलिड ब्रॉन्ज़ सेल्फ़-लुब्रिकेटिंग गिब स्लाइड एक सटीक-निर्मित घटक है जिसे पंचिंग मोल्ड अनुप्रयोगों में सुचारू और विश्वसनीय संचालन प्रदान करने के लिए डिज़ाइन किया गया है। ठोस कांस्य से निर्मित, यह असाधारण स्थायित्व और पहनने के प्रतिरोध प्रदान करता है, जो उच्च भार और लगातार उपयोग के तहत भी लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित करता है।
गिब स्लाइड की स्व-स्नेहन विशेषता एक प्रमुख लाभ है जो नियमित स्नेहन और रखरखाव की आवश्यकता को कम करती है। यह अभिनव डिजाइन संपर्क सतहों को स्नेहक की निरंतर आपूर्ति सुनिश्चित करता है, जिससे घर्षण और घिसाव कम होता है, जिसके परिणामस्वरूप सुचारू और अधिक कुशल संचालन होता है।
गिब स्लाइड के लिए चुनी गई ठोस कांस्य सामग्री अपनी उच्च यांत्रिक विशेषताओं के लिए प्रसिद्ध है, जिसमें ताकत और कठोरता शामिल है। यह सामग्री संक्षारण प्रतिरोधी भी है, जो इसे विभिन्न औद्योगिक वातावरणों में उपयोग के लिए उपयुक्त बनाती है।
पंचिंग मोल्ड सॉलिड ब्रॉन्ज़ सेल्फ़-लुब्रिकेटिंग गिब स्लाइड को मौजूदा पंचिंग मोल्ड सिस्टम में स्थापित करना और एकीकृत करना आसान है। इसका कॉम्पैक्ट डिज़ाइन और सटीक निर्माण एक सुरक्षित और विश्वसनीय फिट सुनिश्चित करता है, जिससे मिसअलाइनमेंट या फिसलन की संभावना कम हो जाती है।
कुल मिलाकर, पंचिंग मोल्ड सॉलिड ब्रॉन्ज़ सेल्फ़-लुब्रिकेटिंग गिब स्लाइड पंचिंग मोल्ड अनुप्रयोगों के लिए एक मज़बूत और विश्वसनीय समाधान है, जिसके लिए सुचारू और कुशल संचालन की आवश्यकता होती है। इसका सटीक निर्माण, सेल्फ़-लुब्रिकेटिंग डिज़ाइन और उच्च गुणवत्ता वाली सामग्री इसे औद्योगिक उपयोग के लिए एक विश्वसनीय विकल्प बनाती है।

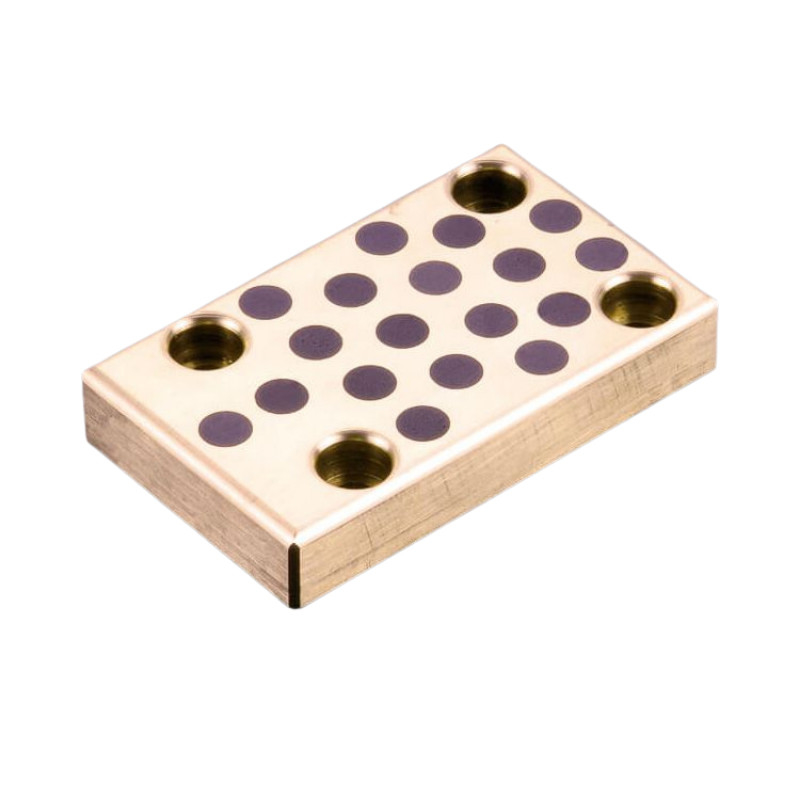

कांस्य पहनने की पट्टियाँ
गिब स्लाइड प्लेट, ग्रेफाइट प्लेट, कुछ भागों के विनिर्देशों और आयाम पूरी तरह से कवर नहीं किए जा सकते हैं।
कस्टम उत्पाद
गिब्स - तेल-मुक्त तांबा मिश्र धातु
स्व-चिकनाई बियरिंग, तेल रहित, तेल रहित, गाइड बुशिंग, वियर प्लेट, वॉशर, एल गिब्स, वी ब्लॉक के बारे में विस्तृत जानकारी। संपर्क करें
स्टैम्पिंग और पंचिंग डाइज़ के लिए मानक भाग > गाइड तत्व > तेल रहित गाइड तत्व
एसelfLube विनिर्माणएल-गिब्स, वर्ग गिब्स औरवी-गिब्स, जिनका उपयोग उन अनुप्रयोगों में रैखिक गति को निर्देशित और नियंत्रित करने के लिए किया जाता है जहांभारी वजनइनमें शामिल हैं: धातु मुद्रांकन डाई, मोल्ड, विशेष मशीनें और सभी प्रकार के भारी उपकरण।
ठोस पदार्थ से बनाएल्युमिनियम कांस्यस्व-स्नेहन के साथ या उसके बिनाग्रेफाइट, सेल्फ़ल्यूब के गिब्स मानक इंच और मीट्रिक आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं। और, अगर एक मानक गिब काम नहीं करेगा, तो सेल्फ़ल्यूब आर्थिक रूप से लगभग किसी भी आकार में कस्टम गिब्स बना सकता है।
इसके अलावा, मुख्य रूप से धातु मुद्रांकन डाइस से संबंधित अतिरिक्त प्रकार के गिब्स, गाइड घटक अनुभाग में पाए जा सकते हैं।

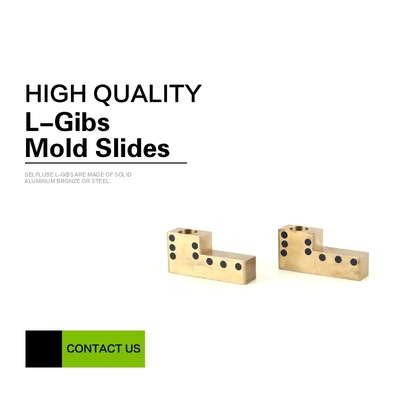

सेल्फल्यूब एल-गिब्स किससे बने होते हैं?ठोस एल्यूमीनियम कांस्य या स्टील.हमारे एल्युमिनियम कांस्य को स्व-चिकनाई वाले ग्रेफाइट या प्री-ड्रिल्ड माउंटिंग छेद के साथ या उसके बिना ऑर्डर किया जा सकता है। हमारा स्टील छेद के साथ या बिना उपलब्ध है। हम ग्रेफाइट के साथ कोई स्टील एल-गिब्स नहीं बनाते हैं। रैखिक गति को निर्देशित करने और नियंत्रित करने के लिए उपयोग किए जाने वाले ये घटक विभिन्न मानक आकारों में आते हैं। यदि कोई मानक आकार आपके आवेदन के लिए काम नहीं करेगा, तो सेल्फल्यूब आसानी से एक कस्टम आकार बना सकता है।
कांस्य कोई छेद नहीं
पीतल
कांस्य w/ग्रेफाइट कोई छेद नहीं
कांस्य w/ग्रेफाइट
| सामग्री | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 | 8 |
| एचबी कठोरता | >210 | >70 | >150 | >95 | >280 |
| तन्य शक्ति N/mm2 | >750 | >200 | >600 | >260 | >540 |
| उपज शक्ति N/mm2 | >450 | >90 | >260 | >150 | >450 |
| बढ़ाव % | >12 | >15 | >10 | >8 | >0.3 |
| गुणांक रैखिक विस्तार |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| अधिकतम तापमान | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| अधिकतम भार N/mm2 | 100 | 60 | 50 | 70 | 150 |
| अधिकतम गति (शुष्क) मीटर/मिनट | 15 | 10 | 20 | 10 | 15 |
| अधिकतम पी.वी. एन/मिमी2*मी/मिनट (स्नेहन) |
200 | 60 | 60 | 80 | 200 |
| संपीड़न विरूपण 300एन/मिमी2 |
<0.01मिमी | <0.05मिमी | <0.04मिमी | <0.05मिमी | <0.005मिमी |
| फिसलने की गति v: | 30 मीटर/मिनट |
| मूलभूत सामग्री: | विशेष पीतल (SO#50SP2) |
| स्व-स्नेहन: | हाँ |
| स्नेहक: | सीसा |
| सतही दबाव P: | 100 एन/मिमी² |
| पी*वी-मान: | 200 एन/मिमी² xमी/मिनट |
| परिचालन तापमान: | -50°C / +200°C (अधिकतम 300°C) |
| घर्षण गुणांक: | 0,07 |

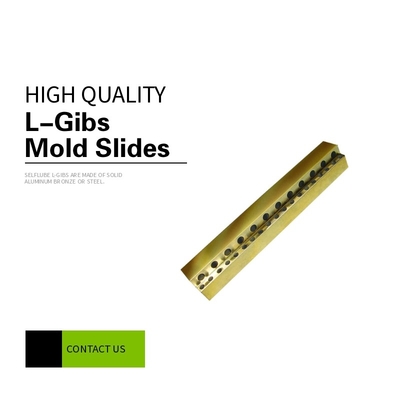

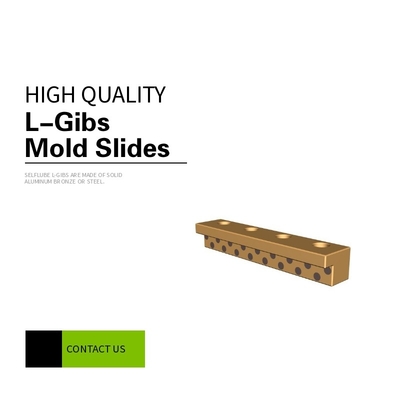

एल-गिब्स मोल्ड स्लाइड्स उच्च कठोरताउच्च कठोरता वाले पीतल की कठोरता को और बढ़ाकर एल-गिब्स मोल्ड स्लाइड्स पर संसेचित पीतल ठोस स्नेहन बीयरिंग में सुधार किया जाता है, जिससेउच्चतर भारअसर क्षमता और बेहतर पहनने के लिए प्रतिरोधी संपत्ति। उत्पादों का व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन उपकरण, इंजीनियरिंग उपकरण, इंजेक्शन-मोल्डिंग मशीन आदि में उपयोग किया जाता है। इसकी उच्च कठोरता के कारण, यह मशीनिंग और खत्म करने के लिए मुश्किल है, यह केवल वास्तव में के लिए अनुशंसित हैउच्च लोड अनुप्रयोग.
| मूल सामग्री | CuZn25A16Fe3Mn3 | गतिशील भार | 120एन/मिमी² |
| आधार कठोरता | एचबी210~275 | घर्षण गुणांक | <0.16 |
| तापमान अधिकतम | 300℃ | गति सीमा | सूखा 0.4m/s तेल 5m/s |
स्व-चिकनाईएल-गिब्सप्रदान करें एकलंबे समय तक चलने वालासतह के लिएउच्च उत्पादनस्लाइड और कैम का उपयोग करके मोल्ड्स। एल-गिब्स हैंमशीनिंग में आसान है और इसे किसी भी आकार में ढाला जा सकता है, इसके लिए किसी विशेष उपकरण की आवश्यकता नहीं होती।
उन्हें बिना किसी पूर्व-ड्रिल किए छेद के साथ आपूर्ति की जाती है, जिससे माउंटिंग पैटर्न के साथ लचीलापन मिलता है। यह मोल्ड में पानी की लाइनों और अन्य घटकों के आसपास काम करने की क्षमता देता है।
घर्षण का कम गुणांकलंबे समय तक टिकाऊ सतह प्रदान करता है
कोई पूर्व-ड्रिल किए गए छेद नहीं होने से माउंटिंग पैटर्न में लचीलापन आता है
करीबी सहनशीलता
| भाग संख्या | ए चयन |
एस चयन |
डब्ल्यू | टी | एक्स | य | डी1 | डी2 | एच | |
| प्रकार | बी | |||||||||
| (स्नेहन-मुक्त तांबा मिश्र धातु) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | ८ १० | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
