| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | सेल्फ-लुब्रिकेटिंग वॉशर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, भुगतान और वितरण की शर्तें: 30% डाउन पेमेंट; शिपमेंट से पहले 70% / एफओबी सीआईएफ |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाना, थोक, धातु जर्नल असर, स्व स्नेहन असर, सम |
एसओबीडब्लू ब्रॉन्ज़ थ्रस्ट वॉशर एक महत्वपूर्ण घटक है जिसे विशेष रूप से ऑटोमोबाइल असेंबलिंग लाइनों में उपयोग के लिए डिज़ाइन किया गया है। उच्च गुणवत्ता वाले कांस्य से निर्मित, यह थ्रस्ट वॉशर घूमने वाले और स्थिर भागों के बीच एक महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है, जिससे वाहन के यांत्रिक प्रणालियों का सुचारू और कुशल संचालन सुनिश्चित होता है।
कांस्य एक टिकाऊ और जंग-रोधी सामग्री है, जो थ्रस्ट वॉशर के लिए एक आदर्श विकल्प है क्योंकि यह ऑटोमोटिव असेंबली प्रक्रिया की कठोरता और वाहनों के संचालन के कठोर वातावरण का सामना कर सकता है। SOBW कांस्य थ्रस्ट वॉशर को इष्टतम भार वितरण प्रदान करने और घर्षण को कम करने के लिए इंजीनियर किया गया है, जिससे आसन्न घटकों पर टूट-फूट कम होती है और वाहन का समग्र प्रदर्शन और दीर्घायु बढ़ती है।
ऑटोमोबाइल असेंबलिंग लाइन में, सटीकता और शुद्धता सर्वोपरि है। SOBW ब्रॉन्ज़ थ्रस्ट वॉशर को सख्त सहनशीलता के साथ निर्मित किया जाता है, जिससे वाहन की असेंबली में एकदम सही फिट और निर्बाध एकीकरण सुनिश्चित होता है। यह न केवल असेंबली प्रक्रिया को सुव्यवस्थित करता है बल्कि वाहन के प्रदर्शन मानकों को उसके पूरे जीवनकाल में बनाए रखने में भी मदद करता है।
इसके अलावा, SOBW ब्रॉन्ज़ थ्रस्ट वॉशर को स्थापित करना और उसका रख-रखाव करना आसान है, जिससे यह ऑटोमोटिव निर्माताओं और तकनीशियनों के बीच एक लोकप्रिय विकल्प बन गया है। इसकी बहुमुखी प्रतिभा इसे यात्री कारों से लेकर भारी-भरकम ट्रकों और वाणिज्यिक वाहनों तक ऑटोमोटिव अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त बनाती है।
संक्षेप में, एसओबीडब्ल्यू कांस्य थ्रस्ट वॉशर किसी भी ऑटोमोबाइल असेंबलिंग लाइन के लिए एक आवश्यक घटक है, जो स्थायित्व, सटीकता और विश्वसनीयता प्रदान करता है जो आधुनिक वाहनों के सुचारू और कुशल संचालन को सुनिश्चित करने के लिए महत्वपूर्ण हैं।
एक तेल रहित बियरिंग जो उत्पादकता में सुधार कर सकती है और समय/लागत बचा सकती है, क्योंकि इसमें उच्च और निम्न तापमान, संक्षारक वातावरण, विदेशी कण और प्रभाव भार दोनों का सामना करने की क्षमता होती है। तेल रहित बियरिंग के विभिन्न प्रकार के आकार और सामग्री हैं जैसे धातु, गैर-धातु, प्लास्टिक और चीनी मिट्टी।
एसओबीडब्लू कांस्य थ्रस्ट वॉशर /तेल रहित बुश, तांबा मिश्र धातु वॉशर प्रकार
ग्रेफाइट संसेचित कांस्य स्लाइड प्लेट सर्वोत्तम मूल्य पर
हमारे चयन में से चुनेंकांस्य थ्रस्ट वॉशर, जिसमें एम्बेडेड ग्रेफाइट थ्रस्ट बियरिंग, कांस्य थ्रस्ट बियरिंग और बहुत कुछ शामिल है। अनुकूलित आकार और पीतल थ्रस्ट वॉशर सामग्री।
तेल मुक्त वॉशर - चयन करें, कॉन्फ़िगर करें, ऑर्डर करें।
वॉशर, स्व-स्नेहन
सादा थ्रस्ट वॉशर, ग्रेफाइट प्लग्ड थ्रस्ट वॉशर, और तेल / ग्रीस ग्रूव्ड थ्रस्ट वॉशर।
उच्च कठोरता वाले संसेचित पीतल ठोस स्नेहन असर को उच्च कठोरता वाले पीतल की कठोरता को और बढ़ाकर viiplus.com पर बेहतर बनाया गया है, जिससे उच्च भार वहन क्षमता और बेहतर पहनने-प्रतिरोधी गुण प्राप्त होते हैं। उत्पादों का व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन उपकरण, इंजीनियरिंग उपकरण, इंजेक्शन-मोल्डिंग मशीन आदि में उपयोग किया जाता है। इसकी उच्च कठोरता के कारण, इसे मशीनिंग और फिनिश करना मुश्किल है, इसे केवल वास्तव में उच्च भार वाले अनुप्रयोगों के लिए अनुशंसित किया जाता है।
| मूल सामग्री | CuZn25A16Fe3Mn3 | गतिज भारण | 120एन/मिमी² |
| आधार कठोरता | एचबी210~275 | घर्षण गुणांक | <0.16 |
| तापमान अधिकतम | 300℃ | गति सीमा | सूखा 0.4m/s तेल 5m/s |
कांस्य मिश्र धातु धातु बीयरिंग कांस्य जोर वॉशर ग्रेफाइट प्लग के साथ बीयरिंग के अच्छे पहनने के प्रतिरोध और महान आत्म स्नेहन सुविधा दोनों प्रदान करता है।
यह पदनाम बीयरिंगों को बिना तेल या ग्रीसिंग रखरखाव के संचालित करने में सक्षम बनाता है।
इसका व्यापक रूप से उच्च भार और आंतरायिक गति के साथ-साथ दोलनशील गति की स्थितियों जैसे ऑटोमोबाइल असेंबलिंग लाइन, जल टरबाइन, गेट डैम और प्लास्टिक इंजेक्शन मशीनरी के क्षेत्र में उपयोग किया जाता है।
विभिन्न कार्य स्थितियों के आधार पर, विभिन्न प्रकार के मिश्र धातु उपलब्ध हैं।
कांस्य थ्रस्ट वॉशर की सामग्री एक मजबूत कास्ट कांस्य आधार धातु से बनी है जिसमें अंतर्निहित विशेष ठोस स्नेहक हैं। कम गति पर अत्यधिक उच्च / निम्न तापमान स्थितियों के तहत प्री-स्नेहन। यह सामग्री रखरखाव-मुक्त असर समाधान प्रदान करती है, विशेष रूप से उच्च भार, आंतरायिक दोलन गति के लिए।
इस प्रकार के बियरिंग को शुष्क, उच्च तापमान, उच्च दबाव, संक्षारक वातावरण में, पानी या अन्य रसायनों के साथ तब लगाया जा सकता है जब तेल डालना संभव न हो।
अब इसका व्यापक रूप से मोटर वाहन उत्पाद लाइन, जल इंजीनियरिंग, बांध द्वार, प्लास्टिक उद्योग, बाद में कास्टिंग मशीन, धातुकर्म उद्योग में स्टील रोलर्स, खनिज मशीनरी जहाजों, टर्बो जनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनों में उपयोग किया जाता है।
| अनुच्छेद नाम | शाफ्ट परिधि | आंतरिक व्यास d | बाहरी व्यास डी | डी1 | एल | आर | एम (आईएसओ 10642) | CAD-डाउनलोड | जाँच करना |
|---|---|---|---|---|---|---|---|---|---|
| एसओबीडब्लू 10 | 10 | 10,2 | 30 | 20 | 3 | 0,5 | 2xM3 | ||
| एसओबीडब्लू 12 | 12 | 12,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| एसओबीडब्लू 13 | १३ | 13,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| एसओबीडब्लू 14 | 14 | 14,2 | 40 | 28 | 3 | 0,5 | 2xM3 | ||
| एसओबीडब्लू 15 | 15 | 15,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| एसओबीडब्लू 16 | 16 | 16,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| एसओबीडब्लू 18 | 18 | 18,2 | 50 | 35 | 3 | 1 | 2xM3 | ||
| एसओबीडब्लू 20 | 20 | 20,2 | 50 | 35 | 5 | 1 | 2xM5 | ||
| एसओबीडब्लू 25 | 25 | 25,2 | 55 | 40 | 5 | 1 | 2xM5 | ||
| एसओबीडब्लू 30 | 30 | 30,2 | 60 | 45 | 5 | 1 | 2xM5 | ||
| एसओबीडब्लू 35 | 35 | 35,2 | 70 | 50 | 5 | 1 | 2xM5 | ||
| एसओबीडब्लू 40 | 40 | 40,2 | 80 | 60 | 7 | 2 | 2xM6 | ||
| एसओबीडब्लू 45 | 45 | 45,3 | 90 | 67,5 | 7 | 2 | 2xM6 | ||
| एसओबीडब्लू 50 | 50 | 50,3 | 100 | 75 | 8 | 2 | 4xM6 | ||
| एसओबीडब्लू 55 | 55 | 55,3 | 110 | 85 | 8 | 2 | 4xM6 | ||
| एसओबीडब्लू 60 | 60 | 60,3 | 120 | 90 | 8 | 2 | 4xM8 | ||
| एसओबीडब्लू 65 | 65 | 65,3 | 125 | 95 | 8 | 2 | 4xM8 | ||
| एसओबीडब्लू 70 | 70 | 70,3 | 130 | 100 | 10 | 2 | 4xM8 | ||
| एसओबीडब्लू 75 | 75 | 75,3 | 140 | 110 | 10 | 2 | 4xM8 | ||
| एसओबीडब्लू 80 | 80 | 80,3 | 150 | 120 | 10 | 2 | 4xM8 | ||
| एसओबीडब्लू 90 | 90 | 90,5 | 170 | 140 | 10 | 2 | 4xM10 | ||
| एसओबीडब्लू 100 | 100 | 100,5 | 190 | 160 | 10 | 2 | 4xM10 | ||
| एसओबीडब्लू 120 | 120 | 120,5 | 200 | 175 | 10 | 2 | 4xM10 |
हम आपकी आवश्यकतानुसार वांछित थ्रस्ट वॉशर उपलब्ध कराते हैं।
कांस्य मिश्र धातु CuZn25Al5Mn4Fe3 + ग्रेफाइट प्लग
तेल रहित बियरिंग उच्च भार, कम गति अनुप्रयोगों के लिए डिजाइन किए गए हैं और इन्हें घूर्णनशील रूप से ढाले गए उच्च शक्ति वाले कांस्य से बनाया गया है, जिसमें स्नेहक के रूप में विशेष आकार के ग्रेफाइट प्लग का उपयोग किया गया है।
हमारे ऑयल-फ्री वॉशर की रेंज मीट्रिक और इंपीरियल साइज़ में उपलब्ध है। हमारी इन-हाउस मशीनिंग सेवा कस्टम-मेड उत्पाद तैयार कर सकती है जो विशिष्ट ग्राहक आवश्यकताओं को पूरा करते हैं।

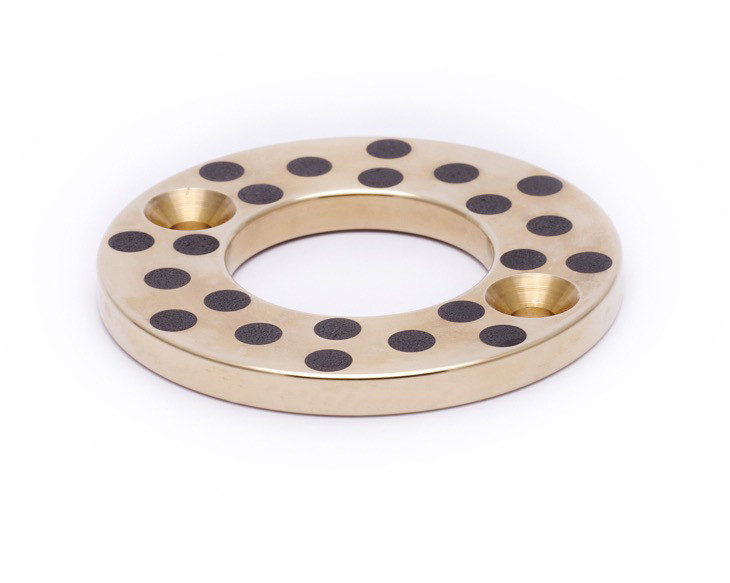

ठोस स्नेहक प्लग (ग्रेफाइट) के साथ कांस्य थ्रस्ट वॉशर
① ठोस स्नेहक फिल्म
② ठोस स्नेहक प्लग
③ कांस्य बैकिंग
1. रखरखाव के बिना दीर्घकालिक संचालन प्रदान करता है;
2.उच्च स्थैतिक और गतिशील भार के लिए उपयुक्त;
3. कम और चिकनी घर्षण गुणांक और कोई चिपचिपा-फिसलन प्रभाव के साथ;
4.गंदे, संक्षारक, आघात और किनारे के भार के लिए उपयुक्त;
5. आधार सामग्री में अच्छा आघात-अवशोषण क्षमता है;
6. विस्तृत तापमान रेंज में इस्तेमाल किया जा सकता है;
7.प्रारंभिक आवृत्ति के साथ प्रत्यागामी, घूर्णनशील और दोलनशील गति के लिए उपयुक्त
8.तेल फिल्म के निर्माण की जटिलता;
9. कम घिसाव और लंबी सेवा जीवन।
तेल रहित बेयरिंग, ग्रेफाइट प्लग्ड बेयरिंग, सॉलिड ब्रॉन्ज़ बेयरिंग, स्लाइडिंग बेयरिंग, ड्राई बेयरिंग और प्री-लुब्रिकेशन प्लेन बेयरिंग और बुशिंग
विभिन्न आकार, विभिन्न अनुप्रयोग उपलब्ध
| प्रतिरूप संख्या | डी | डी | टी | 0 | पेंच | |||
| -0.1 | डी1 | मात्रा | आकार | डी1 | ||||
| एसपीडब्लू-10 | 10.2 | 40 | 3 | .... | ..... | .... | .... | |
| एसपीडब्लू-12 | 12.2 | 40 | 28 | 2 | एम3 | 3.5 | ||
| एसपीडब्लू-13 | 13.2 | |||||||
| एसपीडब्लू-14 | 14.2 | |||||||
| एसपीडब्लू-15 | 15.2 | 50 | 35 | |||||
| एसपीडब्लू-16 | 16.2 | |||||||
| एसपीडब्लू-16एन | .... | .... | .... | .... | ||||
| एसपीडब्लू-18 | 18.2 | 35 | 2 | एम3 | 3.5 | |||
| एसपीडब्लू-20 | 20.2 | 5 | एम5 | 6 | ||||
| एसपीडब्लू-20एन | .... | .... | .... | .... | ||||
| एसपीडब्लू-25 | 25.2 | 55 | 40 | 2 | एम5 | 6 | ||
| एसपीडब्लू-25एन | .... | .... | .... | .... | ||||
| एसपीडब्लू-30 | 30.2 | 60 | 45 | 2 | एम5 | 6 | ||
| एसपीडब्लू-35 | 35.2 | 70 | 50 | |||||
| एसपीडब्लू-40 | 40.2 | 80 | 7 | 60 | एम6 | 7 | ||
| एसपीडब्लू-45 | 45.3 | 90 | 67.5 | |||||
| एसपीडब्लू-50 | 50.3 | 100 | 8 | 75 | 4 | |||
| एसपीडब्लू-55 | 55.3 | 110 | 85 | |||||
| एसपीडब्लू-60 | 60.3 | 120 | 90 | एम8 | 9 | |||
| एसपीडब्लू-65 | 65.3 | 125 | 95 | |||||
| एसपीडब्लू-70 | 70.3 | 130 | 10 | 100 | ||||
| एसपीडब्लू-75 | 75.3 | 140 | 110 | |||||
| एसपीडब्लू-80 | 80.3 | 150 | 120 | |||||
| एसपीडब्लू-90 | 90.5 | 170 | 140 | एम10 | 11 | |||
| एसपीडब्लू-100 | 100.5 | 190 | 160 | |||||
| एसपीडब्लू-120 | 120.5 | 200 |
175 |
|||||
ग्रेफाइट इंसर्ट के साथ कांस्य थ्रस्ट वॉशर बीयरिंग के अच्छे पहनने के प्रतिरोध और बेहतरीन स्व-स्नेहन सुविधा दोनों प्रदान करता है। यह पदनाम बीयरिंग को बिना तेल या ग्रीसिंग रखरखाव के संचालित करने में सक्षम बनाता है।
| घनत्व | 8.0 ग्राम/सेमी3 | |
| कठोरता | >210 एचबी | |
| तन्यता ताकत | >750 एन/मिमी2 | |
| उपज शक्ति | >450 एन/मिमी2 | |
| बढ़ाव | >8 | |
| रैखिक विस्तार गुणांक | 1.9x10-5/°C | |
| परिचालन तापमान | -40° सेल्सियस~+300° सेल्सियस | |
| अधिकतम गतिशील भार | 120 | |
| अधिकतम चाल | सूखा | 0.4 मीटर/सेकेंड |
| तेल | 1.0 मी/से | |
| अधिकतम पी.वी. सीमा | सूखा | 1.5 एन/मिमी2.मी/से |
| तेल | 3.25 एन/मिमी2.मी/से | |
| टकराव | सूखा | 0.12~0.16μ |
| तेल | 0.03~0.08 μ | |
तेल रहित कांस्य थ्रस्ट वॉशर का व्यापक रूप से नीचे प्रयोग किया जाता है:
1. भारी ट्रैक्टर और कृषि उपकरण
2. खनन उपकरण
3. वानिकी उपकरण
4. मिक्सिंग टैंक ब्लेड शाफ्ट सपोर्ट
5. ढलाई, भट्ठी और इस्पात उत्पादन उपकरण
6. एचवीएसी अनुप्रयोग
7. हेवी ड्यूटी कैस्टर और व्हील सपोर्ट बीयरिंग
8. ओवन कार्ट विनियर सुखाने के अनुप्रयोग, और संभवतः अन्य अनुप्रयोग
वीडियो
