| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | एंबेडेड सॉलिड लुब्रिकेंट मैटेरियल के साथ ब्रॉन्ज वियर प्लेट |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |
स्व-चिकन कांस्य पहनने की प्लेट डाई मोल्ड उपकरण में एक महत्वपूर्ण घटक है, जो असाधारण पहनने के प्रतिरोध और स्व-चिकन गुण प्रदान करता है।इसकी अनूठी रचना और सामग्री संरचना विभिन्न मोल्डिंग और डाई-कास्टिंग अनुप्रयोगों में सुचारू संचालन और लंबे जीवनकाल सुनिश्चित करती है.
पहनने की प्लेट आम तौर पर कांस्य मिश्र धातु से बनी होती है जिसमें एक स्नेहक शामिल होता है, जैसे कि ग्राफाइट या मोलिब्डेनम डिसल्फाइड। यह स्नेहक सामग्री में समान रूप से वितरित होता है,मोल्डिंग प्रक्रिया के दौरान निरंतर स्नेहन प्रदान करनाजैसे-जैसे प्लेट पहनती है, स्नेहक मुक्त हो जाता है, जो युग्मन सतहों पर घर्षण और पहनने को कम करता है।
कांस्य मिश्र धातु स्वयं उत्कृष्ट शक्ति और स्थायित्व प्रदान करता है, जिससे यह उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।मिश्र धातु के गुणों के संयोजन और आत्म स्नेहन सुविधा सुनिश्चित करता है कि पहनने प्लेट डाई मोल्ड उपकरण की कठोर मांगों का सामना कर सकते हैं.
मोल्ड उपकरण में स्व-चिकन कांस्य पहनने की प्लेट की स्थापना मोल्डिंग प्रक्रिया की दक्षता और उत्पादकता में काफी सुधार कर सकती है। घर्षण और पहनने को कम करके,प्लेट मोल्ड भागों की सटीकता और गुणवत्ता बनाए रखने में मदद करता हैइसके अतिरिक्त, रखरखाव और प्रतिस्थापन भागों की कम आवश्यकता समग्र परिचालन लागत को कम कर सकती है।
संक्षेप में, स्व-चिकन कांस्य पहनने की प्लेट एक आवश्यक घटक है, जो असाधारण पहनने के प्रतिरोध, स्व-चिकन गुण और स्थायित्व प्रदान करता है।इसकी स्थापना से दक्षता में सुधार हो सकता है, उत्पादकता और मोल्डिंग प्रक्रिया की लागत प्रभावीता।
ग्रेफाइट से सना हुआ कांस्य स्लाइड तेल रहित झाड़ियों प्लेट एक से बना एक आत्म स्नेहन असर प्लेट हैउच्च गुणवत्ता का कांस्यग्रेफाइट से भरे हुए ग्रूव के साथ।
कांस्य तेल रहित पहनने की प्लेट के लिए एक सीट के रूप में कार्य करता हैउच्च भार,जबकि ग्रेफाइट आवेषण एक ठोस, तेल मुक्त स्नेहक है।
जैसे-जैसे स्नेहक बनता है, असर और संभोग सतह के बीच एक ग्रेफाइट फिल्म बनती है, जिसके परिणामस्वरूप सापेक्ष आंदोलन की शुरुआत में घर्षण का एक कम गुणांक होता है।
• ठीक से पॉलिश
• उच्च परिशुद्धता
• आयामी सटीकता
Bronze Wear Plates से संबंधित आपूर्तिकर्ताओं, निर्माताओं, उत्पादों और विनिर्देशों को bronzegleitlager.com पर खोजें - Bronze Wear Plates की जानकारी का एक विश्वसनीय स्रोत।
औद्योगिक उपकरण और कांस्य पहनने की प्लेट घटकों उद्योग में पेशेवर,धातु के पहनने की पट्टी
मानक वीडीआई/एनएएएमएस पहनने की प्लेटें।
हम आपके चयन के लिए कांस्य पहनने की प्लेट शैलियों और आकारों की एक श्रृंखला प्रदान करते हैं।
सटीक ग्राउंड प्लेट
मोटर वाहनपहने हुए प्लेट
पहनने के उत्पाद
ग्राहक के चित्रों के आधार पर कांस्य और स्व-चिकित्सीय कांस्य पहनने की प्लेट।
ग्राहकों के उपयोग के लिए मशीनीकृत और तैयार कांस्य टुकड़ों की आपूर्ति में विशेषज्ञता।
हम अपने ग्राहकों की आवश्यकताओं के अनुसार खुद को अनुकूलित करते हैं, हमेशा तंग समय सीमाओं का पालन करते हुए एकल भागों के लिए और बड़े बैचों या श्रृंखलाओं के लिए लचीली उत्पादन क्षमता प्रदान करते हैं।
हमारे उत्पादन और नियंत्रण के साधन हमें अपने ग्राहकों द्वारा स्थापित सहिष्णुता और विनिर्देशों को पूरा करने की अनुमति देते हैं, उच्च स्तर की सटीकता तक पहुंचते हैं।
हमारी कई पूरी तरह से मशीनीकृत कांस्य पहनने वाली प्लेटें स्व-चिकन हैं। यह कांस्य प्लेट को ग्राफाइट प्लग के साथ प्लग करके प्राप्त किया जाता है।
कांस्य मिश्र धातु के बीयरिंग कांस्य पहनने की प्लेट के साथ ग्रेफाइट प्लग दोनों अच्छा पहनने के प्रतिरोध और महान आत्म स्नेहन विशेषता प्रदान करते हैं।
यह पदनाम कांस्य धक्का बीयरिंगों को बिना तेल या तेल के रखरखाव के संचालित करने में सक्षम बनाता है।
यह व्यापक रूप से उच्च भार और अंतराल आंदोलन के साथ-साथ ऑटोमोबाइल असेंबली लाइन, वाटर टरबाइन, गेट बांध,और प्लास्टिक इंजेक्शन मशीनरी.
विभिन्न कार्य स्थितियों के आधार पर विभिन्न प्रकार के विभिन्न मिश्र धातु उपलब्ध हैं।
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
ग्रेफाइट प्लग के साथ एल्यूमीनियम कांस्य
पहनें प्लेट और पहनें उत्पाद इंच या मीट्रिक आकार में उपलब्ध हैं
तेल मुक्त बीयरिंगों को उच्च भार, कम गति अनुप्रयोगों के लिए विकसित किया गया था और विशेष रूप से निर्मित ग्रेफाइट प्लग का उपयोग करके उच्च शक्ति, घुमावदार मोल्ड कांस्य से निर्मित किया जाता है।
तेल मुक्त स्लाइडिंग प्लेटों की हमारी श्रृंखला मीट्रिक और इंपीरियल आकारों में उपलब्ध है।
1 ठोस स्नेहक फिल्म
2 ठोस स्नेहक प्लग
3 कांस्य समर्थन
■ कम घर्षण गुणांक
■ कोई भी पूर्व-बोरा हुआ छेद नहीं है
■ अधिकतम सतह स्नेहन के लिए डिज़ाइन किया गया मानक प्लग पैटर्न
■ आसान स्थापना के लिए निकट सहिष्णुता
1पूर्ण स्व-चिकन
2उत्कृष्ट पहनने के प्रतिरोध
3घर्षण का कम गुणांक
4. व्यापक परिचालन तापमान रेंज
5संक्षारण और रासायनिक प्रतिरोध
6आपकी आवश्यकताओं से अधिक के लिए डिज़ाइन किया गया
7. लागत प्रतिस्पर्धी
आपको उत्पादों का एक पूरा चयन प्रदान करना जिसमें तेल रहित प्लेटें, तेल रहित पहनने वाली प्लेटें, ग्रेफाइट से छिड़का हुआ कांस्य प्लेट / पहनने वाली प्लेट और ग्रेफाइट से भरी कांस्य प्लेट शामिल हैं।

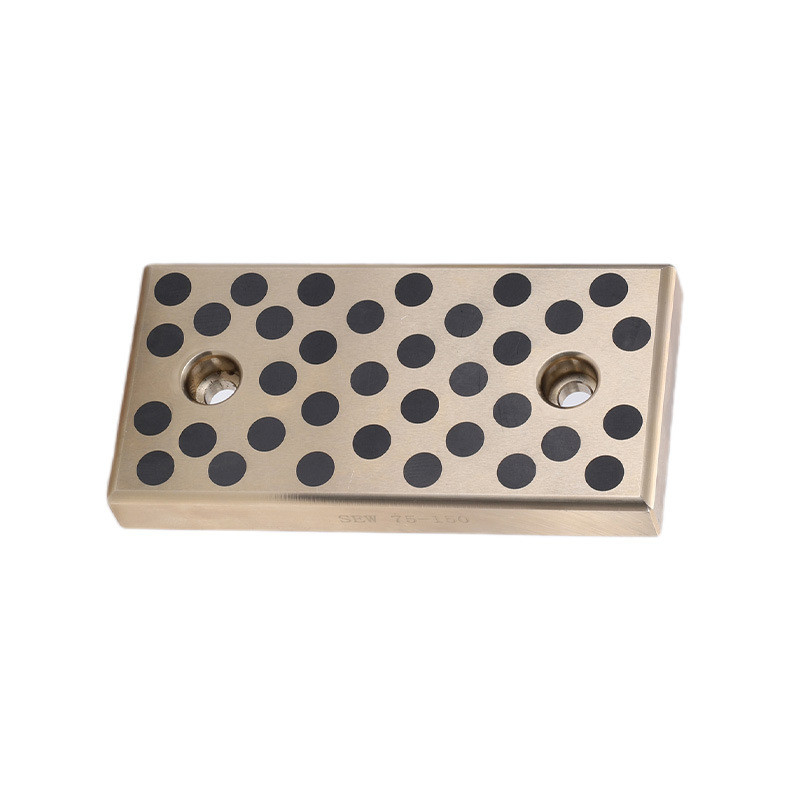

एसईएसडब्ल्यू कांस्य तेल रहित मानक स्लाइड वेयर प्लेट
| स्लाइडिंग गति v: | 30 मी/मिनट |
| आधार सामग्री: | विशेष पीतल (SO#50SP2) |
| स्व-चिकित्सीय: | हाँ |
| स्नेहक: | ग्राफाइट |
| सतह दबाव P: | 100 एन/मिमी2 |
| पी*वी-मूल्य: | 200 N/mm2 x m/min |
| ऑपरेटिंग तापमानः | -50°C / +200°C (अधिकतम 300°C) |
| घर्षण गुणांक: | 0,07 |
| स्लाइडिंग प्लेट | स्लाइड गाइड |
फ्लैट उत्पाद
ग्राफाइट प्लग के साथ या बिना कांस्य-प्लेट
माउंटिंग छेद के साथ और बिना माउंटिंग छेद के साथ स्व-चिकन L-Gibs
उत्पाद की विशेषताएं
कांस्य पहनने की प्लेटें 20 मिमी मोटी होती हैं और ग्राफाइट के साथ कांस्य सामग्री में उपलब्ध होती हैं।
सामग्रीः
* स्व-चिकित्सीय कांस्य पहनने की प्लेटें कांस्य या स्टील से निर्मित होती हैं।
प्लग पहनने की सतह के 20-25% को कवर करते हैं।
प्लास्टिक इंजेक्शन मोल्ड ■विशेष मशीनें ■प्रेस गिबिंग ■विशेष स्लाइड अनुप्रयोग
पहनने की पट्टियाँ NAAMS श्रृंखला मीट्रिक आकार
कांस्य पहनने की प्लेटें
स्लाइडिंग प्लेट, बंद SES और SOU के अनुरूप
| लेख का नाम | चौड़ाई W | लंबाई L | ऊंचाई H | l1 | l2 | सीएडी डाउनलोड | जांच |
|---|---|---|---|---|---|---|---|
| एसईएसडब्ल्यू 28-75 | 28 | 75 | 20 | 45 | - | ||
| एसईएसडब्ल्यू 28-100 | 28 | 100 | 20 | 50 | - | ||
| एसईएसडब्ल्यू 28-150 | 28 | 150 | 20 | 100 | - | ||
| एसईएसडब्ल्यू 38-75 | 38 | 75 | 20 | 45 | - | ||
| एसईएसडब्ल्यू 38-100 | 38 | 100 | 20 | 50 | - | ||
| एसईएसडब्ल्यू 38-150 | 38 | 150 | 20 | 100 | - | ||
| एसईएसडब्ल्यू 48-75 | 48 | 75 | 20 | 45 | - | ||
| एसईएसडब्ल्यू 48-100 | 48 | 100 | 20 | 50 | - | ||
| एसईएसडब्ल्यू 48-125 | 48 | 125 | 20 | 75 | - | ||
| एसईएसडब्ल्यू 48-150 | 48 | 150 | 20 | 100 | - | ||
| एसईएसडब्ल्यू 48-200 | 48 | 200 | 20 | 150 | - | ||
| एसईएसडब्ल्यू 58-75 | 58 | 75 | 20 | 45 | - | ||
| एसईएसडब्ल्यू 58-100 | 58 | 100 | 20 | 50 | - | ||
| एसईएसडब्ल्यू 58-150 | 58 | 150 | 20 | 100 | - | ||
| एसईएसडब्ल्यू 75-75 | 75 | 75 | 20 | 25 | - | ||
| एसईएसडब्ल्यू 75-100 | 75 | 100 | 20 | 50 | - | ||
| एसईएसडब्ल्यू 75-125 | 75 | 125 | 20 | 75 | - | ||
| एसईएसडब्ल्यू 75-150 | 75 | 150 | 20 | 100 | - | ||
| एसईएसडब्ल्यू 75-200 | 75 | 200 | 20 | 150 | - | ||
| एसईएसडब्ल्यू 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| एसईएसडब्ल्यू 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| एसईएसडब्ल्यू 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| एसईएसडब्ल्यू 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| एसईएसडब्ल्यू 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| एसईएसडब्ल्यू 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| एसईएसडब्ल्यू 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| एसईएसडब्ल्यू 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| एसईएसडब्ल्यू 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| एसईएसडब्ल्यू 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| एसईएसडब्ल्यू 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| एसईएसडब्ल्यू 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| एसईएसडब्ल्यू 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| एसईएसडब्ल्यू 150-250 | 150 | 250 | 20 | 200 | 100 |
1.गंदे वातावरण के प्रति असंवेदनशील
2धीमी गति पर झटके के भार और कंपन के प्रतिरोधी
3. खराब शाफ्ट सतह परिष्करण के साथ संचालन सक्षम करें
4संक्षारक परिस्थितियों के प्रति अच्छा प्रतिरोध
| सामग्री | आधार कांस्य | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | ठोस ग्रेफाइट स्नेहक | |
| घनत्व | 8.2g/cm3 | |
| तन्य शक्ति | >=755N/मिमी2 | |
| विरोधी संकुचित दृढ़ता | >=400~500KJ/m3 | |
| कठोरता | >=200HB | |
| अधिकतम भार दबाव | 100 एन/मिमी2/ 120 एन/मिमी2(500SP120) | |
| गति सीमा | 0.5m/s | |
| पीवी मूल्य सीमा | 1.65N/मिमी2.m/s | |
| घर्षण गुणांक | तेल स्नेहन | 0.03 |
| सूखी घर्षण | 0.16 | |
| कार्य तापमान |
-50~+300°C |
■ द्विपक्षीय पहनने के लिए स्व-चिकन ग्राफाइट प्लग के साथ कांस्य
■ उपयोग के लिए तैयार
■ अनुरोध पर उपलब्ध ठोस कांस्य
उत्पाद का व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन मशीनरी, शिपिंग मशीनरी, टरबाइन, इंजेक्शन मशीनरी, ऑटो मोल्ड आदि में उपयोग किया जाता है...
कांस्य के मशीनीकृत पहने हुए भाग
