| ब्रांड नाम: | viiplus Self lubricating bronze sliding bearing |
| मॉडल संख्या: | आत्म-स्नेहन असर |
| एमओक्यू: | खरीद फरोख्त |
| कीमत: | negotiate |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |
एएमईएस स्व-चिकित्सीय कांस्य ग्लीटलागर (स्लाइडिंग लेयरिंग) उच्च प्रदर्शन वाले लेयरिंग हैं जिन्हें न्यूनतम रखरखाव आवश्यकताओं के साथ सुचारू और विश्वसनीय संचालन प्रदान करने के लिए डिज़ाइन किया गया है।ये बीयरिंग एक कांस्य मिश्र धातु से बने होते हैं जिसमें स्व-चिकन गुण शामिल होते हैं, जो उन्हें बाहरी स्नेहक की आवश्यकता के बिना प्रभावी ढंग से काम करने की अनुमति देता है।
एएमईएस स्व-चिकित्सीय कांस्य ग्लिटलागर में प्रयुक्त कांस्य मिश्र धातु को इसके उत्कृष्ट पहनने के प्रतिरोध, शक्ति और संक्षारण प्रतिरोध के लिए चुना जाता है।स्व-चिकन गुण मिश्र धातु मैट्रिक्स में ठोस स्नेहक के समावेश के माध्यम से प्राप्त होते हैंये स्नेहक सामग्री पूरे असर सामग्री में समान रूप से वितरित होती है, जिससे असर और संभोग सतह के बीच एक निरंतर स्नेहक फिल्म प्रदान होती है।
एएमईएस सेल्फ-ल्यूब्रिकेटेड ब्रॉन्ज ग्लीटलागर की स्व-चिकित्सा प्रकृति आवधिक री-चिकित्सा की आवश्यकता को समाप्त करती है, जिससे रखरखाव लागत और डाउनटाइम में काफी कमी आती है।असर भी उच्च भार और प्रभाव का सामना करने के लिए डिजाइन कर रहे हैं, विभिन्न औद्योगिक अनुप्रयोगों में दीर्घकालिक विश्वसनीयता और स्थायित्व सुनिश्चित करता है।
एएमईएस स्व-चिकित्सीय कांस्य ग्लिटलेजर उच्च तापमान, उच्च आर्द्रता या रसायनों और संक्षारक एजेंटों के संपर्क में आने वाले वातावरण सहित व्यापक वातावरण में उपयोग के लिए उपयुक्त हैं।कांस्य मिश्र धातु का संक्षारण प्रतिरोध यह सुनिश्चित करता है कि कठोर परिस्थितियों में भी बीयरिंग अपने प्रदर्शन को बनाए रख सकें.
कुल मिलाकर, एएमईएस स्व-चिकित्सीय कांस्य ग्लीटलागर उन अनुप्रयोगों के लिए एक लागत प्रभावी और विश्वसनीय समाधान प्रदान करता है जिनके लिए सुचारू और रखरखाव मुक्त असर संचालन की आवश्यकता होती है।उनके स्व-चिकन गुण, स्थायित्व और संक्षारण प्रतिरोध उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं।

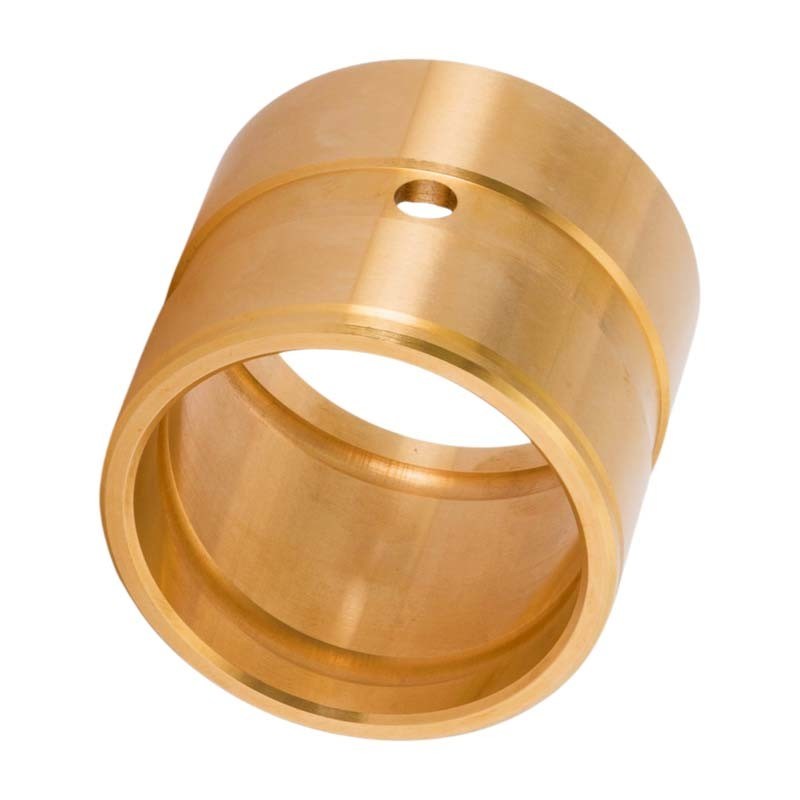

हमारे कांस्य बुशिंग C93200 (SAE 660) से मशीनीकृत कर रहे हैं
कांस्य असर, कास्टिंग प्रक्रिया का उपयोग करके, और फिर तांबे के आधार पर एक और परत कांस्य, कांस्य पाउडर, गोलाकार असर रोटेशन,इस प्रकार एक अंतराल की सतह में गठित और स्नेहन तेल या वसा अच्छी तेल फिल्म बना सकते हैं, रोटेशन से उत्पन्न कणों को अंतराल में बहुत अच्छा हो सकता है, ताकि प्राप्त किया जा सकेनिम्न पीवी मूल्य, अच्छी तेल के साथ, कम लागत, निः शुल्क रखरखाव की विशेषताओं को प्राप्त कर सकते हैं।
कांस्य बुशिंग मशीनिंग किसी भी प्रक्रिया के लिए उच्च बीयरिंगों, अच्छे संक्षारण प्रतिरोध, आयामों और अन्य प्रदर्शन के साथ बीयरिंगों का उपयोग करने का एक आसान और किफायती तरीका प्रदान करती है।
इस बीच, हम विभिन्न परिस्थितियों के अनुसार तांबे के मिश्र धातु के विभिन्न ग्रेड प्रदान कर सकते हैं, और विभिन्न आकारों की प्रसंस्करण आवश्यकताओं के अनुसार,यह आकार ग्रेड तांबे के रोलिंग बीयरिंग की तुलना में अधिक सटीक है.
सामग्री: विशेष कांस्य कास्टिंग
अनुमेय तापमानः -40~150°C
| प्रकार | सीधा | बुशिंग सामग्री | कांस्य | अधिकतम अनुमेय पीवी मूल्य सीमा ((एन/एमएम2•एम/एस) | 1.1 ¢2.0 |
|---|---|---|---|---|---|
| अधिकतम अनुमेय पीवी मूल्य ((एन/एमएम2•एम/एस) | 1.65 | अधिकतम अनुमेय भार ((एन/मिमी2) | 10 | अधिकतम अनुमत गति ((m/s) | 1.66 |
| घुड़सवार छेद फिट | H7 |
| सामग्री संरचना और गुण | ||||
| ग्रेड | जेडीबी-1यू | जेडीबी-1यूएस1 | जेडीबी-1यूएस2 | JDB-1US3 |
| सामग्री | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 |
| कठोरता HB | >210 | > 70 | > 150 | > 95 |
| तन्यता शक्ति N/mm2 | >750 | >200 | >600 | >260 |
| उपज शक्ति N/mm2 | > 450 | > 90 | >260 | > 150 |
| लम्बाई % | >12 | >25 | >10 | >8 |
| रैखिक विस्तार का गुणांक | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C |
| अधिकतम तापमान °C | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| अधिकतम भार N/mm2 | 100 | 60 | 50 | 70 |
| अधिकतम गति (सूखी) m/min | 15 | 10 | 20 | 10 |
| अधिकतम.पीवी ((चिकन) N/mm2 *m/min | 200 | 60 | 60 | 80 |
| संपीड़न विकृति 300N/mm2 | <0.01 मिमी | <0.05 मिमी | <0.04 मिमी | <0.05 मिमी |
तेल की निरंतर उपस्थिति से दौरे का खतरा समाप्त हो जाता है और असर को बिना पहने हजारों घंटों तक काम करने की अनुमति मिलती है।
इसे रखरखाव की आवश्यकता नहीं है, स्नेहक की आवश्यकता नहीं है।
10 एमपीए तक के भार और 8 मीटर प्रति सेकंड तक की गति के साथ काम करने में सक्षम।
अधिकतम कार्यशील पीवी 10 एमपीए · एम / एस की सीमा में है, लेकिन विशेष मामलों में इसे पार किया जा सकता है।
आयामी सटीकता बहुत अधिक है (व्यास में IT 5 तक) और बहुत कम शोर पैदा करता है।
भरने का तेल चुनना असर के कार्य की कुंजी है।
विप्लस में विभिन्न प्रकार के तेल (खनिज और सिंथेटिक) होते हैं जो -60° से +230° सेल्सियस तक के तापमान पर काम कर सकते हैं।
इस तेल चिपचिपाहट का एक और महत्वपूर्ण मापदंड विशेष रूप से काम करने वाली लीड और गति के लिए चुना जाता है ताकि हाइड्रोडायनामिक परिस्थितियों में असर को संचालित किया जा सके,इस प्रकार घर्षण गुणांक को कम से कम करना.
विप्लस कुछ प्रकार के सील के संपर्क में तेल के लिए विशेष समाधान भी प्रदान करता है, या खाद्य अनुप्रयोगों में उपयोग के लिए.
1उच्च भार क्षमता
2.स्वयं-चिकन सूखे ऑपरेशन के तहत
3.तरल पदार्थों की उपस्थिति में उपयोग करने की संभावना
4संक्षारक एजेंटों के प्रति अच्छी रासायनिक जड़ता
5ऑपरेटिंग तापमान की विस्तृत सीमा
6.ज्वालारोधक
7.माउंट करने में आसान
8व्यापक रूप से उपलब्ध मानक आइटम
9. मांग पर विशेष आइटम
सिलेंडरिक स्व-चिकित्सीय सिंटर किए गए बीयरिंग मानक आयाम |
|||
| घुड़सवार होने से पहले व्यास (मिमी) |
L = लंबाई (मिमी) सहिष्णुता js13 |
प्रति बैग मात्रा | |
| d = Ø आंतरिक सहिष्णुता G7 | D = Ø बाहरी सहिष्णुता s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4-5-6-8-10-12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8-10-16-20-25 10 - 12 - 15 - 16 - 20 - 25 8-10-12-15-16-20-25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8-10-12-15-16-20-25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
अनुमतियाँ μm में
रन आउटः D≤50 के लिए IT-9 और D>50 के लिए IT-10
सिलेंडरिक स्व-चिकित्सीय सिंटर किए गए बीयरिंग मानक आयाम |
||||
| घुड़सवार होने से पहले व्यास (मिमी) |
L = लंबाई (मिमी) सहिष्णुता js13 |
प्रति बैग मात्रा | ||
| d = Ø आंतरिक सहिष्णुता G7 | D = Ø बाहरी सहिष्णुता s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16-20-25-30-32-35-40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (जी8) + 10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (जी8) + 12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
सहिष्णुता μm / रन-आउट में: IT-9 D≤ 50 और IT-10 D> 50 के लिए
विशेष आयाम और शाही आकार अनुरोध पर उपलब्ध हैं
