| ब्रांड नाम: | viiplus Graphite self-lubricating bearings |
| मॉडल संख्या: | ग्रेफाइट स्व-स्नेहन बीयरिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी / टी |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |
तकिये के ब्लॉक, मिलान वाले ग्रेफाइट सेल्फ-लुब्रिकेटिंग कांस्य बुशिंग, यांत्रिक घटक हैं जिन्हें एक घूर्णन शाफ्ट का समर्थन करते हुए चिकनी और विश्वसनीय घूर्णी गति प्रदान करने के लिए डिज़ाइन किया गया है। ये तकिये के ब्लॉक विशेष रूप से ग्रेफाइट सेल्फ-लुब्रिकेटिंग कांस्य बुशिंग के साथ जोड़े जाते हैं, जो पारंपरिक स्नेहन विधियों की तुलना में कई लाभ प्रदान करते हैं।

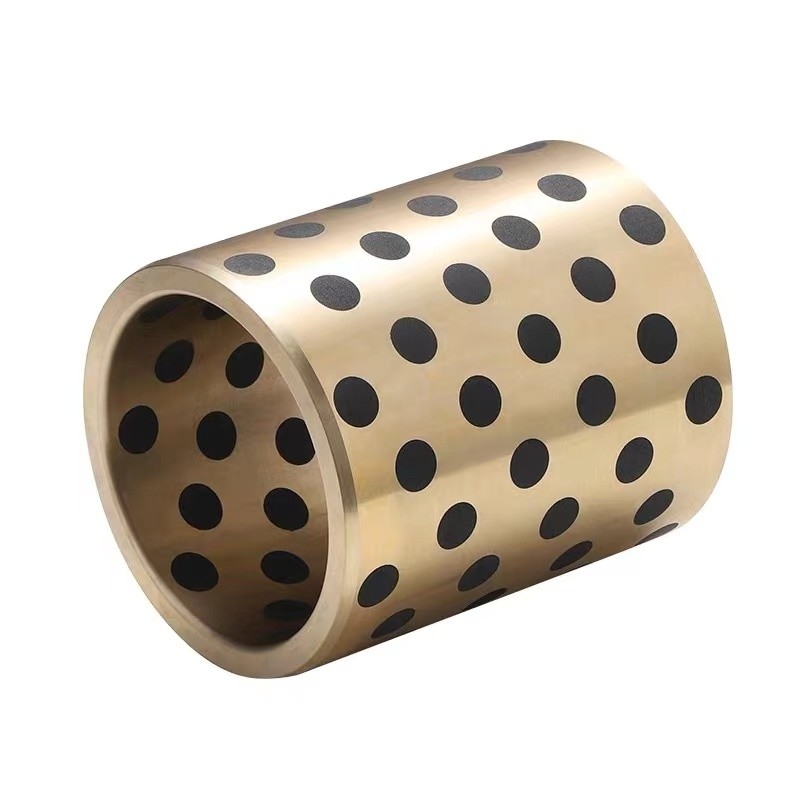

ग्रेफाइट सेल्फ-लुब्रिकेटिंग कांस्य बुशिंग एक कांस्य मिश्र धातु से बने होते हैं जिसमें सामग्री के भीतर ग्रेफाइट कण एम्बेडेड होते हैं। ये ग्रेफाइट कण प्राकृतिक स्नेहक के रूप में कार्य करते हैं, जो घूर्णन शाफ्ट और बुशिंग सतह के बीच घर्षण और घिसाव को कम करते हैं। यह बाहरी स्नेहन की आवश्यकता को समाप्त करता है, जिससे तकिये के ब्लॉक सिस्टम को अधिक रखरखाव-मुक्त और विश्वसनीय बनाया जाता है।
तकिये के ब्लॉक का आवास आमतौर पर कच्चा लोहा या स्टील से बना होता है और कांस्य बुशिंग को सुरक्षित रूप से स्थापित करने के लिए डिज़ाइन किया गया है। आवास बुशिंग के लिए सुरक्षा भी प्रदान करता है, इसे गंदगी, मलबे और अन्य दूषित पदार्थों से मुक्त रखता है जो संभावित रूप से सतह को नुकसान पहुंचा सकते हैं।
तकिये के ब्लॉक आवास और ग्रेफाइट सेल्फ-लुब्रिकेटिंग कांस्य बुशिंग का संयोजन एक मजबूत और विश्वसनीय असर प्रणाली बनाता है। इन तकिये के ब्लॉकों का उपयोग आमतौर पर मशीनरी, कन्वेयर, पंप और अन्य घूर्णन उपकरणों सहित विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में किया जाता है।
संक्षेप में, तकिये के ब्लॉक, मिलान वाले ग्रेफाइट सेल्फ-लुब्रिकेटिंग कांस्य बुशिंग, घूर्णन उपकरण के लिए एक रखरखाव-मुक्त और विश्वसनीय असर समाधान प्रदान करते हैं। कांस्य बुशिंग में एम्बेडेड ग्रेफाइट कण प्राकृतिक स्नेहन प्रदान करते हैं, घर्षण और घिसाव को कम करते हैं, जबकि तकिये के ब्लॉक आवास बुशिंग को सुरक्षित रूप से स्थापित और सुरक्षित करता है।
| आधार सामग्री: | विशेष पीतल (तकिये के ब्लॉक बेयरिंग) |
| सेल्फ-लुब्रिकेटिंग: | हाँ |
| स्नेहक: | ग्रेफाइट |
| सतह का दबाव P: | 100 N/mm² |
| स्लाइडिंग गति v: | 30 m/min |
| P*v-मान: | 200 N/mm² x m/min |
| ऑपरेटिंग तापमान: | -50°C / +200°C (अधिकतम 300°C) |
| घर्षण गुणांक: | 0,07 |
ग्रेफाइट सेल्फ-लुब्रिकेटिंग बेयरिंग, उच्च-प्रदर्शन रखरखाव-मुक्त बेयरिंग, ग्रेफाइट बेयरिंग स्लीव में उच्च घिसाव प्रतिरोध और संक्षारण प्रतिरोध होता है। ग्रेफाइट कार्य में उत्पन्न ग्रेफाइट कण बेयरिंग को अच्छी तरह से लुब्रिकेट कर सकते हैं, लेकिन यह पर्यावरणीय आवश्यकताओं वाले कार्य वातावरण के लिए उपयुक्त नहीं है।
प्रकार:-फ्लैंगड
-ठोस कांस्य
-वेल्डेड जॉइंट
-स्प्लिट जॉइंट
-क्लेंच लॉक
-सिंटर्ड / पाउडर मेटल
-ग्रेफाइट इम्प्रिग्नेटेड
| GCr15(GB/T18254-2016)=52100(ASTM/UNS)=100Cr6(DIN)रासायनिक संरचना गुणवत्ता/% | ||||
| C | Si | Mn | Mo | Cr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) रासायनिक संरचना गुणवत्ता/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 84.0-86.0 | 4.0-6.0 | ma'x 0.005 | max 0.3 | - | max 1 | max 4.0-6.0 | max 0.005 | max 0.05 | max 4.0-6.0 |
| CuZn25A16Fe3Mn3(GB/T 1176-1987)=G-CuZn25Al5(DIN)=C86300(ASTM) रासायनिक संरचना गुणवत्ता/% | |||||||||
| रासायनिक संरचना गुणवत्ता/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | स्टील+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | स्टील+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | स्टील+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
निम्नलिखित पीडीएफ हमारी कंपनी में CuZn25A16Fe3Mn3 (C86300) की उत्पाद जानकारी के बारे में है। आप विभिन्न उत्पाद प्रकार या कच्चे माल चुन सकते हैं, या आप ग्रेफाइट के आकार और व्यवस्था को अनुकूलित कर सकते हैं। सामान्य तौर पर, हमारी कंपनी ISO 4379 मानक के अनुसार उत्पाद बनाती है।
Graphite self-lubricating bearing.pdf
| haft | housing | ID | OD | Wall thickness | Oil hole | L 0 -0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
