| ब्रांड नाम: | Viiplus Wrapper bronze bearing |
| मॉडल संख्या: | आवरण कांस्य असर |
| एमओक्यू: | खरीद फरोख्त |
| कीमत: | negotiate |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | छिद्रित कांस्य असर ain सादा कांस्य लिपटे बियरिंग्स |
Wieland-B09 से CUSN8 सामग्री के साथ निर्मित लिपटे कांस्य बीयरिंग, सटीक इंजीनियरिंग और स्थायित्व के लिए एक वसीयतनामा है। CUSN8, एक उच्च माना जाने वाला कांस्य मिश्र धातु, असाधारण पहनने के प्रतिरोध और लोड-असर क्षमताओं की पेशकश करता है, जिससे यह बीयरिंगों के लिए एक आदर्श विकल्प बन जाता है जिसमें शक्ति और विश्वसनीयता दोनों की आवश्यकता होती है।
लिपटे कांस्य बीयरिंग के डिजाइन में एक रैपिंग मैकेनिज्म शामिल है जो न केवल उनकी संरचनात्मक अखंडता को बढ़ाता है, बल्कि उच्च-तनाव वातावरण में उनके प्रदर्शन में भी सुधार करता है। यह अनूठी रैपिंग तकनीक भी भार के वितरण, पहनने और आंसू को कम करने और बीयरिंग के जीवनकाल का विस्तार करने की अनुमति देती है।
उच्च गुणवत्ता वाले धातुओं और मिश्र धातुओं के एक प्रसिद्ध निर्माता, Wieland-B09, यह सुनिश्चित करता है कि इन बीयरिंगों में उपयोग की जाने वाली CUSN8 सामग्री पवित्रता और स्थिरता के सख्त मानकों को पूरा करती है। यह सुनिश्चित करता है कि बीयरिंग लगातार और मज़बूती से प्रदर्शन करते हैं, यहां तक कि सबसे अधिक मांग वाली परिस्थितियों में भी।
सारांश में, Wieland-B09 द्वारा CUSN8 सामग्री से बने लिपटे कांस्य बीयरिंग ताकत, स्थायित्व और सटीकता का एक संयोजन प्रदान करते हैं जो उद्योग में बेजोड़ है। डब्ल्यूएचओ भारी शुल्क वाली मशीनरी या उच्च-प्रदर्शन अनुप्रयोगों में उपयोग किया जाता है, ये बीयरिंग असाधारण प्रदर्शन और लंबे समय तक चलने वाली विश्वसनीयता प्रदान करना सुनिश्चित करते हैं।

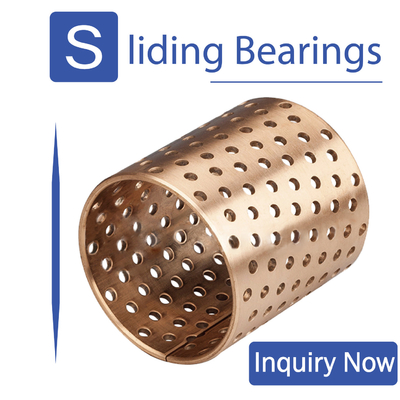

लिपटे कांस्य छिद्रित बीयरिंग लिपटे कांस्य बीयरिंगों से प्राप्त होते हैं और इसे एक सजातीय ठंड-फॉर्मेबल कांस्य (CUSN8) में भी लपेटा जाता है। मुख्य अंतर यह है कि स्लाइडिंग सतह पर लिपटे कांस्य बीयरिंग श्रृंखला इंडेंटेशन को छेद के माध्यम से बदल दिया जाता है। यह लिपटे कांस्य छिद्रित बीयरिंग श्रृंखला को इंडेंटेशन की तुलना में स्नेहक को इकट्ठा करने की अधिक क्षमता रखने की अनुमति देता है। ये छेद के माध्यम से स्नेहक जलाशयों के रूप में काम करते हैं ताकि शुरुआती गति में एक स्नेहक फिल्म जल्दी हो सके और बाद में शुरू होने वाले घर्षण को कम किया जा सके।

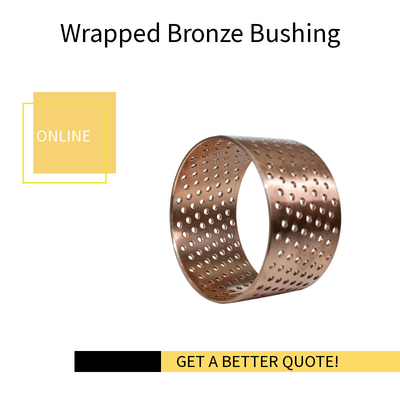

ऑर्डर लिपटे कांस्य छिद्रित बीयरिंग ऑनलाइन
हमारे ऑनलाइन लिपटे कांस्य छिद्रित बीयरिंग कैटलॉग को 10,00 से अधिक लिपटे कांस्य छिद्रित बीयरिंगों के साथ पूर्ण आकार और मॉडल के साथ डाउनलोड के लिए उपलब्ध देखें - एक मुफ्त उद्धरण प्राप्त करें!

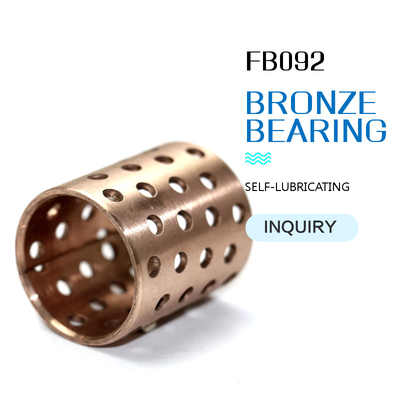

लिपटे हुए कांस्य छिद्रित बीयरिंग कांस्य सामग्री से बने पतले -पतले बीयरिंग होते हैं, जो तेल इंजेक्शन के छेद के माध्यम से समान रूप से और व्यवस्थित रूप से संसाधित होते हैं और लुढ़क जाते हैं। असर में बड़े तेल भंडारण, सुविधाजनक स्थापना और छोटे डिजाइन की मात्रा के फायदे होते हैं, और कॉपर आस्तीन के उपयोग को बदल सकते हैं, जो कि लागत को कम कर सकता है।मध्यम लोड, कम गति के अवसर।
| CUSN8/DIN 17662-1983 | ||||
| नी (%) | फ़े (%) | एसएन (%) | एसएन (%) | Cu (%) |
| ≦ 0.3 | ≦ 0.1 | 7.5 ~ 8.5 | 7.5 ~ 8.5 | आराम |
| Cusn6.5p0.1 | |||
| घन | एस.एन. | पी | अन्य |
| आराम | 6.0-7.0 | 0.1-0.25 | ≤ 0.5 |
| प्रदर्शन सूचक | डेटा | |
| अधिकतम भार | स्थैतिक भार | 120n/mm² |
| गतिज भारण | 40n/mm - | |
| अधिकतम रैखिक वेग | 2.5 मीटर/एस | |
| उच्च पीवी मूल्य | 2.8n/mm² ・ m/s | |
| घर्षण के गुणांक | 0.08 ~ 0.25 | |
| तापमान का उपयोग | -100 ℃ ~+200 ℃ | |
| थर्मल चालकता का गुणांक | 60w/m ・ k | |
| थर्मल विस्तार का गुणांक | 15 × -6/के | |
Rhomboid तेल नाली, लिपटे कांस्य छिद्रित बीयरिंग, क्योंकि नाली में एक निश्चित गहराई होती है, इसलिए इसमें तेल को स्टोर करने की एक निश्चित क्षमता होती है, बंद उपयोग की जगह में, एक बहुत अच्छा आत्म-चिकनाई प्रभाव खेल सकता है, तेल और ग्रीस को लंबे समय तक कांस्य असर आस्तीन में संग्रहीत किया जा सकता है।
लिपटे कांस्य छिद्रित बीयरिंग आईएसओ 3547 को संदर्भित करते हैं, आप अधिक तकनीकी आवश्यकताओं के लिए यहां क्लिक कर सकते हैंआईएसओ 3547 भाग .pdf

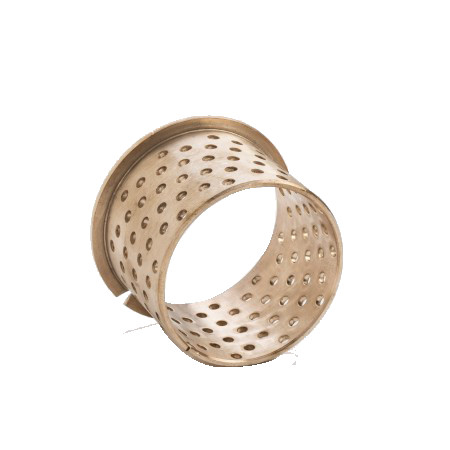

इसलिए, आप के प्रकारों को अनुकूलित कर सकते हैंलिपटे कांस्य बीयरिंगहमसे तेल स्लॉट छेद, जैसे कि छेद या प्रकार के हीरे का तेल स्लॉट, निकला हुआ किनारा संरचना या टाइप स्ट्रेट बैरल संरचना, और अधिक विशेष सामग्री। उदाहरण के लिए, आप हमसे CUSN8 सामग्री को अनुकूलित कर सकते हैं, जो पर्यावरण के अनुकूल और लीड-फ्री है, जो चिकित्सा उपचार, भोजन और अन्य मशीनरी के लिए उपयुक्त है।
| H8 | H7 | डी | डी | टी | एच- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
अधिक लिपटे कांस्य छिद्रित बीयरिंग जानकारी के लिए पीडीएफ के लिए यहां क्लिक करेंलिपटे कांस्य बुशिंग। पीडीएफ
मानक दीया। |
ओडसाइज़ करना |
आवास बोर |
इशारा करना |
शाफ्ट व्यास |
|---|---|---|---|---|
| 10 ~ 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18 ~ 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30 ~ 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50 ~ 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80 ~ 120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120 ~ 180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250 ~ 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
आप मशीनरी, कंस्ट्रक्शन मशीनरी, ऑटोमोबाइल ट्रैक्टर चेसिस, मशीन टूल उद्योग और खनन मशीनरी को उठाने में उपयोग कर सकते हैं, लेकिन यह भी झाड़ी, फली हुई झाड़ी, थ्रस्ट गैसकेट और बॉल बाउल और अन्य रूपों में भी बनाया जा सकता है।
