| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | थ्रस्ट वाशर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 8000000 Piece / Pieces एक सप्ताह |

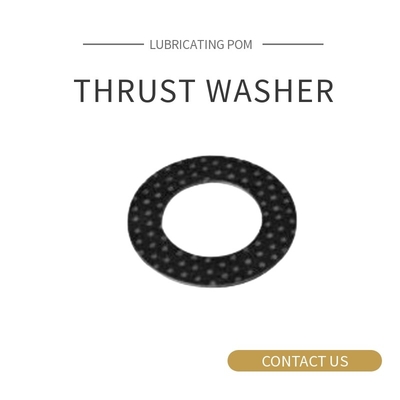

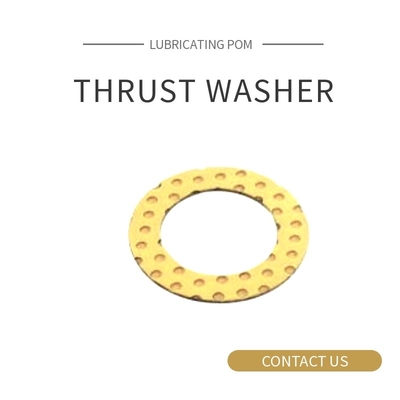

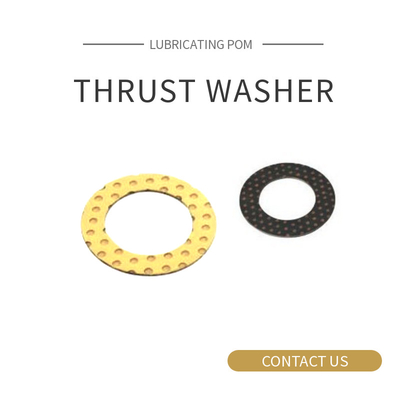

MoS2 थ्रस्ट वॉशर एक सटीक-इंजीनियर घटक है जो थ्रस्ट बेयरिंग सिस्टम में महत्वपूर्ण भूमिका निभाता है। MoS2 (मोलिब्डेनम डाइसल्फ़ाइड) और अन्य उच्च-गुणवत्ता वाली सामग्रियों के संयोजन से बना, यह असाधारण घिसाव प्रतिरोध और घर्षण-घटाने वाले गुण प्रदान करता है।
POM (पॉलीऑक्सीमेथिलीन) का उपयोग अक्सर थ्रस्ट वॉशर के लिए एक आधार सामग्री के रूप में किया जाता है, जो उत्कृष्ट यांत्रिक गुण और स्थिरता प्रदान करता है। कम कार्बन स्टील सुदृढीकरण वॉशर की संरचनात्मक अखंडता और स्थायित्व को और बढ़ाता है।
पॉलीमर थ्रस्ट वॉशर, अपनी अनूठी संरचना के साथ, चिकनी और कुशल संचालन बनाए रखते हुए उच्च भार और तापमान का सामना करने में सक्षम है। यह इसे भारी मशीनरी और उपकरणों सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उपयुक्त विकल्प बनाता है।
थ्रस्ट बेयरिंग असेंबली के एक हिस्से के रूप में, थ्रस्ट बेयरिंग वॉशर समान रूप से भार वितरित करके और घर्षण को कम करके विश्वसनीय और स्थिर प्रदर्शन सुनिश्चित करता है। इसका सटीक-फिट डिज़ाइन बेयरिंग सिस्टम के भीतर एक सुरक्षित और लंबे समय तक चलने वाला फिट सुनिश्चित करता है।
संक्षेप में, MoS2 थ्रस्ट वॉशर, POM, कम कार्बन स्टील और पॉलीमर सामग्री के संयोजन के साथ, थ्रस्ट बेयरिंग सिस्टम के लिए एक उच्च-प्रदर्शन समाधान प्रदान करता है। यह चिकनी और कुशल संचालन, कम घिसाव और घर्षण, और बढ़ी हुई स्थायित्व सुनिश्चित करता है, जिससे यह औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन जाता है।
बेयरिंग फॉर्म ऑर्डर करने के लिए बनाए गए: ISO 4379 के अनुसार कांस्य मिश्र धातु के साथ बेलनाकार झाड़ियाँ, ISO, DIN या ग्राहक डिज़ाइन के अनुसार विशेष भाग, विशेष मिश्र धातु थ्रस्ट वॉशर: सीमा स्नेहन थ्रस्ट वॉशर गैस्केट
थ्रस्ट वॉशर श्रेणी: तेल मुक्त स्व-चिकनाई बेयरिंग
थ्रस्ट वॉशर मॉडल: sf-2wc
सामग्री संगठन
1. संशोधित पॉलीफॉर्मेल्डिहाइड (POM) और लीड का मिश्रण उच्च घिसाव प्रतिरोध और कम घर्षण गुणांक रखता है, यहां तक कि तत्काल तेल की कमी की स्थिति में भी। बेयरिंग की सतह को नियमित रूप से तेल भंडारण गड्ढे के एक सर्पिल कोण के साथ व्यवस्थित किया जाता है, असेंबली, ग्रीस के साथ लेपित होनी चाहिए।
2. 0.2-0.3 मिमी की तांबे के पाउडर की परत में अच्छी भार वहन क्षमता और घिसाव प्रतिरोध होता है, और अच्छी तापीय चालकता समय पर बेयरिंग के संचालन के दौरान उत्पन्न गर्मी को स्थानांतरित कर सकती है। समग्र सामग्री तांबे के पाउडर बॉल के अंतर में प्रवेश कर सकती है और बंधन शक्ति में सुधार कर सकती है।
3. कम कार्बन स्टील 0.4~2.2, बेयरिंग की भार वहन क्षमता और गर्मी हस्तांतरण कार्य में सुधार करता है।
4. तांबा/टिन इलेक्ट्रोप्लेटिंग, तांबे की कोटिंग 0.008 मिमी, टिन कोटिंग 0.05 मिमी, ताकि बेयरिंग में अच्छा संक्षारण प्रतिरोध कार्य हो।
| Di (मिमी) | Do (मिमी) | ST (मिमी) | dD (मिमी) | dP (मिमी) | Ha अधिकतम। (मिमी) | Ha मिनट। (मिमी) | |
| WC08DX | 10 | 20 | 1.58 | 1.2 | 0.95 | ||
| WC10DX | 12 | 24 | 1.58 | 1.75 | 18 | 1.2 | 0.95 |
| WC12DX | 14 | 26 | 1.58 | 2.25 | 20 | 1.2 | 0.95 |
| WC14DX | 16 | 30 | 1.58 | 2.25 | 22 | 1.2 | 0.95 |
| WC16DX | 18 | 32 | 1.58 | 2.25 | 25 | 1.2 | 0.95 |
| WC18DX | 20 | 36 | 1.58 | 3.25 | 28 | 1.2 | 0.95 |
| WC20DX | 22 | 38 | 1.58 | 3.25 | 30 | 1.2 | 0.95 |
| WC22DX | 24 | 42 | 1.58 | 3.25 | 33 | 1.2 | 0.95 |
| WC24DX | 26 | 44 | 1.58 | 3.25 | 35 | 1.2 | 0.95 |
| WC25DX | 28 | 48 | 1.58 | 4.25 | 38 | 1.2 | 0.95 |
| WC30DX | 32 | 54 | 1.58 | 4.25 | 43 | 1.2 | 0.95 |
| WC35DX | 38 | 62 | 1.58 | 4.25 | 50 | 1.2 | 0.95 |
| WC40DX | 42 | 66 | 1.58 | 4.25 | 54 | 1.2 | 0.95 |
| WC45DX | 48 | 74 | 2.6 | 4.25 | 61 | 1.7 | 1.45 |
| WC50DX | 52 | 78 | 2.6 | 4.25 | 65 | 1.7 | 1.45 |
यह विशेष रूप से घूर्णन गति, भारी भार और कम गति के तहत झूलती गति के साथ-साथ उन हिस्सों के लिए उपयुक्त है जो अक्सर भार के तहत खोले और बंद किए जाते हैं लेकिन तरल स्नेहन बनाना आसान नहीं होता है। सीमा स्नेहन की स्थिति में, इसका उपयोग बिना ईंधन भरने और रखरखाव के लंबे समय तक किया जा सकता है, और प्रक्रिया में ईंधन भरने से बेयरिंग का सेवा जीवन बढ़ सकता है। इसकी सतह पर प्लास्टिक की परत बुशिंग बनने पर एक निश्चित मात्रा में मार्जिन छोड़ सकती है, और छेद में दबाए जाने के बाद स्वयं द्वारा संसाधित की जा सकती है, ताकि बेहतर असेंबली आकार प्राप्त किया जा सके।
वर्तमान में, इसका उपयोग मुख्य रूप से धातु विज्ञान मशीनरी, खनन मशीनरी, जल संरक्षण मशीनरी, ऑटोमोबाइल चेसिस, निर्माण मशीनरी, कृषि मशीनरी, स्टील रोलिंग मशीनरी आदि में किया जाता है।
Sf-2wc गैस्केट श्रृंखला मानक आकार
|
शाफ्ट का आकार |
थ्रस्ट वॉशर का आकार |
थ्रस्ट वॉशर का आकार |
स्थापना आयाम |
||||||
|
d +0.25 |
D -0.25 |
T -0.05 |
M±0.125 |
|
t±0.20 |
D1+0.12 |
|||
|
8 |
SF-2WC 10 |
10 |
20 |
1.5 |
15 |
1.5 |
1.0 |
20 |
|
|
10 |
SF-2WC 12 |
12 |
24 |
18 |
24 |
||||
|
12 |
SF-2WC 14 |
14 |
26 |
20 |
2.0 |
26 |
|||
|
14 |
SF-2WC 16 |
16 |
30 |
23 |
30 |
||||
|
16 |
SF-2WC 18 |
18 |
32 |
2.0 |
25 |
32 |
|||
|
18 |
SF-2WC 20 |
20 |
36 |
28 |
3.0 |
36 |
|||
|
20 |
SF-2WC 22 |
22 |
38 |
30 |
38 |
||||
|
22 |
SF-2WC 24 |
24 |
42 |
33 |
42 |
||||
|
24 |
SF-2WC 26 |
26 |
44 |
35 |
44 |
||||
|
26 |
SF-2WC 28 |
28 |
48 |
38 |
4.0 |
48 |
|||
|
30 |
SF-2WC 32 |
32 |
54 |
43 |
54 |
||||
|
36 |
SF-2WC 38 |
38 |
62 |
50 |
62 |
||||
|
40 |
SF-2WC 42 |
42 |
66 |
54 |
66 |
||||
|
46 |
SF-2WC 48 |
48 |
74 |
61 |
1.5 |
74 |
|||
|
50 |
SF-2WC 52 |
52 |
78 |
65 |
78 |
||||
|
60 |
SF-2WC 62 |
62 |
90 |
76 |
90 |
||||
1. संशोधित पॉलीफॉर्मेल्डिहाइड (POM) और लीड का मिश्रण उच्च घिसाव प्रतिरोध और कम घर्षण गुणांक रखता है, यहां तक कि तत्काल तेल की कमी की स्थिति में भी। बेयरिंग की सतह को नियमित रूप से तेल भंडारण गड्ढे के एक सर्पिल कोण के साथ व्यवस्थित किया जाता है, असेंबली, ग्रीस के साथ लेपित होनी चाहिए।
2. 0.2-0.3 मिमी की तांबे के पाउडर की परत में अच्छी भार वहन क्षमता और घिसाव प्रतिरोध होता है, और अच्छी तापीय चालकता समय पर बेयरिंग के संचालन के दौरान उत्पन्न गर्मी को स्थानांतरित कर सकती है। समग्र सामग्री तांबे के पाउडर बॉल के अंतर में प्रवेश कर सकती है और बंधन शक्ति में सुधार कर सकती है।
3. कम कार्बन स्टील 0.4~2.2, बेयरिंग की भार वहन क्षमता और गर्मी हस्तांतरण कार्य में सुधार करता है।
4. तांबा/टिन इलेक्ट्रोप्लेटिंग, तांबे की कोटिंग 0.008 मिमी, टिन कोटिंग 0.05 मिमी, ताकि बेयरिंग में अच्छा संक्षारण प्रतिरोध कार्य हो।
समग्र बेयरिंग: सीमा लुब्रिकेटेड बेयरिंग उच्च गुणवत्ता वाली कम कार्बन स्टील प्लेट से बना है, जिसके बीच में सिंटर्ड गोलाकार कांस्य पाउडर है, सतह रोलिंग संशोधित पॉलीएम्ब्रोस (POM) और तेल भंडारण गड्ढा है। अच्छी भार वहन क्षमता, अच्छा घिसाव प्रतिरोध। यह सामान्य तापमान की स्थिति और कम गति वाले भारी लोडिंग स्थानों के लिए उपयुक्त है, पारंपरिक तांबे की आस्तीन को बदलें, दोनों लागत कम करते हैं और सेवा जीवन का विस्तार करते हैं। सीमा स्नेहन की स्थिति में लंबे समय तक तेल भरने के रखरखाव के बिना, लेकिन ओवरलेयर तेल भरने से बेयरिंग का सेवा जीवन लंबा हो जाता है। सतह प्लास्टिक को संसाधित और ढाला जाने पर एक निश्चित मात्रा में मार्जिन रखा जा सकता है, और इसे सीट छेद में इकट्ठा और दबाए जाने के बाद स्वयं द्वारा संसाधित किया जा सकता है, ताकि बेहतर असेंबली आकार प्राप्त किया जा सके।
इसका व्यापक रूप से ऑटोमोबाइल चेसिस, फोर्जिंग और प्रेसिंग मशीन, धातु विज्ञान और खनन मशीनरी, इंजीनियरिंग मशीनरी, पानी और बिजली, स्टील रोलिंग उद्योग और अन्य क्षेत्रों में उपयोग किया जाता है। उत्पाद की सतह में लीड नहीं होता है, उपयोग डोमेन पर्यावरण संरक्षण अनुरोध डोमेन तक विस्तारित हो सकता है।
अधिकतम बेयरिंग दबाव (स्थिर): 250 N/mm2
अधिकतम बेयरिंग दबाव (गतिशील): 140N/mm 2
घर्षण गुणांक (ग्रीस स्नेहन): 0.05 ~ 0.25
अधिकतम स्लाइडिंग गति (ग्रीस स्नेहन): 2.5m/s
अधिकतम PV मान (ग्रीस स्नेहन): 2.8n/mm2. M/s
ऑपरेटिंग तापमान: -40℃~+130℃
DX0606, DX0608, DX0610, DX0806, DX0808, DX0810, DX1010, DX1012, DX1015, DX1020, DX1210, DX1212, DX1220, DX1225, DX1310, DX1412, DX1415, DX1420, DX1425, DX1510, DX1512, DX1515, DX1520, DX1625, DX1610, DX1710, DX1712, DX1720, DX1810, DX1812, DX1815, DX1820, DX1825, DX2012, DX2015, DX2020, DX2025, DX2030, DX2210, DX2212, DX 2215, DX2220, DX2225, DX2230, DX2415, DX 2420, DX 2425, DX 2512, DX 2515, DX 2525, DX 2525, DX 2540, DX 2550, DX 2815, DX 2820, DX 2840, DX 3012, DX 3015, DX 3025, DX 3030, DX 3030, DX 3040, DX 3220, DX 3230, DX 3240, DX 3512, DX 3515, DX 3525, DX 3540, DX 3550, DX3815, DX 3830, DX 3840, DX 4025, DX 4040, DX 4050, DX 4520, DX 4525, DX 4540, DX 4550, DX 5020, DX 5030, DX 5040, DX 5050, DX 5060, DX 5530, DX 5540, DX 5560, DX 6040, DX 6060, DX 6060, DX 6060, DX 6530, DX 6540, DX 7040, DX 7060, DX 7060, DX 7060, DX 7080, DX 7530, DX 7540, DX 7550, DX 7560, DX 7570, DX 7580, DX 8040, DX 8060, DX 8080, DX 80100, DX 8540, DX 8560, DX 8580, DX 85100, DX9040, DX 9050, DX 9060, DX 9080, DX 90100
VIIPLUS चीन में ठोस उद्यमों में से एक है जो स्व-चिकनाई बेयरिंग, स्लाइडिंग बेयरिंग, समग्र बेयरिंग, तेल मुक्त बेयरिंग, ड्राई बेयरिंग और रखरखाव-मुक्त बेयरिंग के उत्पादन में विशेषज्ञता रखता है। उत्पादों की गुणवत्ता और प्रदर्शन विदेशी समकक्षों के स्तर तक पहुंच गए हैं।
अनुप्रयोग क्षेत्र

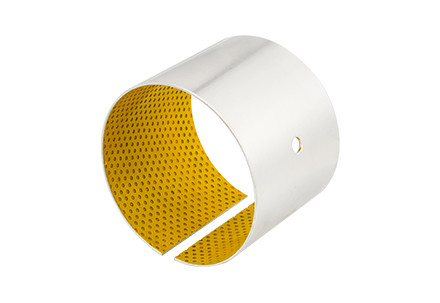

सामग्री विशेषताओं और प्रदर्शन के संयोजन के कारण, COMPOSITE WASHER बुशिंग का उपयोग सामान्य स्व-चिकनाई बेयरिंग की तुलना में अधिक व्यापक रूप से किया गया है और बढ़ावा दिया गया है। पतली दीवार संरचना, छोटा आकार, हल्का वजन, COMPOSITE बुशिंग बुशिंग का उपयोग करना आसान बनाता है। घिसाव-प्रतिरोधी परत मिश्रण की सामग्री गुणों के आधार पर, pom उत्पाद उन अनुप्रयोगों के लिए उपयुक्त हैं जिन्हें बनाए रखना मुश्किल है और तेल डालना मुश्किल है, तेल मुक्त और कम तेल वाले अनुप्रयोग। उपयोग के दौरान, मिश्रण पीसने वाले शाफ्ट को शाफ्ट काटने से बचाने के लिए एक ट्रांसफर फिल्म बनाता है। मिश्रण में उत्कृष्ट घिसाव प्रतिरोध और कम घर्षण गुणांक होता है, साथ ही लोचदार-प्लास्टिकिटी की एक उचित मात्रा होती है, जो व्यापक संपर्क सतह पर तनाव को वितरित कर सकती है, इस प्रकार स्लाइडिंग बेयरिंग उत्पादों की भार वहन क्षमता में सुधार होता है (देखें)। इसलिए, स्लाइडिंग बेयरिंग उत्पाद घूर्णन, झूलने, अक्षीय स्लाइडिंग और अन्य अवसरों के लिए उपयुक्त हैं।
कृषि मशीनरी और खाद्य मशीनरी
ट्रैक्टर, कंबाइन हार्वेस्टर, बेलिंग मशीन (घास, पुआल, आदि); बेलिंग प्रेस, मांस प्रसंस्करण उपकरण, आलू हार्वेस्टर, स्प्रे मशीन, अनाज ड्रायर, रोपण उपकरण, शराब बनाने के उपकरण, आदि।
कार उद्योग
उद्योग के विशिष्ट अनुप्रयोगों में शामिल हैं: थ्रॉटल, ब्रेक और क्लच पेडल, मिरर समायोजन तंत्र, वाइपर, विंडोज होस्टिंग तंत्र, सनरूफ संगठन, जॉयस्टिक, सीट बेल्ट टेंशनिंग तंत्र, सीट समायोजन तंत्र, शॉक अवशोषक, इंजन, सस्पेंशन, कार्बोरेटर, डोर हिंज, सूटकेस, हुड हिंज, टाई रॉड और बॉल हेड के साथ, थ्रॉटल वाल्व, स्टीयरिंग कॉलम और स्टीयरिंग डिवाइस, आदि।
घरेलू उपकरण, वाणिज्यिक उपकरण, अस्पताल उपकरण
एयर कंडीशनिंग, वैक्यूम क्लीनर, डिशवॉशर, सिलाई मशीन, वाशिंग मशीन, रेफ्रिजरेटर, कॉपियर, प्रिंटर, स्कैनर, मेल प्रोसेसिंग सिस्टम, लेटर सॉर्टिंग डिवाइस, डेंटल उपकरण, एक्स-रे उपकरण, ऑपरेटिंग टेबल, आदि।
हाइड्रोलिक उद्योग
गियर पंप, पानी का पंप, पिस्टन पंप, बॉल वाल्व, बटरफ्लाई वाल्व, मिक्सिंग वाल्व, कंट्रोल वाल्व, रेसिप्रोकेटिंग एयर कंप्रेसर, हाइड्रोलिक ब्रेक, सेंट्रीफ्यूगल कंप्रेसर, हाइड्रोलिक सिलेंडर, आदि।
निर्माण मशीनरी, मशीनरी उद्योग
एक्सावेटर, हाइड्रोलिक लिफ्ट, कंक्रीट मिक्सर, फोर्क-लिफ्ट ट्रक, हाइड्रोलिक सिलेंडर, बेल्ट टेंशनिंग डिवाइस, क्रेन, मोर्टार ट्रक, पैलेट फोर्क-लिफ्ट ट्रक, वायवीय लिफ्ट, बुलडोजर, एस्केलेटर, पैदल मार्ग, भारी ट्रेलर, तरल जलसेक उपकरण, साइड लोडर, आदि।
अन्य अनुप्रयोग
साइकिल, मोटरसाइकिल, उपकरण, कताई मशीनें, रेसिप्रोकेटिंग आरी, कटिंग मशीनें, कपड़ा मशीनें, बुनाई मशीनें, बटन मशीनें, पैकेजिंग सिस्टम, कील मशीनरी उपकरण, कांच निर्माण उपकरण, आदि।
