| ब्रांड नाम: | VIIPLUS Graphite Bronze self-lubricating bearing |
| मॉडल संख्या: | आत्म-स्नेहन असर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी / टी |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |
धातुकर्म निरंतर कास्टिंग के क्षेत्र में, मशीन ट्रेन समर्थन प्रणाली पूरे कास्टिंग प्रक्रिया के सुचारू और कुशल संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाती है।इस प्रणाली के विभिन्न घटकों में से, उच्च शक्ति वाले पीतल के बुशिंग अपने अद्वितीय गुणों और कार्यों के कारण एक प्रमुख तत्व के रूप में बाहर खड़े हैं।
उच्च शक्ति वाले पीतल के बुशिंग को निरंतर कास्टिंग प्रक्रिया के दौरान होने वाले चरम बल और तापमान का सामना करने के लिए डिज़ाइन किया गया है।ये बुशिंग उत्कृष्ट शक्ति प्रदर्शित करते हैं, पहनने के प्रतिरोध, और थर्मल स्थिरता. यह उन्हें प्रभावी ढंग से समर्थन और मशीन ट्रेन के चलती भागों का मार्गदर्शन करने के लिए अनुमति देता है,सटीक संरेखण सुनिश्चित करना और गलत संरेखण या क्षति के जोखिम को कम करना.
इन बुशिंग्स के लिए मुख्य सामग्री के रूप में पीतल का उपयोग गुणों के अपने असाधारण संयोजन के कारण होता है। पीतल एक तांबा-जस्ता मिश्र धातु है जो उत्कृष्ट मशीनीकरण, लचीलापन,और जंग प्रतिरोधइन गुणों के साथ-साथ इसकी उच्च शक्ति और पहनने के प्रतिरोध, पीतल के बुशिंग को धातु उद्योग में अनुप्रयोगों के लिए आदर्श बनाते हैं।
अपने भौतिक गुणों के अतिरिक्त, उच्च शक्ति वाले पीतल के बुशिंग को भी सटीकता और विस्तार पर ध्यान देने के साथ डिज़ाइन किया गया है। बुशिंग को सटीक विनिर्देशों के अनुसार निर्मित किया जाता है,यह सुनिश्चित करना कि वे मशीन ट्रेन समर्थन प्रणाली के भीतर पूरी तरह से फिट होंयह सटीक फिट न केवल सिस्टम के समग्र प्रदर्शन में सुधार करता है बल्कि रखरखाव और मरम्मत की आवश्यकता को भी कम करता है।
कुल मिलाकर, उच्च शक्ति वाले पीतल के बुशिंग धातु विज्ञान निरंतर कास्टिंग मशीन ट्रेन समर्थन प्रणाली का एक आवश्यक घटक हैं।इनकी अनूठी विशेषताएं और सटीक डिजाइन यह सुनिश्चित करते हैं कि कास्टिंग प्रक्रिया सुचारू और कुशलता से चले, डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए।

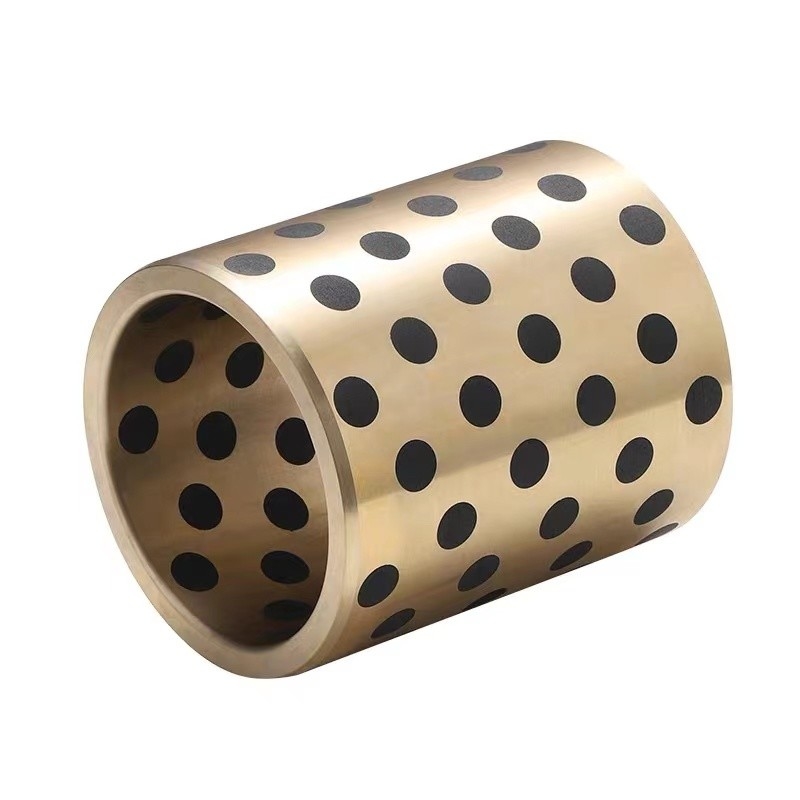

वीएसबी-जेडीबी-1 ठोस माउंट असर एक पीतल मैट्रिक्स में स्थित है।ठोस ग्रेफाइट या MoS2 स्नेहक के साथ एक उच्च प्रदर्शन ठोस स्नेहक जो तेल फिल्म की सीमाओं के साथ बीयरिंगों के सामान्य स्नेहन को बाधित करता हैप्रयोग की प्रक्रिया में घर्षण की गर्मी से स्नेहन ठोस हो जाता है और शाफ्ट के घर्षण से तेल का गठन होता है, पाउडर का सह-स्नेहन उत्कृष्ट परिस्थितियों में होता है।इसकी कठोरता एक बार औसत तांबे आस्तीन से अधिक है, पहनने के प्रतिरोधी गुण भी एक बार है। वर्तमान में उत्पाद का उपयोग धातु विज्ञान निरंतर कास्टिंग मशीन, ट्रेन समर्थन, इस्पात रोलिंग उपकरण, खनन मशीनरी, जहाजों,गैस टरबाइन और अन्य उच्च तापमान, उच्च भार, कम गति भारी भार और अन्य अवसरों।
· के लिए इस्तेमाल किया जा सकता हैलंबे समय तक रखरखाव के बिना;
· उच्च स्थैतिक भार और गतिशील भार के लिए डिज़ाइन किया गया;
· इसमें घर्षण गुणांक बहुत कम और स्थिर होता है और कोई "अडेशन" घटना नहीं होती है;
• धूल प्रतिरोध, संक्षारण प्रतिरोध, प्रभाव प्रतिरोध और किनारे भार प्रतिरोध;
· धातु के आधार पर हैअच्छी झटके-अवशोषण क्षमता;
· व्यापक तापमान सीमा में इस्तेमाल किया जा सकता है;
· रिसीप्रोकैटिंग, रोटेटिंग और ऑसिलेटिंग स्थितियों के लिए उपयुक्त जहां स्टार्टअप अक्सर होता है और तेल फिल्म बनाना मुश्किल होता है;
· बहुत कम पहनने की दर, लंबी सेवा जीवन।
| ZCuSn6Zn6Pb3 | ||||
| Sn(%) | अल् ((%) | Fe ((%) | पीबी ((%) | क्यु ((%) |
| 6 | 0.002 | 0.05 | 6 | आराम करना |
| (तन्यता शक्ति) σb (MPa) | ≥420 | |||
| (विस्तार) δ5 (%) | ≥10 | |||
| सब्सट्रेट सामग्री | CuSn6Zn6Pb3 | अधिकतम परिचालन तापमान °C | 300 | |
| अंतिम गतिशील भार N/mm2 | 100 | |||
| घर्षण गुणांक u | <0.16 | अधिकतम स्लाइडिंग गति m/s | सूखी | 0.4 |
| मूल कठोरता HB |
210~270 |
तेल | 5 | |
| वीएसबी-जेडीबी-1 | वीएसबी-जेडीबी-2 | वीएसबी-जेडीबी-3 | वीएसबी-जेडीबी-4 | वीएसबी-जेडीबी-5 | |||
|---|---|---|---|---|---|---|---|
| वीएसबी-जेडीबी-2 | वीएसबी-जेडीबी-22 | वीएसबी-जेडीबी-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | स्टील+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| आईएसओ 1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | स्टील+ CuSn6Zn6Pb3 Fe3Ni5 |
- | बी1 |
| डीआईएन | G-CuZn25 अल5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | स्टील+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| जेआईएस | एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| एएसटीएम/यूएनएस | C86300 | C83600 | C95500 | C90500 | C83600 | वर्ग 40 | 52100 |
| (बीएस) | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
| ठोस बुशिंग, ब्रॉन्ज में ल्यूब्रिकेंट प्लग के साथ, डीआईएन 1850/आईएसओ 4379, रखरखाव मुक्त | |||
| तकनीकी विवरण | |||
| विशिष्ट भार क्षमता स्थिर | 150 [एन/मिमी2] | तापमान तनाव | - 100 [°C] से + 300 [°C] |
| विशिष्ट भार क्षमता गतिशील | 100 [एन/मिमी2] | ||
| स्लाइडिंग गति | ≤ 0.3 से 1.0 [m/s] | अधिकतम पीवी मूल्य | 1.5 [N/mm2 x m/s] |
| घर्षण मूल्य | 0.03 [μ] से 0.2 [μ] चिकनाई/सूखी | कठोरता | 190-220 HB |
| सामग्री | |||
| सहायक सामग्री | CuZn25Al5 | अन्य सामान्य रूप से प्रयुक्त कांस्य मिश्र धातु | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| स्लाइडिंग लेयर | ठोस स्नेहक की सतहः एप. 25-30% | ||
| सहिष्णुता का विवरण | |||
| आवास Ø | H7 | शाफ्ट सहिष्णुता | f7 या h6 |
| घुड़सवार होने के बाद आंतरिक-Ø को बुश करना | कृपया हमारे बिक्री इंजीनियरों से परामर्श करें, मानक वितरित सहिष्णुताः r6 या E7 | ||
| शाफ्ट सामग्री | |||
| शाफ्ट की कठोरता कांस्य मिश्र धातु की तुलना में कम से कम 70-100HB कठिन होनी चाहिए। | |||
| सतह की कठोरता ≤ Ra 0.8 | |||
| गुण | |||
| यह उच्चतम परिचालन मांगों को पूरा करता है और सदमे के भार के लिए उपयुक्त है। मिश्र धातु के आधार पर, यह संक्षारण प्रतिरोधी है और लंबे जीवनकाल के साथ अत्यधिक पहनने के प्रतिरोधी भी है। | |||
| आवेदन का दायरा | |||
| क्रेन, खनन मशीनें, निर्माण मशीनरी, अपतटीय और समुद्री अनुप्रयोग, इस्पात संयंत्र, जल ऊर्जा और जल यांत्रिक | |||
| रखरखाव | |||
| यह एक रखरखाव-मुक्त असर सामग्री है, लेकिन प्रारंभिक वसाकरण प्रक्रिया के लिए अनिवार्य है। एक लिथियम उम्र बढ़ने प्रतिरोधी वसा का उपयोग किया जाना चाहिए। | |||
| माउंटिंग सलाह | |||
| आवास | चैंफर न्यूनतम 1.5 मिमी x 15-45°, आसान बुशिंग संरेखण के लिए | ||
| शाफ्ट | चाम्फर 5 मिमी x 15°, शाफ्ट को आसानी से सम्मिलित करने के लिए | ||
| छोटे व्यास के लिए, ओडी को दबाए जाने से पहले तेल लगाया जाना चाहिए। | |||
| बड़े व्यास के लिए फ्रीज फिटिंग के लिए सूखी बर्फ का प्रयोग किया जाना चाहिए। |
|||
1तेल आपूर्ति उपकरण की आवश्यकता नहीं, तेल इंजेक्शन छेद, तेल टैंक प्रसंस्करण तेल आपूर्ति उपकरण की लागत, प्रसंस्करण लागत, विधानसभा लागत और अन्य अतिरिक्त लागत और समय की बचत,विनिर्माण लागत को काफी कम कर सकता है.
2परिचालन लागत में कमी से उपयोग किए जाने वाले स्नेहन तेल की मात्रा और उपकरण के रखरखाव की लागत में काफी कमी आती है और अपर्याप्त तेल आपूर्ति का जोखिम भी समाप्त हो जाता है।
3तेल मुक्त डिजाइन समय को छोटा करने से डिजाइन और संरचना को काफी सरल बनाया जा सकता है, लागत कम की जा सकती है और डिजाइन समय की बचत हो सकती है।स्व-चिकन वाले बीयरिंगों का प्रयोग यांत्रिक गुणों में भी सुधार कर सकता है, सेवा जीवन का विस्तार और विश्वसनीयता और महत्वपूर्ण परिणामों के अन्य पहलुओं में सुधार।
4. तेल वसूली और पर्यावरण संरक्षण अपशिष्ट तेल वसूली उपचार के बिना, पर्यावरण संरक्षण के लिए अनुकूल.VSB-JDB ((500#SP) एक यांत्रिक उद्योग भागों के रूप में स्व-सुशोभन असर,एक निश्चित उपयोग की भावना हैमैकेनिकल ड्राइव को सामान्य रूप से चलाने के लिए बहुत काम किया गया है। असरों को रोलिंग असर और स्लाइडिंग असर में विभाजित किया गया है।अजनबी पदार्थों का मिश्रण, तापमान की स्थिति, तेल की आपूर्ति, रखरखाव सही नहीं है, बालों का कारण बन जाएगा। the solid inlaid metal self-lubricating bearing's wear resistance and hair resistance can give play to the due performance of the bearing and realize the role of high performance and maintenance free of machinery.
