| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | बेलनाकार झाड़ियों |
| एमओक्यू: | बातचीत ， चीन कारखाने की कीमत |
| कीमत: | Cheap Price Made in china |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | मानक आकार |
CUSN8 सामग्री से तैयार की गई उच्च लोड क्षमता कांस्य आस्तीन बुशिंग, चरम भार और मांग की स्थितियों का सामना करने के लिए इंजीनियर हैं। CUSN8 कांस्य, एक उच्च पहनने के प्रतिरोधी मिश्र धातु, असाधारण स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
स्नेहन इंडेंट, रणनीतिक रूप से झाड़ियों के भीतर रखा गया है, प्रभावी स्नेहन के लिए एक साधन प्रदान करता है, घर्षण और गर्मी उत्पादन को कम करता है। यह डिज़ाइन सुविधा न केवल बुशिंग्स की परिचालन दक्षता को बढ़ाती है, बल्कि उनकी सेवा जीवन को भी बढ़ाती है।
ये कांस्य आस्तीन झाड़ियाँ औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जिसमें मशीनरी, उपकरण और भारी-शुल्क संचालन शामिल हैं जहां उच्च भार और परिशुद्धता सर्वोपरि है। उनकी मजबूत निर्माण और स्नेहन क्षमताएं उन्हें चुनौतीपूर्ण परिस्थितियों में सुचारू और कुशल संचालन सुनिश्चित करने के लिए एक विश्वसनीय विकल्प बनाती हैं।
सारांश में, स्नेहन इंडेंट के साथ CUSN8 से बने उच्च लोड क्षमता कांस्य आस्तीन बुशिंग औद्योगिक अनुप्रयोगों के लिए एक मजबूत और लंबे समय तक चलने वाले समाधान की पेशकश करते हैं जिन्हें असाधारण प्रदर्शन और स्थायित्व की आवश्यकता होती है।
उत्पाद परिचय

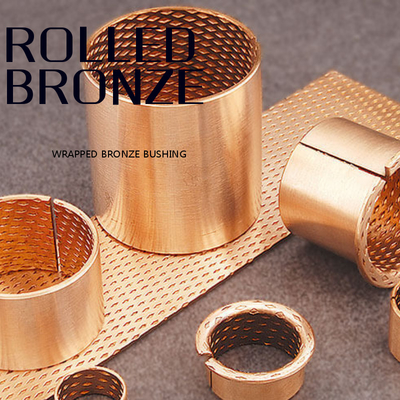

कांस्य असर एक विशेष सूत्र के साथ एक उच्च घनत्व वाले तांबे मिश्र धातु पट्टी से बना है। सतह को उपयोगकर्ता की आवश्यकताओं के अनुसार हीरे या गोलार्द्ध तेल के छेद और तेल नाली के साथ लुढ़काया जा सकता है। इसके फायदे हैंउच्च घनत्व, बड़ी असर क्षमता, अच्छा पहनने प्रतिरोध, लंबी सेवा जीवन, आदि, पारंपरिक कास्ट कॉपर स्लीव को बदलने के लिए, कर सकते हैंयांत्रिक मात्रा कम करें और लागत को कम करें। मशीनरी, निर्माण मशीनरी, कार ट्रैक्टर चेसिस, मशीन टूल उद्योग और खनन मशीनरी को उठाने में व्यापक रूप से उपयोग किया गया है, लेकिन यह भी झाड़ी, फली हुई झाड़ी, थ्रस्ट गैसकेट और बॉल बाउल, और अन्य रूपों में भी बनाया जा सकता है।
मानक आयामों में उपलब्ध असर रूप
बेलनाकार झाड़ियाँ
ऑर्डर करने के लिए किए गए असर वाले रूप: गैर-मानक आयामों के साथ बेलनाकार झाड़ियाँ, झाड़ियाँ, फिसलने वाली प्लेटें, स्लाइडिंग प्लेट, अनुकूलित असर डिजाइन
मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण, हाइड्रोलिक सिलेंडर, वायवीय उपकरण, चिकित्सा उपकरण, कपड़ा मशीनरी, कृषि उपकरण, आदि।

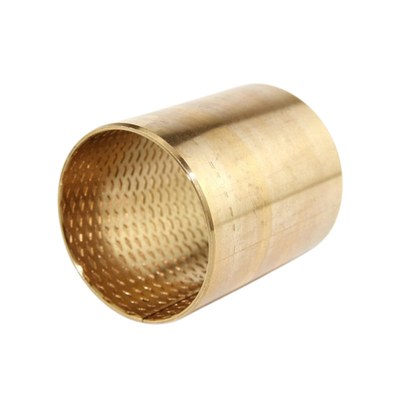

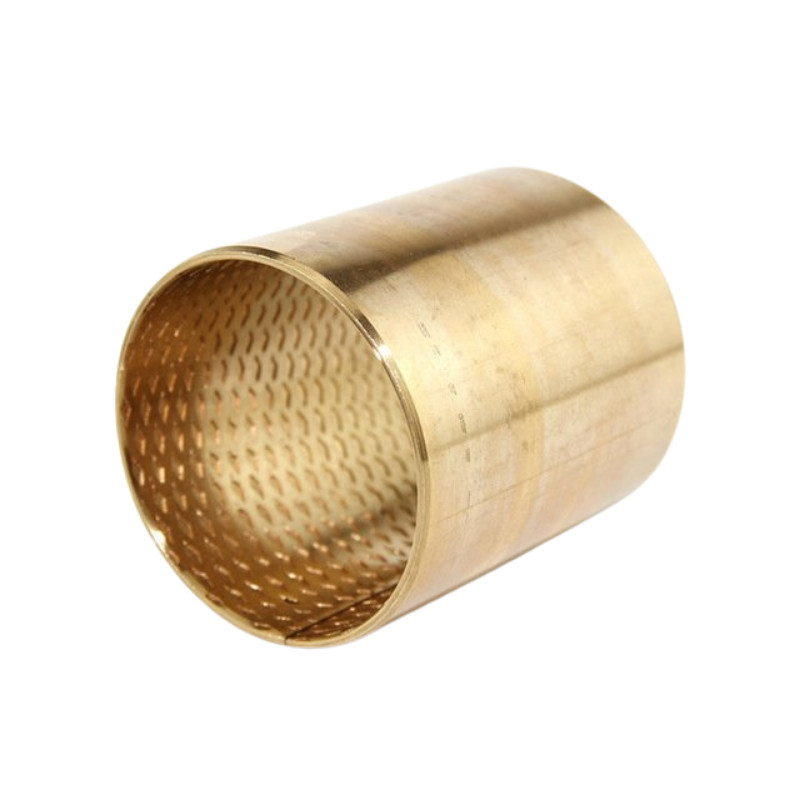

कांस्य बीयरिंग और कांस्य आस्तीन झाड़ियों से बनेCusn8स्नेहन इंडेंट के साथ
बुशिंग आईडी 90 मिमी, ओडी 95 मिमी, एल = 80 अंक, निकला हुआ किनारा का ओडी - 110мм, टाइप एफ, डीआईएन 1494 (CUSN8P)
Cusn8 के साथ
संघटन
एसएन 8 %
पी <0.05 %
क्यू रेस्ट
|
प्रचालन प्रदर्शन |
|
|
सूखा |
गरीब |
|
तेल चिकनाई |
अच्छा |
|
चिकनाई |
अच्छा |
|
पानी का चिकनाई |
गरीब |
|
प्रक्रिया द्रव चिकनाई |
गरीब |
|
मानक डीआईए |
ओडसाइज़ करना |
आवास बोर |
इशारा करना |
|
|---|---|---|---|---|
| 10 ~ 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18 ~ 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30 ~ 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50 ~ 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80 ~ 120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120 ~ 180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250 ~ 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| तकनीकी डाटा | |
|---|---|
| सामग्री: | CU - 91.3% SN - 8.5% P - 0.2% |
| मानक: | Cu Sn8। DIN 17662। CW453K |
| स्लाइडिंग लेयर (मोटाई): | सजातीय |
| तन्य शक्ति आरएम: | 450n/mm of |
| उपज शक्ति आरपी 0.2: | 250n/mm² |
| % A10 में बढ़ाव: | 0.4 |
| कठोरता: | 90-120 एचबी |
| घर्षण कोफ: | 0.08-0.25µ |
| ऊष्मीय चालकता: | 60w/m · k |
| तापमान की रेंज: | -100 ° C/200 ° C |
| अधिकतम। लोड स्थिर: | 120 एन/मिमी ही |
| अधिकतम। लोड, गतिशील: | 40 एन/मिमी> |
| अधिकतम। स्लाइडिंग स्पीड (W.lubr।): | 2.5 मीटर/एस |
| पीवी-वैल्यू, एमपीए एक्सएम / एस, कोंट / इंट: | 2.8 |
| प्रतिवाद सामग्री | |
| अनुशंसित शाफ्ट कठोरता: | > 210HB |
| Rec। शाफ्ट सतह खुरदरापन (आरए) | 1.6 |
| अनुशंसित सहिष्णुता: | E7-F7 |
| घर: | H7 |
| पहचान | आयुध डिपो | एफ 1 | एफ 2 | L ० -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
