| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | कांस्य भट्ठा झाड़ी असर, flanged असर आस्तीन, जोर गैसकेट |
| एमओक्यू: | मानक आकार झाड़ी कोई न्यूनतम आदेश मात्रा नहीं |
| कीमत: | Bushings High Quality Price Ratio B2B |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |

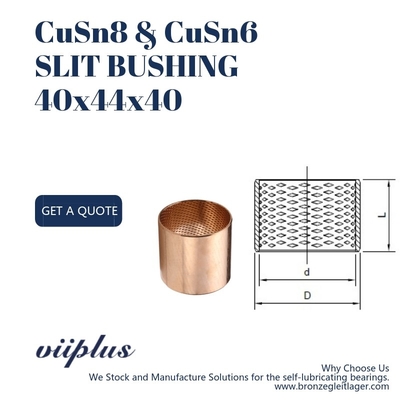

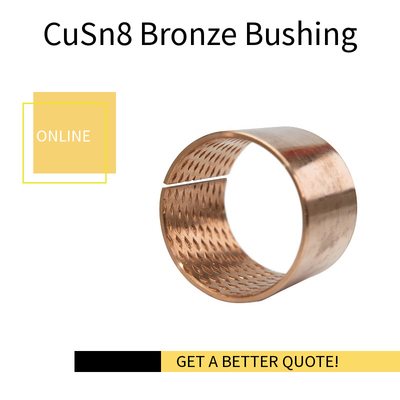

हाइड्रोमैटिक अनुप्रयोगों के लिए स्लिट तेल रहित कांस्य बुशिंग, सामग्रीः CuSn8P (फॉस्फर कांस्य), आकारः40x44x40 (BMZ 4040) हाइड्रोलिक प्रणालियों में उपयोग के लिए डिज़ाइन किए गए घटक हैं जहां स्नेहन तेल आसानी से उपलब्ध या वांछित नहीं हैइन बुशिंग्स में एक स्लिट डिज़ाइन होता है जो सुरक्षित और पहनने के प्रतिरोधी फिट बनाए रखते हुए मामूली असंगति या शाफ्ट आंदोलनों को समायोजित करते हुए, थोड़ा विस्तार या संकुचन की अनुमति देता है।CuSn8P (फॉस्फर कांस्य) सामग्री को इसके उत्कृष्ट संक्षारण प्रतिरोध के लिए चुना जाता है, उच्च शक्ति, और अच्छा पहनने के गुण, यह मांग हाइड्रोलिक अनुप्रयोगों के लिए उपयुक्त बनाने. 40x44x40 आकार (BMZ 4040) बाहरी व्यास, आंतरिक व्यास,और बुशिंग की लंबाई, क्रमशः
हीरा ठोस स्व-चिकन तेल मुक्त असर
अच्छी भार क्षमता और कम घर्षण पर स्थिरता, संचालन के लिए उपयुक्त, संक्षारण प्रतिरोधी।
उत्पाद विनिर्देश
सामग्री और आयाम
आयाम 4 x 4 x 4 सेमी
चौड़ाई 4 सेमी
ऊंचाई 4 सेमी
| भौतिक गुण | |
| विशिष्ट भार क्षमता स्थिर | <120 [एन/मिमी2] |
| विशिष्ट भार क्षमता गतिशील | <40 [ N/mm2 ] अधिकतम 2,0 m/s पर |
| स्लाइडिंग गति | <2,5 [m/s] |
| घर्षण मूल्य | 0,05 से 0,12 [μ] स्नेहन के आधार पर |
| तापमान तनाव | -40 से +250 [°C] |
| अधिकतम पीवी-मूल्य | 2,8 [N/mm2xm/s] |
| प्रतिशत संपर्क क्षेत्र | >75 [%] |
बीएमजेड सिलेंडरिक बुशिंग
बीएमबी फ्लैंग बुशिंग
बीएमए थ्रस्ट वाशर
बीएमएस पट्टी
| सहिष्णुता का विवरण | |
| आवास - φ | H7 |
| बुशिंग-इंटर - φ माउंटिंग के बाद | H9 |
| शाफ्ट सहिष्णुता | f7toh8 |
शाफ्ट सामग्री
स्टील, कठोर या अनटर्मर्ड, सतह मोटाई < Rz 6,3
| माउंटिंग सलाह | |
| आवास | माउंटिंग बेवल, न्यूनतम 1,5 मिमी x 15-45° |
| शाफ्ट | 5 मिमी x 15°, घुमावदार किनारे |
| बल से घुड़सवार मंडल | पर्याप्त बल से घुड़सवार मंडल लगाने की सलाह दी जाती है। घुड़सवारी के दौरान बाहरी सतह का तेल स्नेहन आवश्यक हो सकता है। |
रखरखाव
यह एक कम रखरखाव कांस्य स्लाइडिंग असर है, प्राथमिक स्नेहन आवश्यक है। तेल या वसा स्नेहन संभव है। स्नेहन जेब के कारण स्नेहन स्पष्टता न्यूनतम हो जाती है।.
VIIPLUSहाइड्रोलिक सिस्टम उपयोगकर्ताओं को स्लाइडिंग असर समाधानों का एक पूरा सेट प्रदान करता है। उत्पाद हैंः गियर पंप एल्यूमीनियम सीट असेंबली, शाफ्ट आस्तीन, साइड प्लेट;वितरण प्लेट,लौटना प्लेट और शाफ्ट आस्तीन के लिए फ्लेन पंप और पिंपल पंप;सिलेंडर आस्तीन और इतने पर.हम प्रदान करते हैंउच्च गुणवत्ता वाले तेल रहित बीयरिंग, बुशिंग्स.ब्रोन्ज स्लिट बुशिंग, 40x44x40 मिमी BMZ 4040 साइज कांस्य बुशिंग टिन कांस्य मिश्र धातु CuSn8P DIN 17662. CW453K लपेटा हुआ कांस्य असर:BK-090, BRM10, COB-090, MBZ-B09, PRM, PRMF, SERIE SBA,सीरीज एसबीबी, WB700, WF-WB 700 चीन में निर्मित।
कांस्य झाड़ू टिन कांस्य से बना हैCuSn8P. सतह पर हीरे के तेल के सॉकेट हैं, जो तेल बचाने के लिए संग्रहीत किए जाते हैं।अच्छा थकान विरोधी, विरोधी क्षरण विरोधी घर्षण और स्थायित्व।उच्च भार और कम गति, उदाहरण के लिए कृषि, निर्माण और इंजीनियरिंग मशीनरी में बी. कांस्य असर, मैट्रिक्स के रूप में उच्च घनत्व तांबे के मिश्र धातु के विशेष सूत्र के साथ,सतह उपयोगकर्ता की आवश्यकताओं के अनुसार रोल्ड किया जा सकता है हीरा या गोलार्द्ध तेल जूते, तेल खाई.उच्च घनत्व और उच्च असर दबाव, अच्छा पहनने के प्रतिरोध, लंबे जीवनऔर अन्य फायदे, पारंपरिक तांबे कास्टिंग सेट की जगह ले सकते हैं,हमारी मशीनरी का आकार कम करें, लागत कम करें,FB090 के लिए व्यापक रूप से उठाने मशीनरी, निर्माण मशीनरी, ऑटोमोबाइल ट्रैक्टर चेसिस, मशीन उपकरण उद्योग और खनन मशीनरी में इस्तेमाल किया, यह भी असर, flanged झाड़ियों में बनाया जा सकता है,धक्का वाशर, और Qiu कटोरा और इतने पर.
| 090 कांस्य बुशिंग | कु | Sn | पी |
| आराम करना | 7~9% | 0.2~0.4% |
असर को सहिष्णुता H7 के असर सीट में दबाया जाना चाहिए। असर की बोर सहिष्णुता H9 है।
शाफ्ट - असर फिट
सहिष्णुता H9 के साथ असर के लिए, हम शाफ्ट के लिए सहिष्णुता के रूप में e7 या f7 की सिफारिश करते हैं। यदि h अक्ष का चयन किया गया है, तो यह अनुशंसा की जाती है कि असर के आंतरिक व्यास सहिष्णुता F7 हो।
स्नेहन बुशिंग
स्नेहन शाफ्ट या रेडियल को असर आवास के माध्यम से पारित करके प्राप्त किया जाना चाहिए.सभी सामान्य वसा प्रकार या तेलों का उपयोग किया जा सकता है।
गैर-मानक कस्टम
हम अनुरोध पर उपयुक्त आकार, आकार, और आकार या लंबाई की सिफारिश कर सकते हैं। उद्धरण या अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
|
प्रदर्शन |
डेटा |
|
|
अधिकतम गतिशील भार |
|
100 एन/मिमी2 |
|
अधिकतम रैखिक वेग (ग्रिस) |
वसा स्नेहन |
2m/s |
|
अधिकतम पीवी मूल्य |
वसा स्नेहन |
2.8N/mm2·m/s |
|
तन्य शक्ति |
|
460N/mm2 |
|
उपज शक्ति |
|
280N/mm2 |
|
कठोरता |
|
90 से 150 एचबी |
| प्रदर्शन | डेटा | |
| संभोग अक्ष | कठोरता | ≥50HRC |
| संभोग अक्ष | कड़वाहट | 0.4~1.0 |
| कार्य तापमान | -40~+150°C | |
| घर्षण गुणांक μ | 0.06 ~ 0.15 | |
| ताप संवाहक गुणांक | 58W ((m·k) | |
| ताप विस्तार गुणांक | 18.5×10-6K-1 | |
| अनुच्छेद नं | d/DxL | अनुच्छेद नं | d/DxL | अनुच्छेद नं | d/DxL |
| कांस्य झाड़ियाँ BMZ 1010 | 10/12x10 | कांस्य झाड़ू BMZ 1720 | 17/19x20 | ब्रोंज की झाड़ियाँ BMZ 2528 | 25/28x28 |
| कांस्य झाड़ियाँ BMZ 1012 | 10/12x12 | ब्रोंज की झाड़ियाँ BMZ 1725 | 17/19x25 | कांस्य झाड़ियाँ BMZ 2530 | 25/28x30 |
| कांस्य झाड़ियाँ BMZ 1015 | 10/12x15 | कांस्य झाड़ू BMZ 1808 | 18/20x8 | कांस्य झाड़ियाँ BMZ 2532 | 25/28x32 |
| कांस्य झाड़ू BMZ 1020 | 10/12x20 | कांस्य झाड़ू BMZ 1810 | 18/20x10 | कांस्य झाड़ियाँ BMZ 2535 | 25/28x35 |
| कांस्य झाड़ियाँ BMZ 1108 | 11/13x8 | कांस्य झाड़ू BMZ 1812 | 18/20x12 | ब्रोंज की झाड़ियाँ BMZ 2540 | 25/28x40 |
| कांस्य झाड़ू BMZ 1109 | 11/13x9 | कांस्य झाड़ियाँ BMZ 1815 | 18/20x15 | ब्रोंज की झाड़ियाँ BMZ 2550 | 25/28x50 |
| कांस्य झाड़ियाँ BMZ 1110 | 11/13x10 | कांस्य झाड़ू BMZ 1820 | 18/20x20 | ब्रोंज की झाड़ियाँ BMZ 2560 | 25/28x60 |
| कांस्य झाड़ियाँ BMZ 1112 | 11/13x12 | कांस्य झाड़ू BMZ 1825 | 18/20x25 | कांस्य झाड़ू BMZ 2610 | 26/30x10 |
| कांस्य झाड़ियाँ BMZ 1206 | 12/14x6 | कांस्य झाड़ियाँ BMZ 1830 | 18/20x30 | कांस्य झाड़ियाँ BMZ 2612 | 26/30x12 |
| कांस्य झाड़ियाँ BMZ 1208 | 12/14x8 | ब्रोंज बुशिंग्स BMZ 2008a | 20/22x8 | कांस्य झाड़ियाँ BMZ 2615 | 26/30x15 |
| कांस्य झाड़ियाँ BMZ 1210 | 12/14x10 | ब्रोंज बुशिंग्स BMZ 2010a | 20/22x10 | कांस्य झाड़ू BMZ 2620 | 26/30x20 |
| कांस्य झाड़ियाँ BMZ 1212 | 12/14x12 | ब्रोंज़ की झाड़ियाँ BMZ 2012a | 20/22x12 | ब्रोंज की झाड़ियाँ BMZ 2625 | 26/30x25 |
| कांस्य झाड़ियाँ BMZ 1214 | 12/14x14 | ब्रोंज बुशिंग्स BMZ 2015a | 20/22x15 | कांस्य झाड़ियाँ BMZ 2630 | 26/30x30 |
| कांस्य झाड़ियाँ BMZ 1215 | 12/14x15 | ब्रोंज की झाड़ियाँ BMZ 2020a | 20/22x20 | कांस्य झाड़ियाँ BMZ 2635 | 26/30x35 |
| कांस्य झाड़ियाँ BMZ 1216 | 12/14x16 | ब्रोंज की झाड़ियाँ BMZ 2025a | 20/22x25 | कांस्य झाड़ियाँ BMZ 2640 | 26/30x40 |
| कांस्य झाड़ियाँ BMZ 1220 | 12/14x20 | ब्रोंज की झाड़ियाँ BMZ 2030a | 20/22x30 | ब्रोंज की झाड़ियाँ BMZ 2650 | 26/30x50 |
| कांस्य झाड़ियाँ BMZ 1225 | 12/14x25 | ब्रोंज की झाड़ियाँ BMZ 2035a | 20/22x35 | ब्रोंज की झाड़ियाँ BMZ 2810a | 28/31x10 |
| कांस्य झाड़ियाँ BMZ 1308 | 13/15x8 | ब्रोंज की झाड़ियाँ BMZ 2040a | 20/22x40 | ब्रोंज की झाड़ियाँ BMZ 2812a | 28/31x12 |
| कांस्य झाड़ियाँ BMZ 1309 | 13/15x9 | ब्रोंज की झाड़ियाँ BMZ 2008b | 20/23x8 | ब्रोंज की झाड़ियाँ BMZ 2815a | 28/31x15 |
| कांस्य झाड़ियाँ BMZ 1310 | 13/15x10 | ब्रोंज की झाड़ियाँ BMZ 2010b | 20/23x10 | ब्रोंज की झाड़ियाँ BMZ 2820a | 28/31x20 |
| कांस्य झाड़ियाँ BMZ 1312 | 13/15x12 | ब्रोंज़ की झाड़ियाँ BMZ 2012b | 20/23x12 | ब्रोंज की झाड़ियाँ BMZ 2825a | 28/31x25 |
| कांस्य झाड़ियाँ BMZ 1315 | 13/15x15 | ब्रोंज की झाड़ियाँ BMZ 2015b | 20/23x15 | ब्रोंज की झाड़ियाँ BMZ 2830a | 28/31x30 |
| कांस्य झाड़ियाँ BMZ 1410 | 14/16x10 | ब्रोंज की झाड़ियाँ BMZ 2020b | 20/23x20 | ब्रोंज की झाड़ियाँ BMZ 2832a | 28/31x32 |
| कांस्य झाड़ियाँ BMZ 1412 | 14/16x12 | ब्रोंज की झाड़ियाँ BMZ 2025b | 20/23x25 | ब्रोंज की झाड़ियाँ BMZ 2835a | 28/31x35 |
| कांस्य झाड़ू BMZ 1415 | 14/16x15 | कांस्य झाड़ू BMZ 2030b | 20/23x30 | ब्रोंज की झाड़ियाँ BMZ 2840a | 28/31x40 |
| कांस्य झाड़ियाँ BMZ 1420 | 14/16x20 | ब्रोंज की झाड़ियाँ BMZ 2035b | 20/23x35 | ब्रोंज की झाड़ियाँ BMZ 2810b | 28/32x10 |
| कांस्य झाड़ियाँ BMZ 1422 | 14/16x22 | ब्रोंज की झाड़ियाँ BMZ 2040b | 20/23x40 | ब्रोंज की झाड़ियाँ BMZ 2812b | 28/32x12 |
| कांस्य झाड़ियाँ BMZ 1425 | 14/16x25 | कांस्य झाड़ियाँ BMZ 2210 | 22/25x10 | ब्रोंज की झाड़ियाँ BMZ 2815b | 28/32x15 |
| कांस्य झाड़ियाँ BMZ 1508 | 15/17x8 | कांस्य झाड़ियाँ BMZ 2212 | 22/25x12 | ब्रोंज की झाड़ियाँ BMZ 2820b | 28/32x20 |
| कांस्य झाड़ियाँ BMZ 1510 | 15/17x10 | कांस्य झाड़ियाँ BMZ 2215 | 22/25x15 | ब्रोंज की झाड़ियाँ BMZ 2825b | 28/32x25 |
| कांस्य झाड़ियाँ BMZ 1512 | 15/17x12 | कांस्य झाड़ियाँ BMZ 2220 | 22/25x20 | ब्रोंज की झाड़ियाँ BMZ 2830b | 28/32x30 |
| कांस्य झाड़ियाँ BMZ 1515 | 15/17x15 | कांस्य झाड़ू BMZ 2225 | 22/25x25 | ब्रोंज की झाड़ियाँ BMZ 2832b | 28/32x32 |
| कांस्य झाड़ियाँ BMZ 1518 | 15/17x18 | कांस्य झाड़ू BMZ 2230 | 22/25x30 | ब्रोंज की झाड़ियाँ BMZ 2835b | 28/32x35 |
| कांस्य झाड़ियाँ BMZ 1520 | 15/17x20 | कांस्य झाड़ियाँ BMZ 2235 | 22/25x35 | ब्रोंज की झाड़ियाँ BMZ 2840b | 28/32x40 |
| कांस्य झाड़ियाँ BMZ 1525 | 15/17x25 | कांस्य झाड़ियाँ BMZ 2238 | 22/25x38 | ब्रोंज की झाड़ियाँ BMZ 3010 | 30/34x10 |
| कांस्य झाड़ियाँ BMZ 1608 | 16/18x8 | कांस्य झाड़ू BMZ 2240 | 22/25x40 | ब्रोंज की झाड़ियाँ BMZ 3012 | 30/34x12 |
| कांस्य झाड़ियाँ BMZ 1610 | 16/18x10 | कांस्य झाड़ियाँ BMZ 2245 | 22/25x45 | कांस्य झाड़ियाँ BMZ 3015 | 30/34x15 |
| कांस्य झाड़ियाँ BMZ 1612 | 16/18x12 | कांस्य झाड़ियाँ BMZ 2250 | 22/25x50 | ब्रोंज की झाड़ियाँ BMZ 3020 | 30/34x20 |
| कांस्य झाड़ियाँ BMZ 1615 | 16/18x15 | ब्रोंज की झाड़ियाँ BMZ 2410a | 24/27x10 | ब्रोंज की झाड़ियाँ BMZ 3025 | 30/34x25 |
| कांस्य झाड़ू BMZ 1618 | 16/18x18 | ब्रोंज की झाड़ियाँ BMZ 2412a | 24/27x12 | ब्रोंज की झाड़ियाँ BMZ 3028 | 30/34x28 |
| कांस्य झाड़ियाँ BMZ 1620 | 16/18x20 | ब्रोंज की झाड़ियाँ BMZ 2415a | 24/27x15 | कांस्य झाड़ियाँ BMZ 3030 | 30/34x30 |
| कांस्य झाड़ियाँ BMZ 1625 | 16/18x25 | ब्रोंज की झाड़ियाँ BMZ 2420a | 24/27x20 | ब्रोंज की झाड़ियाँ BMZ 3032 | 30/34x32 |
| कांस्य झाड़ियाँ BMZ 1708 | 17/19x8 | ब्रोंज की झाड़ियाँ BMZ 2425a | 24/27x25 | कांस्य झाड़ियाँ BMZ 3035 | 30/34x35 |
| कांस्य झाड़ियाँ BMZ 1710 | 17/19x10 | ब्रोंज की झाड़ियाँ BMZ 2428a | 24/27x28 | ब्रोंज की झाड़ियाँ BMZ 3038 | 30/34x38 |
| कांस्य झाड़ू BMZ 1712 | 17/19x12 | ब्रोंज़ की झाड़ियाँ BMZ 2430a | 24/27x30 | ब्रोंज की झाड़ियाँ BMZ 3040 | 30/34x40 |
| कांस्य झाड़ियाँ BMZ 1715 | 17/19x15 | ब्रोंज की झाड़ियाँ BMZ 2432a | 24/27x32 | ब्रोंज की झाड़ियाँ BMZ 3045 | 30/34x45 |
| कांस्य झाड़ियाँ BMZ 1718 | 17/19x18 | ब्रोंज की झाड़ियाँ BMZ 2435a | 24/27x35 | ब्रोंज की झाड़ियाँ BMZ 3050 | 30/34x50 |
| ब्रोंज की झाड़ियाँ BMZ 2438a | 24/27x38 | कांस्य झाड़ियाँ BMZ 3210 | 32/36x10 | ||
| ब्रोंज की झाड़ियाँ BMZ 2440a | 24/27x40 | ब्रोंज की झाड़ियाँ BMZ 3212 | 32/36x12 | ||
| ब्रोंज की झाड़ियाँ BMZ 2450a | 24/27x50 | ब्रोंज की झाड़ियाँ BMZ 3215 | 32/36x15 | ||
| ब्रोंज की झाड़ियाँ BMZ 2410b | 24/28x10 | ब्रोंज की झाड़ियाँ BMZ 3218 | 32/36x18 | ||
| ब्रोंज की झाड़ियाँ BMZ 2412b | 24/28x12 | कांस्य झाड़ियाँ BMZ 3220 | 32/36x20 | ||
| कांस्य झाड़ियाँ BMZ 2415b | 24/28x15 | ब्रोंज की झाड़ियाँ BMZ 3225 | 32/36x25 | ||
| ब्रोंज की झाड़ियाँ BMZ 2420b | 24/28x20 | कांस्य झाड़ू BMZ 3230 | 32/36x30 | ||
| ब्रोंज की झाड़ियाँ BMZ 2425b | 24/28x25 | कांस्य झाड़ियाँ BMZ 3235 | 32/36x35 | ||
| ब्रोंज की झाड़ियाँ BMZ 2428b | 24/28x28 | ब्रोंज की झाड़ियाँ BMZ 3240 | 32/36x40 | ||
| कांस्य झाड़ियाँ BMZ 2430b | 24/28x30 | कांस्य झाड़ियाँ BMZ 3245 | 32/36x45 | ||
| ब्रोंज की झाड़ियाँ BMZ 2432b | 24/28x32 | ब्रोंज की झाड़ियाँ BMZ 3250 | 32/36x50 | ||
| ब्रोंज की झाड़ियाँ BMZ 2435b | 24/28x35 | कांस्य झाड़ियाँ BMZ 3410 | 34/38x10 | ||
| ब्रोंज की झाड़ियाँ BMZ 2438b | 24/28x38 | ब्रोंज की झाड़ियाँ BMZ 3412 | 34/38x12 | ||
| ब्रोंज की झाड़ियाँ BMZ 2440b | 24/28x40 | कांस्य झाड़ियाँ BMZ 3415 | 34/38x15 | ||
| ब्रोंज की झाड़ियाँ BMZ 2450b | 24/28x50 | कांस्य झाड़ू BMZ 3420 | 34/38x20 | ||
| कांस्य झाड़ियाँ BMZ 2510 | 25/28x10 | ब्रोंज की झाड़ियाँ BMZ 3425 | 34/38x25 | ||
| ब्रोंज की झाड़ियाँ BMZ 2512 | 25/28x12 | कांस्य झाड़ू BMZ 3430 | 34/38x30 | ||
| कांस्य झाड़ियाँ BMZ 2515 | 25/28x15 | कांस्य झाड़ियाँ BMZ 3435 | 34/38x35 | ||
| कांस्य झाड़ू BMZ 2520 | 25/28x20 | कांस्य झाड़ियाँ BMZ 3440 | 34/38x40 | ||
| ब्रोंज की झाड़ियाँ BMZ 2525 | 25/28x25 | ब्रोंज की झाड़ियाँ BMZ 3445 | 34/38x45 |
