| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | प्लेट तेल मुक्त स्लाइड प्लेट्स, ग्रेफाइट प्लेट आपूर्तिकर्ता पहनें |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |

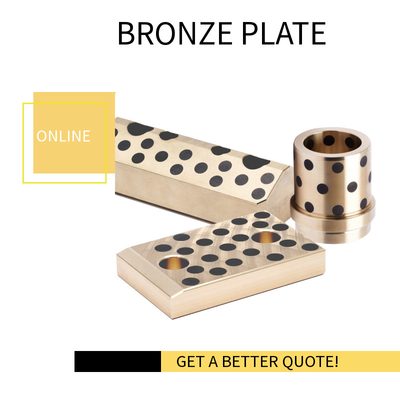

ब्रास 500 SWP Wear Bronze Plate With Graphite Embedded एक प्रकार की पीतल मिश्र धातु प्लेट को संदर्भित करता है जिसे बेहतर पहनने के प्रतिरोध के लिए कांस्य मैट्रिक्स के अंदर एम्बेडेड ग्रेफाइट के साथ बढ़ाया गया है।पीतल 500 SWP एक विशिष्ट पीतल मिश्र धातु संरचना है जिसमें उत्कृष्ट यांत्रिक गुण और संक्षारण प्रतिरोध है, इसे उच्च पहनने के प्रतिरोध और स्थायित्व की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
कांस्य प्लेट में ग्रेफाइट को शामिल करने से कई फायदे होते हैं, जिनमें बढ़ी हुई स्नेहन क्षमता और घर्षण में कमी शामिल है, जो बदले में सामग्री के पहनने के प्रतिरोध को बढ़ाता है।यह ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां घटकों को बार-बार स्लाइडिंग या घूर्णन आंदोलनों के अधीन किया जाता है और लंबे सेवा जीवन की आवश्यकता होती है.
पीतल 500 SWP पहनें ग्राफाइट एम्बेडेड के साथ कांस्य प्लेट विभिन्न उद्योगों में इस्तेमाल किया जा सकता है, जैसे खनन, निर्माण, और भारी मशीनरी,जहां उपकरण के घटक कठोर वातावरण के संपर्क में होते हैं और उनकी अखंडता और कार्यक्षमता बनाए रखने के लिए मजबूत सामग्री की आवश्यकता होती हैपीतल के संक्षारण प्रतिरोध और ग्राफाइट के पहनने के प्रतिरोधी गुणों के संयोजन से ऐसी अनुप्रयोगों के लिए एक सामग्री जो अत्यधिक टिकाऊ और विश्वसनीय है।
गाइड प्लेट, स्व-चिकन कीमत और वितरण समय अनुरोध पर।

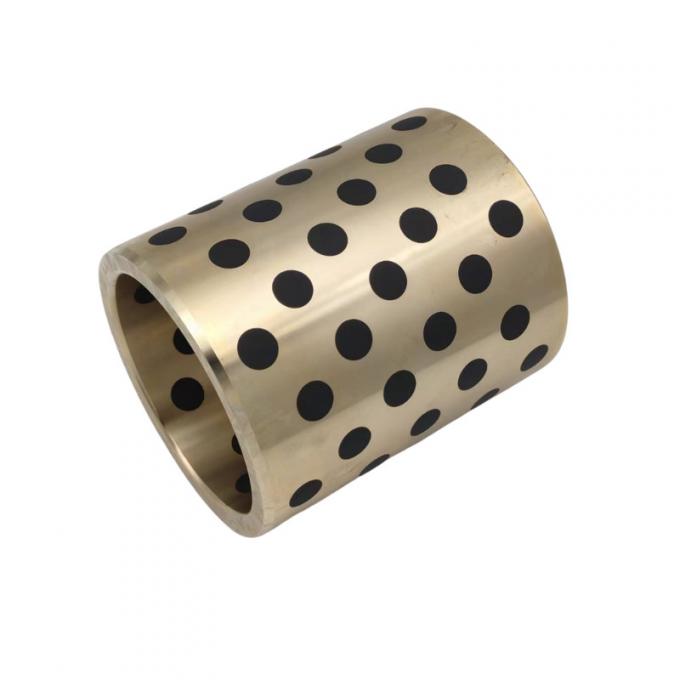

कांस्य बुशिंगस्लाइडिंग असरइस प्रकार के स्व-चिकन असर को तेल रहित असर, पीतल असर, कूपर बुशिंग, ठोस स्लाइडिंग असर बुशिंग भी कहा जाता है।कांस्य बुशिंग कांस्य असर, ग्रेफाइट प्लग ब्रॉन्ज बुशिंग असर बुशिंग, गाइड झाड़ियों और ग्रेफाइट भरा असर बुशिंग.
पीतल 500 SWP ग्राफाइट के साथ कांस्य प्लेट पहनें
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
| मानक संख्या | W | L | अ | b | चित्र |
| SWP पहनने की प्लेट -18*50 | 18 | 50 | - | 20 | ए |
| SWP पहनने की प्लेट -18*75 | 75 | 45 | |||
| SWP पहनने की प्लेट -18*100 | 100 | 70 | |||
| SWP पहनने की प्लेट -18*150 | 150 | 60 | बी | ||
| SWP पहनने की प्लेट-28*50 | 28 | 50 | - | 20 | ए |
| SWP पहनने की प्लेट -28*75 | 75 | 45 | |||
| SWP पहनने की प्लेट -28*100 | 100 | 70 | |||
| SWP पहनने की प्लेट -28*150 | 150 | 60 | बी | ||
| SWP पहनने की प्लेट-38*50 | 38 | 50 | - | 20 | ए |
| SWP पहनने की प्लेट -38*75 | 75 | 45 | |||
| SWP पहनने की प्लेट-38*100 | 100 | 70 | |||
| SWP पहनने की प्लेट -38*150 | 150 | 60 | बी | ||
| SWP पहनने की प्लेट -48*75 | 48 | 75 | - | 45 | ए |
| SWP पहनने की प्लेट -48*100 | 100 | 70 | |||
| SWP पहनने की प्लेट -48*125 | 125 | 95 | |||
| SWP पहनने की प्लेट -48*150 | 150 | 60 | बी | ||
| SWP पहनने की प्लेट -75*75 | 75 | 75 | 45 | 45 | सी |
| SWP पहनने की प्लेट -75*100 | 100 | 70 | |||
| SWP पहनने की प्लेट-75*125 | 125 | 95 | |||
| SWP पहनने की प्लेट -75*150 | 150 | 60 | D | ||
| SWP पहनने की प्लेट -100*100 | 100 | 100 | 70 | 70 | सी |
| SWP पहनने की प्लेट -100*125 | 125 | 95 | |||
| SWP पहनने की प्लेट -100*150 | 150 | 60 | D |
| स्लाइडिंग गति v: | 30 मी/मिनट |
| आधार सामग्री: | विशेष पीतल (SO#50SP2) |
| स्व-चिकित्सीय: | हाँ |
| स्नेहक: | ग्राफाइट |
| सतह दबाव P: | 100 एन/मिमी2 |
| पी*वी-मूल्य: | 200 N/mm2 x m/min |
| ऑपरेटिंग तापमानः | -50°C / +200°C (अधिकतम 300°C) |
| घर्षण गुणांक: | 0,07 |

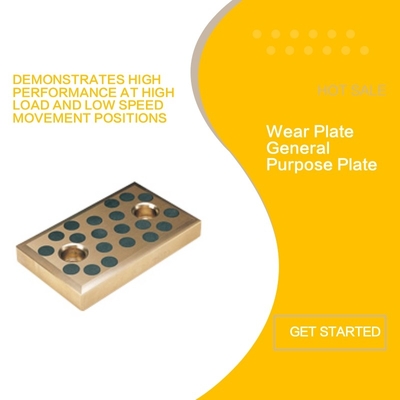

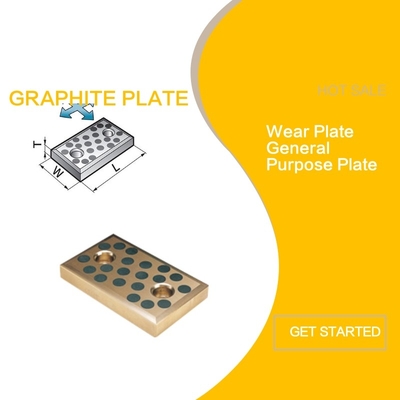

उच्च तन्यता पीतल आधारित / ठोस स्नेहक एम्बेडेड तेल मुक्त स्लाइड प्लेट SWP वॉशर तेल रहित पहनने प्लेट ग्राफाइट प्लेट ♪ स्लाइड प्लेट -NAAMS मानक और आपूर्तिकर्ताओं
पहनें प्लेट सामान्य प्रयोजन प्लेट #500SP (SWP श्रृंखला) द्वारा VIIPLUS चीन से आदेश पर बनाया (SWP-100200)कांस्य स्लाइडिंग प्लेट प्लग्ड ग्राफाइट.pdfऑनलाइन दुकान - चुनें, कॉन्फ़िगर करें, ऑर्डर करें।
कांस्य पहनने की प्लेट
ब्रॉन्ज बुशिंग # 500 SWP ग्रेफाइट प्लग के साथ तेल रहित पहनने की प्लेट सामग्री ब्रॉन्जCuZn25Al5Mn4Fe3 + ग्रेफाइट प्लग।विशेषताएं. कांस्य बुशिंग 500 श्रृंखला बीयरिंग शामिलउच्च गुणवत्ता वाले तांबे के मिश्र धातु आधारित धातुइंजीनियर ठोस स्नेहक प्लग के साथ।
ब्रॉन्ज बुशिंग #500 SWP ग्रेफाइट प्लग के साथ तेल रहित पहनने की प्लेट
विवरण: कांस्य बुशिंग ग्रेफाइट प्लग के साथ उच्च तनाव पीतल।
कार्य और मोटाईः घर्षण / स्लाइडिंग पहनना
सामग्रीः धातु, कांस्य CuZn25Al5Mn4Fe3 + ग्रेफाइट प्लग
ब्रॉन्ज बुशिंग 500 सीरीज के असर शामिल हैंउच्च गुणवत्ता वाले तांबे के मिश्र धातु आधारित धातुओं के साथ इंजीनियर ठोस स्नेहक प्लगइन बीयरिंगों को आज के उपकरणों द्वारा मांगी जाने वाली अनुप्रयोग आवश्यकताओं की एक विस्तृत विविधता को समायोजित करने के लिए डिज़ाइन किया गया है।रणनीतिक प्लग स्थान और प्लग यौगिकों का उपयोग करके सटीक सहिष्णुता प्रदर्शन वितरण और स्नेहन मुक्त सेवा सुनिश्चित करती हैयह असर शैली मानक इंच, मीट्रिक में उपलब्ध है, और आदेश आकारों के लिए बनाया गया है। 500 श्रृंखला असर चरम तापमान सीमा और उच्च भार क्षमता प्रदर्शन प्रदान करते हैं।जर्नल स्टाइल बीयरिंग और फ्लैट वेयर प्लेट में उपलब्ध है.
कुछ भागों के विनिर्देशों और आयामों को पूरी तरह से कवर नहीं किया जा सकता है। सटीक विवरण के लिए निर्माता कैटलॉग देखें।
1)भारी काम करने वाले ट्रैक्टर और कृषि उपकरण उपकरण
2) खनन उपकरण
3) वानिकी उपकरण
4) मिश्रण टैंक ब्लेड शाफ्ट समर्थन
5) फाउंड्री, भट्ठी और इस्पात उत्पादन उपकरण
6) एचवीएसी अनुप्रयोग
7) भारी शुल्क रोस्टर और पहिया समर्थन बीयरिंग
8) ओवन कार्ट फनीर ड्रायर अनुप्रयोग, और संभवतः अन्य अनुप्रयोग...
|
ग्रेड |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
कठोरता |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
तन्य शक्ति |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥ 800 |
|
उपज शक्ति |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
लम्बाई |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
रैखिक विस्तार गुणांक |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
मैक्स.टेंप. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
|
अधिकतम.गति ((सूखी) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((चिकन) |
200 |
60 |
60 |
80 |
200 |
|
संपीड़न विकृति |
< 0.01 मिमी |
< 0.05 मिमी |
< 0.04 मिमी |
< 0.05 मिमी |
< 0.005 मिमी |
| भाग संख्या | चौड़ाई | लम्बाई | मोटाई | घुड़सवार छेद | छेद की संख्या | चाम्फर ज्यामिति | ||||||||
| W | सहिष्णुता | L | सहिष्णुता | टी | सहिष्णुता | W1 | सहिष्णुता | W2 | 1 |
सहिष्णुता | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | बी |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
ए |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
