| ब्रांड नाम: | Met Metal-Polymer Bearings Bearings () China Bushing |
| मॉडल संख्या: | झाड़ी प्रकार: निकला हुआ किनारा, निकला हुआ किनारा चौड़ाई, सामग्री में |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | 100000 टुकड़ा मोहरे प्रति दिन |

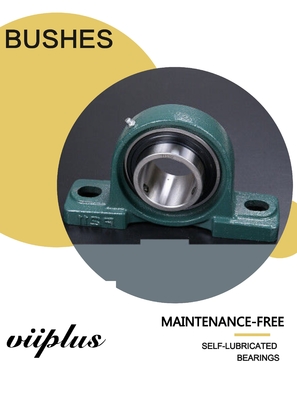

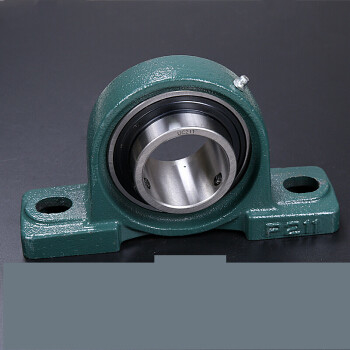

बाहरी गोलाकार असर वाली ऊर्ध्वाधर तकिया ब्लॉक स्लाइडिंग लेयरिंगों की UCP श्रृंखला विभिन्न औद्योगिक अनुप्रयोगों के लिए एक मजबूत और विश्वसनीय समाधान प्रदान करती है।इन बीयरिंगों दोनों रेडियल और अक्षीय भार को संभालने के लिए डिजाइन कर रहे हैंकठिन परिस्थितियों में सुचारू एवं कुशल संचालन सुनिश्चित करता है।
यूसीपी श्रृंखला में एक अद्वितीय गोलाकार बाहरी सतह है जो आसान स्थापना और संरेखण की अनुमति देती है। तकिया ब्लॉक आवास स्थिरता और समर्थन प्रदान करता है,जबकि स्लाइडिंग असर डिजाइन चिकनी आंदोलन और कम घर्षण सुनिश्चित करता है.
इन बीयरिंगों के मूल को बनाने वाले बुशिंग ब्लॉकों को सटीक फिट और लंबे समय तक चलने वाले प्रदर्शन सुनिश्चित करने के लिए सटीक मशीनिंग की जाती है।वे आम तौर पर उच्च शक्ति वाली सामग्री जैसे कि कास्ट आयरन या स्टील से बने होते हैं, जो भारी भार और कठोर वातावरण का सामना कर सकता है।
बुशिंग ब्लॉकों के अलावा, यूसीपी श्रृंखला के बीयरिंग में थ्रस्ट प्लेट भी शामिल हैं। ये प्लेट अक्षीय भारों को सहन करने के लिए डिज़ाइन की गई हैं और बीयरिंग को अवांछित दिशा में स्थानांतरित होने से रोकती हैं।वे रोटेशनल और रैखिक गति अनुप्रयोगों के लिए एक पूर्ण समाधान प्रदान करने के लिए बुशिंग ब्लॉक के साथ संयोजन में काम.
ऊर्ध्वाधर तकिया ब्लॉक स्लाइडिंग बीयरिंगों की यूसीपी श्रृंखला पंप, कन्वेयर, प्रशंसक और अन्य घूर्णन उपकरण सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।वे आम तौर पर तेल और गैस में पाए जाते हैं, खनन, मिट्टी-चक्की और अन्य भारी-भरकम उद्योग जहां विश्वसनीयता और स्थायित्व सर्वोपरि हैं।
उनके मजबूत डिजाइन के साथ, सटीक मशीनीकृत घटकों, और दोनों रेडियल और अक्षीय भार को संभालने की क्षमता,यूसीपी श्रृंखला बीयरिंग किसी भी आवेदन को चिकनी और कुशल घूर्णन या रैखिक गति की आवश्यकता के लिए एक उत्कृष्ट विकल्प हैं.
सीट के साथ बाहरी गोलाकार गेंद असर एक आंतरिक अंगूठी चौड़ा हैगहरी नाली गेंद असरदोहरी सील और बाहरी अंगूठी पर गोलाकार अनुभाग के साथ
एक असर इकाई जिसमें एक असर सीट और एक असर सीट होती है। असर और असर सीट के बीच गोलाकार फिट स्थापना की भरपाई के लिए स्वचालित केंद्र को महसूस कर सकता है
अक्षीय असमानता, लंबे समय तक असर के विचलन और स्थापना तल सतह के विरूपण के कारण त्रुटियां।
सीट के साथ बाहरी गोलाकार गेंद असर संरचना में कॉम्पैक्ट है, इकट्ठा करने और अलग करने के लिए आसान है, सरल समर्थन के लिए उपयुक्त है, अक्सर खनन और प्रबंधन में इस्तेमाल किया
सोना, कृषि, रासायनिक उद्योग, परिवहन मशीनरी आदि।
तकिया ब्लॉक की परिभाषा असरः एक पत्रिका (एक शाफ्ट के रूप में) का समर्थन करने के लिए एक ब्लॉक या मानकः असर
एक तकिया ब्लॉक एक आधार है जिसका उपयोग संगत बीयरिंग और विभिन्न सामानों की मदद से घूर्णी शाफ्ट के लिए समर्थन प्रदान करने के लिए किया जाता है।तकिया ब्लॉक के लिए आवास सामग्री आम तौर पर कास्ट आयरन या कास्ट स्टील से बना होता है.
सीट के साथ गोलाकार तकिया ब्लॉक असरः यूसीपी,यूसीएफ,यूसीएफएल,यूसीटी,यूसीएफसी यूसीपीएच,यूसीएफए यूसीपीए,यूसीएफबी,यूसीएचए और अन्य मॉडल पूर्ण बाहरी गोलाकार गेंद असर वास्तव में गहरी ग्रूव गेंद असर का एक संस्करण है।
इसकी विशेषता यह है कि इसकी बाहरी अंगूठी और बाहरी व्यास सतह गोलाकार होती है,जो ढलाई सीट की संबंधित ढलान गोलाकार सतह में फिट किया जा सकता है ताकि केंद्र की भूमिका निभाई जा सके.
सीट के साथ बाहरी गोलाकार गोलाकार असर
सीट के साथ गोलाकार असर एक प्रकार का असर इकाई है जो रोलिंग असर और असर सीट को जोड़ती है। अधिकांश बाहरी गोलाकार असर गोल के बाहरी व्यास से बने होते हैं,गोलाकार बोर लेयरिंग सीट के साथ टॉग स्थापित, संरचनात्मक रूपों की विविधता, बहुमुखी प्रतिभा और अच्छी विनिमेयता।
इसी समय, इस प्रकार के असर में डिजाइन में भी एक निश्चित डिग्री की केंद्रीयता है, स्थापित करने में आसान है, सीलिंग डिवाइस की दोहरी संरचना के साथ, खराब परिस्थितियों में काम कर सकता है।असर ब्लॉक आम तौर पर कास्ट हैआम तौर पर इस्तेमाल की जाने वाली सीटें वर्टिकल सीट (पी), स्क्वायर सीट (एफ), बॉस स्क्वायर सीट (एफएस), बॉस गोल सीट (एफसी), डायमंड सीट (एफएल), रिंग सीट (सी), स्लाइडर सीट आदि (टी) हैं।
सीट के साथ बाहरी गोलाकार असर को असर केंद्र और असर सीट में विभाजित किया गया है, जिसका नाम असर केंद्र प्लस असर सीट है,जैसे कि सेट स्क्रू बाहरी गोलाकार असर UC205 के साथ ऊर्ध्वाधर सीट UCP205 कहा जाता है.क्योंकिमजबूत विनिमेयतासीट के साथ गोलाकार असर के लिए, असर केंद्र को इच्छा के अनुसार एक ही विनिर्देश और विभिन्न आकारों के असर सीट में इकट्ठा किया जा सकता है।
तकिया ब्लॉक असर आकार तालिका
सीट के साथ असर के आयाम विनिर्देश तालिका
| प्रकार | आकार ((मिमी) | वजन | ||||||||||||
| d | D | बी | एस | L | J | H | H1 | H2 | ए | एन | N1 | द | किलो | |
| UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP202 | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | M10 | 0.8 |
| UCP206 | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | एम14 | 1.3 |
| UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | एम14 | 1.6 |
| UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | एम14 | 1.9 |
| UCP209 | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | एम14 | 2.2 |
| UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | एम16 | 2.6 |
| UCP211 | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | एम16 | 3.3 |
| UCP212 | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | एम16 | 4.6 |
| UCP213 | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | एम20 | 5.9 |
| UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | एम20 | 6.6 |
| UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | एम20 | 7.4 |
| UCP216 | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | एम20 | 9 |
| UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | एम20 | 11 |
| UCP218 | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | एम22 | 13 |
| UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
| UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | एम14 | 1.4 |
| UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | एम14 | 1.8 |
| UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | एम14 | 2.8 |
| UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | एम14 | 3 |
| UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | एम16 | 4.1 |
| UCP310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | एम16 | 5.8 |
| UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | एम16 | 7.4 |
| UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | एम20 | 9.4 |
| UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | एम20 | 10 |
| UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | एम22 | 12 |
| UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | एम22 | 14 |
| UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | एम22 | 18 |
| UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
| UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
| UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
| UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
| UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
| UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
| UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
UCP असर को ऊर्ध्वाधर सीट शीर्ष तार गोलाकार असर के रूप में भी जाना जाता है, कुछ प्रकार के असर सीट गोलाकार असर के साथ सबसे शास्त्रीय और सबसे अधिक इस्तेमाल किए जाने वाले रूप में,सभी ट्रांसमिशन डिवाइस और शाफ्ट के लिए उपयुक्त और यांत्रिक के समानांतर स्थापना सतहराष्ट्रीय लेबल: GB/T7810
1तालिका में ucp201-ucp203 के कुल आयाम समान हैं।
2. UCP201 का व्यास 12 है, UCP202 का व्यास 15 है, और UCP203 का व्यास 17 है। UCP204 से ऊपर के सभी व्यास 5 से अंतिम दो अंकों से गुणा किए जाते हैं। उदाहरण के लिए,UCP204 का व्यास 20mm है और UCP205 का व्यास 25mm है.
3UCP के बाद पहली संख्या असर श्रृंखला है, 2 प्रकाश श्रृंखला है और 3 भारी श्रृंखला है।
