316 सिंटर स्टेनलेस बुशिंग शाफ्ट लेयरिंग और थ्रस्ट वॉशर वाले प्लग वाल्व ऐसे वाल्व हैं जो सुचारू संचालन और स्थायित्व सुनिश्चित करने के लिए विशिष्ट घटकों का उपयोग करते हैं।316 sintered स्टेनलेस स्टील बुशिंग शाफ्ट असर उत्कृष्ट संक्षारण प्रतिरोध और पहनने के प्रतिरोध प्रदान करता है, जबकि थ्रश वॉशर वाल्व के स्टेम पर थ्रश लोड को वितरित करने और कम करने में मदद करते हैं, जिससे सेवा जीवन बढ़ जाता है।इन घटकों को यह सुनिश्चित करने के लिए एक साथ काम प्लग वाल्व विभिन्न अनुप्रयोगों में प्रभावी ढंग से और विश्वसनीय प्रदर्शन.

स्टेनलेस स्टील के बुशिंग

स्लाइडिंग सतह के साथ लपेटा हुआ बुशिंग विशेष निर्माण

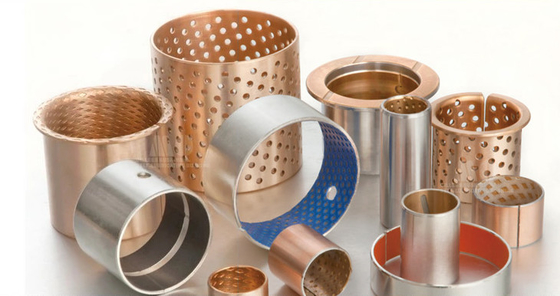

अनुरोध पर, हम इंच आकार, विशेष लंबाई, ड्राइंग के अनुसार बीयरिंग और विभिन्न प्रकार की पेशकश कर सकते हैं।-स्तरउपयोग के विभिन्न क्षेत्रों के साथ-साथ कांस्य या स्टेनलेस स्टील आदि के विभिन्न आधारों के लिए

संक्षारण प्रतिरोधी सामग्री असर-- स्टेनलेस स्टील T316, बढ़ी हुई स्नेहन और कठोरता के लिए सिंटर

थ्रस्ट वाशर और स्लाइडिंग प्लेट्स (प्लेट्स) यदि कोई छेद बनाया जाता है, तो हमेशा स्लाइडिंग सतह से स्टील की सतह की ओर काम करें।
यह तीनों परतों के विभाजन को रोकने के लिए है।

VIIPLUS VALVE असरजो स्व-चिकन प्रकार के हैं जो शक्ति प्रदान करते हैं
और आसान संचालन और जीवन भर सेवा के लिए कम घर्षण। कोई विशेष आवधिक रखरखाव की आवश्यकता नहीं है।

स्थायी रूप से चिकनाई वाले ऊपरी और निचले बीयरिंगों को रखरखाव की आवश्यकता नहीं होती है, और उन्हें क्षैतिज और/या ऊर्ध्वाधर शाफ्ट लोडिंग के लिए डिज़ाइन किया गया है।
असर आसान संचालन और लंबी सेवा जीवन के लिए ताकत और कम घर्षण प्रदान करते हैं।

थ्रस्ट लेयरिंग और वाशर प्लग वाल्व आकार बुशिंग और स्व-चिकन लेयरिंग जीवन

वाल्व बुश उपलब्ध हैं. कृपया VIIPLUS से संपर्क करें.

वाल्वों को विनिमेय स्टेनलेस स्टील से सुसज्जित किया जाना चाहिए, सिंटर किए गए आस्तीन प्रकार के असर अनुरूप होंगे।316 स्टेनलेस स्टेल बुशिंग

टेक्स बुशिंग, कस्टम बुशिंग, फाइबर बुशिंग

इनपुट प्रयास और हैंडव्हील आकार को कम करने के लिए उच्च दक्षता गियर और असर प्रणाली

हिंज पिन 304 स्टेनलेस स्टील का होना चाहिए जो कांस्य बीयरिंगों में घूमता है

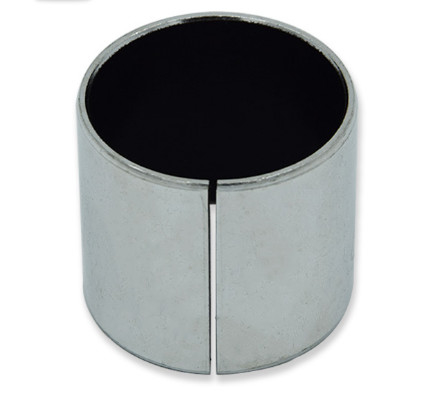

स्टेनलेस स्टील के कपड़े के बुशिंग,इस प्रकार के बुशिंग व्यापक रूप से वाल्व,तेल, रसायन विज्ञान,धातु विज्ञान में उपयोग किया जाता है.यह लचीला बीयरिंग, कोई रखरखाव, कम स्थापना सटीकता है,अच्छा झटके अवशोषण और प्रभाव प्रतिरोधकम शोर विशेषताएं, और फाइबर सामग्री की उच्च शक्ति और स्टील की पीठ के समर्थन के कारण, इसमें उच्च भार क्षमता का अनूठा लाभ है।यह आंतरिक छेद और शाफ्ट के बीच उचित रिक्ति बनाए रखने के लिए उचित हैअंतर का आकार उत्पाद के प्रकार से संबंधित हो सकता है। असर का बाहरी व्यास और सीट छेद आम तौर पर हस्तक्षेप फिट होते हैं।हस्तक्षेप को उत्पाद प्रकार से भी संदर्भित किया जा सकता है.

धातु मैट्रिक्स कपड़े मिश्रित शीट में फाइबर कपड़े स्नेहन परत की 0.25 मिमी मोटाई के कारण सामान्य कठोर बीयरिंगों की तुलना में अधिक लचीलापन है। कुछ कम गति वाले रॉकिंग आंदोलनों में,असर आंतरिक छेद और पिन शाफ्ट अंतराल या यहां तक कि हस्तक्षेप के बिना इस्तेमाल किया जा सकता हैसहयोग, यह बेहतर अपने सदमे अवशोषण और कम शोर प्रदर्शन का प्रयोग कर सकते हैं; इस तरह के बीयरिंग मुख्य रूप से कम गति, भारी शुल्क तेल और वसा स्नेहन में इस्तेमाल कर रहे हैं,और तेल मुक्त स्नेहन में भी इस्तेमाल किया जा सकता है.

1दोनों दबाएँऊपरी और निचले असरवाल्व शरीर में।
2. स्थापित करेंनिचला स्टेम पैकिंग और निचला स्पेसर। ढक्कन पट्टिका के साथ ढक्कन शिकंजा और washers स्थापित करें।
3. वाल्व शरीर के शीर्ष स्टेम छेद में ऊपरी बुशिंग, ऊपरी पैकिंग, और ऊपरी स्पेसर स्थापित करें।
4. वाल्व के स्टेम पर ग्रूव पर पैकिंग रिटेनिंग रिंग स्थापित करें.
5. वाल्व सीट में डिस्क स्थापित करें। यह एक स्नेहक जैसे सिलिकॉन तेल या वसा की आवश्यकता होगी
डिस्क और सीट दोनों के स्टेम हब क्षेत्रों पर लागू किया जाता है।
6. वाल्व शरीर के शीर्ष स्टेम छेद (ऑपरेटर शीर्ष प्लेट पक्ष) में स्टेम स्थापित करें। स्टेम होना चाहिए
स्थापित किया गया है ताकि इसका फ्राइल्ड फ्लैट डिस्क टॉर्क प्लग के छेद के साथ संरेखित हो।
7. प्लग को डिस्क के माध्यम से नीचे और स्टेम पर फ्राइड फ्लैट के खिलाफ टॉर्क करें।

टेक्स असर धातु के समर्थन पर फाइबर कपड़े और अरामाइड फाइबर ओवरले का उपयोग करते हैं,फैब्रिक में बहुत अधिकउच्च भार क्षमता और उच्च सटीकताकम गति और भारी घर्षण के साथ अच्छा चलना बेहतर प्रदर्शन

पॉलीटेट्राफ्लोरोएथिलीन फाइबर/केवलर

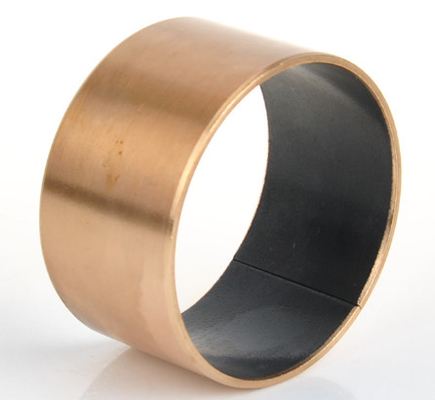

VIIPLUS TEX फाइबर मेटल बेस स्व-चिकित्सीय असर एक स्व-चिकित्सीय मिश्रित असर सामग्री है जो उच्च गुणवत्ता वाले कम कार्बन स्टील प्लेट, कांस्य प्लेट या स्टेनलेस स्टील प्लेट से बना है,घर्षण सतह परत के रूप में फाइबर के बुने हुए कपड़े के साथ।

दोनों को संरचनात्मक चिपकने वाले ठोस बंधन के माध्यम से स्लाइडिंग असर में लुढ़काया जाता है। फाइबर और धातु शीट के बीच बंधन शक्ति की गारंटी देने के लिए,बुना हुआ कपड़ा विशेष फिलामेंट और अरामाइड फिलामेंट से बना है.

असर में उच्च असर क्षमता, अच्छा पहनने के प्रतिरोध, उपयुक्त तापमान, मध्यम की विस्तृत श्रृंखला, सरल संरचना, कॉम्पैक्ट आकार और अच्छी स्थिरता की विशेषताएं हैं।

पॉलीटेट्राफ्लोरोएथिलीन () एक प्रकार की स्व-चिकन सामग्री है जिसमेंउत्कृष्ट प्रदर्शन.लेकिन पहनने का प्रतिरोध खराब है क्योंकिवर्तमान में, अधिकांश फाइबर या अन्य भराव का उपयोग पहनने के प्रतिरोध में सुधार के लिए किया जाता है, प्रभाव बहुत सीमित है।पॉलीटेट्राफ्लोरोएथिलीन फाइबर में शुद्ध पॉलीटेट्राफ्लोरोएथिलीन राल की तुलना में 15 गुना अधिक तन्यता शक्ति होती है, ताकि इस पहलू की कमी को पूरा किया जा सके,पहनने के प्रतिरोध में काफी सुधार हुआ है, साथ ही फाइबर भी पॉलीटेट्राफ्लोरोएथिलीन राल के ठंडे प्रवाह की घटना की घटना से बचता है।
पॉलीटेट्राफ्लोरोएथिलीन फाइबर धातु आधार स्व-चिकन वाले बीयरिंगों को स्टील आधार, तांबा आधार और स्टेनलेस स्टील आधार तीन में विभाजित किया गया है।

अधिकतम भार दबावः 180Mpa

घर्षण कारक: 0.03~0.20

ऑपरेटिंग तापमान सीमाः -90 °C ~ 180 °C

विशिष्ट अनुप्रयोग

फाइबर बीयरिंग का उपयोग समुद्री जल, पेट्रोल, हाइड्रोलिक तेल, इंजन तेल, केरोसिन, स्नेहन तेल, कमजोर एसिड, अमोनिया पानी, तरल नाइट्रोजन, वाशिंग फ्लूइड और अन्य मीडिया में किया जा सकता है।

फाइबर असर उच्च भार, कम गति के लिए सबसे उपयुक्त है, तेल फिल्म को बनाए रखा या गठित नहीं किया जा सकता है, स्नेहक का उपयोग नहीं कर सकता है, प्रभाव भार बड़ा है, संक्षारण प्रतिरोध,झुकाव और असर के उपयोग की अन्य शर्तें, विशिष्ट आवेदन इस प्रकार है:

1जलविद्युत स्टेशनः टरबाइन जल मार्गदर्शक तंत्र, गेंद वाल्व, तितली वाल्व;

2ट्रकों, ट्रैक्टरों, फोर्कलिफ्ट और संबंधित उपकरणों के लिए भारी लिफ्ट सिस्टम, जैसे कि रॉकर आर्म बुशिंग आदि;

3स्टीयरिंग सिस्टम, ब्रेकिंग सिस्टम और ट्रकों, बसों और कृषि ट्रैक्टरों के क्लच के कनेक्टिंग रॉड फोक्रम;

4मोटर स्टीयरिंग सिस्टम, जैसे कि मोटर पिवोट, बाहरी रूप से पतवार पर स्थापित किया जाता है।

5. तितली वाल्व और गेंद वाल्व, असर NSF पीने की प्रणाली संरचना भागों स्वास्थ्य मानकों के अनुरूप;

6खाद्य मशीनरी, कपड़ा मशीनरी, मुद्रण मशीनरी, तंबाकू मशीनरी, पैकेजिंग मशीनरी, चिकित्सा उपकरण आदि;

7पुलों, पाइपलाइनों और अन्य संरचनाओं के लिए समर्थन असर;

8उठाने वाली मशीनरी, विशेष रूप से मुख्य बूम, चलती बूम, पैर के आधार और आधार के अन्य भागों को स्नेहन नहीं किया जा सकता है।

• मजबूत प्रभाव भार प्रतिरोध, कोई "क्रॉलिंग" घटना, चिकनी संचालन;
• उच्च पहनने के प्रतिरोध, अच्छा संक्षारण प्रतिरोध, कोई ठंड प्रवाह घटना नहीं;
• अच्छी आयामी स्थिरता (पानी में कोई विस्तार नहीं), गैर-संवाहक, गैर-चुंबकीय;

असर पतली दीवार संरचना, हल्के वजन, छोटी मात्रा, कॉम्पैक्ट डिजाइन के लिए उपयुक्त है;

कम घर्षण बुना कपड़ा तेल रहित असर VSB-36 TEX व्यापक रूप से उच्च तापमान उत्पादन लाइनों, निर्माण मशीनरी, ऑटोमोबाइल चेसिस भागों, गेंद वाल्व, तितली वाल्व में प्रयोग किया जाता है,पंप और रासायनिक उद्योगों और उच्च गति ट्रेनों और अन्य भारी कम और ईंधन भरने के लिए अवसर आदि नहीं कर सकते.

संरचना

1इस नई सामग्री में धातु के आधार पर फाइबर के कपड़े का उपयोग किया गया है।

2-सामान्य तीन परत वाले झाड़ियों की तुलना में कपड़े में बहुत अधिक भार क्षमता और बहुत अधिक जीवन काल होता है।

3धातु कार्बन स्टील, स्टेनलेस स्टील, कांस्य आदि हो सकती है।

विशिष्ट विशेषताएं

टेक्स बुशिंग,अनुकूलित बुशिंग,फाइबर बुश और कम घर्षण बुना हुआ कपड़े तेल रहित टेक्स असर

सादा और आस्तीन वाले बीयरिंग स्व-चिकन बीयरिंग, लाइनर प्रकार गैर धातु बुना स्टेनलेस स्टील 316 कपड़े के साथ

स्टेनलेस स्टील 316और स्टील-आधारित पॉलीटेट्राफ्लोरोएथिलीन अरामाइड फाइबर ब्रैड बीयरिंग स्व-चिकन सामग्री है जिसमें पहनने के प्रतिरोधी फाइबर मुख्य सतह सामग्री के रूप में हैं। उत्पाद में कम घर्षण गुणांक है,अच्छी असर क्षमता, घर्षण प्रतिरोध और आत्म स्नेहन प्रदर्शन, मुख्य रूप से में इस्तेमाल कियाविभिन्न उच्च श्रेणी के वाल्व और गो-कार्ट।

वीएसबी-36 बुशिंग स्लाइड लेयरिंग बुशिंग, तेल रहित सादा लेयरिंग

स्टेनलेस स्टील316+/फैब्रिक

तेल या ईंधन काम कठिन भागों पर लागू करें,पहनने के प्रतिरोध,कम चिपचिपाहट गुणांक,लंबा जीवनःअच्छा समग्र प्रदर्शनतेल या ईंधन पर कठिन भागों, पहनने के प्रतिरोध, घर्षण के कम गुणांक, लंबे जीवन का उपयोग करें।

यह तेल प्रतिरोधी, अम्ल प्रतिरोधी, क्षार प्रतिरोधी और समुद्री जल प्रतिरोधी है, इसके अलावा, सतह परत में कोई सीसा नहीं है और इसलिए विशेष रूप से खाद्य मशीनरी में आवेदन के लिए उपयुक्त है,क्षारीय प्रवाह मीटर, दवा मशीनों, मुद्रण मशीनों, रासायनिक इंजीनियरिंग मशीनों और अन्य महासागर उद्योग में गति तत्वों पंप करता है।आधार सामग्री स्टेनलेस स्टील वापस और गर्मी प्रतिरोधी शक्ति की एक फिल्म से भरा है सिंटर किए गए गोलाकार कांस्य इंटरलेयर पर कैलेंडर किया जा रहा है।
