| ब्रांड नाम: | REPLACE BRAND Metal-Polymer Bearings BEARINGS () |
| मॉडल संख्या: | बसने की तरह उड़ान भरते हुए |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Competitively Priced vs , Provides Lubricating Bush |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | Flanged कांस्य झाड़ियों, कांस्य जोर वाशर, स्वयं चिकनाई कांस्य झाड़ियों |

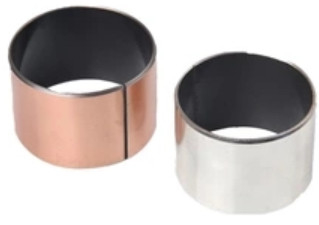

पीटीएफई स्लीव स्प्लिट बुशिंग असाधारण भार-वाहक क्षमताएं प्रदान करते हैं, जिससे उन्हें उन अनुप्रयोगों के लिए एक अत्यधिक प्रभावी समाधान बन जाता है जिनके लिए उत्कृष्ट शक्ति और स्थायित्व की आवश्यकता होती है।पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) सामग्री का उपयोग सुचारू संचालन और कम घर्षण सुनिश्चित करता है, जबकि स्प्लिट बुश डिजाइन आसान स्थापना और हटाने की अनुमति देता है। ये बुशिंग चरम भार का सामना करने में सक्षम हैं और कठोर वातावरण में भी विश्वसनीय प्रदर्शन प्रदान करते हैं।यह औद्योगिक मशीनरी में है, ऑटोमोटिव घटकों, या किसी भी अन्य उच्च भार अनुप्रयोग, पीटीएफई आस्तीन स्प्लिट बुशिंग चिकनी और कुशल संचालन सुनिश्चित करने के लिए एक विश्वसनीय विकल्प हैं।
Plain Bearings & Self-Lubricating Bushings & Gerollte Trockengleitlager () lead free bushing linded TU-B bushing Linded TU - B Self Lubricating Bearing Flange Stock Bushing Size lead free
विप्लस के तीन परतों वाले रखरखाव मुक्त बुशिंग का आधार कम कार्बन स्टील का होता है, जिस पर एक छिद्रित कांस्य परत सिंटर की जाती है।पीटीएफई मिश्रणों को रोलिंग प्रक्रिया पूरी होने के बाद इस कांस्य परत के बीच में छिद्रित किया जाता है. VIIPLUS 10 SERIES में अच्छे भौतिक और यांत्रिक गुण हैं, साथ ही निश्चित रूप से रासायनिक गुण हैं। यह स्व-लुब के प्रदर्शन के साथ घूर्णी, दोलन आंदोलन के लिए उपयुक्त है। विरोधी पहनने,निचला फिक्शन, कम शोर।
1. स्व-चिकन परत पीटीएफई मिश्रण 0.01-0.03 मिमी। रोलिंग प्रक्रिया पूरी होने के बाद, पीटीएफई मिश्रण कांस्य परत के बीच में भर जाते हैं। सामान्य संचालन के तहत, पीटीएफई मिश्रणों को पीटीएफई मिश्रणों के साथ मिश्रित किया जाता है।शीर्ष परत पर पीटीएफई मिश्रण का एक हिस्सा हटा दिया जाएगा और संभोग सतह पर स्थानांतरित किया जाएगा, एक भौतिक स्नेहक फिल्म बनाती है, जो फिक्शन गुणांक को कम करेगी और संभोग शाफ्ट की रक्षा करेगी।
2छिद्रित कांस्य परत; यह परत स्व-लुब परत की बंधन शक्ति प्रदान करती है।
3स्टील बैकअप यह परत भार और ताप प्रवाहकता प्रदान करती है
4तांबा / टिन की परत
परिचालन स्थितियों के आधार पर
|
सामग्री की विशेषताएं |
|
|
|
अधिकतम भार क्षमता |
|
|
|
स्थिर भार |
एन/एमएम2 |
250 |
|
गतिशील भार |
एन/एमएम2 |
140 |
|
अधिकतम गति |
|
|
|
शुष्क दौड़ना |
m/s |
2 |
|
हाइड्रोडायनामिक ऑपरेशन |
m/s |
>2 |
|
अधिकतम पीवी मूल्य |
|
|
|
अल्पकालिक परिचालन |
N/mm2 · m/s |
3.6 |
|
निरंतर संचालन |
N/mm2 · m/s |
1.8 |
|
घर्षण गुणांक |
μ |
0.03 ~ 0.25 |
|
ऑपरेशन तापमान सीमा |
°C |
१९५५-२८० |
|
ऊष्मा चालकता |
W ((m · k-1) |
42 |
|
थर्मल विस्तार गुणांक |
λST |
11 · 10K-1 |
इस्पात के समर्थन से, सिंटर किए हुए कांस्यपीटीएफईअलंकृत असर।
सूखे, अर्ध-चिकित्सीय वातावरण में प्रयोग किया जाता है।
यह -319 डिग्री फारेनहाइट से 518 डिग्री फारेनहाइट तक एक विस्तृत लागू तापमान रेंज है।
हल्के वजन का निर्माण उत्पाद के कॉम्पैक्ट डिजाइन को सक्षम करता है।
यह एक पारंपरिक असर का स्थान ले सकता है जहां स्थान की बचत की इच्छा है।
इस्पात समर्थित बुशिंग उत्कृष्ट सदमे और प्रभाव भार प्रतिरोध प्रदान करता है। इस्पात समर्थित पीटीएफई अस्तर बुशिंग एक कम गुणांक बनाए रखता है
घर्षण और उच्च भार, कम गति के संचालन में उत्कृष्ट पहनने के प्रतिरोध के साथ स्नेहन के बिना उपयोग करने योग्य है।
वीएसबी-10 धातु-पॉलिमर विरोधी घर्षण सादे बीयरिंग
रोल्ड सूखी स्लाइडिंग लेयरिंग ()
स्टील + कांस्य पाउडर + पीटीएफई/फाइबर
लिपटे हुए पीटीएफई लिपटे हुए (रखरखाव मुक्त), स्व-चिकित्सीय सादे या फ्लैन्ज वाले बीयरिंग, थ्रस्ट वॉशर और स्ट्रिप, पीटीएफई से भरे हुए सिंटर किए गए कांस्य परत के साथ कार्बन स्टील के खोल
वीएसबी-10 स्व-चिकित्सीय बहुस्तरीय कम्पोजिट बुशिंग
· चिकनाई अनुप्रयोगों के लिए उपयुक्त बुशिंग सामग्री
·स्व-चिकित्सीय बुशिंग सूखे चलने की स्थिति में भार, गति और तापमान की एक विस्तृत श्रृंखला पर बहुत अच्छा पहनने और कम घर्षण प्रदर्शन प्रदान करते हैं
· रैखिक, दोलन और घूर्णन आंदोलनों के लिए उपयुक्त विरोधी घर्षण असर
सामग्री को अतिरिक्त स्नेहन के बिना काम करने के लिए डिज़ाइन किया गया है और स्नेहन मौजूद होने पर उत्कृष्ट प्रदर्शन करेगा।अच्छी स्लाइडिंग विशेषताएं और बहुत कम अवशोषण इस सामग्री की कुछ विशेषताएं हैंवीएसबी-10 बुशिंग घूर्णी, रैखिक और दोलन गति का समर्थन करेगी।
1.पीटीएफई/फाइबरमिश्रण मोटाई 0.01 ~ 0.03 मिमी। यह घूर्णन शाफ्ट के लिए संपर्क सतह है। पीटीएफई परत और सिंटर किए गए कांस्य सामग्री के मिनट पार्टिस एक ठोस स्नेहक फिल्म बनाने के लिए गठबंधन करते हैं,जो शाफ्ट को कोटिंग करता है.
2सिंटर किए गए कांस्य पाउडर की मोटाई 0.20*0.35 मिमी है।यह संपर्क परत पीटीएफई परत के लिए एक लंगर के रूप में कार्य करता है और असर सतहों से दूर थर्मल निर्माण का संचालन करता है.
3.कम कार्बन वाले स्टील का समर्थनबुशिंग की नींव को स्थापित करते हुए, स्टील की पीठ असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताओं को प्रदान करती है।
कार्बन स्टील + कॉपर पाउडर + ( + Pb + Filler)
· धातु-पॉलीमर कम्पोजिट स्व-चिकन झाड़ू सामग्री
· स्टील बैक + छिद्रित कांस्य सिंटर +
· पीटीएफई + सीसा
|
परिचालन प्रदर्शन |
|
|
सूखी |
बहुत अच्छा |
|
तेल से चिकनाई |
अच्छा |
|
वसा युक्त तेल |
उचित |
|
पानी से चिकनाई |
उचित |
|
प्रक्रिया द्रव स्नेहन |
उचित |

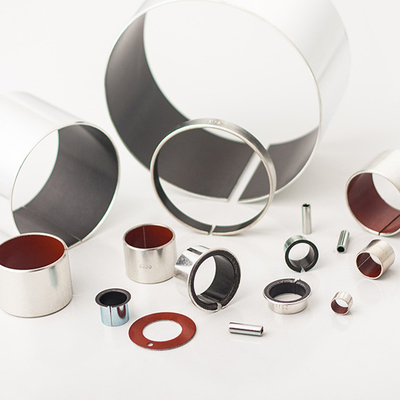

मानक आयामों में उपलब्ध असर के रूप
· बेलनाकार झाड़ी
· फ्लैंग्ड झाड़ी
· धक्का वाशर
· फ्लैंग्स वाले वाशर
· स्लाइडिंग प्लेट
सादे असर झाड़ियों, कॉलर झाड़ियों, वाशर, स्ट्रिप्स या विशेष डिजाइनों के रूप में उपलब्ध हैं।
मेट्रिक लेयरिंग और इम्पीरियल बुशिंग, ऑर्डर पर निर्मितः विशेष आयामों में मानक बुशिंग के रूप, अर्ध-बुशिंग, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित बुशिंग डिजाइन उत्कृष्ट पहनने प्रतिरोध के साथ स्नेहन मुक्त
इस्पात समर्थित कांस्य बुशिंग का उपयोग कई उद्योगों में विभिन्न अनुप्रयोगों में किया जाता है। नीचे कुछ अधिक सामान्य उपयोग हैंः
हाइड्रोलिक सिस्टमः वाल्व और रोटरी एक्ट्यूएटर के लिए बुशिंग, गियर पंप के लिए बुशिंग, सिलेंडर के लिए बुशिंग, शॉक एम्बॉसर के लिए बुशिंग, लुकास हाइड्रोलिक पंप के लिए बुशिंग,
खाद्य प्रसंस्करण: बोतलबंद करने वाली मशीन, बोतल धोने वाली मशीन, स्वचालित बैग बनाने वाली मशीन, डेयरी प्रोसेसर, मांस काटने वाली मशीन, मिक्सर
ऑटोमोबाइलः सस्पेंशन बुशिंग, स्टीयरिंग, ब्रेक बुशिंग, क्लच, ट्रांसमिशन बुशिंग
रेलगाड़ियाँ: साइड थ्रस्ट एब्सोर्बर, ऑटोमैटिक डोर बुशिंग
जहाज: स्टीयरिंग लिंकिंग, हैच कवर, पल्ली ब्लॉक बुशिंग
विमान: नियंत्रण संबंध, शॉक एब्सोर्सर बुशिंग, एक्ट्यूएटर वाल्व बुशिंग, विंच
मुद्रण: ऑफसेट प्रिंटर, ग्रेव्री प्रिंटर, मेल प्रिंटर, ऑटोमैटिक टिकट बेंडर, ऑटोमैटिक बुक बाइंडर
वस्त्र उद्योग: स्पिनिंग फ्रेम, यार्न ट्विसर, शीट रोलर, वाइंडर
