| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |

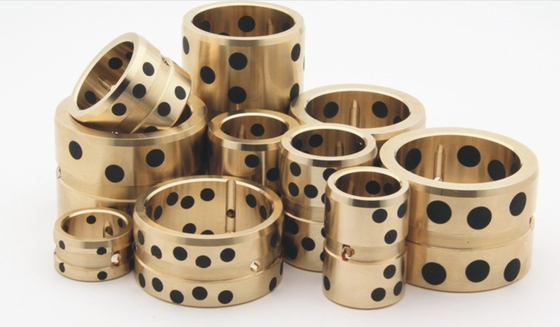

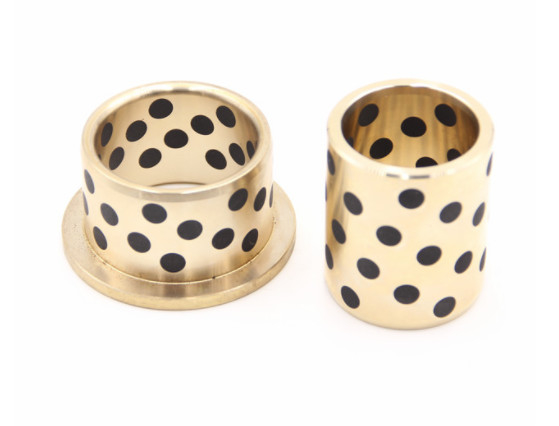

C86300 मैंगनीज कांस्य फ्लैंज ऑयललेस झाड़ी ग्राफाइट प्लग के साथ यांत्रिक घटक हैं जो विशेष रूप से बाहरी स्नेहन की आवश्यकता के बिना काम करने के लिए डिज़ाइन किए गए हैं।C86300 मैंगनीज कांस्य सामग्री उत्कृष्ट शक्ति प्रदान करता है, स्थायित्व, और पहनने के प्रतिरोध, जबकि बुशिंग के आंतरिक अस्तर के अंदर एम्बेडेड ग्रेफाइट प्लग एक प्राकृतिक स्नेहक के रूप में कार्य करते हैं, घर्षण को कम करते हैं और सुचारू संचालन सुनिश्चित करते हैं।
इन बुशिंग्स का फ्लैन्ज डिजाइन आवेदन के भीतर आसान स्थापना और सुरक्षित फिटमेंट की अनुमति देता है।ग्रेफाइट प्लग लगातार स्नेहन प्रदान करके और रखरखाव या प्रतिस्थापन की आवश्यकता को कम करके बुशिंग के प्रदर्शन को और बढ़ाता है.
उन अनुप्रयोगों में जहां स्नेहन संभव या वांछनीय नहीं है, C86300 मैंगनीज ब्रॉन्ज फ्लैंज ऑयललेस झाड़ियों के साथ ग्राफाइट प्लग एक विश्वसनीय और कुशल समाधान प्रदान करते हैं।वे आम तौर पर इस्पात उत्पादन जैसे उद्योगों में उपयोग किए जाते हैं, खनन, समुद्री और भारी मशीनरी, जहां बुशिंग को उच्च भार, उच्च तापमान और कठोर वातावरण के अधीन किया जाता है।
C86300 मैंगनीज ब्रॉन्ज फ्लैंज ऑयललेस झाड़ियों का चयन करते समय ग्राफाइट प्लग के साथ, आपके आवेदन की विशिष्ट आवश्यकताओं पर विचार करना महत्वपूर्ण है, जिसमें आयाम, भार क्षमता,और परिचालन की स्थितियह सुनिश्चित करने के लिए निर्माता या आपूर्तिकर्ता से परामर्श करने की भी सिफारिश की जाती है कि आपके द्वारा चुने गए बुशिंग आपकी आवश्यकताओं को पूरा करते हैं और आपके सिस्टम के भीतर इष्टतम प्रदर्शन करेंगे।
सामग्रीःठोस स्नेहक के साथ कांस्य, तेल रहित स्नेहन नोटः विधानसभा गाइड लाइनें / आयामी आवश्यकताएं और अनुमतियां अध्याय डी के अंत में। ध्यान देंः झाड़ियों का उपयोग केवल अक्षीय गति के साथ किया जा सकता है!
प्लग ग्रेफाइट बीयरिंगमुख्य रूप से उन अनुप्रयोगों में उपयोग किया जाता है जिन्हें कठिन पहुंच वाले क्षेत्रों में निरंतर स्नेहन की आवश्यकता होती है।ग्राफाइटयांत्रिक रूप से मजबूर किया जाता है
अत्यधिक दबाव के तहत छेद / ग्रूव में। एक स्नेहक की फिल्म शाफ्ट के लिए स्थानांतरित कर दिया जाता है के रूप में यह बारी करने के लिए शुरू होता है। इन बीयरिंग के लिए निरंतर स्नेहन प्रदान करते हैंलंबे समय तक बिना रखरखाव के।
● उच्च भार, कम गति के संचालन के तहत बेजोड़ प्रदर्शन है। बिना स्नेहन के भी अच्छा प्रदर्शन करता है।
● ऐसी जगहों पर उत्कृष्ट पहनने के प्रतिरोध जहां तेल की फिल्म बनाने में कठिनाई होती है, क्योंकि पारस्परिक, दोलन गति और अक्सर अंतराल वाले संचालन होते हैं।
● संक्षारण और रासायनिक हमले के प्रति उत्कृष्ट प्रतिरोध।
● रखरखाव से मुक्त और परिचालन लागत में बचत।
वर्तमान में, एनसी मशीनिंग को महसूस किया गया है, और मशीनिंग सटीकता और उत्पादन प्रौद्योगिकी को स्थिर और सुधार किया गया है
NAAMS स्व-चिकन गाइड आस्तीन बुशिंग, उत्पाद सटीकता विश्वसनीय है, आयाम स्थिर है, कर सकते हैंमोल्ड गाइड असेंबली समय को कम करें, और मोल्ड निर्माण लागत!
1मोल्ड निर्माण उद्योग के लिए उपयुक्त, व्यापक रूप से प्रयोग किया जाता है।
2.उच्च गुणवत्ता वाली पीतल और ग्राफाइटमार्गदर्शन प्रदर्शन में मार्गदर्शक आस्तीन की स्थायित्व को बहुत बढ़ाने और एक सुंदर धातु चमक रखने के लिए चुना जाता है।
3. ठीक करने के बाद, इसकी कठोरता, चिकनाई, औरपोजिशनिंग प्रदर्शन उत्कृष्ट हैं।
4.उच्च आयामी सटीकता, स्थिर गुणवत्ता और पूर्ण विनिर्देश।
स्व-चिकन प्लास्टिक सादे बीयरिंगों के बारे में अधिक जानकारी प्राप्त करेंwww.bronzegleitlager.com, अत्यधिक औद्योगिक परिस्थितियों में अधिकतम सेवा जीवन के लिए डिज़ाइन किया गयाकम लागत.
C-86200/C-86300स्व-चिकित्सीय आस्तीन लेयरिंग Machining Casting on centrifugal C86300 Manganese Bronze Casted bronze bearings withठोस ग्रेफाइट स्नेहन
तेजी से
बेहतर
सुरक्षित
एक के लिए इंजीनियरअधिक विश्वसनीय सेवा जीवन
सामग्री का ग्रेड:C-86200 या C-86300
शर्तें-
आयामी निरीक्षण रिपोर्ट।
सामग्री के यांत्रिक गुणों (कठोरता और घनत्व सहित) के लिए परीक्षण प्रमाण पत्र।
कांस्य पर काम कर सकते हैंभारी भार के तहत उच्च गति,लेकिन आवश्यकता हैउच्च शाफ्ट कठोरता और गैर घर्षण संचालन स्थितियां।इस मिश्र धातु मेंउत्कृष्ट यांत्रिक गुण और अच्छा संक्षारण प्रतिरोध। यह मिश्र धातु तांबे के साथ समझौता किया गया हैमैंगनीज, एल्यूमीनियम और लोहा। यह संयोजन तन्य शक्ति को बढ़ाता है।
| रासायनिक आवश्यकताएं | ||||||||||||
| तांबा मिश्र धातु UNS नंबर. |
संरचना, % अधिकतम, जब तक कि संकेत नहीं दिया गया हो | |||||||||||
| निकेल | ||||||||||||
| तांबा | टिन | सीसा | जस्ता | लोहा | सहित | एल्यूमीनियम | मैंगनीज | एंटीमोन | सल्फर | फॉस्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2०४.0 | 1.0ए | 5.0 ¥7.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 86.0 ¢ 89.0 | 9.011।0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¥170 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.011।0 | 8.011।0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबे के न्यूनतम को निर्धारित करने में तांबे की गणना तांबे प्लस निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फास्फोरस अधिकतम 1.5% होना चाहिए। | ||||||||||||
| सी लोहे का उपयोग स्टील के समर्थन के लिए किया जाता है तो लोहे का अधिकतम 0.35 प्रतिशत होना चाहिए। | ||||||||||||
रेडियल गेट, वर्टिकल गेट, स्टॉप लॉग, पेनस्टॉक स्टील लाइनर, मैकेनिकल लिफ्ट, हाइड्रोलिक लिफ्ट, इंस्ट्रूमेंटेशन, गेंट्री क्रेन, ओवरहेड क्रेन,जलाशय प्रबंधन सेवाएं...
भंडारण
बाढ़ नियंत्रण
जल विद्युत ऊर्जा उत्पादन
सिंचाई
तांबे के मिश्र धातु का कास्टिंग
प्रकारःसीसा मुक्त पीतल
|
रासायनिक संरचना द्रव्यमान/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
कु |
Sn |
अल |
फे |
एमएन |
नि |
पीबी |
हाँ |
पी |
Zn |
|
६०-६६ |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
यांत्रिक गुण |
|||
|---|---|---|---|
|
तन्यता शक्ति Mpa ((Min) |
प्रतिफल शक्ति MPa ((Min) |
लम्बाई % |
ब्रिनेल कठोरता ((HB) |
|
758 |
427 |
14 |
225 |
1रासायनिक संरचना में, एकल मान अधिकतम का प्रतिनिधित्व करते हैं।
2कठोरता मूल्य का यांत्रिक प्रदर्शन केवल संदर्भ के लिए है
|
C86300 |
आयाम इंच में हैं |
|
ग्रेफाइट प्लग के साथ मैंगनीज कांस्य |
(ID x OD x L) |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/8 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 3/8 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/8 x 1-1/2 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 2-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 2-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
2-1/2 x 3 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3 x 3-1/2 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
3 x 3-5/8 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
5 x 6 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
5 x 6 x 4 |
ग्राफ़िटेड स्व-चिकित्सीय आस्तीन असरअनुप्रयोग से पहले स्नेहक में भिगो दिया जाना चाहिए। ग्रेफाइट स्नेहक को अवशोषित करता है, जो तब शाफ्ट की गति से गर्म होने पर शाफ्ट में स्थानांतरित हो जाता है।इस कार्रवाई तेल स्नेहन के लिए आवश्यक प्रदान करता है, लेकिन पर्याप्त मात्रा में असर सिरों पर रिसाव का कारण नहींजब गति बंद हो जाती है तो तेल को ग्राफाइट द्वारा पुनः अवशोषित किया जाता है।
प्लग ग्राफ़िटिंग को असर की दीवार के माध्यम से एक रौड, बिखरे हुए छेद कॉन्फ़िगरेशन को ड्रिल करके और इन छेदों में ग्राफाइट को दबाकर और हार्ड बेकिंग करके पूरा किया जाता है।छिद्रों का आकार और संख्या तथा पंक्तियों की संख्या का निर्धारणअसर लंबाई और व्यास।
ग्राफाइट से जुड़ी कांस्य बुशिंगसभी स्व-चिकन हैं औररखरखाव मुक्त।इन बुशिंग्स को निरंतर कास्ट कांस्य से मशीनीकृत किया जाता है और ठोस स्नेहक प्लग के साथ प्लग किया जाता है।एक स्व-चिकित्सीय आस्तीन लेयरिंग और इसकी संभोग सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए. VIIPLUS के कई घटकों में ग्रेफाइट का उपयोग किया जाता है. यहाँ आप इसके बारे में क्या पता करने की जरूरत है. ग्रेफाइट एक बहुत ही असामान्य रूप में एक दो आयामी क्रिस्टल में साधारण कार्बन है.इसे एक परमाणु मोटी शीट के रूप में सोचो. ग्राफाइट का एक टुकड़ा इन चादरों का एक ढेर है. एक ग्राफाइट पेंसिल का नेतृत्व तैलीय महसूस करता है क्योंकि ये एक परमाणु मोटी चादरें बहुत फिसलन वाली होती हैं.
| ग्रेड | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| सामग्री | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 | 8 |
| कठोरता | ≥210 | ≥ 70 | ≥ 150 | ≥75 | ≥235 |
| तन्य शक्ति | ≥750 | ≥ 250 | ≥500 | ≥270 | ≥ 800 |
| उपज शक्ति | ≥ 450 | ≥ 90 | ≥260 | ≥ 150 | ≥ 450 |
| लम्बाई | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| रैखिक विस्तार गुणांक | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| मैक्स.टेंप. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| अधिकतम गतिशील भार | 100 | 60 | 50 | 70 | 120 |
| अधिकतम.गति ((सूखी) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((चिकन) | 200 | 60 | 60 | 80 | 200 |
| संपीड़न विकृति | < 0.01 मिमी | < 0.05 मिमी | < 0.04 मिमी | < 0.05 मिमी |
< 0.005 मिमी |
निर्माण उपकरण के लिए स्व-चिकित्सीय आस्तीन असर, पावर फावड़ों के लिए बूम लिंक बुशिंग, इंजेक्शन मोल्ड मशीनों के लिए टॉगल लिंक और गाइड बुशिंग, स्टील मिल उपकरण, फर्नेस ड्रैगआउट,सुखाने का उपकरणरोस्टर, प्रेस डाइ, असेंबली लाइन, हाइड्रो-इलेक्ट्रिक संरचनाएं, विंच, लिफ्टिंग उपकरण, टायर और पेपर मिल मशीनरी और कई अन्य औद्योगिक अनुप्रयोग.
C86300 विशिष्ट अनुप्रयोगों में धीमी गति वाले भारी शुल्क भार बीयरिंग, गियर, कैम और हाइड्रोलिक सिलेंडर भाग शामिल हैं।उच्च शक्ति, गैर गर्मी उपचार के लिए तांबे के मिश्र धातुभारी भार और धीमी गति के लिए उत्कृष्ट पहनने के लक्षणों और उच्च असर शक्ति के अच्छे संयोजन की आवश्यकता वाले अनुप्रयोगों में उपयोग के लिए।
|
C86300 मैंगनीज कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
5.0-7.50 |
|
मैंगनीज, Mn |
2.5-5.0 |
|
|
|
|
C86200 मैंगनीज कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
3.0-4.90 |
|
मैंगनीज, Mn |
2.5-5.0 |
ग्रेफाइट प्लग्ड कास्ट ब्रॉन्ज बुशिंग का उपयोग उन स्थानों पर किया जा सकता है जहां भारी भार को कम से मध्यम गति पर समर्थित किया जाना चाहिए
प्लग ग्राफाइट कास्ट कांस्य बुशिंग का सामना करने में सक्षम हैउच्च तापमान 570 F तक
स्व-चिकित्सीय आस्तीन असर सुविधा जहां तेल लगाना मुश्किल है वहां असरों का उपयोग करने की अनुमति देती है,लागू करने के लिए महंगा है, और जहां वसा/तेल का उपयोग नहीं किया जा सकता है। उत्कृष्ट स्नेहन कम गति पर उच्च भार के तहत भी प्राप्त किया जाता है।
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहन आस्तीन असर घर्षण को कम करता है। घर्षण गुणांकः 0.04 से 0.2
| bउछालना | लम्बाई | |||||||||||||
| आकार ((मिमी) | ||||||||||||||
| आईडी | ओवरडोज | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ¢ d | ¢ D | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | जेडीबी | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
लम्बाई |
|
|
आईडी |
ओडी |
|
|
||||||||
|
|
|
गास्केट |
|
|||||||||||
|
|
|
¢ d |
¢ D |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
जेडीबी |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-१००३ |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-३००५ |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-३००५ |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-५५०८ |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-६००८ |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-६००८ |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-१००१० |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
वीडियो
