| ब्रांड नाम: | viiplus.com |
| मॉडल संख्या: | ग्लेशियर मानक स्प्लिट गैप बुशेस मेट |
| एमओक्यू: | 50 टुकड़ा / मोहरे |
| कीमत: | Oilless Bushes Factory Price |
| भुगतान की शर्तें: | एल / सी, एल / सी, टी / टी, डी / ए, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बियरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाना, थोक, मेटल जर्नल बियरिंग, सेल्फ ल्यूब्रि |

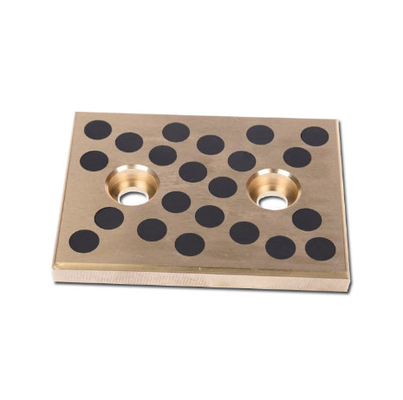

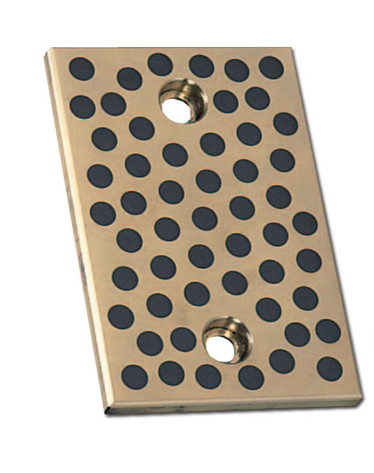

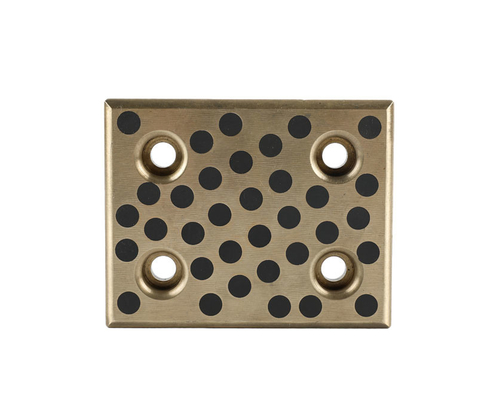

तेल रहित प्लेट, विशेष रूप से पहनने की प्लेट के रूप में डिज़ाइन की गई है, जिसमें प्लग किए गए ग्राफाइट समावेशन के साथ एक अद्वितीय कास्ट कांस्य निर्माण है।यह अभिनव संयोजन असाधारण पहनने के प्रतिरोध और स्थायित्व प्रदान करता है, यह विभिन्न औद्योगिक अनुप्रयोगों के लिए एक अत्यधिक प्रभावी समाधान बनाता है।
कास्ट कांस्य मैट्रिक्स के भीतर ग्राफाइट समावेशन स्नेहन प्रदान करते हैं, बाहरी स्नेहन प्रणालियों की आवश्यकता को समाप्त करते हैं।इस तेल रहित डिजाइन से न केवल रखरखाव सरल होता है बल्कि संदूषण और संबंधित परिचालन समस्याओं के जोखिम को भी कम किया जाता है.
विनिर्माण प्रक्रिया में प्रयुक्त उच्च गुणवत्ता वाली सामग्री पहनने की प्लेट के लंबे समय तक चलने वाले प्रदर्शन को सुनिश्चित करती है। यह भारी भार और चरम परिस्थितियों का सामना कर सकती है,सबसे अधिक मांग वाले औद्योगिक वातावरण में भी इसकी अखंडता और कार्यक्षमता बनाए रखना.
संक्षेप में, तेल रहित प्लेट, अपने प्लग किए गए ग्राफाइट कास्ट कांस्य निर्माण और उच्च गुणवत्ता वाली सामग्रियों के साथ, विभिन्न औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय और टिकाऊ पहनने का समाधान प्रदान करता है।यह उन लोगों के लिए एक उत्कृष्ट विकल्प है जो प्रदर्शन में सुधार करना चाहते हैं, रखरखाव की लागत को कम करें, और परिचालन डाउनटाइम को कम करें।
VIIPLUS तेल रहित असरके लिए विकसित किए गए हैंउच्च भार, कम गतिअनुप्रयोगों और घूर्णन कास्ट से बने होते हैंउच्च शक्ति वाला कांस्यस्नेहक के रूप में एक विशेष रूप से निर्मित ग्रेफाइट प्लग का उपयोग करना।
हमारी तेल रहित प्लेटों की श्रृंखला मीट्रिक और शाही आकारों में उपलब्ध है।
तेल रहित मार्गदर्शक तत्व वाशर कांस्य पहनने प्लेट ग्राफाइट कास्ट कांस्य असर ठोस कांस्य प्लेटC86300 सामग्रीनिरंतर कास्टिंग या केन्द्रापसारक कास्टिंग द्वारा
स्व-चिकित्सीय कांस्य बीयरिंग और कास्ट ऑयललेस कांस्य पहनने की प्लेट जो कि रखरखाव मुक्त हैं क्योंकि उनका निर्माण ठोस स्नेहक सामग्री जैसे ग्राफाइट आवेषणों को शामिल करके किया जाता है।
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
1. मैन्युअल स्नेहन की आवश्यकता नहीं है
2. रखरखाव मुक्त
3ऐसे अनुप्रयोग जहां तेल/तौल स्नेहक जोड़ना मुश्किल हो
4भारी भार और कम गति
हमविप्लसकांस्य बीयरिंग विभिन्न प्रकार के कांस्य पहनने की प्लेट प्रदान करता है, जो अधूरी कास्ट कांस्य प्लेट से लेकर पूरी तरह से तैयार मशीनीकृत घटकों तक होता है। नीचे हमारे द्वारा पेश किए जाने वाले विभिन्न प्रकारों का विवरण दिया गया है।पहनना प्लेटों मार्गदर्शन और नियंत्रण रैखिक गति जब वहाँ भारी बलों के साथ मुकाबला करने के लिए कर रहे हैंये प्लेटें गति को निर्देशित करने और नियंत्रित करने के लिए रैखिक बीयरिंग के रूप में कार्य करती हैं।
1.लंबे समय तक बिना किसी तेल के काम कर सकता है
2. अत्यधिक उच्च भार क्षमता, अच्छा विरोधी पहनने और कम घर्षण
3. विशेष रूप से कम गति और उच्च भार के लिए उपयुक्त
4. जहां तेल की फिल्म बनाना मुश्किल है, वहां पर घुमावदार, दोहराने वाली या विराम गति के लिए उपयुक्त है
5अच्छी रासायनिक प्रतिरोधी और संक्षारण प्रतिरोधी विशेषताएं
6-40°C से +300°C तक के तापमान के विस्तृत दायरे में इस्तेमाल किया जा सकता है
एल्यूमीनियम-कांस्य ठोस स्नेहक सिलिडपहनने की प्लेटमैकेनिक्स की अच्छी क्षमता के साथ एल्यूमीनियम-कांस्य मिश्र धातु के साथ समर्थित हैएल्यूमीनियम-ब्रॉन्ज ठोस स्नेहक सिलडे पहनने की प्लेट की सतह को नियमित रूप से और बारीकी से सॉकेट के साथ मशीनीकृत किया जाता है जिसमें विशेष ठोस स्नेहक भरा जाता है।
एल्यूमीनियम-कांस्य ठोस स्नेहक सिलिडपहनने की प्लेटमध्यम भार के साथ व्यापक रूप से उपयोग की जाने वाली स्थितियां हैं लेकिन मध्यम गति आदि के साथ उच्च तापमान और स्थिति है।
की सतहएल्यूमीनियम-कांस्य ठोस स्नेहक सिलिडपहनने की प्लेटनियमित रूप से और बारीक मशीनीकृत किया जाता है जिसमें विशेष ठोस स्नेहक भरा जाता है।
स्लाइडिंग वेयर प्लेट सामग्री विशेष ठोस स्नेहक एम्बेडेड के साथ मजबूत कास्ट कांस्य आधारित धातु से बना है। बेस धातु उच्च भार का सामना करती है और ठोस स्नेहक आत्म स्नेहन प्रदान करते हैं।असर कम गति के साथ अत्यधिक उच्च/कम तापमान की स्थिति में पूर्व स्नेहन के बिना उत्कृष्ट प्रदर्शन दिखाता हैयह सामग्री विशेष रूप से उच्च भार के लिए एक रखरखाव मुक्त असर समाधान प्रदान करती है, जो आंतरायिक दोलन गति के साथ होती है।
| ग्रेड | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| सामग्री | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 | 8 |
| कठोरता | ≥210 | ≥ 70 | ≥ 150 | ≥75 | ≥235 |
| तन्य शक्ति | ≥750 | ≥ 250 | ≥500 | ≥270 | ≥ 800 |
| उपज शक्ति | ≥ 450 | ≥ 90 | ≥260 | ≥ 150 | ≥ 450 |
| लम्बाई | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| रैखिक विस्तार गुणांक | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| मैक्स.टेंप. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| अधिकतम गतिशील भार | 100 | 60 | 50 | 70 | 120 |
| अधिकतम.गति ((सूखी) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((चिकन) | 200 | 60 | 60 | 80 | 200 |
| संपीड़न विकृति | < 0.01 मिमी | < 0.05 मिमी | < 0.04 मिमी | < 0.05 मिमी | < 0.005 मिमी |
| उत्पाद संख्या | रासायनिक रचनाएँ | ||||||||
| वीएसबी-50 | कु | Zn | अल | फे | एमएन | हाँ | नि | Sn | पीबी |
| 60~66 | 22 से 28 | 5.0~8.0 | 2.0~40 | 2.5~5.0 | <0.1 | <0.5 | <0.2 | <0.2 | |
मानक आयामों में उपलब्ध असर के रूप
· बेलनाकार झाड़ी
· फ्लैंग्ड झाड़ी
· स्लाइडिंग प्लेट
आदेश पर बने असर के रूपः विशेष आयामों में मानक रूप, धक्का वाशर, फ्लैंग्स वाले धक्का वाशर, अर्ध-लियर, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित असर डिजाइन
इस प्रकार के असर को सूखे, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण में लगाया जा सकता है जब कोई तेल नहीं डाला जा सकता है।यह व्यापक रूप से मोटर वाहन उत्पादों लाइन में प्रयोग किया जाता है, जल इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योग, क्रमिक कास्टिंग मशीनें, धातु उद्योग में इस्पात रोलर्स, खनिज मशीनरी, जहाज, टर्बो जनरेटर,हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनें...
ठोस कांस्य धातु स्व-चिकन ग्राहक आकार आयाम और सहिष्णुता
