| ब्रांड नाम: | gleitlagerbuchsen |
| मॉडल संख्या: | धातु-पॉलिमर कांस्य पीठ सादा असर |
| एमओक्यू: | मानक आकार झाड़ी कोई न्यूनतम आदेश मात्रा नहीं |
| कीमत: | Bushings High Quality Price Ratio B2B |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |

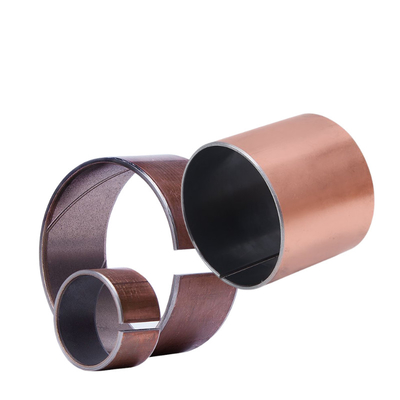

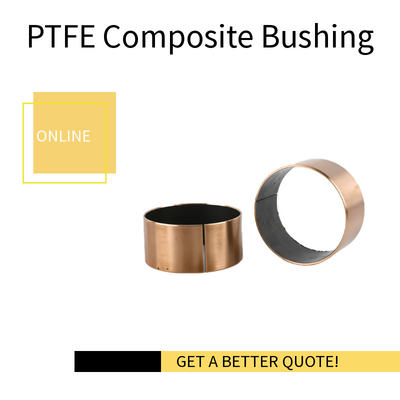

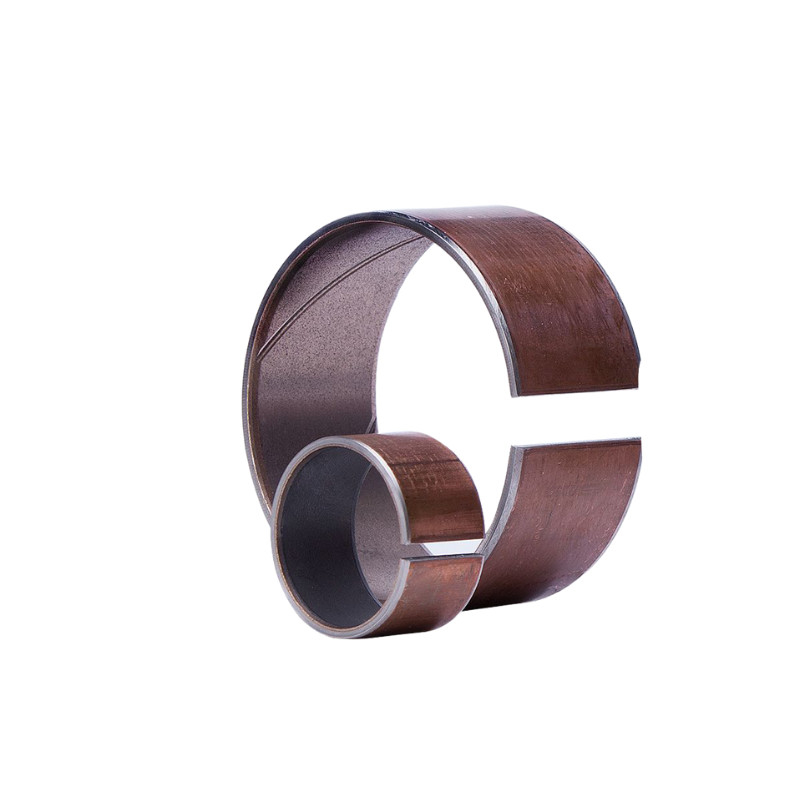

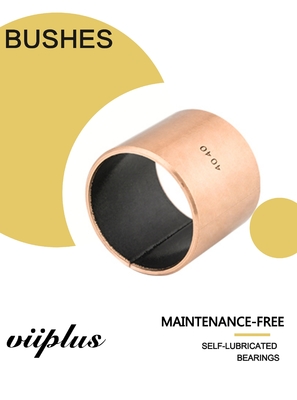

पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) के साथ संयुक्त कांस्य समर्थित बुशिंग, एक मीट्रिक असर है जिसे विशेष रूप से पुल अनुप्रयोगों के लिए डिज़ाइन किया गया है।कांस्य समर्थन सामग्री उत्कृष्ट शक्ति और पहनने प्रतिरोध प्रदान करता है, जबकि पीटीएफई अस्तर स्नेहन को बढ़ाता है और घर्षण को कम करता है, जिसके परिणामस्वरूप अधिक सेवा जीवन और अधिक चिकनी संचालन होता है।
कांस्य-पीटीएफई कम्पोजिट निर्माण गुणों का एक अनूठा संयोजन प्रदान करता है जो पुल बीयरिंग के लिए आदर्श हैं। कांस्य समर्थन संरचनात्मक अखंडता और स्थायित्व सुनिश्चित करता है,जबकि पीटीएफई कोटिंग कम घर्षण और आत्म स्नेहन गुण प्रदान करता हैयह संयोजन इस असर को भारी भार और गतिशील परिस्थितियों को संभालने के लिए उपयुक्त बनाता है जो आमतौर पर पुल संरचनाओं में पाए जाते हैं।
असर का मीट्रिक आकार सटीक फिटिंग और स्थापना की अनुमति देता है, जिससे पुल का सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।असर का डिजाइन और सामग्री की पसंद भी इसे जंग और पर्यावरण की गिरावट के लिए प्रतिरोधी बनाते हैं, दीर्घकालिक प्रदर्शन और विश्वसनीयता सुनिश्चित करता है।
संक्षेप में, पीटीएफई के साथ कांस्य समर्थित बुशिंग पुल अनुप्रयोगों के लिए एक मजबूत और विश्वसनीय मीट्रिक असर है, जो उत्कृष्ट शक्ति, पहनने के प्रतिरोध, कम घर्षण और आत्म-चिकन प्रदान करता है।इसकी सटीक फिटिंग और संक्षारण प्रतिरोध लंबे समय तक पुल के सुचारू और विश्वसनीय संचालन को सुनिश्चित करता है.
जलविद्युत संयंत्र में फ्लैंग्ड कांस्य बुशिंग की खरीद अनुरोध, फ्लैंग्ड कांस्य बुशिंग आकार, बाहरी व्यास मिमी आंतरिक व्यास मिमी लंबाई मिमी।
ग्लेइटलेगरबुकसेन उच्च गुणवत्ता,घेरने धातु कांस्य समर्थित पुल बुशिंग पीटीएफई अस्तरित (रखरखाव मुक्त) चीन से आदेश पर बनाया गया। SF-1B सस्ती कीमतें।स्वयं-चिकित्सा वाले सादे झाड़ियों या फ्लैंग लेयरिंग,थ्रस्ट वाशर और स्ट्रिप, पीटीएफई से भरा हुआ सिंटर किए गए कांस्य परत के साथ कांस्य समर्थन
सूखी स्लाइडिंग बुशिंग के मीट्रिक आयामतीन परत पीटीएफईमिश्रित
सामग्री
रेडियल लोड के तहत धीमी घूर्णन और दोलन आंदोलनों के लिए उपयुक्त और
रखरखाव मुक्त संचालन. कोई स्नेहन की आवश्यकता नहीं है.उद्धरण का अनुरोध करें
कांस्य बुशिंग को इसके कांस्य समर्थन के कारण उच्च गुणवत्ता वाले मानक पीटीएफई कम्पोजिट बुशिंग के रूप में माना जा सकता है। न केवल यह एक बार स्लाइडिंग क्षमताओं में बेहतर हैपीटीएफई परतयह नमी और अपतटीय अनुप्रयोगों में एक लाभ हो सकता है।
कांस्य बुशिंग को एक सिंटरिंग लाइन में निर्मित किया जाता है जिसमें कांस्य पाउडर को पहले वाहक सामग्री पर पिघलाया जाता है, जिससे इसे 20 से 30 माइक्रोन मोटी एक मोटी सतह मिलती है।पीटीएफईवाहक सामग्री पर पिघल जाता है और कच्चे कांस्य पाउडर की सतह में बंध जाता है।
अगला कदम कच्चे माल को आयताकार आकार में काटना होगा, जिसे एक मोटी सिलेंडर में लुढ़काया जाएगा।अंतिम चरण एक आवास में इसे दबाने और बुशिंग के माध्यम से सही सहिष्णुता के साथ एक उपयुक्त पिन धक्का के द्वारा कच्चे सिलेंडर कैलिब्रेट करना होगाइस प्रक्रिया से पैड को पूर्ण गोल आकार प्राप्त करने के लिए मजबूर किया जाएगा। एक अंतिम स्पर्श के रूप में, चैंफर को सॉकेट से काट दिया जाएगा।
स्लाइडिंग लेयर
पीटीएफई + सीसा
छिद्रित कांस्य सिंटर
स्टील बैकअप
1संशोधित पॉलीटेट्राफ्लोरोएथिलीन का मिश्रण (पीटीएफई) और सीसा (Pb) 0.01-0.03 मिमी एक पहनने के प्रतिरोधी सामग्री, जो ऑपरेशन के दौरान काउंटरशाफ्ट की सुरक्षा के लिए एक स्थानांतरण फिल्म बना सकती है।
2तांबे की पाउडर परत, 0.20-0.3 मिमी, पीटीएफई/पीबी और तांबे की परत की बंधन शक्ति में सुधार करती है, और इसमें अच्छी असर क्षमता और पहनने के प्रतिरोध होता है।उच्च ताप चालकता से संचालन के दौरान उत्पन्न गर्मी को जल्दी से स्थानांतरित किया जा सकता है.
3तांबे की आधार प्लेट 0.7~2 है।3, जो असर की सहनशीलता और गर्मी हस्तांतरण में सुधार करता है, और बेहतर संक्षारण प्रतिरोध है।
| स्लाइडिंग सतह: | पीटीएफई |
| समर्थन सामग्रीः | कांस्य |
| गतिशील भार: | ≤ 140 N/mm2 |
| स्थिर भारः | ≤ 200 N/mm2 |
| स्लाइडिंग गतिः | ≤ 2,5 m/s |
| घर्षण मूल्य: | 0,02 - 0,20 μ |
| अधिकतम पीवी-मूल्य: | 1,8 N/mm2 x m/s |
| तापमान तनावः | -200 से +280 °C तक |
| रखरखावः | रखरखाव मुक्त |
| सहिष्णुता आवासः | H7 |
| माउंट करने के बाद सहिष्णुताः | H9 |
| शाफ्ट सहिष्णुताः | f7 या f8 |
| शाफ्ट सामग्रीः | स्टील, कठोर या अनटर्मर्ड, कठोरता Rz < 2-3 |
मेट्रिक बीयरिंग और इम्पीरियल बुशिंग, आदेश पर निर्मित: विशेष आयामों में मानक बुशिंग, अर्ध बुशिंग, स्टैम्पिंग या गहराई से ड्राइंग द्वारा प्राप्त विशेष आकार, अनुकूलित बुशिंग डिजाइन
SF-1B कांस्य असर उच्च सुरक्षा कारक का है, यह विशेष रूप से उच्च तापमान की कार्य स्थिति के लिए उपयुक्त है और जहां तेल नहीं जोड़ा जा सकता है या जहां मशीन को लंबे समय तक लगातार काम करना चाहिए।बुशिंग का व्यापक रूप से इस्पात धातु उद्योग में उपयोग किया जाता है जिसमें क्रमिक कास्टिंग मशीनों के स्लाइडिंग तरीके शामिल हैंसीमेंट के लिए सीमेंट जुताई पंप और सर्पिल कन्वेयर। इसे स्टील के आवास में भी दबाया जा सकता है और एक विधानसभा के रूप में काम कर सकता है।यह फ्लैंज प्रकार के रूप में भी बनाया जा सकता है जो रेडियल और अक्षीय दोनों दिशाओं में आगे बढ़ सकता है.
एसएफ-आईबी सामग्री से बनी पहनने की प्लेट का उपयोग पुल के नीचे के भाग में किया जा सकता है। यह 130N/mm2 के दबाव का सामना कर सकता है यदि हम मोटी पहनने की परत का उपयोग करते हैं और शुद्ध पहनने की परत का विकल्प बना सकते हैं।पीटीएफई प्लेट।
| भार क्षमता | 140N/mm2 | घर्षण गुणांक | 0.04 ~ 0.20 |
| तापमान | -195°C~280°C | पीवी सीमा ((सूखा) | 3.8N/mm2·m/s |
| गति सीमा | 3 मीटर/सेकंड | पीवी सीमा ((तेल) | 50N/mm2·m/s |
कांस्य बुशिंग श्रृंखला विशेष रूप से उच्च तापमान वातावरण के लिए उपयुक्त है जहां कोई तेल कुशल नहीं है और मशीन को लगातार लंबी अवधि की कार्य स्थिति में होना चाहिए।
कांस्य पीटीएफई बुशिंग श्रृंखला का उपयोग अक्सर इस्पात धातु उद्योगों में अनुप्रयोगों में किया जाता है जैसे कि क्रमिक कास्टिंग मशीनों के रोलर ग्रूव के लिए झाड़ियों, सीमेंट जूट पंप,और सीमेंट के लिए पेंच कन्वेयरवे स्टील के आवास में भी बने हो सकते हैं या फ्लैंग्ड झाड़ियों में निर्मित हो सकते हैं जो रेडियल और अक्षीय दोनों दिशाओं में आगे बढ़ सकते हैं।
️ सीधी बुशिंग

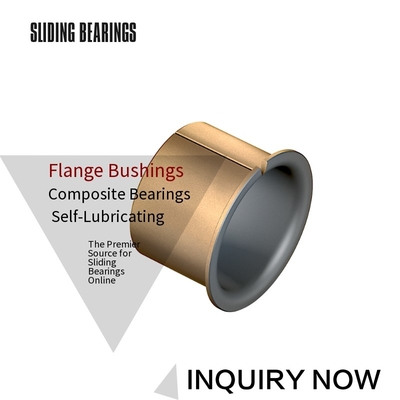

फ्लैंग्ड बुशिंग्स
धक्का वाशर बुशिंग
स्ट्रिप बुशिंग
यह उत्पाद अंदर और बाहर टिन कांस्य आधारित पाउडर है।पीटीएफईयह बहुत सुरक्षित है और विशेष रूप से उस स्थान पर उपयोग किया जाता है जहां उच्च तापमान के कारण मरम्मत के लिए रोक नहीं सकते हैं और तेल नहीं डाल सकते हैं।
इस उत्पाद का व्यापक रूप से विभिन्न यांत्रिक स्लाइडिंग भागों में उपयोग किया गया है, जैसे कि प्रिंटिंग मशीन, लिफ्ट, कपड़ा मशीन, तंबाकू मशीन, फिटनेस मशीन, हाइड्रोलिक कन्वेयर, माइक्रो-मोटर,सोलेनोइड वाल्व, ऑटोमोबाइल और कृषि और वन मशीनरी।
रोलिंग लेयरिंग एक प्रकार का रोलिंग लेयरिंग है, जो उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील प्लेट पर आधारित है और बीच में छिद्रित गोलाकार कांस्य पाउडर के साथ सिंटर किया गया है,और फिर पीटीएफई और फाइबर के मिश्रण के साथ छिद्रित गोलाकार कांस्य पाउडर की सतह पर sintered, और रोल किया।
इस उत्पाद में घर्षण गुणांक, घर्षण प्रतिरोध, अच्छी संक्षारण प्रतिरोध और आत्म स्नेहन की विशेषताएं हैं। इस उत्पाद का उपयोग करके लागत को कम किया जा सकता है,यांत्रिक आयतन को कम करें, शाफ्ट काटने की घटना से बचें और यांत्रिक शोर और अन्य विशेषताओं को कम करें।
(1)[एन/एमएम2] भार पी
अधिक भार और असर सेवा जीवन छोटा है; भार उतार-चढ़ाव बड़ा है, असर जीवन पर बड़ा प्रभाव, असर कम जीवन प्रत्याशा; wh, किसी भी मामले मेंअधिकतम भार भार के सैद्धांतिक अधिकतम अनुमत मूल्य से अधिक नहीं हो सकता हैभार वास्तविक कार्यभार को असर के क्षेत्रफल से विभाजित करने के बराबर है, सूत्र P=F/ (D*B) है।
(2)गति [m/s] V और PV
असर का कार्य जीवन PV मूल्य पर निर्भर करता है, अर्थात वास्तविक भार [N/mm2] P और स्लाइडिंग स्पीड [m/s] V उत्पाद, PV मूल्य जितना छोटा होगा, असर का जीवन उतना ही लंबा होगा।
(3)[oC] T
असर जीवन भी असर तापमान के उपयोग पर निर्भर करता है, इसलिए डिजाइन और गर्मी अपव्यय विशेषताओं के प्रासंगिक भागों के चयन में।
(4)पीसने वाले भागों की सतह की कठोरता
असर के भागों और असर की संपर्क सतह की कठोरता Ra0.2~Ra0 के बीच होनी चाहिए।8, और बेयरिंग असेंबली और उपयोग की प्रक्रिया में तेज नहीं हो सकता है।
(5) पीसने की सतह सामग्री के भागों, पीसने के भागों की सतह की मोटाई एक कारक है जो शाफ्ट आस्तीन की सेवा जीवन को प्रभावित करता है,आम तौर पर एक सतह आवश्यकताओं से कम या 0 के बराबर पहुंचते हैं.4 m Ka.
(6) अन्य कारक जैसे कि असर सीट का डिजाइन, स्नेहन की स्थिति आदि।
1.पीटीएफई/फाइबर मिश्रणमोटाई 0.01~0.03mm, एक उत्कृष्ट प्रारंभिक स्थानांतरण फिल्म प्रदान करता है, जो प्रभावी रूप से असर विधानसभा की संभोग सतहों को कोटिंग करता है, एक ऑक्साइड प्रकार ठोस स्नेहक फिल्म का गठन करता है।
2सिंटरित कांस्य पाउडर 0.20-0.35 मिमी मोटाई, असर सतह से दूर अधिकतम थर्मल चालकता प्रदान करता है, पीटीएफई/फाइबर मिश्रण के लिए एक जलाशय के रूप में भी कार्य करता है।
3कांस्य समर्थन, असाधारण रूप से उच्च भार वहन क्षमता, उत्कृष्ट गर्मी अपव्यय और बहुत अच्छा संक्षारण प्रतिरोध प्रदान करता है।
· धातु-पॉलिमर कम्पोजिट सामग्री
· कांस्य पीठ + छिद्रित कांस्य सिंटर +
· पीटीएफई + सीसा
|
|
स्लाइडिंग लेयर पीटीएफई |
|
अधिकतम भार |
स्थिर |
250 एन/मिमी2 |
|
गतिशील |
140N/mm2 |
|
|
अधिकतम गति |
सूखी |
2 मीटर/सेकंड |
|
स्नेहन |
>2m/s |
|
|
अधिकतम पीवी (सूखा) |
अल्पकालिक |
3.6N/mm2*·m/s |
|
निरंतर |
1.8N/mm2*·m/s |
|
|
अस्थायी। |
-195°C~+2800°C |
|
|
घर्षण गुणांक |
0.03 ~ 0.20 |
|
|
थर्मल चालकता |
70W (m·k) -1 |
|
|
थर्मल विस्तार गुणांक |
17*10-6k-1 |
|

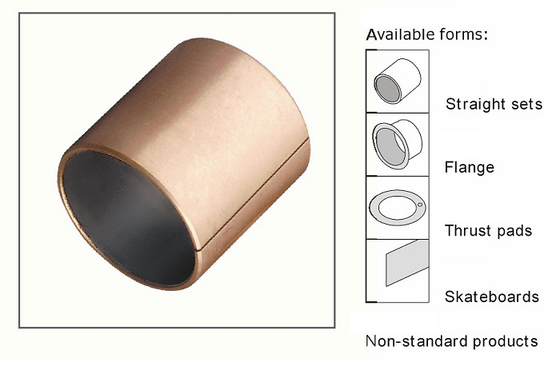

मानक आयामों में उपलब्ध असर के रूप

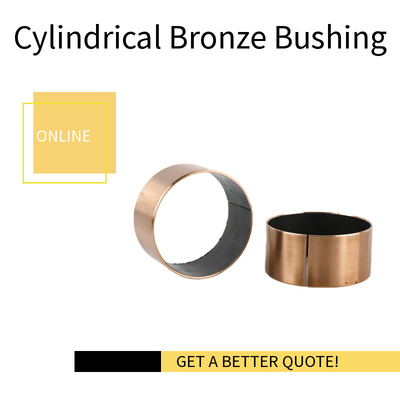

· बेलनाकार झाड़ी
· फ्लैंग्ड झाड़ी
· स्लाइडिंग प्लेट
आदेश पर बने असर के रूपः विशेष आयामों में मानक रूप, धक्का वाशर, फ्लैंग्स वाले धक्का वाशर, अर्ध-लियर, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित असर डिजाइन
