स्किडवे प्लेट्स या स्किडवे प्लेट्स VSB-11 ड्राई स्लाइडिंग बेयरिंग स्ट्रिप्स विशेष रूप से दोलन और घूर्णी गतियों के लिए डिज़ाइन किए गए हैं। ये बेयरिंग स्ट्रिप्स पॉलीटेट्राफ्लोरोएथिलीन () से बने होते हैं, जिसे पीटीएफई के रूप में भी जाना जाता है, जिसमें उत्कृष्ट गुण होते हैं जैसे कम घर्षण, उच्च रासायनिक प्रतिरोध और उच्च तापमान सहनशीलता।

VSB-11 ड्राई स्लाइडिंग बेयरिंग स्ट्रिप्स का उपयोग आमतौर पर विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है जहां दोलन या घूर्णी गति शामिल होती है। उनके ड्राई स्लाइडिंग गुण स्नेहन की आवश्यकता को समाप्त करते हैं, जिससे रखरखाव सरल हो जाता है और संदूषण का जोखिम कम हो जाता है।

स्किडवे प्लेट्स में एक चिकनी सतह होती है जो उच्च भार और अलग-अलग तापमान पर भी लगातार और विश्वसनीय स्लाइडिंग सुनिश्चित करती है। वे हल्के और स्थापित करने में आसान भी हैं, जो उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक सुविधाजनक विकल्प बनाते हैं।

कुल मिलाकर, स्किडवे प्लेट्स या स्किडवे प्लेट्स VSB-11 ड्राई स्लाइडिंग बेयरिंग स्ट्रिप्स विभिन्न औद्योगिक सेटिंग्स में दोलन और घूर्णी गतियों का समर्थन करने के लिए एक प्रभावी समाधान हैं।

हम उच्च गुणवत्ता वाले ऑयललेस बेयरिंग, बुशिंग...प्लेन बेयरिंग स्ट्रिप्स मैटेरियल स्लाइडिंग बेयरिंग औरnbsp;SF-1B कांस्य बेस मैटेरियल | VSB-11 स्ट्रिप्स प्रदान करते हैं

कांस्य बेस बेयरिंग सेल्फ-लुब्रिकेटिंग बेयरिंग टिन कांस्य उच्च सुरक्षा कारक का है, और विशेष रूप से उच्च तापमान वाले वातावरण के लिए उपयुक्त है जहां तेल कुशल नहीं है और जहां मशीन को लगातार लंबे समय तक काम करने की स्थिति में होना चाहिए।
यह स्टील धातु विज्ञान उद्योग में व्यापक रूप से उपयोग किया जाता है जैसे कि क्रमिक कास्टिंग मशीनों के रोलर खांचे के लिए बुश। सीमेंट ग्राउटिंग पंप और सीमेंट के लिए स्क्रू कन्वेयर। इसे स्टील हाउसिंग में भी बनाया जा सकता है या फ्लैंग्ड बुश में बनाया जा सकता है जो रेडियल और अक्षीय दोनों दिशाओं में घूम सकते हैं।

कांस्य बेस बेयरिंग सेल्फ-लुब्रिकेटिंग बेयरिंग टिन कांस्य, धातु विज्ञान लोहा और इस्पात उद्योग के लिए बेयरिंग स्लीव, निरंतर ढलाई मशीन बिलेट रेसवे के लिए बेयरिंग स्लीव, उच्च तापमान भट्टी के सामने के उपकरण के लिए बेयरिंग, सीमेंट ग्राउटिंग पंप और स्क्रू कन्वेयर के लिए बेयरिंग स्लीव।

कांस्य बेस बेयरिंग टिन कांस्य को मैट्रिक्स के रूप में बनाकर बनाया जाता है, बीच में सिंटर्ड कांस्य गोलाकार पाउडर, सतह पर लुढ़का हुआ पीटीईई और उच्च तापमान प्रतिरोधी भराव सामग्री।
इसमें एक उच्च सुरक्षा कारक है, निरंतर काम में मरम्मत बंद नहीं हो सकती है और उच्च तापमान में ईंधन नहीं भरा जा सकता है। वर्तमान में, इसका व्यापक रूप से धातु विज्ञान लोहा और इस्पात उद्योग, निरंतर कास्टिंग मशीन बिलेट रनर, उच्च तापमान भट्टी उपकरण, सीमेंट ग्राउटिंग पंप और स्क्रू कन्वेयर में उपयोग किया गया है। इसे स्टील स्लीव के साथ जोड़ा जा सकता है, इसे फ्लैंगिंग में भी बनाया जा सकता है, ताकि एक ही समय में अंत चेहरे, आंतरिक छेद घर्षण प्रभाव प्राप्त किया जा सके।

ग्राउटिंग पंप को उपरोक्त मौजूदा तकनीकों की कमियों को दूर करने के लिए डिज़ाइन किया गया है, जो एक प्रकार के ग्राउंड सोर्स हीट पंप ग्राउंड पाइप बैकफिलिंग उपकरण प्रदान करता है जो परिवहन, स्थापित करने, संचालित करने और उपयोग करने में सुविधाजनक है, बनाए रखने और मरम्मत करने में आसान है, और पर्यावरण संरक्षण भू-तापीय अनुप्रयोग निर्माण में सभी ग्राउटिंग भरने की आवश्यकताओं को पूरा कर सकता है।

ग्राउटिंग पंप का पंप हेड मुख्य रूप से पंप हेड, बेयरिंग, शाफ्ट स्लीव, सेल्फ-लुब्रिकेटिंग बेयरिंग, बॉल वाल्व सीट, इनलेट वाल्व कवर, एग्जॉस्ट वाल्व कवर, स्टील बॉल आदि से बना होता है। अगले ग्राउटिंग को सुचारू रूप से सुनिश्चित करने के लिए, कृपया ग्राउटिंग के बाद पंप और पाइप को साफ करना सुनिश्चित करें।

पुल सपोर्ट का रोलिंग हिस्सा शुद्ध प्लेट को गाढ़े vsb-11 पहनने के प्रतिरोधी परत से बदलना है। 130N/mm तक ले जाने की आवश्यकताएं।

स्किडवे प्लेट्स या स्किडवे प्लेट्स

पैरामीटर्स

SF-1B कांस्य-आधारित सामग्री टिन कांस्य प्लेट को आधार के रूप में बनाकर बनाई जाती है, बीच में सिंटर्ड कांस्य गोलाकार पाउडर, सतह पर लुढ़का हुआ और उच्च तापमान प्रतिरोधी भराव. इसमें एक उच्च सुरक्षा कारक है और यह विशेष रूप से उन जगहों पर उपयोग के लिए उपयुक्त है जहां निरंतर काम को रोका नहीं जा सकता है और जहां इसे उच्च तापमान पर ईंधन नहीं भरा जा सकता है। वर्तमान में, सामग्री का व्यापक रूप से धातु विज्ञान इस्पात उद्योग, निरंतर कास्टिंग मशीन बिलेट रोलिंग, उच्च तापमान भट्टी के सामने के उपकरण, सीमेंट ग्राउटिंग पंप और स्क्रू कन्वेयर में उपयोग किया गया है। इसे बाहर की तरफ स्टील स्लीव के साथ जोड़ा जा सकता है या अंत चेहरों और आंतरिक छेदों के बीच घर्षण के प्रभाव को प्राप्त करने के लिए फ्लैंग्ड किया जा सकता है। पुल सपोर्ट का स्लाइडिंग हिस्सा शुद्ध बोर्ड को SF-1B पहनने की परत को मोटा करने वाले उत्पाद से बदलना है। 130N/mm2 लोड बेयरिंग की आवश्यकताओं को पूरा करें।

अधिकतम भार दबाव: 140N/mm2

घर्षण गुणांक μ: 0.03~0.18

लागू तापमान सीमा: -195 ° C ~ 300 ° C

अधिकतम स्लाइडिंग गति: 5m/s

सबसे उच्च PV मान (सूखा) की अनुमति दें: 4.3N/mm2.m/s

अनुमेय अधिकतम PV मान (तेल): 50N/mm2.m/s

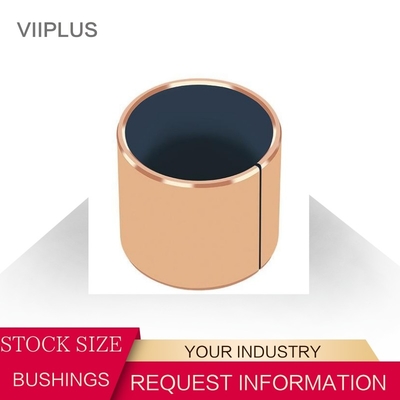

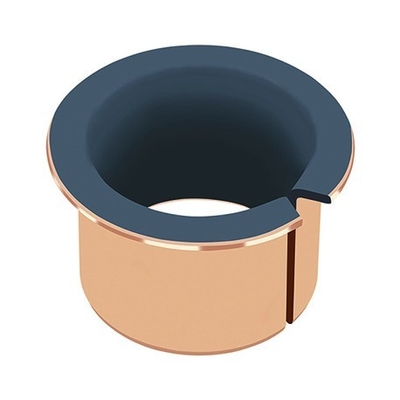

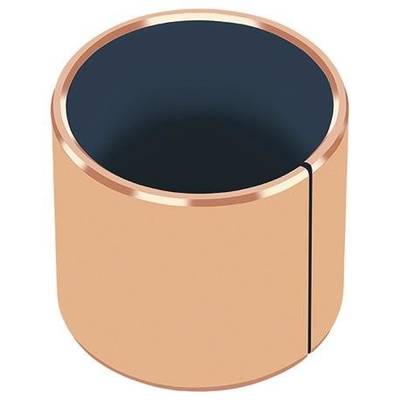

बेलनाकार बुश                                               कॉलर बुश

थ्रस्ट वाशर                                                            स्ट्रिप्स

विषयसूची
सामग्री की जानकारी
प्लेन बेयरिंग उत्पादन
विशेषताएं: सामग्री की जानकारी
सामग्री की संरचना
आयामों के मॉडल और टेबल
अधिक जानकारी

बुश PAP..  P11

 फ्लैंज लाइनर PAF..  P11

VSB-11 मेटल-पॉलीमर कांस्य बैक्ड प्लेन बेयरिंग

कांस्य + कांस्य पाउडर + /फाइबर


· VSB-11
· सूखे चलने की स्थिति में भार, गति और तापमान की एक विस्तृत श्रृंखला में बहुत अच्छा पहनने और कम घर्षण प्रदर्शन
· लुब्रिकेटेड अनुप्रयोगों के लिए उपयुक्त
· रैखिक, दोलन और घूर्णी गतियों के लिए उपयुक्त
· कांस्य बैक आर्द्र/खारे वातावरण में बेहतर संक्षारण प्रतिरोध प्रदान करता है
· ड्राई रनिंग, कम घर्षण गुणांक, कम पहनने, अच्छे स्लाइडिंग गुणों के लिए उपयुक्त, बनाई गई ट्रांसफर फिल्म मिलन धातु की सतह की रक्षा कर सकती है, रोटरी और दोलन गति के लिए उपयुक्त। बहुत अधिक रासायनिक प्रतिरोध, पानी और सूजन का कम अवशोषण, बहुत अच्छा स्नेहन सुविधा भी प्रदान करता है, कांस्य बैकिंग VSB-10 की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करता है।


1. /फाइबर मिश्रण मोटाई 0.01~0.03mm, एक उत्कृष्ट प्रारंभिक ट्रांसफर फिल्म प्रदान करता है, जो बेयरिंग असेंबली की मिलन सतहों को प्रभावी ढंग से कोट करता है, जिससे एक ऑक्साइड प्रकार की ठोस स्नेहक फिल्म बनती है।
2. सिंटर्ड कांस्य पाउडर मोटाई 0.20-0.35mm, बेयरिंग सतह से अधिकतम तापीय चालकता प्रदान करता है, साथ ही /फाइबर मिश्रण के लिए एक जलाशय के रूप में कार्य करता है।
3. कांस्य बैकिंग, असाधारण रूप से उच्च भार वहन क्षमता प्रदान करता है, उत्कृष्ट गर्मी अपव्यय और बहुत अच्छा संक्षारण प्रतिरोध।

· मेटल-पॉलीमर कंपोजिट मैटेरियल
· कांस्य बैक + झरझरा कांस्य सिंटर +
· + लीड

माइक्रोसेक्शन

तकनीकी डेटा

* ऑपरेटिंग स्थितियों पर निर्भर करता है

मानक आयामों में उपलब्ध बेयरिंग रूप
· बेलनाकार बुश
· फ्लैंग्ड बुश
· स्लाइडिंग प्लेट्स

आदेश के लिए बनाए गए बेयरिंग रूप: विशेष आयामों में मानक रूप, थ्रस्ट वाशर, फ्लैंग्ड थ्रस्ट वाशर, हाफ-बेयरिंग, स्टैम्पिंग या डीप ड्राइंग द्वारा प्राप्त विशेष आकार, अनुकूलित बेयरिंग डिज़ाइन


विशिष्ट अनुप्रयोगों में स्टील धातु विज्ञान उद्योग शामिल हैं जैसे कि क्रमिक कास्टिंग मशीनों के रोलर खांचे के लिए बुश, सीमेंट ग्राउटिंग पंप और सीमेंट के लिए स्क्रू कन्वेयर आदि। बेयरिंग सतहों से थर्मल बिल्ड अप का संचालन करता है।
3. लो-कार्बन स्टील. बुशिंग की नींव स्थापित करना, स्टील बैक असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताओं प्रदान करता है।
