| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |
C86300 मैंगनीज कांस्य ग्राफाइट तेल रहित मानक कांस्य बुशिंग घटक C86300 मैंगनीज कांस्य मिश्र धातु से निर्मित एक सटीक इंजीनियरिंग घटक है, जिसमें एक स्नेहक के रूप में ग्रेफाइट शामिल है।यह कांस्य मिश्र धातु उत्कृष्ट पहनने प्रतिरोध प्रदान करता है, संक्षारण प्रतिरोध और यांत्रिक शक्ति, इसे ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए रखरखाव-मुक्त या तेल-मुक्त बुशिंग समाधान की आवश्यकता होती है।
मिश्र धातु में ग्रेफाइट शामिल होने से स्व-चिकन गुण होते हैं, जिससे बाहरी स्नेहक या तेलों की आवश्यकता समाप्त हो जाती है।यह विशेषता काफी रखरखाव की आवश्यकताओं को कम करता है और बुशिंग की दीर्घायु को बढ़ाता है.
C86300 मैंगनीज कांस्य ग्रेफाइट तेल रहित बुशिंग घटक एक मानक हिस्सा है जिसे विभिन्न मशीनरी और उपकरणों में आसानी से एकीकृत किया जा सकता है।यह उच्च भार और लगातार संचालन का सामना करने के लिए बनाया गया है, लंबी अवधि के दौरान विश्वसनीय प्रदर्शन सुनिश्चित करता है।
इस प्रकार के बुशिंग घटक के लिए अनुप्रयोगों में शामिल हैं, लेकिन यह सीमित नहीं है, भारी-कर्तव्य औद्योगिक मशीनरी, ऑटोमोटिव घटक, और अन्य उच्च प्रदर्शन अनुप्रयोग जहां पहनने प्रतिरोध,क्षरण प्रतिरोध, और कम रखरखाव की आवश्यकताएं महत्वपूर्ण हैं।
C86300 मैंगनीज कांस्य ग्राफाइट तेल रहित कांस्य बुशिंग का चयन और उपयोग करते समय,यह सुनिश्चित करना महत्वपूर्ण है कि घटक को उचित रूप से स्थापित और बनाए रखा जाए ताकि इसका प्रदर्शन और जीवनकाल अधिकतम हो सकेइसके अतिरिक्त, एक योग्य इंजीनियर या निर्माता के साथ परामर्श इस सामग्री और इसके अनुप्रयोगों की विशिष्ट आवश्यकताओं और सीमाओं के बारे में मूल्यवान मार्गदर्शन प्रदान कर सकता है।
हम अर्ध-स्वचालित, स्वचालित उच्च गति वाली बोतलबंद लाइनों और पैकेजिंग मशीनों के प्रमुख निर्माताओं और व्यापारियों में से एक विश्वसनीय फर्म हैं।कांस्य झाड़ी(प्लग ग्रेफाइट कांस्य बुशिंग, रिंग, भरने, सीलिंग, मोनोब्लॉक्स, कॉम्बिब्लॉक्स, लेबलिंग, केस पैकर, परिवहन प्रणाली, आदि के लिए कांस्य बुशिंग) चीन से आदेश पर निर्मित,हम चीन और विदेशों में ग्राहकों को पूरा करते हैं.
| रासायनिक आवश्यकताएं | ||||||||||||
| तांबा मिश्र धातु UNS नंबर. |
संरचना, % अधिकतम, जब तक कि संकेत नहीं दिया गया हो | |||||||||||
| निकेल | ||||||||||||
| तांबा | टिन | सीसा | जस्ता | लोहा | सहित | एल्यूमीनियम | मैंगनीज | एंटीमोन | सल्फर | फॉस्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2०४.०४0 | 1.0ए | 5.0 ¥7.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 860.0 ¢ 89.0 | 9.011।0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.011।0 | 8.011।0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबे के न्यूनतम को निर्धारित करने में तांबे की गणना तांबे प्लस निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फास्फोरस अधिकतम 1.5% होना चाहिए। | ||||||||||||
| सी लोहे का अधिकतम 0.35 प्रतिशत होना चाहिए जब इसका उपयोग स्टील के समर्थन के लिए किया जाता है। | ||||||||||||
C86300 मैंगनीज कांस्यअसर
| ग्राफाइट के साथ कांस्य झाड़ू(शरीर और फ्लैंग) | 102/70*46*25/9 मिमी |
| ग्राफाइट के साथ कांस्य झाड़ू(शरीर और फ्लैंग) | 104.5/70*48*62/11 मिमी |
| कु(1) | अल | फे | पीबी | एमएन | नि(2) | Sn | Zn | |
| मिन./मैक्स. | 60.0-66.0 | 5.0-7.5 | 2.0-4.0 | 0.2 | 2.5-5.0 | 1 | 0.2 | 22.0-28.0 |
| नाममात्र | 63 | 6.2 | 3 | - | 3.7 | - | - | 25 |
स्व-चिकित्सीय कांस्य बुशिंग जो किसी प्रकार के पूर्व-चिकित्सीय सुविधा के साथ निर्मित होते हैं
प्रेस डाई और प्लास्टिक मोल्ड के लिए मानक कांस्य बुशिंग घटक
आस्तीन स्नेहक गाइड
अर्ध-स्वचालित, स्वचालित उच्च गति वाली बोतलिंग लाइनों और पैकेजिंग मशीनों के लिए कांस्य बुशिंग के निर्माण, विपणन और निर्यात में लगे हुए

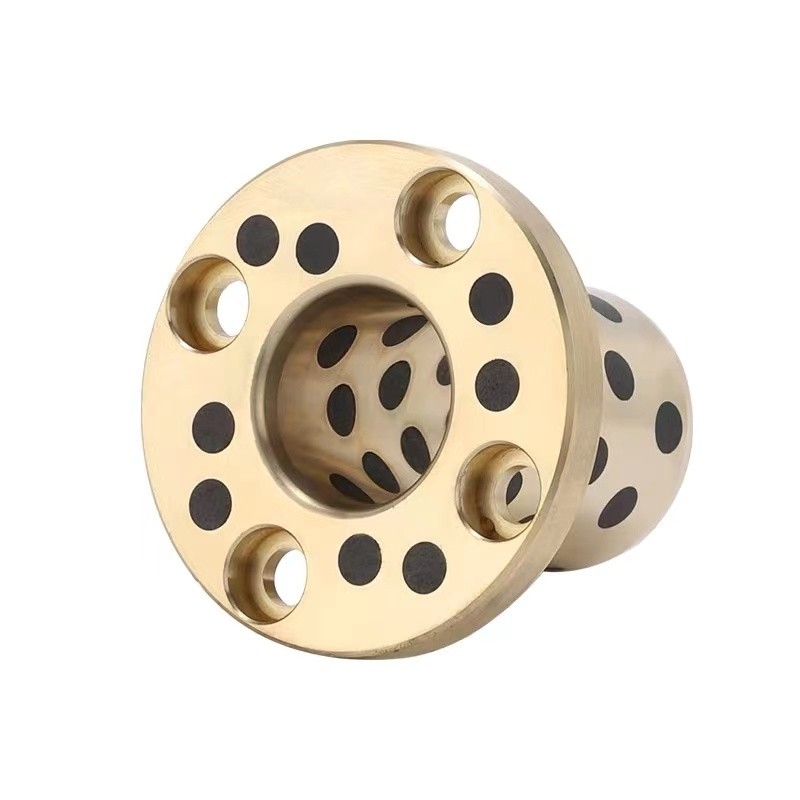

| उत्पाद | असर का प्रकार | शाफ्ट व्यास, नाममात्र (d) (मिमी) | असर बाहरी व्यास, नाममात्र ((Do) (मिमी) | असर लंबाई, नाममात्र (बी) (मिमी) |
| ग्राफ़िट से बंद बुशिंग F101415 | फ्लैंग | 10 | 14 | 15 |
| ग्रेफाइट से बंद बुशिंग F101420 | फ्लैंग | 10 | 14 | 20 |
| ग्रेफाइट से बंद बुशिंग F121815 | फ्लैंग | 12 | 18 | 15 |
| ग्रेफाइट से बंद बुशिंग F121820 | फ्लैंग | 12 | 18 | 20 |
| ग्रेफाइट से बंद बुशिंग F131915 | फ्लैंग | 13 | 19 | 15 |
| ग्रेफाइट से बंद बुशिंग F1319120 | फ्लैंग | 13 | 19 | 20 |
| ग्रेफाइट से बंद बुशिंग F142015 | फ्लैंग | 14 | 20 | 15 |
| ग्रेफाइट से बंद बुशिंग F142020 | फ्लैंग | 14 | 20 | 20 |
| ग्रेफाइट से बंद बुशिंग F152115 | फ्लैंग | 16 | 21 | 15 |
| ग्रेफाइट से बंद बुशिंग F152120 | फ्लैंग | 16 | 21 | 20 |
| ग्रेफाइट से बंद बुशिंग F152125 | फ्लैंग | 16 | 21 | 25 |
| ग्रेफाइट से बंद बुशिंग F152130 | फ्लैंग | 16 | 21 | 30 |
| ग्रेफाइट से बंद बुशिंग F162215 | फ्लैंग | 16 | 22 | 15 |
| ग्रेफाइट से बंद बुशिंग F162220 | फ्लैंग | 16 | 22 | 20 |
| ग्रेफाइट से बंद बुशिंग F162225 | फ्लैंग | 16 | 22 | 25 |
| ग्रेफाइट से बंद बुशिंग F162230 | फ्लैंग | 16 | 22 | 30 |
| ग्रेफाइट से बंद बुशिंग F203015 | फ्लैंग | 20 | 28 | 15 |
| ग्रेफाइट से बंद बुशिंग F203020 | फ्लैंग | 20 | 30 | 20 |
| ग्रेफाइट से बंद बुशिंग F203025 | फ्लैंग | 20 | 30 | 25 |
| ग्रेफाइट से बंद बुशिंग F203030 | फ्लैंग | 20 | 30 | 30 |
| ग्रेफाइट से बंद बुशिंग F203040 | फ्लैंग | 20 | 30 | 40 |
| ग्रेफाइट से बंद बुशिंग F253515 | फ्लैंग | 25 | 35 | 15 |
| ग्रेफाइट से बंद बुशिंग F253520 | फ्लैंग | 25 | 35 | 20 |
| ग्रेफाइट से बंद बुशिंग F253525 | फ्लैंग | 25 | 35 | 25 |
| ग्रेफाइट से बंद बुशिंग F253530 | फ्लैंग | 25 | 35 | 30 |
| ग्रेफाइट से बंद बुशिंग F253540 | फ्लैंग | 25 | 35 | 40 |
| ग्रेफाइट से बंद बुशिंग F304020 | फ्लैंग | 30 | 40 | 20 |
| ग्रेफाइट से बंद बुशिंग F304025 | फ्लैंग | 30 | 40 | 25 |
| ग्रेफाइट से बंद बुशिंग F304030 | फ्लैंग | 30 | 40 | 30 |
| ग्रेफाइट से बंद बुशिंग F304035 | फ्लैंग | 30 | 40 | 35 |
| ग्रेफाइट से बंद बुशिंग F304040 | फ्लैंग | 30 | 40 | 40 |
| ग्रेफाइट से बंद बुशिंग F304050 | फ्लैंग | 30 | 40 | 50 |
| ग्रेफाइट से बंद बुशिंग F314020 | फ्लैंग | 31.5 | 40 | 20 |
| ग्रेफाइट से बंद बुशिंग F314035 | फ्लैंग | 31.5 | 40 | 35 |
| ग्रेफाइट से बंद बुशिंग F354520 | फ्लैंग | 35 | 45 | 20 |
| ग्रेफाइट से बंद बुशिंग F354530 | फ्लैंग | 35 | 45 | 30 |
| ग्रेफाइट से बंद बुशिंग F354540 | फ्लैंग | 35 | 45 | 40 |
| ग्रेफाइट से बंद बुशिंग F354550 | फ्लैंग | 35 | 45 | 50 |
| ग्रेफाइट से बंद बुशिंग F405020 | फ्लैंग | 40 | 50 | 20 |
| ग्रेफाइट से बंद बुशिंग F405030 | फ्लैंग | 40 | 50 | 30 |
| ग्रेफाइट से बंद बुशिंग F405040 | फ्लैंग | 40 | 50 | 40 |
| ग्रेफाइट से बंद बुशिंग F405050 | फ्लैंग | 40 | 50 | 50 |
| ग्रेफाइट से बंद बुशिंग F455530 | फ्लैंग | 45 | 55 | 30 |
| ग्रेफाइट से बंद बुशिंग F455540 | फ्लैंग | 45 | 55 | 40 |
| ग्रेफाइट से बंद बुशिंग F455550 | फ्लैंग | 45 | 55 | 50 |
| ग्रेफाइट से बंद बुशिंग F455560 | फ्लैंग | 45 | 55 | 60 |
| ग्रेफाइट से बंद बुशिंग F506030 | फ्लैंग | 50 | 60 | 30 |
| ग्रेफाइट से बंद बुशिंग F506040 | फ्लैंग | 50 | 60 | 40 |
| ग्रेफाइट से बंद बुशिंग F506050 | फ्लैंग | 50 | 60 | 50 |
| ग्रेफाइट से बंद बुशिंग F506060 | फ्लैंग | 50 | 60 | 60 |
| ग्रेफाइट से बंद बुशिंग F556540 | फ्लैंग | 55 | 75 | 40 |
| ग्रेफाइट से बंद बुशिंग F556560 | फ्लैंग | 55 | 75 | 40 |
| ग्रेफाइट से बंद बुशिंग F607540 | फ्लैंग | 60 | 75 | 50 |
| ग्रेफाइट से बंद बुशिंग F607550 | फ्लैंग | 60 | 75 | 80 |
| ग्रेफाइट से बंद बुशिंग F607580 | फ्लैंग | 60 | 75 | 30 |
| ग्रेफाइट प्लग बुशिंग F637580 | फ्लैंग | 63 | 75 | 80 |
| ग्राफ़िट से बंद बुशिंग F708550 | फ्लैंग | 70 | 85 | 50 |
| ग्रेफाइट से बंद बुशिंग F708580 | फ्लैंग | 70 | 85 | 80 |
| ग्रेफाइट से बंद बुशिंग F759060 | फ्लैंग | 75 | 90 | 60 |
| ग्रेफाइट से बंद बुशिंग F8010060 | फ्लैंग | 80 | 100 | 60 |
| ग्रेफाइट से बंद बुशिंग F8010080 | फ्लैंग | 80 | 100 | 80 |
| ग्रेफाइट से बंद बुशिंग F80100100 | फ्लैंग | 80 | 100 | 100 |
| ग्रेफाइट से बंद बुशिंग F9011060 | फ्लैंग | 90 | 110 | 60 |
| ग्रेफाइट से बंद बुशिंग F9011080 | फ्लैंग | 90 | 110 | 80 |
| ग्राफ़िट से बंद बुशिंग F10012080 | फ्लैंग | 100 | 120 | 80 |
| ग्रेफाइट से बंद बुशिंग F100120100 | फ्लैंग | 100 | 120 | 100 |
| ग्रेफाइट से बंद बुशिंग F12014080 | फ्लैंग | 120 | 140 | 80 |
| ग्रेफाइट से बंद बुशिंग F120140100 | फ्लैंग | 120 | 140 | 100 |
vsb-50 C86300 और C83200CuZn25Al5BRONZE असाधारण कठोर और टिकाऊ BRONZE से बना है, जिसमें स्व-चिकन वाले ग्राफाइट कॉलम पिन शामिल हैं,रखरखाव मुक्त.इस प्रकार के असर एक अच्छा विकल्प है जब यह आता हैउच्च भारऔरछोटे आंदोलनजिनको चिकनाई करना मुश्किल है। ग्राफाइट पिन लगभग 25-30% लेयरिंग सतह को कवर करता है और इस प्रकार स्थित है कि पूरे लेयरिंग सतह को हमेशा चिकना किया जाए।VIIPLUS स्लाइडिंग तत्व कई डिजाइनों में उपलब्ध हैं और विशिष्ट आवश्यकताओं को पूरा करने के लिए अन्य मिश्र धातुओं में भी निर्मित किया जा सकता है.
आस्तीन लुब गाइड कांस्य बुशिंग्स

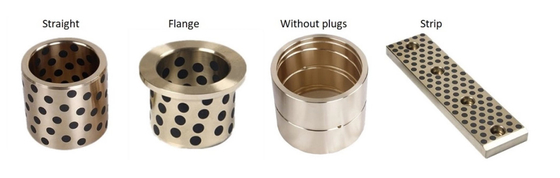

आकार और प्रकार

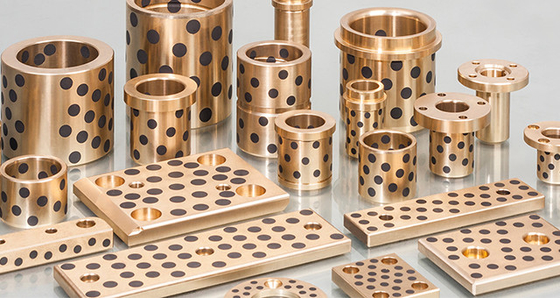

गाइड बुशिंग, फिक्स्चर, अर्ध लेयरिंग बुश,वेयर प्लेट, वाशर, गाइड प्लेट आदि।
-- लंबी सेवा जीवन
-- भारी कार्य अनुप्रयोगों के लिए
-- रखरखाव मुक्त (स्व-चिकन)
--अत्यधिक तापमान सहिष्णुता
VIIPLUS vsb-50 स्वयं हैरखरखाव मुक्तहालांकि, एक प्रारंभिक कदम के रूप में, इकट्ठा करने के दौरान स्लाइडिंग सतह को चिकनाई करने की सिफारिश की जाती है। सामान्य स्नेहक जैसे कि वसा या तेल का उपयोग किया जा सकता है। इष्टतम प्रदर्शन और सेवा जीवन के लिए,यह महत्वपूर्ण है कि पूरी तरह से विधानसभा के दौरान संभोग सतहों साफ करने के लिए.
अनुकूलित
अनुरोध के अनुसार, प्रत्येक प्रकार के स्लाइडिंग तत्व प्रदान या उत्पादन कर सकता है।
अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
हार्डवेयर, इस्पात निर्माण, स्टैम्पिंग मर, ऑटोमोबाइल उद्योग के औजार,
मुहर लगाना आदि।
निर्माण उपकरण के लिए बुशिंग, पावर फावड़ों के लिए बूम लिंक बुशिंग, इंजेक्शन मोल्ड मशीनों के लिए टॉगल लिंक और गाइड बुशिंग, स्टील मिल उपकरण, फर्नेस ड्रगआउट, सुखाने के उपकरण, रोस्टर,प्रेस डाइ, असेंबली लाइन, हाइड्रो-इलेक्ट्रिक संरचनाएं, विंच, लिफ्टिंग उपकरण, टायर और पेपर मिल मशीनरी और कई अन्य औद्योगिक अनुप्रयोग।

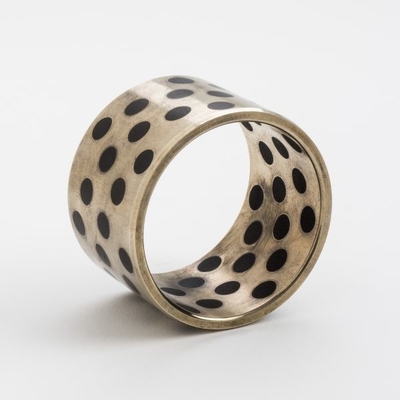

ग्राफाइट से जुड़ी कांस्य बुशिंगसभी स्व-चिकन हैं औररखरखाव मुक्त. ये बुशिंग निरंतर कास्ट कांस्य से मशीनीकृत होते हैं और ठोस स्नेहक प्लग के साथ प्लग किए जाते हैं. एक बुशिंग और इसकी संभोग सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए.VIIPLUS के कई घटकों में ग्रेफाइट का प्रयोग किया जाता हैयहाँ आप इसके बारे में पता करने की जरूरत है. ग्राफाइट एक बहुत ही असामान्य रूप में एक दो आयामी क्रिस्टल में साधारण कार्बन है. यह एक परमाणु मोटी शीट के रूप में सोचो.ग्राफाइट का एक टुकड़ा इन चादरों का एक ढेर हैएक ग्रेफाइट पेंसिल का सीसा तैलीय लगता है क्योंकि ये एक परमाणु मोटी चादरें बहुत फिसलन वाली होती हैं।
ग्रेफाइट प्लग डालने के साथ ठोस स्व-चिकन असर
C86300 मैंगनीज कांस्य
C86300 विशिष्ट अनुप्रयोगों में धीमी गति वाले भारी शुल्क भार बीयरिंग, गियर, कैम और हाइड्रोलिक सिलेंडर भाग शामिल हैं। निरंतर कास्ट मैंगनीज कांस्य एक उच्च शक्ति है,गैर-तापीय उपचार योग्य तांबे के मिश्र धातु को उन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है जिनमें भारी भार और धीमी गति के लिए उत्कृष्ट पहनने के गुणों और उच्च असर शक्ति के एक अच्छे संयोजन की आवश्यकता होती है।
|
C86300 मैगानेज़ कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
5.0-7.50 |
|
मैंगनीज, Mn |
2.5-5.0 |
|
|
|
|
C86200 मैगानेज़ कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
3.0-4.90 |
|
मैंगनीज, Mn |
2.5-5.0 |
ग्रेफाइट प्लग्ड कास्ट ब्रॉन्ज बुशिंग का उपयोग उन स्थानों पर किया जा सकता है जहां भारी भारों का समर्थन किया जाना चाहिएनिम्न से मध्यम गति
प्लग ग्रेफाइट कास्ट कांस्य बुशिंग 570 F तक के उच्च तापमान का सामना करने में सक्षम है
स्व-चिकित्सीय विशेषता लेयरिंग का उपयोग करने की अनुमति देती है जहां तेल लगाना मुश्किल है, लागू करना महंगा है, और जहां वसा/तेल का उपयोग नहीं किया जा सकता है।उच्च भार और कम गति पर भी उत्कृष्ट स्नेहन प्राप्त होता है।
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहन घर्षण को कम करता है। घर्षण गुणांकः 0.04 से 0.2
ग्राहकों का क्या कहना है?
यह एक महान अनुभव था bronzegleitlager.com मैंने खरीदा है - उत्कृष्ट बिक्री के बाद सेवा के साथ कांस्य बीयरिंग। मैं उनके निकट भविष्य के लिए मेरी सबसे अच्छी हार्दिक शुभकामनाएं देना चाहूंगा।
|
ग्रेड |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
कठोरता |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
तन्य शक्ति |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥ 800 |
|
उपज शक्ति |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
लम्बाई |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
रैखिक विस्तार गुणांक |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
मैक्स.टेंप. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
|
अधिकतम.गति (सूखी) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((चिकन) |
200 |
60 |
60 |
80 |
200 |
|
संपीड़न विकृति |
< 0.01 मिमी |
< 0.05 मिमी |
< 0.04 मिमी |
< 0.05 मिमी |
< 0.005 मिमी |
