ऑयलेस ब्रेडेड कंपोजिट सेल्फ-लुब्रिकेटेड बेयरिंग, बुशिंग, स्टील बैक्ड एक प्रकार का बेयरिंग है जिसे विशेष रूप से बाहरी स्नेहन की आवश्यकता के बिना संचालित करने के लिए डिज़ाइन किया गया है। इसमें एक ब्रेडेड कंपोजिट सामग्री होती है, मुख्य रूप से (पॉलीटेट्राफ्लोरोएथिलीन), जो सेल्फ-लुब्रिकेटिंग होती है और अत्यधिक तापमान और दबाव का सामना करने में सक्षम होती है। स्टील बैकिंग संरचनात्मक सहायता और स्थायित्व प्रदान करता है, जबकि कंपोजिट सामग्री चिकनी, घर्षण-मुक्त संचालन सुनिश्चित करती है।

इस प्रकार का बेयरिंग आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां स्नेहन मुश्किल या असंभव है, जैसे कि उच्च तापमान या वैक्यूम वातावरण में। कंपोजिट के सेल्फ-लुब्रिकेटिंग गुण इसे नियमित रखरखाव या स्नेहक के प्रतिस्थापन की आवश्यकता के बिना प्रभावी ढंग से संचालित करने की अनुमति देते हैं।

बेयरिंग की ब्रेडेड कंपोजिट संरचना भी इसके स्थायित्व और पहनने के प्रतिरोध में योगदान करती है। फाइबर को इस तरह से बुना जाता है कि एक मजबूत, फिर भी लचीली सामग्री बनती है जो संपीड़ित और तन्य दोनों बलों का सामना कर सकती है। यह इसे उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है जिनके लिए बेयरिंग को भारी भार और बार-बार गति का सामना करने की आवश्यकता होती है।

कुल मिलाकर, ऑयलेस ब्रेडेड कंपोजिट सेल्फ-लुब्रिकेटेड बेयरिंग, बुशिंग और स्टील बैक्ड उत्पाद उन अनुप्रयोगों के लिए विश्वसनीय, कुशल और लागत प्रभावी समाधान हैं जो चरम वातावरण में उच्च प्रदर्शन की मांग करते हैं।

वैल्यू बुशिंग स्टील बैक्ड लाइनड ब्रॉन्ज एंड ब्रास बुशिंग्स-स्टेनलेस स्टील 316

स्टील बैक्ड बुशिंगउच्च प्रदर्शन वाले स्टील प्रबलित बुशिंग, पर्यावरण संरक्षण स्टील सब्सट्रेट, केंद्रीय कांस्य पाउडर, सिंटर किए गए गोलाकार सतह पर आधारित है जो चार एथिलीन () और हरे रंग की बहुलक सामग्री के मिश्रण को रोल करता है, बेयरिंग रोलिंग और स्लाइडिंग। उत्पाद सीसा रहित पर्यावरण संरक्षण है, पहनने के प्रतिरोधी प्रदर्शन उत्कृष्ट है, एक प्लास्टिक परत और उच्च शक्ति वाली तांबे की परत, थकान प्रतिरोध, प्रभाव-प्रतिरोधी प्रदर्शन एक अच्छा तरीका है।

बुशिंग्स मीट्रिक (मिमी)इंपीरियल (इंच) आयाम एक उद्धरण प्राप्त करें।
सहिष्णुता, ऑपरेटिंग क्लीयरेंस (बुशिंग डेटा)
शाफ्ट और आवास सहिष्णुता (बुशिंग व्यवस्था का डिज़ाइन)

अधिकतम भार दबाव: 180Mpa

घर्षण कारक: 0.03~0.20

ऑपरेटिंग तापमान रेंज: -90 ° C ~ 180 ° C





पॉली टेट्रा फ्लोरोएथिलीन()



यह टेट्राफ्लोरोएथिलीन से बने एक मोनोमर का एक बहुलक है। सफेद मोमी, पारभासी, अच्छी गर्मी और ठंड प्रतिरोध, लंबे समय तक -180 ~ 260 C में इस्तेमाल किया जा सकता है। इस सामग्री में एंटी-एसिड, एंटी-क्षार, एंटी-विभिन्न कार्बनिक सॉल्वैंट्स की विशेषताएं हैं, लगभग सभी सॉल्वैंट्स में अघुलनशील। साथ ही, उच्च तापमान प्रतिरोध की विशेषताएं हैं, इसका घर्षण गुणांक बहुत कम है, इसलिए इसका उपयोग स्नेहन के लिए किया जा सकता है, लेकिन यह भी बन जाता हैपानी के पाइप की आंतरिक परत की आदर्श कोटिंग को साफ करना आसान है; जहरीला, मानव कार्सिनोजेन।





संपत्ति		तारीख
अधिकतम भार क्षमताP	स्थिर भार	250N/mm²
	गतिशील भार	140N/mm²
उच्चतम लाइन गतिV	सूखा घर्षण	2.5m/s
	तेल स्नेहन	5m/s
उच्च PV मान	सूखा घर्षण	3.6N/mm²・m/s
	तेल स्नेहन	50N/mm²・m/s
घर्षणμ का गुणांक	सूखा घर्षण	0.04~0.20
	तेल स्नेहन	0.02~0.07
तापमान का उपयोग		-195℃～+280℃
थर्मल चालकता का गुणांक		42W/m・K
थर्मल विस्तार का गुणांक		11×10-6/K





विशेषताएँ



1. वसा या स्नेहन स्थितियों में उपयोग के लिए उपयुक्त, उच्च भार क्षमता, अच्छा पहनने का प्रतिरोध;

2. घूर्णन, पारस्परिक और झूलते हुए और अन्य प्रकार की गति और बार-बार शुरू होने, रुक-रुक कर गति या भारी भार और अन्य अवसरों के लिए उपयुक्त जो तेल फिल्म स्नेहन बनाना आसान नहीं है;

3. स्थिर कम घर्षण गुणांक और उत्कृष्ट पहनने के प्रतिरोध के साथ उच्च भार, कम गति स्नेहन की स्थिति;

4. घर्षण सतह परत को माध्यमिक प्रसंस्करण किया जा सकता है, सीट छेद में प्रसंस्करण के बाद बेयरिंग, फिट की सटीकता में और सुधार कर सकता है;

5. सीमा स्नेहन स्थितियों के तहत लंबे समय तक काम करने का समय, जैसे नियमित ग्रीस रखरखाव की प्रक्रिया में, सेवा जीवन का विस्तार कर सकता है;

6. पतली दीवार संरचना, हल्के वजन के लिए बेयरिंग, एक छोटा सा आयतन रखता है, कॉम्पैक्ट डिज़ाइन के लिए उपयुक्त;

7. अच्छा आयामी स्थिरता, उच्च यांत्रिक शक्ति;

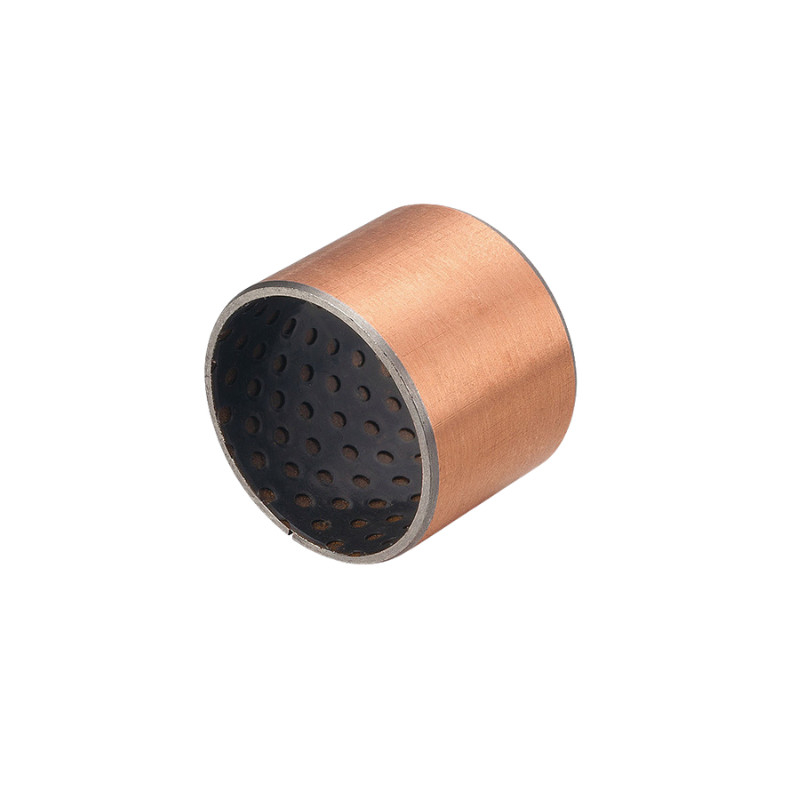

पीओएम कंपोजिट बेयरिंग



लिपटे हुए स्लाइडिंग बेयरिंग, लिपटे हुए बुशिंग, स्टील/पीओएम स्लाइडिंग परत, DIN 1494/ISO 3547, कम रखरखाव
तकनीकी विवरण
विशिष्ट भार क्षमता स्थिर	≤ 250 [N/mm2]	तापमान तनाव	- 40 [°C] से + 130 [°C]
विशिष्ट भार क्षमता गतिशील	≤ 140 [N/mm2]
स्लाइडिंग गति	≤ 2.5 [m/s]	अधिकतम PV-मान	2.8 [N/mm² x m/s]
घर्षण मान	0.04 [µ] से 0.12 [µ]
सामग्री
सहायक सामग्री	स्टील तांबे से लेपित या टिन से लेपित	मध्यवर्ती परत	सिंटर किया हुआ कांस्य
स्लाइडिंग परत	पीओएम (MoS2)/स्नेहन पॉकेट
सहिष्णुता विवरण
आवास Ø	H7	शाफ्ट सहिष्णुता	h8
माउंटिंग के बाद बुशिंग आंतरिक-Ø	D की सीमा में
शाफ्ट सामग्री
स्टील, कठोर या अनटेम्पर्ड
सतह खुरदरापन ≤ Ra 0.8
गुण
यह ग्रीस या तेल स्नेहन के साथ काम करता है। इस स्लाइडिंग सामग्री के लिए सभी प्रकार की गति उपयुक्त हैं। इसमें गंदगी के लिए अच्छा प्रतिरोध है, बहुत मजबूत है और इसमें उच्च भार क्षमता है।
अनुप्रयोग की सीमा
ट्रक क्रेन, कृषि मशीनें, हाइड्रोलिक सिलेंडर, निर्माण मशीनरी, टेल गेट
रखरखाव
यह MoS2 स्लाइडिंग परत और स्नेहन पॉकेट के साथ एक कम रखरखाव बेयरिंग सामग्री है। स्थापना के दौरान एक प्रारंभिक ग्रीसिंग आवश्यक है, उसके बाद, तेल या ग्रीस के साथ आवधिक ग्रीसिंग अनिवार्य है।
माउंटिंग सलाह
आवास	चैम्फर मिनट। 1.5 मिमी x 15-45°, आसान बुशिंग संरेखण के लिए
शाफ्ट	चैम्फर 5 मिमी x 15°, शाफ्ट के आसान सम्मिलन के लिए
हम बुशिंग की स्थापना के लिए एक बल फिटिंग मैंड्रेल का उपयोग करने की सलाह देते हैं। जब इसे आवास में प्रेस फिटिंग करते हैं तो बुशिंग की बाहरी सतह पर कुछ ग्रीस लगाना आवश्यक हो सकता है।
ग्लूइंग	चिपकने वाला स्लाइडिंग सतह के संपर्क में नहीं आना चाहिए!



संरचना



1. POM मोटाई 0.30~0.50 मिमी। यह उच्च पहनने का प्रतिरोध प्रदान करता है और कम घर्षण प्रदान करता है, भले ही केवल मिनट मात्रा में स्नेहक की आपूर्ति की जाए, यह बेयरिंग सतह गोलाकार इंडेंट के एक पैटर्न को वहन करती है जिसे बेयरिंग के संयोजन पर ग्रीस से भरा जाना चाहिए।
2. सिंटर किया हुआ कांस्य पाउडर मोटाई 0.20-0.35 मिमी। पाउडर तांबे की एक विशेष संरचना को स्टील बैकिंग में थर्मल रूप से फ्यूज किया जाता है। यह संपर्क परत परत के लिए एक एंकर के रूप में कार्य करती है और थर्मल बिल्ड अप को बेयरिंग सतहों से दूर ले जाती है।
3. कम कार्बन स्टील। बुशिंग की नींव स्थापित करना, स्टील बैक असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताओं प्रदान करता है।



स्वयं - स्नेहन तेल - मुक्त बेयरिंग बेयरिंग की मोल्डिंग प्रक्रिया











संरचना और संरचना



· धातु-पॉलीमर कंपोजिट बुशिंग सामग्री
· स्टील बैक + झरझरा कांस्य सिंटर + स्नेहन इंडेंट के साथ POM





ऑपरेटिंग प्रदर्शन
सूखा	खराब
तेल से सना हुआ	अच्छा
ग्रीस से सना हुआ	बहुत अच्छा
पानी से सना हुआ	खराब
प्रक्रिया तरल पदार्थ से सना हुआ	खराब





· धातु-पॉलीमर कंपोजिट बुशिंग सामग्री
· स्टील बैक + झरझरा कांस्य सिंटर +
स्नेहन इंडेंट के साथ POM

उपलब्धता

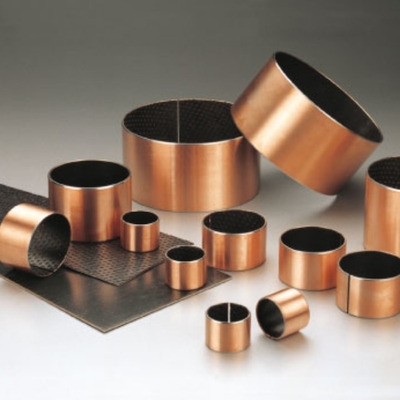

मानक आयामों में उपलब्ध बेयरिंग रूप
· बेलनाकार झाड़ियाँ
· जोर वाशर
· स्लाइडिंग प्लेटें
आदेश देने के लिए मीट्रिक बेयरिंग और इंपीरियल बुशिंग: विशेष आयामों में मानक बुशिंग रूप, आधा-बुशिंग, स्टैम्पिंग द्वारा प्राप्त विशेष आकार, लोकेटिंग नॉच, स्नेहक छेद और मशीनीकृत खांचे के साथ बेयरिंग, अनुकूलित बुशिंग डिज़ाइन
