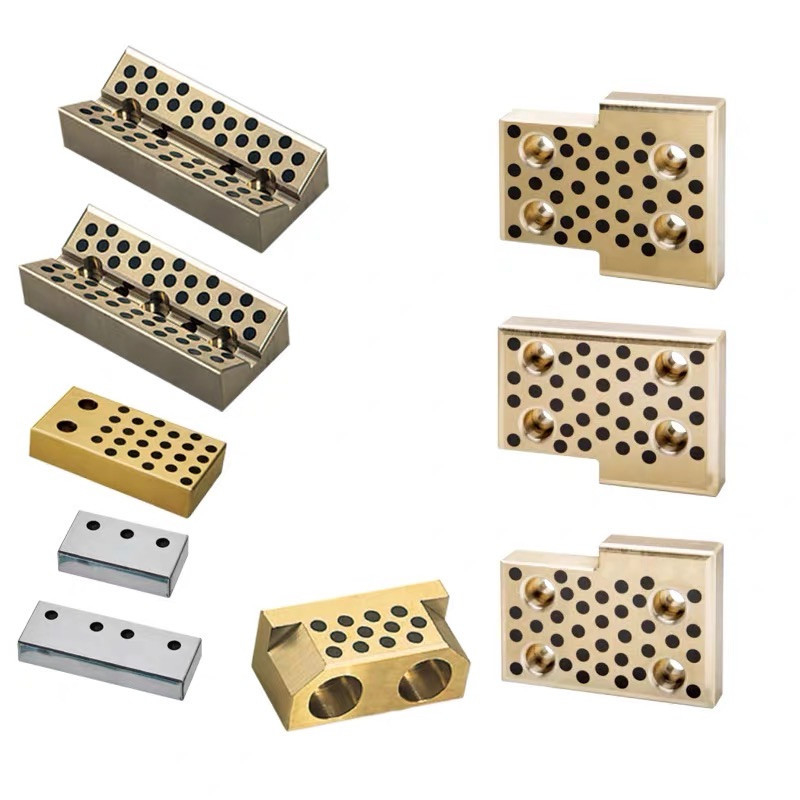

धातु मुद्रांकन के लिए स्व चिकनाई स्लाइड प्लेट 45 डिग्री मर जाता है
उत्पत्ति के प्लेस | सेल्फ ल्यूब वियर प्लेट मेड इन चाइना |
---|---|
ब्रांड नाम | bronzelube.com |
प्रमाणन | industry standards (VDI, JIS, NAAMS, SMC). |
मॉडल संख्या | प्लेट पहनें - सेल्फ़ल्यूब मोल्ड और डाई उत्पाद |
न्यूनतम आदेश मात्रा | ऑर्डर करने के लिए बने कांस्य प्रेसिजन वियर प्लेट्स और लुब्रिकेटिंग पार्ट्स |
मूल्य | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
पैकेजिंग विवरण | अच्छी जानकारी के साथ कार्टन |
प्रसव के समय | 3-20 कार्य दिवसों में भेज दिया गया |
भुगतान शर्तें | अग्रिम में टीटी, एल/सी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता | स्व चिकनाई असर विनिर्माण आयाम सहिष्णुता विधानसभा |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xBearings | Slide Plate continuous casting | Type | Solid lubricating bearings, Thrust Bearing Washer |
---|---|---|---|
Quality | Wear Plates - SelfLube Mold and Die Products | uses | Metal stamping dies,plastic molding,molds, special machines and heavy equipment |
Production Feature | Casting Bronze Wear Plate Parts | Material | Copper alloy+Special solid lubricant, with or without self-lubricating graphite. |
Size | wear plates come in a broad range of standard inch and metric sizes | custom configurations for special sizes | hole patterns or graphite patterns. |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
High Light | Bronze Wear Plates , Self Lubricating - Special Brass Alloy | Self Lubricating Graphite Plugged Bronze Plate | Bronze Wear Plate and Pad for Industrial Machinery, manufacturer of bronze sleeve bushings, we often receive requests for a variety of product types. |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | ||
हाई लाइट | स्व चिकनाई स्लाइड प्लेट,स्व चिकनाई स्लाइड प्लेट 45 डिग्री,धातु मुद्रांकन स्लाइड प्लेट मर जाता है |
दुकानस्व-चिकनाई स्लाइड प्लेट 45 डिग्री आंतरिक वीचीन से आपकी सभी ऑयल-फ्री स्लाइड प्लेट्स टाइप·2 बोल्ट होल्स / 3 बोल्ट होल्स / 4 बोल्ट होल्स और गाइड कंपोनेंट्स की जरूरतों के लिए bronggleitlager.com से।
पेश है हमारी सेल्फ-लुब्रिकेटिंग स्लाइड प्लेट जो विशेष रूप से 45 डिग्री के कोण पर धातु की स्टैम्पिंग डाई के लिए डिज़ाइन की गई है।इस अभिनव स्लाइड प्लेट को असाधारण स्नेहन और पहनने के प्रतिरोध प्रदान करने के लिए इंजीनियर किया गया है, जो धातु मुद्रांकन प्रक्रियाओं के दौरान सुचारू और कुशल संचालन सुनिश्चित करता है।
स्लाइड प्लेट उच्च गुणवत्ता वाली सामग्रियों से बनाई गई है जो स्वयं-चिकनाई गुणों को प्रदर्शित करती है, जिससे बाहरी स्नेहन और रखरखाव की आवश्यकता कम हो जाती है।यह सुविधा न केवल स्टैम्पिंग प्रक्रिया को सरल बनाती है, बल्कि डाई और स्लाइड प्लेट के जीवनकाल को भी बढ़ाती है, जिससे डाउनटाइम और परिचालन लागत कम हो जाती है।
स्लाइड प्लेट का 45-डिग्री कोण सटीक संरेखण और धातु मुद्रांकन डाई में आसान एकीकरण की अनुमति देता है।यह एक सुरक्षित और स्थिर फिट सुनिश्चित करता है, स्टैम्पिंग प्रक्रिया के लिए इष्टतम समर्थन और मार्गदर्शन प्रदान करता है।
चाहे आप घिसी-पिटी स्लाइड प्लेटों को बदलना चाह रहे हों या अपने मौजूदा धातु स्टैम्पिंग उपकरण को अपग्रेड करना चाह रहे हों, 45-डिग्री कोण वाली हमारी स्व-चिकनाई स्लाइड प्लेट एक उत्कृष्ट विकल्प है।यह विश्वसनीय प्रदर्शन, स्थायित्व और रखरखाव में आसानी प्रदान करता है, जिससे यह धातु मुद्रांकन अनुप्रयोगों के लिए एक लागत प्रभावी समाधान बन जाता है।
साधारण तिरछी पच्चर तंत्र, स्लाइडर आम तौर पर निचले डाई से जुड़ा होता है, ताकि डिजाइन और आंदोलन अपेक्षाकृत सरल हो, लेकिन कुछ मामलों में, जब स्लाइडर निचले डाई से जुड़ा होता है, तो भागों को खिलाना और हटाना सुविधाजनक नहीं होता है , या मोल्ड के अन्य कार्यों की प्राप्ति को प्रभावित करते हैं, तो स्लाइडर के आंदोलन के अनुसार, लटकते पच्चर तंत्र पर विचार किया जाना चाहिए, तिरछा पच्चर तंत्र को फ्लैट तिरछा पच्चर तंत्र और झुका हुआ तिरछा पच्चर तंत्र (मोल्ड बॉडी और) में विभाजित किया जा सकता है तिरछा के लिए स्लाइडर संपर्क सतह)।
2, झुकी हुई पच्चर का नाम
कोड - कार्य माउंटिंग सतह (डब्ल्यू) - स्ट्रोक (एसटी) - तिरछी पच्चर का कोण (θ) - निश्चित मोड (कुंजी स्थिति के लिए के, पिन स्थिति के लिए एन)
3, आमतौर पर उपयोग किए जाने वाले विभिन्न प्रकार के वेजेज के फायदे और नुकसान
ए, क्षैतिज तिरछी पच्चर: भागों को बाहर निकालने की समस्या पर पूरी तरह से विचार करना आवश्यक है।
बी, हैंगिंग वेज: अच्छी कार्यशीलता, लेकिन अनुसंधान और मिलान कठिनाइयों का किनारा।
सी, डबल-एक्शन वेज: अधिक जगह घेरता है, और जटिल संरचना, मोल्ड की ताकत पर प्रभाव पड़ता है (रोटरी वेज विकल्प)।
4, तिरछी वेज मोल्ड तिरछी वेज स्ट्रोक डिज़ाइन को सामग्री को व्यक्त करना चाहिए
1) तिरछी पच्चर स्लाइडर का स्ट्रोक: एसटी
2)तिरछा वेज स्ट्रोक:एल
3)तिरछा वेज ऑपरेटिंग स्ट्रोक: डब्ल्यू
4) तिरछी वेज प्रेस प्लेट का स्ट्रोक: सी
5)तिरछा पच्चर कोण:θ
6) ऊपरी प्रेस कोर कार्रवाई का प्रारंभ बिंदु: पी
7) ऊपरी और निचला डाई गाइड जुड़ाव बिंदु: जी
5, स्लाइडिंग वेज का रिटर्न मोड
a स्प्रिन्ग
बी) पॉलीयुरेथेन रबर
ग) सिलेंडर
घ) नाइट्रोजन स्प्रिंग
ई) अन्य तरीके
सामान्य तौर पर, स्प्रिंग्स का उपयोग रिटर्न बल के स्रोत के रूप में किया जाता है, लेकिन सिलेंडर जैसी अन्य रिटर्न विधियों का उपयोग निम्नलिखित मामलों में किया जाता है।
ए) टिल्ट वेज का स्ट्रोक अपेक्षाकृत लंबा है, स्प्रिंग स्ट्रोक आवश्यकताओं को पूरा नहीं कर सकता है
बी) डबल-एक्शन टिल्ट वेजेज, जिन्हें दोबारा स्थापित करने की आवश्यकता है।
सामान्य विचार।
1) स्प्रिंग और सिलेंडर को स्लैंट वेज डाई स्लाइडर पर स्थापित करते समय, इसकी स्थापना स्थिति, स्लैंट वेज स्लाइडर मूवमेंट मोमेंट के अनुसार, सेट स्लाइडर को समग्र संतुलन प्राप्त करने के लिए निम्नलिखित पर विचार करने की आवश्यकता है
ए) स्लाइड गाइड सतह के जितना संभव हो उतना करीब (ऊंचाई दिशा)
बी) वेज स्लाइडर (क्षैतिज दिशा) के दोनों सिरों पर गाइड रेल के जितना संभव हो उतना करीब स्थापित किया गया
(2) मोल्ड संरचना को इस आधार पर डिजाइन किया जाना चाहिए कि रखरखाव स्प्रिंग या सिलेंडर को मोल्ड के बड़े घटकों को नष्ट किए बिना बदला जा सकता है।
6, तिरछी पच्चर स्लाइडर की वापसी बल का निर्धारण करने का सिद्धांत
क्षैतिज तिरछा पच्चर साँचा
(स्लाइडिंग वेज का कुल वजन*1.0) या अधिक
झुका हुआ पच्चर मरो
(स्लाइडिंग वेज का कुल वजन * 1.5) या अधिक
स्व-निर्मित तिरछी पच्चर के भाग के लिए, इसमें शामिल पहलुओं की विस्तृत श्रृंखला के कारण, अधिक व्यापक मुद्दों पर विचार करने की आवश्यकता है, यहां कोई विस्तृत विवरण नहीं है (व्याख्या करने के लिए ठंडे श्रमिकों या सोने के सहायक द्वारा विशिष्ट)
7, मानक बेवल वेज मोल्ड का डिज़ाइन
भाग प्रक्रिया आरेख और 3डी डिजिटल मॉडल के आधार पर
निम्नलिखित चरणों द्वारा डिज़ाइन किया जा सकता है।
1) सबसे पहले, छेद के सामान्य दिशा में एक सीधी रेखा बनाएं (नीचे चित्र देखें)
2) दूसरे, मानक बेवल वेज के कोण को निर्धारित करने के लिए XY प्लेन (मोल्ड बेस पर) पर सीधी रेखा को प्रोजेक्ट करें, वास्तविक मापा कोण है: 8°, मानक बेवल वेज में ऐसा कोई विनिर्देश नहीं है, सन्निकटन बहुत करीब से विनिर्देश लेना है: 10° बेवेल वेज।
बी) मोल्ड प्लेन पर स्वैश वेज का प्लेसमेंट कोण निर्धारित करें
मानक बेवल वेज के प्लेसमेंट कोण को निर्धारित करने के लिए YZ विमान पर प्रक्षेपण लाइन को फिर से प्रोजेक्ट करें, मापा मूल्य है: 10 ° (प्रत्येक कंपनी के प्रसंस्करण मशीन उपकरण की क्षमता पर ध्यान देने की आवश्यकता है, क्या इसे किसी भी कोण पर संसाधित किया जा सकता है या इसके लिए विशेष कोण की आवश्यकता है)
सी) क्रॉस सेक्शन के माध्यम से स्वैश वेज की स्थापना ऊंचाई और स्थिति निर्धारित करें
1) पंच की स्थिति निर्धारित की जाती है और अवतल डाई सेट के कोण और स्थिति और एंटी-रोटेशन कोण को सटीक रूप से निर्धारित किया जाता है;
2) वेज को डाई होल्डर पर प्लेसमेंट के कोण और पंच होल्डर की स्थिति के अनुसार रखा जाता है।
डी) डाई की वास्तविक स्थिति के अनुसार पंच धारक की स्थापना विधि का चयन करें।
स्लाइडिंग वेज पर बल के संतुलन के कोण से, सबसे आदर्श फिक्सिंग विधि स्लाइडिंग वेज के केंद्र पर जितना संभव हो सके पंच के बल बिंदु को नियंत्रित करना है, और फिक्सिंग सीट की स्थापना विधि के अनुसार व्यवस्थित की जाती है विशेष मामलों में वास्तविक स्थिति;डाई होल्डर पर स्लाइडिंग वेज की अनुमानित स्थिति पंच फिक्सिंग सीट के फिक्सिंग कोण के अनुसार निर्धारित की जाती है।
ई)बेवल वेज स्लाइडर और पंच फिक्सिंग सीट की निश्चित स्थिति और क्रॉस-अनुभागीय ड्राइंग के अनुसार, बेवेल वेज की बढ़ती ऊंचाई और विमान की स्थिति निर्धारित की जाती है, और बेवेल वेज की बढ़ती ऊंचाई और विमान समन्वय आकार पूर्णांक हैं ( जहां तक संभव हो अंत में 0 और 5) लगाएं।
एफ) मानक झुके हुए वेज डाई को डिजाइन करते समय, निम्नलिखित मामलों पर विचार किया जाना चाहिए क्योंकि झुके हुए वेज का स्ट्रोक तय किया गया है।
साधारण झुका हुआ स्वैश वेज।
चूंकि काम करने वाला हिस्सा निचले डाई पर तय होता है, इसलिए यह माना जाना चाहिए कि भागों को सुचारू रूप से खिलाया जा सकता है;इसके स्ट्रोक को यह सुनिश्चित करना चाहिए कि यह फ्लैंज के किनारे की चौड़ाई से कम नहीं है + फ्लैंज बेवल वेज ट्रिमिंग या पंचिंग या फ्लैंगिंग की दूरी + 20 ~ 30 मिमी (नोट: 30 मिमी यदि यह स्वचालित मुद्रांकन है, तो यह 50 मिमी होना चाहिए जब यह मैन्युअल रूप से संचालित है)
लिफ्ट बेवेल वेज स्लाइडर स्ट्रोक।
फ्लेंज से बेवल वेज की ट्रिमिंग, पंचिंग या फ्लेंगिंग तक की दूरी +20 मिमी;
बेवेल्ड वेज को उठाने के लिए इस बात पर विचार करने की आवश्यकता है कि क्या स्लाइडर (पंच, साइड ट्रिमर ब्लॉक, फ़्लैंगिंग ब्लॉक) पर स्थापित कार्यशील घटक प्रेस कोर की असेंबली और डिस्सेप्लर को प्रभावित करते हैं;और क्या बेवेल्ड वेज और प्रेस कोर के बीच पीसने के लिए पर्याप्त जगह है।
जी)स्क्रैप का निपटान
(1) जितना संभव हो उतना बड़े छेद के माध्यम से स्क्रैप।
2) कभी-कभी स्क्रैप को अवरुद्ध होने से रोकने के लिए, साइड पंचिंग होल के स्क्रैप को शीर्ष सामग्री डिवाइस को बढ़ाने की आवश्यकता होती है।
(3) स्क्रैप के अधिकतम आकार की चौड़ाई पर पूरी तरह से विचार करने के लिए स्क्रैप स्लाइड ओवर होल को डिजाइन करने के लिए कास्टिंग, यदि यह रोटेशन के बाद होता है।
(4) यदि स्क्रैप बहुत लंबा है, तो स्क्रैप से आसानी से बाहर निकलने और मोल्ड की ताकत बढ़ाने के लिए स्क्रैप चाकू को बढ़ाने पर विचार करें।
5) निम्नलिखित मामलों में लचीले इजेक्टर पिन उत्तल (अवतल) डाई का उपयोग करना।
a) स्क्रैप को टुकड़े-टुकड़े करके बाहर निकालने के लिए।
ख) स्क्रैप के गिरने पर उसकी स्थिति को नियंत्रित करना चाहते हैं।
6)यदि स्क्रैप का रिबाउंड होता है।
क) सांचे में चाकू की मात्रा बड़ी होनी चाहिए।
बी) स्क्रैप इजेक्टर डिवाइस स्थापित करने की आवश्यकता है।
7) निम्नलिखित मामलों में गाइड डिवाइस को बढ़ाने की आवश्यकता है।
ए) अपशिष्ट अपवर्जन पक्ष पर कोई खाली जगह नहीं है, इसे पंच के व्यास के कम से कम दो गुना के ऊर्ध्वाधर एपर्चर के साथ समकोण दिशा में ऊर्ध्वाधर गिरावट में परिवर्तित किया जाना चाहिए।
बी) यदि एक ही समय में दोनों तरफ छेद किया जाता है, तो डिवाइडिंग पिन को बढ़ाना आवश्यक है।
एच) मानक विकर्ण वेज डाई प्रेसर का वर्गीकरण।
प्रेस का उपयोग भागों की स्थिति और विरूपण को रोकने के लिए किया जाता है, और इसे आकार और कार्रवाई दिशाओं की संख्या के अनुसार तीन प्रकारों में विभाजित किया जा सकता है।
ए) ऊपरी संपीड़न सामग्री कोर
फायदे हैं: संपीड़न बल अपेक्षाकृत बड़ा है, इसलिए आपको भागों के विरूपण के बारे में चिंता करने की ज़रूरत नहीं है;ऊर्ध्वाधर दीवार के करीब और साइड की दीवार के अंत के पास, ऊपरी संपीड़न कोर द्वारा अलग किया गया।
बी) स्लैंटिंग वेज साइड कम्प्रेशन कोर
ग) साइड कम्प्रेशन सामग्री और सकारात्मक संपीड़न सामग्री शेयर
पार्श्व संपीड़न सामग्री का अपर्याप्त संपीड़न बल।
अस्थिर भाग.
सकारात्मक प्रेस सामग्री को भाग पर साइड प्रेस सामग्री की तुलना में 10 मिमी पहले दबाया जाना चाहिए।
I) तिरछी पच्चर की स्थिति निर्धारण और विरोधी पार्श्व बल
(बी) बेवल वेज में दो प्रकार की पिन पोजिशनिंग और की पोजिशनिंग होती है।
(बी) एक साइड ट्रिमिंग और फ़्लैंगिंग, मोटी सामग्री के साथ पार्श्व बलों को रोकने के उपायों की आवश्यकता होती है।
पार्श्व बल को रोकने के उपाय एवं स्वरूप.
मार्गदर्शक उपकरणों का जोड़.
www.DeepL.com/Translator से अनुवादित (मुफ़्त संस्करण)
तेल-मुक्त स्लाइड प्लेटें - चिकनाई वाले छिद्रों के साथ तेल-मुक्त स्लाइड प्लेटें
तांबा मिश्र धातु+विशेष ठोस स्नेहक
तेल मुक्त स्लाइड प्लेट (10 मिमी)
डाई/मोल्ड, मशीनरी, स्वचालन, निर्माण, ऑटोमोबाइल जैसे कई शुष्क अनुप्रयोगों में सार्वभौमिक उपयोग के लिए तेल मुक्त स्लाइड प्लेट।ऑयल-फ्री स्व-स्नेहन है और बिना ग्रीस के काम करता है।
(उच्च शक्ति पीतल / तांबा मिश्र धातु + ठोस स्नेहक)

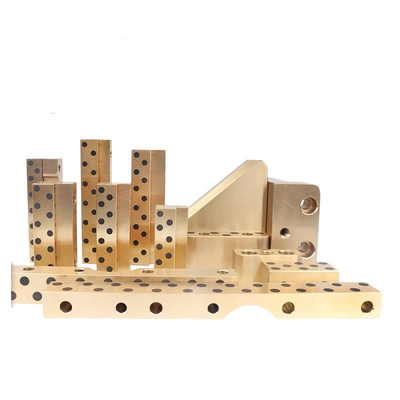

स्व-चिकनाई कांस्य पहनने की प्लेट, कांस्य स्लाइड प्लेट, स्लाइड प्लेट, तेल मुक्त स्लाइड प्लेट।
तांबे की मिश्र धातु के साथ पूरी तरह से मशीनी कांस्य तेल मुक्त स्लाइड प्लेटें जो हम निर्मित करते हैं उनमें से कई स्व-चिकनाई वाली होती हैं।यह कांस्य प्लेट को ग्रेफाइट के प्लग से प्लग करने की प्रक्रिया द्वारा प्राप्त किया जाता है।हम की एक पूरी श्रृंखला पेश करते हैंग्रेफाइट बीयरिंग प्लग करें.हमारे ग्रेफाइट प्लग किए गए हिस्सों के बारे में अधिक जानकारी यहां पाई जा सकती है।
वियर प्लेट्स - सेल्फल्यूब मोल्ड और डाई प्रोडक्ट्स, प्लग्ड ग्रेफाइट ब्रॉन्ज ऑयल फ्री स्लाइड प्लेट्स कॉपर अलॉय वियर प्लेट्स के साथ व्यापक आकार में उपलब्ध हैं।
विशेष आकार, छेद पैटर्न, या ग्रेफाइट पैटर्न के लिए कस्टम कॉन्फ़िगरेशन। चीन में निर्मित।तांबे की मिश्र धातु के साथ कास्ट कांस्य पहनने की प्लेट तेल मुक्त स्लाइड प्लेटें
हमारी कास्ट ब्रॉन्ज़ वियर प्लेट निरंतर कास्टिंग नामक विधि द्वारा निर्मित होती है।निरंतर ढलाई के माध्यम से प्राप्त महीन दाने वाली संरचना वस्तुतः स्थैतिक ढलाई विधियों से जुड़े ढलाई दोषों को समाप्त कर देती है।यह घनी संरचना सरंध्रता से मुक्त है जो बदले में आपके टूलींग के जीवन को बढ़ाती है।

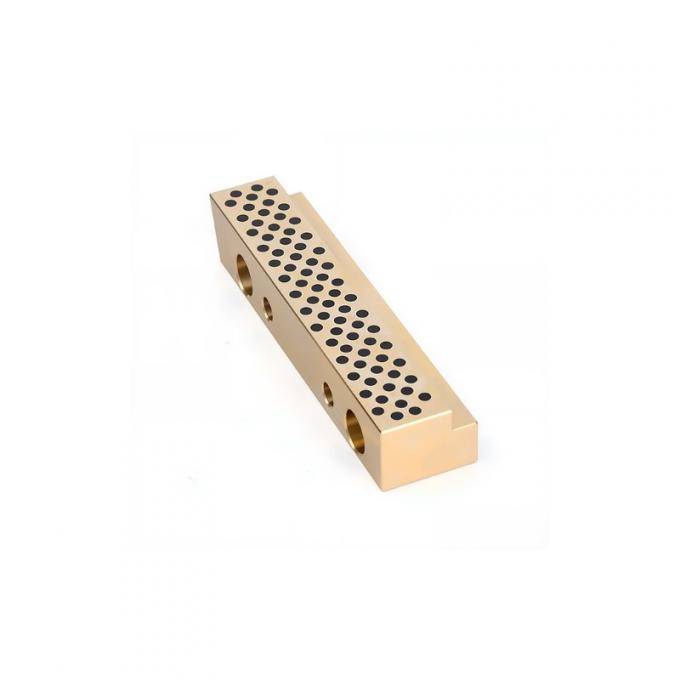

सेल्फ ल्यूब वियर प्लेट्स ऑयल-फ्री स्लाइड प्लेट्स कॉपर अलॉय के साथ कैम स्लाइड गाइड, प्लग ग्रेफाइट ब्रॉन्ज बुशिंग्स मेंटेनेंस-फ्री प्लेन बियरिंग्स लैमिना गिब स्लाइड्स।
स्थापित करने में आसान, अत्यधिक टिकाऊ.इसका अनुकूलित डिज़ाइन आसान स्थापना, कम शोर संचालन, स्थान की बचत और कांस्य झाड़ियों के लिए विस्तारित सेवा जीवन की अनुमति देता है।
स्लाइड तत्व/कैम घटक/कैम इकाइयां/प्लास्टिक मोल्ड घटक
ठोस कांस्य धात्विक स्व-चिकनाई बियरिंग |निकला हुआ कांस्य झाड़ियाँ
कांस्य आस्तीन (सादा) बियरिंग्स कास्ट करें।मानक स्लाइडिंग बियरिंग स्टॉक आकार।
ये मानक अधिकांश अनुप्रयोगों के लिए ऑफ-द-शेल्फ अर्थव्यवस्था प्रदान करते हैं
कास्टिंग टिन कांस्य SAE 620 C90300 कांस्य बुशिंग्स
C90300 ब्रॉन्ज ग्रेफाइट बुशिंग्स एक "ग्रीन" गैर-लेडेड मिश्र धातु है
टिन कांस्य बुशिंग्स - नेवी जी QQC-390B टाइप II और टाइप III
सीडीए 903 एसएई 620 88-8-0-4 एएसटीएम बी505
कास्टिंग टिन कांस्य SAE 620 |
||||||||||
तत्व |
||||||||||
Cu(1,2) |
पंजाब |
एस.एन. |
Zn |
फ़े |
पी(3) |
नी(4) |
अल |
एस |
एस.बी |
सी |
न्यूनतम (%) |
86 |
|
7.5 |
3 |
|
|
|
|
|
|
अधिकतम (%) |
89 |
0.3 |
9 |
5 |
0.2 |
0.05 |
1 |
0.005 |
0.05 |
0.2
|
कास्टिंग टिन कांस्य C90300 बुशिंग्स
VIIPLUS C90300 की कांस्य बुशिंग्स कास्ट करता हैबेहतर गुणवत्ता और प्रदर्शन दें।निरंतर ढलाई से एक उपलब्धि प्राप्त होती हैउच्च घनत्वअनाज की संरचना, सरंध्रता से मुक्त, जिसके परिणामस्वरूप उपकरण घिसाव और घटक अस्वीकृति में कमी आती है।
ठोस छड़ें 13" वृद्धि और 105" लंबाई में उपलब्ध हैं, और अन्य लंबाई और गैर-मानक आकारों में उपलब्ध हैं।जब आपको विशेष बीयरिंग, प्रोटोटाइप के लिए बीयरिंग, या आपातकालीन मरम्मत की आवश्यकता हो तो उपयोग के लिए बार पर विचार करें।
रासायनिक संरचना
|
तत्व |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Cu(1,2) |
पंजाब |
एस.एन. |
Zn |
फ़े |
पी(3) |
नी(4) |
अल |
एस |
एस.बी |
सी |
|
|
|||||||||||
न्यूनतम (%) |
86.0 |
|
7.5 |
3.0 |
|
|
|
|
|
|
|
अधिकतम (%) |
89.0 |
0.30 |
9.0 |
5.0 |
0.20 |
0.05 |
1.0 |
0.005 |
0.05 |
0.20 |
0.005 |
C90300 टिन कांस्य झाड़ियाँ।
VIPLUS इंटरनेशनल से तांबा, पीतल और कांस्य मिश्र धातु
ग्रेड :
बीएस 1400 (एलजी1, एलजी2, एलजी4, एलजी3, पीबी1, पीबी2, पीबी3, पीबी4, एलपीबी1, एलबी1, एलबी2, एलबी3, एलबी4, एबी1, एबी2, एचटीबी3, एचटीबी1)
यूएनएस (सी62500, सी83600, सी84400, सी86200,सी86300, सी87200, सी90700, सी93200, सी93700, सी93800, सी95200, सी95500)
बीएस एन (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S)।
एमएफजीआर प्रक्रिया: केन्द्रापसारक कास्टिंग, सतत कास्टिंग।
फार्म: गोल बार, हेक्स बार, स्क्वायर बार, आयताकार बार, पाइप, खोखले बार, हेक्स खोखले बार, वर्ग और आयताकार खोखले बार, बुशिंग्स, रिंग्स (आवश्यकता के अनुसार) आदि
सामान्य कास्टिंग कॉपर मिश्र धातु के लिए संबंधित विशिष्टताएँ और अनुप्रयोग |
|||||
मिश्र धातु विवरण |
अमेरिकी विशिष्टता. |
अमेरिकी विशिष्टता. |
जर्मन विशिष्टता. |
ब्रिटिश विशिष्टता. |
विशिष्ट सामग्री अनुप्रयोग |
यूएनएस |
एसएई |
मिश्र धातु |
मिश्र धातु |
||
Cu85 Sn5 Zn5 Pb5 |
सी83600 (सीडीए 836) |
40 |
CuSn5ZnPb |
LG2 |
पंप घटक, छोटे गियर, बीयरिंग, इम्पेलर, फ्लैंज, कम दबाव वाले वाल्व और फिटिंग। |
Cu83 Sn3 Zn8 Pb6 |
सी84400 (सीडीए 844) |
- |
CuSn2ZnPb |
*एलजी1 |
लाइट ड्यूटी बियरिंग्स, सामान्य हार्डवेयर, फिक्स्चर, कम दबाव वाले वाल्व और फिटिंग। |
Cu63 Al6 Fe3 Mn3 Zn25 |
सी86300 (सीडीए 863) |
430बी |
- |
- |
गियर, कैम, धीमी गति वाले भारी भार बीयरिंग, स्क्रू-डाउन नट के लिए हेवी-ड्यूटी उच्च शक्ति मिश्र धातु। |
Cu88 Sn8 Zn4 |
सी90300 (सीडीए 903) |
620 |
- |
- |
बियरिंग्स, बुशिंग, पिस्टन रिंग, वाल्व घटक, सील रिंग, स्टीम फिटिंग और गियर। |
Cu88 Sn10 Zn2 |
सी90500 (सीडीए 905) |
62 |
CuSn10Zn |
*जी1 |
समुद्री पंप, वाल्व, बियरिंग, बुशिंग, पिस्टन रिंग, स्टीम फिटिंग और गियर। |
Cu89 Sn11 |
सी90700 (सीडीए 907) |
65 |
CuSn12 |
*पीबी1 |
हेवी-ड्यूटी गियर, हाई लोड बियरिंग, बुशिंग और वर्म व्हील। |
Cu88 Sn6 Zn4 Pb2 |
सी92200 (सीडीए 922) |
622 |
- |
LG3 |
550 एफ (287 सी) तक उपयोग के लिए वाल्व, फिटिंग, मध्यम दबाव वाले हाइड्रोलिक और भाप दबाव वाले हिस्से |
Cu87 Sn11 Ni2 |
सी92500 (सीडीए 925) |
640 |
CuSn12Ni |
CT2 |
गियर, वर्म व्हील - अच्छा शॉक प्रतिरोध, ऑटोमोटिव सिंक्रोनाइज़र रिंग। |
Cu87 Sn11 Pb2 |
सी92700 (सीडीए 927) |
63 |
CuSn12Pb |
एलबी3 |
हेवी-ड्यूटी बियरिंग, बुशिंग, पिस्टन रिंग, वाल्व घटक, स्टीम फिटिंग, गियर। |
Cu83 Sn7 Zn3 Pb7 |
सी93200 (सीडीए 932) |
660 |
CuSn7ZnPb |
|
मध्यम गति और दबाव के लिए सामान्य उपयोगिता बीयरिंग, बुशिंग और वियर प्लेटें। |
Cu85 Pb10 Sn5 |
सी93500 (सीडीए 935) |
66 |
- |
एलबी4 |
हाई-स्पीड बियरिंग, बुशिंग, हाई-स्पीड लाइट लोडिंग और हल्के दबाव वाले हिस्से। |
Cu80 Pb10 Sn10 |
सी93700 (सीडीए 937) |
64 |
CuPb10Sn |
एलबी2 |
उच्च गति और भारी दबाव के लिए बियरिंग्स, पंप पार्ट्स, दबाव-तंग कास्टिंग। |
Cu78 Pb15 Sn7 |
सी93800 (सीडीए 938) |
67 |
CuPb15Sn |
एलबी1 |
टर्बोचार्जर बीयरिंग, सामान्य सेवा और मध्यम दबाव के लिए बीयरिंग, रेलमार्ग अनुप्रयोग। |
Cu87 AI10 Fe3 |
सी95400 (सीडीए 954) |
- |
CuAI10Fe |
- |
उच्च शक्ति वाले बीयरिंग, बुशिंग, गियर, वर्म, वियर प्लेट, वाल्व सीटें और गाइड। |
Cu81 AI10 Ni5 Fe4 |
सी95500 (सीडीए 955) |
- |
CuAI10Ni |
- |
उच्च शक्ति वाले बीयरिंग, संक्षारण प्रतिरोधी हिस्से, विमान वाल्व गाइड और सीटें। |
Cu80 AI10 Ni6 Fe4 |
सी95800 (सीडीए 958) |
- |
CuAl10Ni |
एबी2 |
खारे पानी के संक्षारण प्रतिरोधी हिस्से और सामान्य समुद्री हार्डवेयर। |
फॉस्फोर कांस्य ग्रेड I |
सी54400 |
|
CuSn4 |
पीबी101 |
|
फॉस्फोर कांस्य ग्रेड I |
सी54400 |
CuSn4 |
पीबी101 |
फॉस्फोर कांस्य ग्रेड II |
C51000 |
CuSn5 |
पीबी102 |
फॉस्फोर कांस्य ग्रेड III |
C51900 |
CuSn6 |
पीबी103 |
फॉस्फर ब्रॉन्ज़ |
C52100 |
CuSn8 |
पीबी104 |
एक पेशेवर विशेष तांबा मिश्र धातु उत्पादन संयंत्र के रूप में, कंपनी सख्त आंतरिक मानकों के साथ रासायनिक संरचना, यांत्रिक गुणों, भौतिक गुणों और सामग्री के अन्य गुणों को नियंत्रित करती है।
कंपनी चीन और विदेशी देशों के प्रासंगिक ब्रांड मानकों के अनुसार संबंधित कांस्य मिश्र धातु का उत्पादन करती हैउत्कृष्ट प्रदर्शन और कम डिलीवरी समय।
कंपनी के मौजूदा उत्पाद ब्रांड: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93200, C93700, C93800, आदि।
राष्ट्रीय मानक, अमेरिकी मानक, जर्मन मानक और कस्टम के लिए अन्य ग्राहक मानकों के अनुसार।
उत्पाद प्रकार: तांबे की छड़, तांबे की ट्यूब, आकार की ट्यूब, रॉड सहित।
सिलेंडर बियरिंग उत्पाद एवं आपूर्तिकर्ता
उत्पाद विवरण: मैंगनीज कांस्य झाड़ी
यह उत्पाद उच्च शक्ति वाले पीतल से बना हैCuZn25Al6Fe3Mn3एक विशेष सूत्र के साथ, जिसमें उच्च यांत्रिक गुण हैं,अच्छा कास्टिंग प्रदर्शन, और अच्छा संक्षारण प्रतिरोधहवा, मीठे पानी और समुद्री जल में।उत्पादों का व्यापक रूप से निरंतर कास्टिंग मशीनों, खनन मशीनरी, जहाजों, गैस टर्बाइनों आदि में उपयोग किया जाता है।
बियरिंग और बुशिंग्स
बियरिंग भाप टरबाइन का एक महत्वपूर्ण हिस्सा है, जिसे रेडियल सपोर्ट बियरिंग और थ्रस्ट बियरिंग में विभाजित किया गया है।इनका उपयोग रोटर के सभी गुरुत्वाकर्षण को सहन करने और सिलेंडर में रोटर की सही स्थिति निर्धारित करने के लिए किया जाता है।
VSB-50W वॉशर सॉलिड ब्रॉन्ज़ मेटैलिक सेल्फ-लुब्रिकेटिंग बियरिंग्स
वीएसबी-50 एक स्व-चिकनाई असर सामग्री है जिसमें शामिल हैउच्च गुणवत्ताठोस स्नेहक से भरी जेबों के साथ कांस्य बियरिंग और रनिंग-इन प्रक्रिया में सहायता के लिए बियरिंग सतह पर ठोस स्नेहक की एक पतली फिल्म।वीएसबी-50रखरखाव मुक्तबड़े बियरिंग्स के लिए तेल या ग्रीस के साथ स्नेहन की आवश्यकता के बिना बियरिंग्स की सिफारिश की जाती है।घर्षण का गुणांक कम है
विवरण
तांबा मिश्र धातु जड़ा हुआ स्व-स्नेहन बीयरिंग(विदेशी कहते हैं देवा। ग्लाइड) तांबा मिश्र धातु सब्सट्रेट पर आधारित है, उचित आकार को ड्रिल करने के लिए एक निश्चित अनुपात के अनुसार घर्षण सतह पर, व्यवस्थित रूप से कई छेद (व्यास फाई डी 200 मिमी या उससे कम) या अंधा छेद (व्यास फी डी) की व्यवस्था की जाती है > 200 मिमी), एक प्रकार के उच्च-प्रदर्शन स्व-चिकनाई बीयरिंग की सटीक मशीनिंग द्वारा एक अद्वितीय चिकनाई वाले ठोस स्नेहक के साथ छेद में एम्बेडेड।
यह तेल फिल्म स्नेहन के आधार पर सामान्य बीयरिंगों की सीमाओं को तोड़ता है, विशेष रूप से उपयुक्तगैर-तेल, उच्च तापमान, उच्च भार, कम गति, दूषण-रोधी, संक्षारण-रोधी, विकिरण-रोधी, साथ ही पानी या वैक्यूम समाधान में घुसपैठ और विशेष कामकाजी परिस्थितियों में कोई तेल स्नेहन या स्नेहन मुश्किल नहीं है।
विशेषताएँ
VSB-50W वॉशर थ्रस्ट वॉशर PAW
--के लिए उपयुक्तकम गति, भारी भारया रुक-रुक कर चलने की स्थिति, चिकनाई वाली तेल फिल्म इस अवसर को बना या बनाए नहीं रख सकती है;
- कार्य वातावरण या यांत्रिक संरचना प्रतिबंधों के लिए उपयुक्त, तेल स्नेहन अवसरों की आपूर्ति करना मुश्किल है;
——ऐसे अवसरों के लिए उपयुक्त जहां कार्य में प्रभाव भार उत्पन्न होना आसान हो;
--घूर्णन, प्रत्यागामी, झूलने और रैखिक और आंदोलन के अन्य रूपों के लिए उपयुक्त और बार-बार या उच्च भार वाले शुरुआती अवसरों पर शुरू करने की आवश्यकता होती है;
--के लिए उपयुक्तउच्च या निम्न तापमान वाला कार्य, या बड़े अवसरों की पर्यावरण तापमान सीमा;
--के लिए उपयुक्तलंबे रखरखाव चक्र या उच्च रखरखाव लागत,असर के अवसरों की लंबी सेवा जीवन की आवश्यकता होती है;
--- अच्छा संक्षारण प्रतिरोध का उपयोग समुद्री जल और अन्य रासायनिक तरल पदार्थ या गैसों और अन्य संक्षारक मीडिया में किया जा सकता है;
--कोई जल अवशोषण नहीं, अच्छी आयामी स्थिरता, उच्च यांत्रिक शक्ति, अच्छी तापीय चालकता के साथ;
-मध्यम भार की स्थिति के तहत, मध्यम गति, स्नेहन, मिश्रित स्नेहन प्राप्त किया जा सकता है, सेवा जीवन को बढ़ाया जा सकता है;
संरचना
VSB-50W वॉशर सामग्री से बना हैमजबूत ढला कांस्यविशेष ठोस स्नेहक के साथ आधारित धातु।बेस मेटल झेलता हैउच्च भार और ठोस स्नेहक स्व-स्नेहन प्रदान करते हैं।चरम स्थितियों में पूर्व-स्नेहन के बिना बेयरिंग उत्कृष्ट प्रदर्शन दिखाता हैकम गति पर उच्च/निम्न तापमान.यह सामग्री विशेष रूप से रखरखाव-मुक्त बीयरिंग समाधान प्रदान करती हैउच्च भार, रुक-रुक कर दोलन गति।
तकनीकी डाटा
श्रेणी |
50# |
50एस1 |
50एस2 |
50एस3 |
650एस5 |
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
कठोरता |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
तन्यता ताकत |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
नम्य होने की क्षमता |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
बढ़ाव |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
गुणांक या रैखिक विस्तार |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
अधिकतम तापमान. |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
अधिकतम गति (शुष्क) |
15 |
10 |
20 |
10 |
15 |
एन/मिमी²*एम/एस(स्नेहन) |
200 |
60 |
60 |
80 |
200 |
संपीड़न विरूपण |
<0.01 मिमी |
<0.05मिमी |
<0.04मिमी |
<0.05मिमी |
<0.005मिमी |
रासायनिक संरचनाएँ
उत्पाद संख्या। |
रासायनिक संरचनाएँ |
||||||||
टीओबी 050 |
घन |
Zn |
अल |
फ़े |
एम.एन. |
सी |
नी |
एस.एन. |
पंजाब |
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
उपलब्धता
बियरिंग फॉर्म मानक आयामों में उपलब्ध हैं
· बेलनाकार झाड़ियाँ
· झालरदार झाड़ियाँ
· फिसलने वाली प्लेटें
ऑर्डर के अनुसार बनाए गए बियरिंग फॉर्म: विशेष आयामों में मानक फॉर्म, थ्रस्ट वॉशर, फ़्लैंज्ड थ्रस्ट वॉशर, हाफ-बियरिंग, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार, अनुकूलित बियरिंग डिज़ाइन
विशिष्ट आवेदन पत्र
-
जल संरक्षण और जलविद्युत उद्योग
-
हाइड्रोलिक मशीनरी: हाइड्रोलिक स्टील गेट प्लेन सपोर्ट स्लाइड, प्लेन गेट फिक्स्ड व्हील बेयरिंग, रेडियल गेट हिंज बेयरिंग, हाइड्रोलिक होइस्ट बेयरिंग, पुली बेयरिंग, ट्रांसमिशन व्हील बेयरिंग;
-
टर्बाइन: गाइड ब्लेड शाफ्ट स्लीव (गाइड, गाइड, गाइड), व्हील शाफ्ट स्लीव, पिन शाफ्ट स्लीव (कनेक्टिंग रॉड पिन, पुश एंड पुल रॉड पिन, रिले पिस्टन पिन), एंटी-वियर रिंग प्लेट (थ्रस्ट रिंग), एंटी-वियर ब्लॉक, नियंत्रण रिंगसाइड टाइल, आदि.
-
धातुकर्म उद्योग: निरंतर कास्टिंग मशीन, डाई-कास्टिंग मशीन, टेंशन लेवलर, रोलिंग मिल, कन्वेयर बियरिंग, रोल-कट कैंची (द्विपक्षीय कैंची, स्केटबोर्ड पर निश्चित लंबाई वाली कैंची), आदि।
-
अन्य: खनन मशीनरी, फिसलने वाले भागों के लिए जहाज मशीनरी (लंगर), तेल मशीनरी, कपड़ा मशीनरी, निर्माण मशीनरी, उठाने का परिवहन (उठाने का समर्थन शाफ्ट आस्तीन), वाहन उत्पादन लाइनें, ऑटो मोल्ड, हल्के उद्योग, मशीनरी, मशीन उपकरण उद्योग, भरने के उपकरण , बीयरिंग, प्लास्टिक मशीनरी, इंजेक्शन मोल्डिंग मशीन क्लैंपिंग तंत्र, एक्सट्रूज़न तंत्र, टरबाइन, उपकरण और मीटर, उच्च वोल्टेज स्वचालित स्विच, फायरप्लेस, दरवाजे का काज, सुखाने वाला ओवन, बेक और पेपर मशीन सुखाने वाली सुरंग, उच्च तापमान भट्टी के साथ आसपास के पंच उपकरण बीयरिंग, पवन ऊर्जा और अन्य उद्योगों और क्षेत्रों, और अन्य औद्योगिक और कृषि मशीनरी के साथ।
