इंजन कनेक्टिंग रॉड बुश हाई टिन एल्युमिनियम

उत्पत्ति के प्लेस झाड़ी निर्माता
ब्रांड नाम viiplus
प्रमाणन ISO9001
मॉडल संख्या स्टील + AISn20Cu
न्यूनतम आदेश मात्रा मेट-टू-ऑर्डर कस्टमर बिजनेस
मूल्य Bushing Sleeve Price Made in china
पैकेजिंग विवरण निर्यात दफ़्ती लकड़ी लकड़ी के मामले का प्रस्ताव
प्रसव के समय 3 - 15 बिजनेस दिवस
भुगतान शर्तें अग्रिम में टी / टी
आपूर्ति की क्षमता कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
सामग्री स्टील AlSn20Cu प्रकार बायमेटल झाड़ी
आकार JF-20 443946 सतह का उपचार कॉपर चढ़ाना / टिन चढ़ाना
चिकनाई तेल का तेल फ़ीचर रखरखाव
असर झाड़ी फैक्टरी मूल्य tiffany@viiplus.com स्व-चिकनाई असर झाड़ी निर्माता https://www.viiplus.com/
प्रमुखता से दिखाना स्टील समर्थित कांस्य झाड़ी, बाईमेटेलिक झाड़ियों बायमेटैलिक बियरिंग बुशिंग स्टील बैकिंग और कांस्य ओवरले के साथ बायमेटल बियरिंग • विशेष रूप से उच्च के लिए उपयुक्त ... मानक SAE
बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings
हाई लाइट

Bimetal इंजन कनेक्टिंग रॉड बुश

,

Steel AlSn20Cu इंजन कनेक्टिंग रॉड बुश

एक संदेश छोड़ें
उत्पाद विवरण

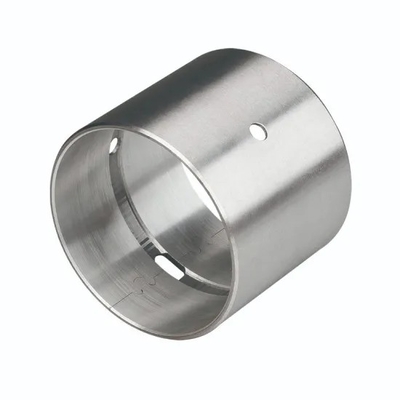

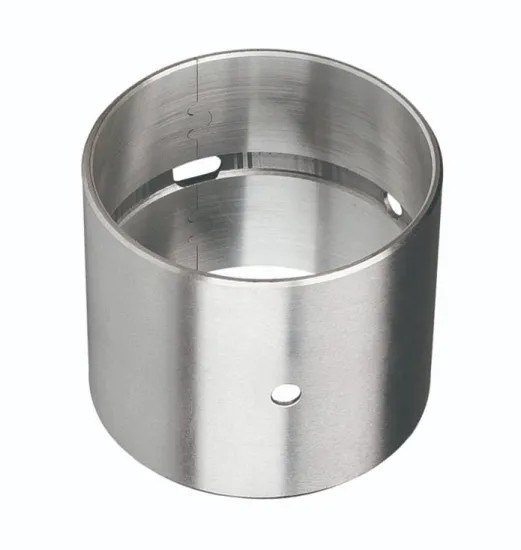

इंजन कनेक्टिंग रॉड बुश हाई टिन एल्युमिनियम



स्लाइडिंग असर सामग्रियों के विकास की प्रवृत्ति को इंगित किया गया था, जो गैर-असर वाली सामग्रियों को विकसित करना और नई सामग्रियों और प्रौद्योगिकियों में अनुसंधान और विकास को गति देना था।



आंतरिक दहन इंजन कनेक्टिंग रॉड बुश झाड़ी, द्विधातु टिन एल्यूमीनियम मिश्र धातु असर, JF-20 उच्च टिन एल्यूमीनियम धुरी झाड़ी असर



Leaf Spring Pin Connecting Rod Steel Bronze Bimetal Bushing for Automotive Engines

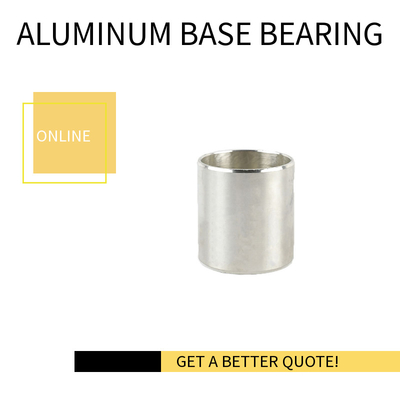

JF-20 443946 एल्यूमीनियम आधार असर मिश्र धातु



भीतर का व्यास
39 (मिमी)
बाहरी व्यास
44 (मिमी)
की मोटाई
46 (मिमी)



Engine Connecting Rod Bush High Tin Aluminum



उत्पाद का परिचय

एल्यूमीनियम झाड़ी, स्टील कांस्य bimetal झाड़ियों, मिश्रित बुश में उच्च शक्ति, लोड-असर क्षमता और अच्छे पहनने के प्रतिरोध के संयोजन हैं।विशेष रूप से मध्यम-गति और कम गति वाले उच्च-निहित सेट और इतने पर अनुकूल।


उच्च टिन एल्यूमीनियम असर, है स्टील मैट्रिक्स पर आधारित, रोलर AISn20Cu सामग्री उत्पादों की सतह।यह उत्पाद हैमाध्यमिक थकान शक्ति और असर क्षमता, अच्छा संक्षारण प्रतिरोध, अच्छा स्लाइडिंग गुण, आदि इस उत्पाद का उपयोग आंतरिक दहन इंजन असर शेल मशीन कॉलर अक्ष की मध्यम और छोटी शक्ति के लिए किया जाता है, ट्रेन इंजन बीयरिंग, हवा, बैबिलिट उपन्यास उत्पादों की जगह ले रहा है।



तकनीकी डेटा



अधिकतम गतिशील भार 90 पी एन / मिमीP उच्चतम तापमान (डिग्री सेल्सियस) चिकनाई चिकनाई 150 डिग्री सेल्सियस
अधिकतम रैखिक वेग चिकनाई चिकनाई - द्रव स्नेहन 250 डिग्री सेल्सियस
उच्च पीवी मूल्य - एक्सल के व्यास का मिलान करें कठोरता एचआरसी ≥270
घर्षण का गुणांक(Μ) -

बेअदबी

आरए

0.16 ~ 0.63
अधिकतम रैखिक वेग द्रव स्नेहन 15 मिश्र धातु परत कठोरता 30 ~ 40
उच्च पीवी मूल्य 8 तापीय चालकता का गुणांक 47W / mk
घर्षण का गुणांक (μ) 0.04 ~ 0.12 रैखिक विस्तार गुणांक (अक्षीय) 18 × 10-6/क





भीतरी छेद मशीनिंग और गैर-मशीनिंग के बीच मोटाई सहिष्णुता




सामान्य मोटाई

श्रृंखला बी के सहिष्णुता (गैर-यंत्रीय)

श्रृंखला सी (गैर-यंत्रीय) की सहिष्णुता
1.0 -0.025 +0.25
0.15
2.0 -0.030 +0.25
0.15
2.5 -0.035 +0.25
0.15
3.0 -0.040 0.30
0.15
3.5 -0.045 0.30
0.15
3.5 -0.050 0.30
0.15



निवेदन स्थान


इंजीनियरिंग मशीनरी: पहिया शाफ्ट आस्तीन का समर्थन करने वाले लोकप्रिय संस्थानों का अंत, एक्सल स्लीव को टो करना, शाफ्ट आस्तीन को तनाव देना;ऑटो उद्योग: बैलेंस शाफ्ट लाइनिंग, स्टील पिन बुशिंग, स्टीयरिंग नॉकल मेन शाफ्ट स्लीव शॉ, कनेक्टिंग रॉड बुशिंग, वॉल्व रॉकर आर्म शाफ्ट स्लीव, सीएएम शाफ्ट कॉलर, डिफरंट बुशिंग, ट्रांसमिशन शाफ्ट स्लीव, इंटरनल कम्बशन इंजन लिंडल वाट्स, थ्रस्ट वाशर, और सवार पंप साइड टुकड़ा, जैसे गियर पंप साइड का एक टुकड़ा।

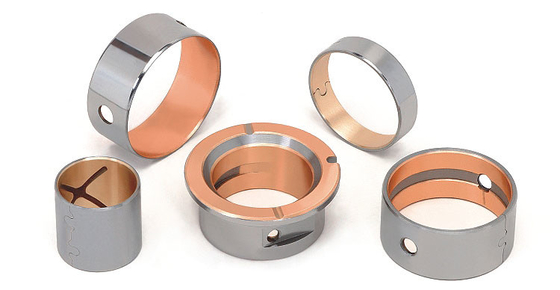

ऑयल होल्स फॉर्म



bimetal bushing



बकस पर्चा



bimetal bushing







आकार अनुकूलन
प्रमाणीकरण ISO9001, TS16949
प्रसंस्करण के तरीके ठंड में बाहर निकालना
परिचालन तापमान 150 ℃ (तेल स्नेहन), 250 ℃ (तेल स्नेहन)
सामग्री स्टील + AlSn20Cu
सतह का उपचार कॉपर चढ़ाना / टिन चढ़ाना
ठेठ आवेदन उच्च गति, भारी लोड इंजन मुख्य शाफ्ट, और हवा कंप्रेसर, शीतलन मशीन, आदि।



Bimetal bushings मानक आयाम चार्ट



झाड़ी नाममात्र का आयाम समाप्त आयाम
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी अंदर का व्यास झाड़ना आवास भीतरी व्यास आवास भीतरी व्यास H7 धुरी व्यास f7, e7 विधानसभा के बाद आवास भीतरी व्यास H7 झाड़ी का बाहरी व्यास झाड़ी की लंबाई मोटाई (मिश्र धातु मोटाई 0.3 मिमी)
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 10 12

12 +0.018

0

10 एफ 7 -0.013

-0.028

10 +0.015

0

12 +0.068

0.043

10. 10. 10.





1.0 0

-0.015

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 12 14

14 +0.018

0

12 f7 -0.016

-0.034

12 +0.018

0

14 +0.068

0.043

* 15. 15.
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 15 17

17 +0.018

0

15 -0.016

-0.034

15 +0.018

0

17 +0.068

0.043

१५. १५.
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 18 20

20 +0.021

0

18 -0.016

-0.034

18 +0.018

0

20 +0.086

0.056

10. 20. 30
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 20 23

23 +0.021

0

20 f7 -0.020

-0.041

20 +0.021

0

23 +0.086

0.056

10. 20. 30



१.५ ०

-0.015

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 22 25

25 +0.021

0

22 -0.020

-0.041

22 +0.021

0

25 +0.086

0.056

15. 25. 40
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 25 28

28 +0.021

0

25 -0.020

-0.041

25 +0.021

0

28 +0.086

0.056

15. 30. 40
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 28 32

32 +0.025

0

28 -0.020

-0.041

28 +0.021

0

32 +0.115

0.075

15. 30. 50









२.० ०

-0.02

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 30 34

34 +0.025

0

30 -0.020

-0.041

30 +0.021

0

34 +0.115

0.075

15. 30. 50
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 32 36

36 +0.025

0

32 f7 -0.025

-0.050

32 +0.025

0

36 +0.115

0.075

20. 40. 50
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 35 39

39 +0.025

0

35 -0.025 है

-0.050

35 +0.025

0

39 +0.115

0.075

20. 40. 60
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 38 42

42 +0.025

0

38 -0.025

-0.050

38 +0.025

0

42 +0.115

0.075

20. 40. 60
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 40 44

44 +0.025

0

40 -0.025 है

-0.050

40 +0.025

0

44 +0.115

0.075

20. 40. 60
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 42 46

46 +0.025

0

42 -0.025

-0.050

42 +0.025

0

46 +0.115

0.075

20. 40. 60
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 45 50

50 +0.025

0

45 -0.025

-0.050

45 +0.025

0

50 +0.115

0.075

30. 50. 80









२.५ ०

-0.025

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 48 53

53 +0.030

0

48 -0.025

-0.050

48 +0.025

0

53 +0.145

0.095

30. 50. 80
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 50 55

55 +0.030

0

50 -0.025

-0.050

50 +0.025

0

55 +0.145

0.095

30. 50. 80
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 52 57

57 +0.030

0

52 e7 -0.060

-0.090

52 +0.030

0

57 +0.145

0.095

30. 60. 80
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 55 60

60 +0.030

0

55 -0.060

-0.090

55 +0.030

0

60 +0.145

0.095

30. 60. 90
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 60 65

65 +0.030

0

60 -0.060 है

-0.090

60 +0.030

0

65 +0.145

0.095

30. 60. 90
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 65 70

70 +0.030

0

65 -0.060 है

-0.090

65 +0.030

0

70 +0.145

0.095

30. 70. 100
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 70 76

76 +0.030

0

70 -0.060

-0.090

70 +0.030

0

76 +0.160

0.095

40. 70. 100







३.० ०

-0.03

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 75 81

81 +0.035

0

75 -0.060 है

-0.090

75 +0.030

0

81 +0.165

0.100

40. 80. 100 रु
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 80 86

86 +0.035

0

80 -0.060 है

-0.090

80 +0.030

0

86 +0.165

0.100

40. 80. 100 रु
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 85 91

91 +0.035

0

85 ई 7 -0.072

-0.107

85 +0.035

0

91 +0.165

0.100

40. 90. 100
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 90 96

96 +0.035

0

90 -0.072

-0.107

90 +0.035

0

96 +0.165

0.100

50. 100 रु
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 100 106

106 +0.035

0

100 -0.072

-0.107

100 +0.035

0

106 +0.180

0.115

50. 100 रु
स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 110 117

117 +0.035

0

110 -0.072

-0.107

110 +0.035

0

117 +0.180

0.115

60. 100 रु



३.५ ०

-0.035

स्टील समर्थित एल्यूमीनियम बाईमेटल झाड़ी 120 127

127 +0.040

0

120 -0.072

-0.107

120 +0.035

0

127 +0.185

0.120

60. 100 रु





यह एक ऐसा ऑर्डर-टू-ऑर्डर उत्पाद है जिसके लिए हम इन्वेंट्री नहीं रखते हैं।उपयोग की वास्तविक स्थितियों के आधार पर तेल खांचे और स्नेहन चैनलों के लिए अतिरिक्त निर्माण कार्य की आवश्यकता हो सकती है।
