प्रेस डाइज़ के लिए घटक, तेल रहित कांस्य झाड़ियों आकार और सूची


C93200 (SAE660) कांस्य बीयरिंग का पहला लागत-प्रतिस्पर्धी विकल्प।

उच्च गुणवत्ता और परिवर्तनशीलता के कारण, हमारे तेल रहित झाड़ियों का व्यापक रूप से ऑटोमोबाइल, इंजीनियरिंग, इलेक्ट्रिकल और उपभोक्ता वस्तुओं के उद्योगों में उपयोग किया जाता है।गुणवत्ता नंबर एक विशेषता है, जो हमारे व्यापार भागीदारों को हमारे स्लाइडिंग बीयरिंग उत्पादों से उम्मीद है।हम और अधिक पेशकश करने का प्रयास करते हैं - ग्राहक देखभाल, तकनीकी सेवा और मार्गदर्शन - जो हमारे व्यापार भागीदारों को इंजेक्शन मोल्डिंग के लिए उच्च गुणवत्ता वाली सामग्री के साथ प्राप्त होता है।

तेल रहित ठोस स्नेहक एम्बेडेड झाड़ी मजबूत सामग्री से बना है और सजातीय रूप से इसके शरीर में ठोस स्नेहक के साथ एम्बेडेड है।

यह सामान्य असर की सीमा से टूटता है जिसकी चिकनाई एक तेल फिल्म पर निर्भर करती है।

इसलिए यह उच्च तापमान, भारी-शुल्क, जंग-रोधी या जहां तेल पेश किया जाना कठिन है, के लिए उपयुक्त है।

यह प्रदर्शन कठोरता और पहनने-घर्षण दोनों पर निर्भर करता है।अब इसे व्यापक रूप से क्रमिक कास्टिंग मशीनों में लागू किया जाता है,

हम निर्माण • स्टॉक • वितरित

आमतौर पर झाड़ियों के 3 मानक प्रकार हैं:

बाहींदार
निकला हुआ किनारा असर (डबल निकला हुआ किनारा भी)
जोर असर (जिसे थ्रस्ट वॉशर भी कहा जाता है)
प्रत्येक प्रकार एक प्लेन बियरिंग, ग्रोव्ड (तेल या ग्रीस), और / या ग्रेफाइट प्लगिंग बियरिंग के रूप में उपलब्ध है।


मानक ब्रॉन्ज ALLOYS * C93200, कांस्य कांस्य और ठोस स्नेहक आवेषण से बना C86300 असर, 250 ° C से ऊपर के तापमान के लिए ग्रेफाइट आवेषण, स्व-चिकनाई / तेल संदूषित, ग्रेफाइट प्लगिंग झाड़ी स्व-स्नेहन प्रदान करता है जो संचालित कर सकता है। उच्च तापमानवातावरण।उच्च तापमानसूखी चल रहा Oilless Flange आस्तीन झाड़ी असर।लागत प्रभावी समाधान, Aak आपके भाग संख्या के लिए एक बेहतर उद्धरण।आस्तीन;फ्लैंग्ड उपलब्ध है


ठोस प्रकाशन


उपलब्ध उच्च गुणवत्ताकांस्य मिश्र।इस संरचना में एंबेडेड ठोस चिकनाई आवेषण या प्लग हैं, जो निरंतर स्नेहन प्रदान करते हैंकम घर्षण और पहनने की दर और लंबी सेवा जीवन।

1. रनिंग-इन-फिल्म के साथ स्लाइडिंग परत
2. ठोस स्नेहक आवेषण
3. कांस्य
कांस्य असर रूपों के लिए बनाया: बेलनाकार झाड़ियों, flanged झाड़ियों, जोर वाशर, प्लेटें, फिसलने अनुकूलित डिजाइन

ग्रेफाइट संसेचन कांस्य - असर प्रकार


संक्षारण प्रतिरोध काफी हद तक स्नेहक, कांस्य असर और संभोग सतह सामग्री पर निर्भर करता है।ग्रेफाइट प्लग कांस्य बीयरिंग का उपयोग कभी नहीं किया जाना चाहिए जहां इलेक्ट्रोलाइटिक जंग हो सकता है, जैसे किउच्च आर्द्रतावायुमंडल या जलमग्न उपकरण।इस मामले में, PTFE आधारित प्लग की सिफारिश की जाती है

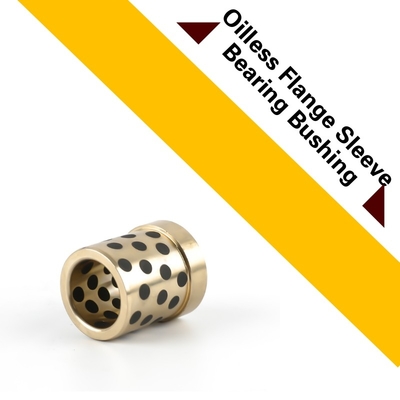

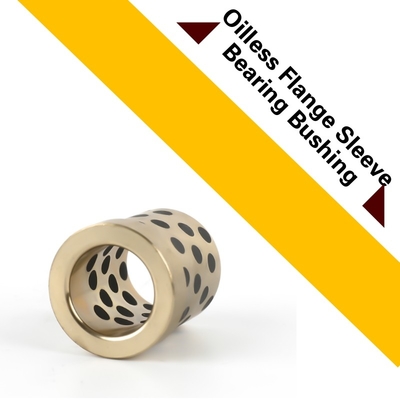

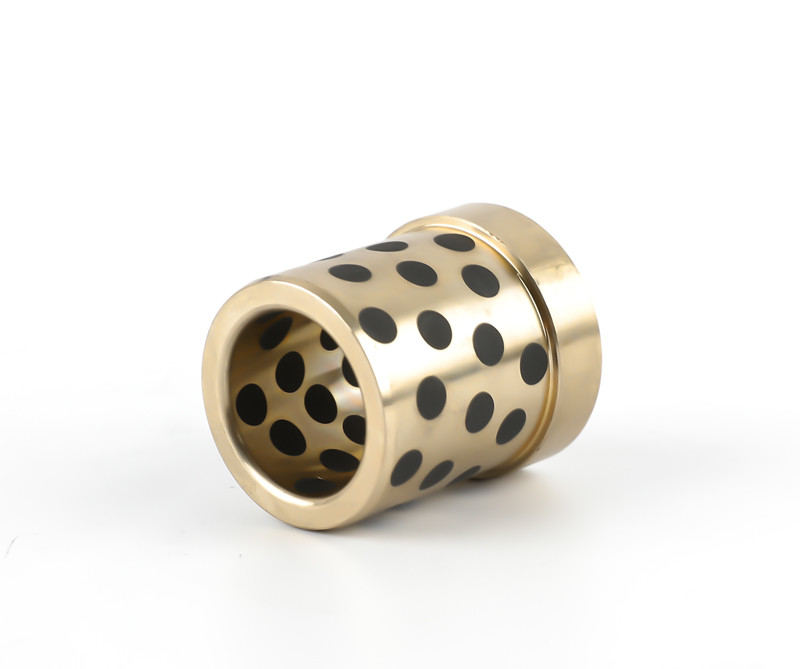

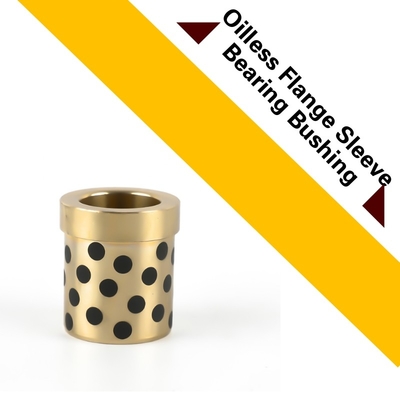

Oilless Flange आस्तीन झाड़ी असर उच्च कठोरता संदूषित पीतल ठोस स्नेहन असर Oilless निकला हुआ किनारा आस्तीन पर सुधार हुआ है झाड़ी असर द्वारा उच्च कठोरता पीतल की कठोरता को बढ़ाने, वृद्धि दे रही है उच्च भार वहन क्षमता और बेहतर पहनने के लिए प्रतिरोधी संपत्ति।उत्पादों को व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन उपकरण, इंजीनियरिंग उपकरण, इंजेक्शन-मोल्डिंग मशीन आदि में उपयोग किया जाता है, क्योंकि इसकी उच्च कठोरता के कारण, मशीनिंग और खत्म करना मुश्किल है, यह केवल वास्तव में के लिए अनुशंसित हैउच्च लोड अनुप्रयोगों।


सामग्री सुविधाएँ


Oilless निकला हुआ किनारा आस्तीन असर झाड़ी, JDB सामग्री विशेष ठोस स्नेहक एम्बेडेड के साथ मजबूत कांस्य आधारित धातु से बना है।आधार धातु उच्च भार का सामना करता है और ठोस चिकनाई स्वयं-स्नेहन के लिए प्रदान करता है।Oilless निकला हुआ किनारा आस्तीन झाड़ी असर दिखाता हैउत्कृष्ट कार्य - निष्पादनकम गति के साथ अत्यधिक उच्च / निम्न तापमान की परिस्थितियों में पूर्व स्नेहन के बिना।यह सामग्री प्रदान करती हैमुफ्त रखरखाव असर समाधान, विशेष रूप से के लिए उच्च भार, आंतरायिक दोलन गति।
Oilless निकला हुआ किनारा आस्तीन असर झाड़ी सूखी के तहत लागू किया जा सकता है, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण जब कोई तेल पेश नहीं किया जा सकता है।
Oilless Flange आस्तीन असर झाड़ी व्यापक रूप से मोटर वाहन उत्पाद लाइन, पानी इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योग, लगातार कास्टिंग मशीनों, धातु उद्योग में स्टील रोलर्स, खनिज मशीनों, जहाज टर्बो जनरेटर, हाइड्रोलिक टर्बाइन, और इंजेक्शन मशीनों में इस्तेमाल किया जाता है।

तकनीकी डेटा

झाड़ी फिक्सिंग विधि Oilless निकला हुआ किनारा आस्तीन असर

तेल मुक्त झाड़ी को दबाते समय, इसे चुपचाप दबाने के लिए एक वीज़ या पंच का उपयोग करें।प्रेस-इन को सुविधाजनक बनाने के लिए, निर्धारित सीट के आंतरिक व्यास के अंत को चूमने की सिफारिश की गई है, निश्चित सीट के आंतरिक व्यास और झाड़ी के बाहरी व्यास में चिकनाई तेल की एक छोटी मात्रा को लागू करें।

विरोधी रोटेशन पेंच / संबंध

ध्यान दें कि जब तेल-मुक्त झाड़ी को गिरने और मुड़ने से रोका जाता है, तो उपयोग की शर्तों और पर्यावरण के आधार पर निम्न विधियों का उपयोग करने की सिफारिश की जाती है।

तेल रहित झाड़ियों का जीवन पहनने की मात्रा पर निर्भर करता है।सतह के दबाव, फिसलने की गति, गति पैटर्न, स्नेहन की स्थिति, मिलान शाफ्ट की सतह खुरदरापन और अन्य स्थितियों के कारण पहनने की मात्रा की गणना बहुत अलग है।इस दृष्टिकोण से कि पहनने की राशि लोड और स्लाइडिंग दूरी के लिए आनुपातिक है, आमतौर पर पहनने की मात्रा की गणना करने के लिए निम्न सूत्र का उपयोग किया जाता है।कृपया इसे चयन के लिए मानक मानें।
अनुमानित पहनने (मिमी) डब्ल्यू = के * 1 × पी × वी × टी
पहनने का अनुपात (k): मिमी / (N / mm2 · m / s · Hr)
डिजाइन की सतह का दबाव (पी): एन / मिमी 2
फिसलने की गति (v): m / s
घर्षण समय (T): Hr-hr
