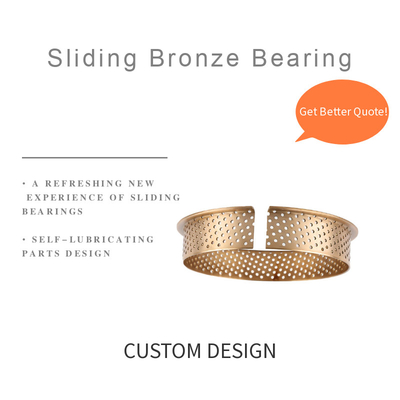

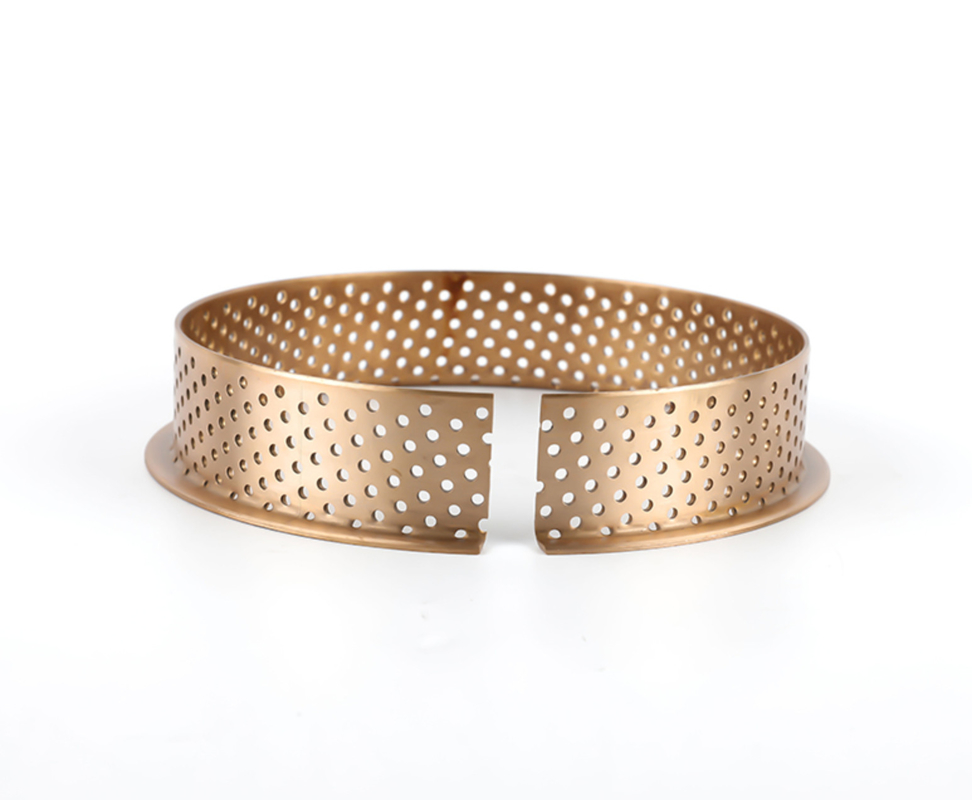

भाजित प्रकार CuSn8 कांस्य निकला हुआ किनारा स्लाइड असर
उत्पत्ति के प्लेस | कांस्य असर निर्माताओं |
---|---|
ब्रांड नाम | https://viiplus.com |
प्रमाणन | DIN 1494, ISO 3547,CuSn8P (DIN 17662) |
मॉडल संख्या | छिद्रित के साथ लिपटे कांस्य असर असर, छिद्रित maintenance कम-रखरखाव दीन 1494 / आईएसओ 3547 ated पूर्व |
न्यूनतम आदेश मात्रा | मानक आकार झाड़ी कोई न्यूनतम आदेश मात्रा |
मूल्य | Flange Bronze Bushings High Quality Price Ratio B2B |
पैकेजिंग विवरण | मानक निर्यात पैकिंग। डिब्बों / फूस / लकड़ी के मामले |
प्रसव के समय | 7-20 दिन |
भुगतान शर्तें | अग्रिम में टी / टी |
आपूर्ति की क्षमता | छिद्रित कांस्य असर ain सादा कांस्य लिपटे बियरिंग्स |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xmeterial | स्लाइड बियरिंग्स कांस्य टिन-कांस्य CuSn8P। | प्रकार | कांस्य निकला हुआ किनारा |
---|---|---|---|
आंतरिक सतह | डायमंड रेसेब्रेशन इंडेंट के साथ CuSn8 से बने ब्रॉन्ज़ बियरिंग्स, ग्रीस रिज़र्वॉयर्स के साथ | बियरिंग्स का आकार | मीट्रिक आकार, इंच आकार आयाम और सामग्री |
आवेदन | स्प्लिट कांस्य झाड़ी व्यापक रूप से उत्थापन, खनन मशीनरी, वन मशीनरी, कृषि मशीनरी आदि के लिए उपयोग की ज | फ़ीचर | स्प्लिट टाइप ब्रॉन्ज बुशिंग |
एक बेहतर उद्धरण प्राप्त करें | tiffany@viiplus.com | स्व-चिकनाई असर झाड़ी निर्माता | https://www.viiplus.com/ |
कांस्य झाड़ी निर्माता और आपूर्तिकर्ता | https://www.viiplus.com/ | प्रमुखता से दिखाना | CuSn8 कांस्य झाड़ी, कांस्य आस्तीन सादा झाड़ी असर, CuSn8P सादा झाड़ी असर, सादा झाड़ी असर, स्व-चिकनाई |
विशेषता | बीआरओ-मेट, FB090, BRM10, WB800 | स्पेशलिटी | ронзовые втулки |
प्रमुखता से दिखाना | CuSn8P (डीआईएन 17662) कांस्य झाड़ी स्लाइडिंग असर | झाड़ीदार प्रकार | Cusn8 लिपटे कांस्य झाड़ी की फिसलने वाली सतह में हीरे के आकार की जेबें होती हैं जिन्हें शुरू में ग्री |
झाड़ी निर्माता | लिपटे हुए कांस्य की झाड़ियाँ विशेष रूप से उन अनुप्रयोगों के लिए उपयुक्त हैं जहाँ उच्च स्तर के संदूषण | बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक | plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings |
हाई लाइट | CuSn8 कांस्य निकला हुआ किनारा स्लाइड असर,125HB निकला हुआ किनारा स्लाइड असर,भाजित प्रकार कांस्य निकला हुआ किनारा असर |
स्लाइड बीयरिंग निकला हुआ किनारा आकार कांस्य सामग्री CuSn8 Monometallic कांस्य झाड़ियों
लपेटा हुआ पीतल झाड़ी निर्माण मशीन के लिए (090)
उच्च गुणवत्ता वाले monometallic कांस्य झाड़ियों में लुढ़का CuSn8 कांस्य चीन से जलगति विज्ञान के लिए फिसलने झाड़ी, चीन के प्रमुख आत्म स्नेहन असर उत्पाद है।
कांस्य असर लपेटा, सतह लुढ़का हीरा, तेल भंडारण की भूमिका निभाता है, यह अच्छा थकान शक्ति और असर क्षमता, संक्षारण प्रतिरोध, पहनने के प्रतिरोध है।व्यवहार में, विभिन्न कार्य स्थितियों के अनुसार, मिश्र धातु के विभिन्न ग्रेड का उपयोग मैट्रिक्स में किया जा सकता है, और सतह को अन्य प्रकार के तेल छेद और खांचे में संसाधित किया जा सकता है।
स्लाइड कांस्य निकला हुआ किनारा बीयरिंग, तांबे और तांबे मिश्र धातु झाड़ी के लिए आपका विशेषज्ञ, स्नेहन छेद के साथ स्लाइड असर।मोनोमेटैलिक कांस्य झाड़ियों
BUJE BRONCE 35X40X20 WB802
BUJE BRONCE 50X55X40 WB802

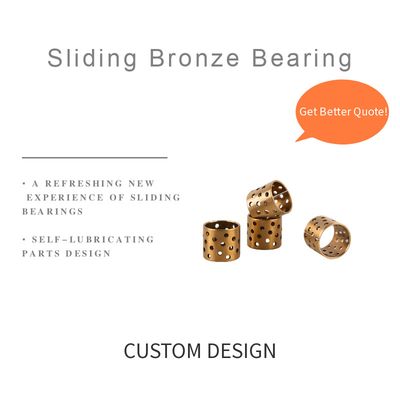

लिपटे कांस्य छिद्रित बीयरिंग, स्प्लिट ब्रोंज बुशिंग के लिए व्यापक रूप से उपयोग किया जाता है खनन मशीनरी।
कांसे की झाड़ियों से लिपटे कांस्य जालीदार जाली से बने हैं CuSn8 सामग्री और उनकी पतली दीवार वाली संरचना के बावजूद, वे बहुत झेलते हैं उच्च भार।इसलिए, ये कांस्य झाड़ियाँ कांस्य स्विंगिंग झाड़ियों (दोलन आंदोलन) के लिए हैं, लुढ़का झाड़ियों के लिए सबसे आम उपयोग हैं।
उत्कृष्ट टिन कांस्य सामग्री के साथ झाड़ियों प्रदान करता है उत्कृष्ट रपट गुण और उच्च पहनने के प्रतिरोध।
लुब्रिकेटेड पॉकेट्स के साथ मानकीकृत आयामों में, एक तरफ लुढ़का हुआ झाड़ियों का उपयोग किया जाता है।इस प्रकार की झाड़ी का लाभ यह है कि इसे किसी भी वांछित लंबाई तक छोटा किया जा सकता है।
हम भी अपने विनिर्देशों के अनुसार विशेष डिजाइन और आकार प्रदान करते हैं।
भौतिक गुण (दिशानिर्देश मान)
विशिष्ट गुरुत्व: 8,8 किग्रा / डीएम3 | थर्मल विस्तार का गुणांक (20 - 300 डिग्री सेल्सियस): 18,5 10-6/क |
तापीय चालकता: 60 डब्ल्यू / एमके | लोच का मापांक (20 ° C): 115 kN / मिमी2 |
शक्ति गुण (दिशानिर्देश मान)
कठोरता: 125 एचबी | तन्य शक्ति आरम;470 एन / मिमी2 |
0,2% -Yield बिंदु Rpp0,2: 300 एन / मिमी2 | फ्रैक्चर पर बढ़ाव ए: 40% |
लिपटे कांस्य झाड़ियों - सामग्री विवरण
उत्कृष्ट स्लाइडिंग गुणों के साथ एक टिन कांस्य।सामग्री विशेष रूप से उपयुक्त है जब उच्च पहनने के प्रतिरोध, संक्षारण प्रतिरोध और थकान शक्ति की आवश्यकता होती है।
लुढ़का झाड़ियों की पतली दीवारों के निर्माण के कारण, वे बहुत अवशोषित कर सकते हैं उच्च विशिष्ट बल।ये अपेक्षाकृत मोटी दीवारों वाली झाड़ियों की तुलना में अधिक हो सकते हैं।बहुतउच्च भार संभव है, विशेष रूप से स्विंग कांस्य बुशिंग्स (गति को गति देना) के साथ।
सामग्री पदनाम: CuSn8P दीन आईएसओ 4382-2 |
रचना (दिशानिर्देश मान बड़े अंश): Cu 91,3%, Sn 8,5%, P 0,2% |
छिद्रित कांस्य झाड़ियों स्नेहन अंतराल में वृद्धि।
अनुरोधित भाग कैटलॉग में नहीं है, pls हमसे आज संपर्क करें!
विशेष विवरण।सामग्री, कांस्य (CuSn8)।उद्योग के मानकों/
कांस्य बियरिंग्स से बना CuSn8 तेल जलाशयों के साथ
एक लिपटे कांस्य झाड़ी टिन-कांस्य से बना है CuSn8P।
सतह को हीरे के तेल के सॉकेट के साथ छिद्रित किया जाता है जो तेल की बचत के लिए संरक्षित होते हैं।कांस्य झाड़ियों उत्पादों हैअच्छा विरोधी थकान, विरोधी कटाव, विरोधी घर्षण और भार क्षमता।
CUSN8 / CUSN6 कांस्य झाड़ी और बियरिंग्स पूछताछ,
लिपटे कांस्य - सीधे झाड़ियों METRIC SIZE d 12 - 100 मिमी
कांस्य असर ऑनलाइन, लिपटे कांस्य झाड़ियों
आप एक रखरखाव मुक्त कांस्य फिसलने असर के लिए देख रहे हैं?
सामान्य विशेषता
टुकड़े टुकड़े किए गए झाड़ियों की विशेषता उनका पतला-दीवार निर्माण है।इसलिए, एक ही शाफ्ट व्यास और एक ही तनाव मापदंडों के साथ कांस्य झाड़ियों के लिए आवश्यक स्थान मुड़ झाड़ियों या यहां तक कि कांस्य झाड़ियों को रोल करने के लिए कम है।यह सब अधिक महत्वपूर्ण हैबड़े शाफ्ट व्यास।लुढ़का झाड़ियों के साथ या निकला हुआ किनारा के बिना आपूर्ति की जा सकती है।
कांस्य झाड़ियों की स्वीकार्य लोडिंग क्षमता
कठोर शाफ्ट के साथ कांस्य झाड़ियों सामग्री की स्वीकार्य लोडिंग क्षमता के लिए दिशानिर्देश मूल्य, स्विंग कांस्य झाड़ियों (गति को गति देना) या v = ~ 0.01 m / s और साथ ही चिकनाई स्नेहन तक की गति: 120 एन / एमएम 2
घूर्णन शाफ्ट> 2 मीटर / सेकंड: 40 एन / मिमी 2
स्थापना सहिष्णुता
नाममात्र का आयाम d1 | स्थापना सहिष्णुता | ||
से भी बड़ा | जब तक | आवास H7 | हाउसिंग H7 (मध्य) में बढ़ने के बाद कांस्य झाड़ियों के अंदर- |
10 | 18 | 0 / +0,018 | 0 / +0,043 |
18 | 30 | 0 / +0,021 | 0 / +0,052 |
30 | 50 | 0 / +0,025 | 0 / +0,062 |
50 | 80 | 0 / +0,030 | 0 / +0,074 |
80 | 120 | 0 / +0,035 | 0 / +0,087 |
120 | 180 | 0 / +0,040 | 0 / +0,100 |
180 | 250 | 0 / +0,046 | 0 / +0,115 |
250 | 305 | 0 / +0,052 | 0 / +0,130 |
DIN 1494 / ISO 3547 भाग 2 के अनुसार जाँच करें
निकला हुआ व्यास [d3] DIN ISO 2768 के अनुसार किसी न किसी के साथ परिभाषित किया गया है
बेलनाकार और निकला हुआ कांस्य झाड़ियों के लिए चौड़ाई सहिष्णुता
चौड़ाई [बी1] बाहर तक व्यास [डी2] 100 मिमी:, 0,25 मिमी
चौड़ाई [बी1] बाहरी व्यास से बड़ा [d2] 100 मिमी: ,5 0,5 मिमी
औद्योगिक सादे बीयरिंग
छेद पैटर्न के साथ निकला हुआ किनारा स्लाइड असर
छेद पैटर्न एलडी के साथ स्लाइड बीयरिंग छेद पैटर्न (एलडी = डिपो के साथ दीर्घकालिक स्नेहन) के साथ स्लाइड बीयरिंग सभी प्रकार के ग्रीस के लिए उपयुक्त हैं।स्नेहन इंडेंट एसटी के साथ झाड़ियों को आसानी से छेद पैटर्न एलडी के साथ स्लाइड बीयरिंग द्वारा प्रतिस्थापित किया जा सकता है।लाभ: or महत्वपूर्ण रूप से बड़े ग्रीस डिपो खांचे या स्नेहन के साथ झाड़ियों की तुलना में इंडेंट एसटी झाड़ियों की तुलना में चल रहे समय और लुब्रिकेशन अंतराल का विस्तार lubric चिकनाई छिद्रों में गंदगी और पहनने वाले कणों का संग्रह
लाभ:
- पूरी तरह से recyclable
- मशीनीकृत कांस्य झाड़ियों की तुलना में सस्ता है
- न्यूनतम स्थान की आवश्यकता
- मशीनीकृत कांस्य झाड़ियों या रोलिंग कांस्य झाड़ियों के साथ तुलना में वजन में कमी
- उच्च भार क्षमता, इसलिए विशेष रूप से स्विंग कांस्य झाड़ियों के लिए उपयुक्त है
- खांचे पर मुहर लगाई जाती है
- लंबी अवधि के स्नेहन के लिए तेल जमा संभव है
उपयोग के लिए निर्देश
बहुत अच्छा थर्मल स्थिरता, बहुत अच्छा संक्षारण प्रतिरोध, पहनने के लिए प्रतिरोधी के साथ उच्च भार क्षमता कांस्य।उच्च भार पर कठोर शाफ्ट आवश्यक हैं।
उपयोग: सदमे और प्रभाव भार के तहत गोलाकार सादे कांस्य झाड़ियों, हाइड्रोलिक सिलेंडरों में कांस्य झाड़ियों, खुदाई करने वाले जोड़ों के खिंचाव और कृषि मशीनरी में कांस्य झाड़ियों।
Flanged झाड़ियों के लिए:
- रेडियल और अक्षीय बल एक झाड़ी द्वारा अवशोषित होते हैं
- जोर वॉशर और बेलनाकार झाड़ी के बजाय, केवल एक कांस्य झाड़ियों तत्व
- उच्च आयामी स्थिरता;फिक्सिंग ऑपरेशन को छोड़ दिया गया, जैसे कि थ्रस्ट वॉशर के लिए
प्लेन स्लाइडिंग सतहों के साथ स्लाइड बीयरिंग प्लेन स्लाइड बियरिंग का उपयोग स्लाइड असर अनुप्रयोगों में किया जाता है जहां पर्याप्त स्नेहन की गारंटी होती है।
आवेदन: |
उत्थापन, खनन मशीनरी, |
सामग्री: |
CuSn8P |
घनत्व: |
8.8g / सेमी 3 |
अधिकतम गतिशील लोड: |
100N / mm² |
अधिकतम रैखिक वेग (तेल): |
2m / s |
अधिकतम पीवी मान ग्रीस: |
2.8N / mm² · m / s |
दबाव की ताकत |
> 460N / mm² |
यील्ड स्ट्रेंथ एन / एमएम 2 |
> 280N / mm2 |
कठोरता: |
90-150 |
मेटिंग एक्सिस |
कठोरता ,50, खुरदरापन 0.4-1.0 |
वर्किंग टेम्परेचर |
-40 ~ + 150ºC |
घर्षण गुणांक |
0.06 ~ 0.15 |
रैखिक विस्तार गुणांक |
18.5 × 10-6 / कश्मीर |
गर्मी चालकता का गुणांक |
58W / मी · कश्मीर |
कभी-कभी बढ़ती बिजली घनत्व और ऊर्जा दक्षता का संयोजन, सेवा जीवन और लागत-प्रभावशीलता पर बढ़ती मांगों के साथ संयुक्त होता है घटकों और उत्पादन के लिए कभी-उच्च आवश्यकताएं।विशेष रूप से विकसित और निर्मित के संयोजन सेउच्च प्रदर्शन सामग्री मुड़ और लुढ़का दोनों सादे बीयरिंगों के लिए सबसे उन्नत विनिर्माण प्रौद्योगिकियों के साथ, कांस्य सादे बीयरिंग आदर्श रूप से निर्माण और कृषि मशीनरी और हाइड्रोलिक उद्योग की वर्तमान और भविष्य की आवश्यकताओं के अनुकूल हैं।
पतली दीवारों स्लाइड बीयरिंग
कांस्य का असर उस पर समान रूप से वितरित तेल छेद के साथ कांस्य से बना है।इसे इकट्ठा करते समय, असर को चिकनाई के साथ चिकनाई होनी चाहिए इससे पहले कि असर के दोनों छोरों को सील के साथ इकट्ठा किया जाता है। B092 में प्रचुर मात्रा में तेल भंडारण, आसानी से इकट्ठा या मचाने के लिए आसान, आदि के फायदे हैं। पूरी तांबे की सामग्री, इसके अलावा, यह मध्यम लोड की स्थिति और संदेश देने वाली मशीन सहित कम गति के अनुरूप है।उत्थापन मशीन, पवनचक्की, संरेखण मशीन, आदि।
मूलभूत सामग्री |
CuSn8P0.3 या CuSn6.5P0.1 |
||
कठोरता |
HB90 ~ 120 |
तापमान की सीमा |
-100 ℃ ~ 200 ℃ |
भर क्षमता |
60N / mm² |
गति सीमा |
2.5 मी / एस |
स्थापना सहिष्णुता
नाममात्र आयाम d1 |
|
स्थापना सहिष्णुता |
|
---|---|---|---|
से भी बड़ा |
जब तक |
आवास H7 |
हाउसिंग H7 (मध्य) में बढ़ते के बाद अंदर असर |
10 |
18 |
0 / +0,018 |
0 / +0,043 |
18 |
30 |
0 / +0,021 |
0 / +0,052 |
30 |
50 |
0 / +0,025 |
0 / +0,062 |
50 |
80 |
0 / +0,030 |
0 / +0,074 |
80 |
120 |
0 / +0,035 |
0 / +0,087 |
120 |
180 |
0 / +0,040 |
0 / +0,100 |
180 |
250 |
0 / +0,046 |
0 / +0,115 |
250 |
305 |
0 / +0,052 |
0 / +0,130 |
स्नेहन इंडेंट सेंट के साथ बेलनाकार कांस्य झाड़ियों
छेद पैटर्न एलडी के साथ बेलनाकार कांस्य झाड़ियों
सील LDD के साथ बेलनाकार कांस्य झाड़ियों
अंदर-बाहर चम्फरिंग
s * |
f1 |
f2 |
1 |
0,6 ± 0,4 |
अधिकतम।0,4 ** |
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3 ** |
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
2,5 |
1,8 ,6 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 - d1) / 2
** वैकल्पिक गोल कोनों
निकला हुआ किनारा कांस्य झाड़ियों स्नेहन के साथ एसटी
छेद पैटर्न एलडी के साथ flanged कांस्य झाड़ियों
स्नेहन इंडेंट के साथ कांस्य झाड़ियों
स्नेहन notches के साथ झाड़ियों कई वर्षों के लिए खुद को साबित करने वाले तत्वों को फिसलने वाले हैं।पहले से ही बेल्ट में एकीकृत स्नेहन अवसादों को पूरे चलने वाली सतह पर समान रूप से वितरित किया जाता है।शाफ्ट के इकट्ठे होने से पहले वे ग्रीस से भर जाते हैं और पूरे असर पर एक समान तेल फिल्म सुनिश्चित करते हैं।
स्नेहन गड्ढों के साथ झाड़ियों का एक फायदा यह है कि स्नेहन गड्ढों के लिए किसी भी नुकसान के बिना उन्हें किसी भी वांछित चौड़ाई तक छोटा किया जा सकता है।
जवानों के साथ कांस्य झाड़ियों
जैसा कि ज्ञात सादे कांस्य झाड़ियों के डिजाइनों के विपरीत है, जिसमें झाड़ी और सील को अलग-अलग स्थापित करना पड़ता है, एक पूर्ण भाग के रूप में झाड़ी और सील प्राप्त करना भी संभव है।
सील के साथ कांस्य झाड़ियों के निम्नलिखित फायदे हैं:
- चल रहा समय काफी बढ़ाया गया है:
- कांस्य झाड़ियों के रूप में इष्टतम स्नेहन पहले सील के माध्यम से तेल से बचने से पहले भर जाता है
- सभी प्रकार के नमी अंतर्ग्रहण और विदेशी निकायों के खिलाफ सुरक्षा - सामान्य मुहरों की तुलना में न्यूनतम स्थान की आवश्यकताएं
- जवानों और सादे कांस्य झाड़ियों 100% recyclable
- केवल एक पूर्ण भाग का आदेश दिया गया है और इकट्ठा किया गया है, कोई भिन्न भाग नहीं है - और भंडारण सरल है
सील के गुण:
- उच्च घर्षण प्रतिरोध के साथ अधिकतम सील प्रभाव के साथ संयोजन में एक विस्तृत तापमान सीमा पर बहुत अच्छा लचीलापन
- शाफ्ट में सील होंठ का कोई संकोचन नहीं
- लोड और बढ़त दबाव में भी रैखिक समर्थन
- ग्रीज़, तेल और हाइड्रोलिक तरल पदार्थ के लिए उत्कृष्ट प्रतिरोध
- यूवी प्रकाश और सामग्री की उम्र बढ़ने के लिए उच्च प्रतिरोध
स्नेहन
यह केवल झाड़ी और शाफ्ट नहीं है जो कि आदिवासी प्रणाली में महत्वपूर्ण हैं;स्नेहन और पर्यावरण (उदाहरण के लिए, हवा, गैस, नमक पानी, धूल, आदि) समान रूप से महत्वपूर्ण हैं।स्नेहन के विपरीत, पर्यावरण आमतौर पर नियंत्रणीय नहीं होता है।
स्नेहन न केवल स्लाइडिंग गुणों में सुधार करता है;आगे के लाभ भी प्राप्त होते हैं:
- लंबे समय से सेवा जीवन
- शाफ्ट की जंग संरक्षण
- धूल और गंदगी के खिलाफ सील
- कम घर्षण नुकसान
घर्षण लोड और आंदोलन के तहत दो निकायों की बातचीत के कारण होता है।घर्षण और पहनने को कम करने के लिए, स्नेहक एक अत्यंत महत्वपूर्ण कार्य करता है: यह झाड़ी और शाफ्ट के धात्विक सतहों को अलग करता है।
जवानों के साथ कांस्य झाड़ियों की स्थापना और स्नेहन
1. कांसे की झाड़ियों में दबाना
झाड़ी को घुड़सवार मुहरों के साथ दबाया जाता है।गाइड शाफ्ट और कंधे के बीच सीलिंग लिप के लिए फ्री रोटेशन के साथ एक कंधे का मण्डल त्रुटि मुक्त स्थापना सुनिश्चित करने के लिए अनुशंसित है।नि: शुल्क घुमाव आवश्यक है ताकि दबाने के दौरान सील क्षतिग्रस्त न हो।कंधे के मांडल में कम से कम 3 मिमी x 15 ° का लेडिन चम्फर होना चाहिए।
हालांकि, झाड़ी को एक प्लेट के साथ भी दबाया जा सकता है।यहां, सील को बुशिंग के बीच की ओर तेजी से दबाया जाता है और प्रेस-फिटिंग प्रक्रिया के बाद अपनी मूल स्थिति में वापस चला जाता है।
2. शाफ्ट को माउंट करना
शाफ्ट को बढ़ते समय, यह ध्यान में रखा जाना चाहिए कि सीलिंग होंठ के आंतरिक व्यास में शाफ्ट की तुलना में एक छोटा व्यास है।इसलिए, आसान सम्मिलन की अनुमति देने के लिए शाफ्ट में कम से कम 3 मिमी x 15 ° का एक कक्ष होना चाहिए।यदि शाफ्ट को सम्मिलन से पहले हल्के ढंग से बढ़ाया जाता है तो माउंटिंग को और सरल बनाया जाता है।
3. कांस्य झाड़ियों चिकनाई
एक मुहर के बिना, चोकर निपल्स के माध्यम से कांस्य झाड़ियों के पूर्ण भरने की गारंटी नहीं है।अस्थिर क्षेत्र में, ग्रीस जल्दी से बाहर निकल जाता है, जबकि तनावग्रस्त क्षेत्र अधूरा रहता है।सील का कारण बनता है थ्रॉटल दबाव का निर्माण स्नेहन के दौरान कांस्य झाड़ियों में किया जाता है, जिससे झाड़ी के पूरी तरह से भरने के बाद ही सील के माध्यम से तेल बच जाता है।यदि झाड़ी को एक निप्पल के माध्यम से चिकनाई नहीं किया जा सकता है, तो सुनिश्चित करें कि शाफ्ट को बढ़ने से पहले झाड़ी को अच्छी तरह से चिकनाई किया जाता है।
कांस्य झाड़ियों निकासी और शाफ्ट सहिष्णुता
परिस्थिति: | कांस्य झाड़ियों निकासी: |
स्नेहन की स्थिति: तेल | > 0,1 मि.मी. |
स्नेहन की स्थिति: तेल | छोटा |
लोड: बड़ा | छोटा |
लोड: छोटा | बड़े |
आंदोलन: धीमा | छोटा |
आंदोलन: दोलन | छोटा |
आंदोलन: तेज | बड़े |
केंद्रीय कांस्य झाड़ियों का आवश्यक खेल आपूर्ति की गई स्नेहन, भार और फिसलने की गति पर निर्भर करता है।
तालिका का उद्देश्य आपको आवश्यक रिक्ति चुनने में मदद करना है।वक्र सामान्य मैकेनिकल इंजीनियरिंग के लिए डिज़ाइन किया गया है।किसी न किसी ऑपरेशन में कांस्य झाड़ियों के साथ, ऊपर की ओर वक्र आसानी से पार किया जा सकता है।
आवश्यक न्यूनतम खेल के अनुसार शाफ्ट की सहनशीलता निर्धारित की जानी चाहिए।सहनशीलता वर्ग उच्च आवश्यकताओं के लिए IT6 और सामान्य मामलों में IT7 या IT8 होना चाहिए।
यदि व्यास सहिष्णुता H9 के साथ मानक झाड़ियों का उपयोग किया जाता है, तो शाफ्ट को ई या एफ के साथ सहन करने की सिफारिश की जाती है।एच टॉलरेंस वाले शाफ्ट के लिए, बशर्ते कि कांस्य झाड़ियों का भार बहुत अधिक नहीं है, आवास बोर को एच 7 से एफ 7 तक बढ़ाया जा सकता है।झाड़ी संबंधित आवास से जुड़ जाती है और झाड़ी बोर थोड़ा बड़ा होता है।इसका मतलब है कि कांस्य झाड़ियों की मंजूरी जो बहुत छोटी है, से बचा जा सकता है।
पैकिंग और शिपिंग
पैकिंग विवरण:
1. इनर पैकिंग
छोटे उत्पादों: 100 pcs-200 pcs प्रति सील प्लास्टिक बैग
बड़े उत्पादों के लिए: प्लास्टिक फिल्म रोलर प्रति 2 पीसी -10 पीसी (उत्पाद के आकार पर निर्भर करता है)
2. बाहरी पैकिंग और शिपमेंट पैकिंग
गत्ते का डिब्बा (उत्पाद आकार पर निर्भर करता है)
लकड़ी के मामले या फूस, परिवहन के लिए सुरक्षित रखें।
