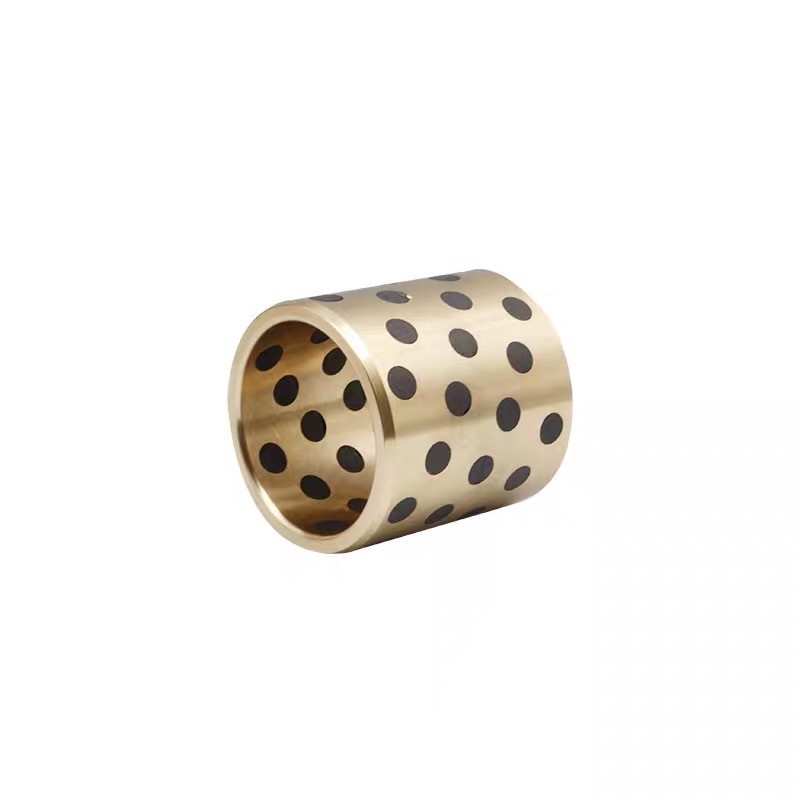

SAE 660 कांस्य तेल रहित बुश- त्वरित, समाप्त और मशीनीकृत
उत्पत्ति के प्लेस | ऑइलस बुशिंग |
---|---|
ब्रांड नाम | VIIPLUS |
प्रमाणन | ISO 9001 |
मॉडल संख्या | तेल रहित झाड़ियों |
न्यूनतम आदेश मात्रा | बातचीत योग्य |
मूल्य | Negotiable |
पैकेजिंग विवरण | निर्यात दफ़्ती लकड़ी लकड़ी के मामले का प्रस्ताव |
प्रसव के समय | 7-25 कार्य दिवस |
भुगतान शर्तें | टी / टी |
आपूर्ति की क्षमता | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु जर्नल असर, DU स्व स्नेहन |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसामग्री | पीतल मिश्रधातु | फ़ीचर | रखरखाव |
---|---|---|---|
स्नेहन | प्लग किया हुआ ग्रेफ़ाइट | प्रकार | तेल रहित झाड़ी |
गुणवत्ता | उच्च गुणवत्ता | आकार | 50 एक्स 62 एक्स 50 मिमी |
असर झाड़ी फैक्टरी मूल्य | टिफ़नी@viiplus.com | स्व-चिकनाई असर झाड़ी निर्माता | https://www.viiplus.com/ |
तेल रहित बियरिंग निर्माता | https://www.bronzelube.com/ | निर्माता | कांस्य ग्राफिटो खरीदें |
प्रमुखता से दिखाना | ठोस कांस्य सादा बियरिंग्स, ग्रेफाइट निकला हुआ किनारा कांस्य सादा बियरिंग्स, खनन मशीनरी | तेल रहित झाड़ियाँ | Oilless Bush. तेल रहित बुश। Copper Alloy. तांबे की मिश्र धातु। Straig |
बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक | plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings | तेल रहित झाड़ी आपूर्तिकर्ता | www.VIIPLUS.com अपनी वेबसाइट पर तेल रहित बुशिंग प्रदान करता है [1] आप उनके उत्पाद रेंज का पता लगाने |
हाई लाइट | JDB Oilless झाड़ियों,50x62x50mm Oilless झाड़ियों,विरोधी संक्षारक oilless आस्तीन झाड़ी |
SAE 660 कांस्य तेल रहित झाड़ी - त्वरित, समाप्त, और मशीनीकृत
SAE 660 कांस्य तेल रहित झाड़ी, एक तेजी से, समाप्त, और मशीनीकृत घटक, असाधारण प्रदर्शन और स्थायित्व प्रदान करता है औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में।इस झाड़ी में उत्कृष्ट यांत्रिक गुण हैं, जिसमें उच्च शक्ति, पहनने के प्रतिरोध और संक्षारण प्रतिरोध शामिल है।
तेल रहित डिजाइन नियमित स्नेहन की आवश्यकता को समाप्त करता है, जिससे रखरखाव लागत और डाउनटाइम में काफी कमी आती है।यह विशेषता SAE 660 कांस्य तेल रहित झाड़ी तेजी से औद्योगिक संचालन के लिए एक आदर्श विकल्प बनाता है जहां विश्वसनीयता और दक्षता सर्वोपरि हैं.
झाड़ी की त्वरित स्थापना सुविधा एकीकरण प्रक्रिया को सरल बनाती है, जिससे मौजूदा मशीनरी में निर्बाध एकीकरण संभव हो जाता है। तैयार और मशीनीकृत सतह एक चिकनी और सटीक फिट सुनिश्चित करती है,कार्यक्षमता को अधिकतम करना और झाड़ी के जीवनकाल को बढ़ाना.
चाहे आप मौजूदा उपकरणों का उन्नयन कर रहे हों या नई मशीनरी स्थापित कर रहे हों,SAE 660 ब्रॉन्ज ऑयललेस बुश परिचालन दक्षता में सुधार और रखरखाव आवश्यकताओं को कम करने के लिए एक बेहतर विकल्प हैइस अभिनव उत्पाद के बारे में और यह आपके औद्योगिक संचालन को कैसे बढ़ा सकता है, इसके बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें।
कांस्य बुशिंग आपको अनुसंधान, डिजाइन और उत्पादन लागत में समय और धन बचाता है। अब ई-मेल करें! विस्तृत विविधता और चयन। तेल रहित बुशिंग और बीयरिंग। विशेषज्ञ ग्राहक सेवा।
SAE 660 कांस्य - त्वरित, समाप्त और मशीनीकृत ग्राफाइट प्लग्ड कांस्य बुशिंग्स. तेल रहित. आज ही ऑर्डर करें!
केन्द्रापसारक रूप से डाली गई, कस्टम मशीनीकृत कांस्य बुशिंग, वॉशर, पहनने की प्लेटें। सीसा मुक्त। बुशिंग प्रकारः कांस्य बुशिंग, कांस्य प्लेट
कास्ट कांस्य C93200 आस्तीन (सादा) बीयरिंग ऑनलाइन बिक्री
मानक ग्रेफाइट प्लग्ड कांस्य आस्तीन बुशिंग
मिश्र धातु सामग्री
मॉडल | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
---|---|---|---|---|---|---|---|
ग्रेड चाइना ब्रांड्स GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
अंतर्राष्ट्रीय आईएसओ 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी1 |
जर्मनी डीआईएन |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100Cr6 |
जापानी जेआईएस |
एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
संयुक्त राज्य एएसटीएम/यूएनएस |
C86300 | C83600 | C95500 | C90800 | C83600 | वर्ग 40 | 52100 |
ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु की रासायनिक संरचना
रासायनिक तत्व | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
---|---|---|---|---|---|---|---|
क्यु (%) | आराम करना | आराम करना | आराम करना | - | - | ||
एसएन (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
नि (%) | - | - | - | - | - | - | - |
एआई (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | आराम करना | आराम करना |
एमएन (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20-0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
सी (%) | - | - | - | - | - | 1.0 - 13 | 0.15-0.35 |
पीबी (%) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
प्रदर्शन | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
---|---|---|---|---|---|---|---|
अधिकतम भार पी (एन/एमएम2) | 100 | 60 | 70 | 60 | 250 | ||
अधिकतम गति V (m/s) | सूखी0.4 तेल5 | 2 | 2 | 0.5 | 0.1 | ||
अधिकतम पीवी (एन/एमएम2·एम/एस) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
घनत्व ρ ((g/cmsup3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
तन्य शक्ति (एन/एमएम2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
लम्बाई (%) | > 10 | > 4 | > 10 | - | - | ||
कठोरता (HB) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 | ||
अधिकतम तापमान (°C) | 300 | 350 | 300 | 400 | 350 | ||
घर्षण गुणांक (μ) | तेल स्नेहनः 0.03 | घर्षण (शुष्क): 0.16 |
मानक ग्रेफाइट प्लग कांस्य आस्तीन बुशिंग उचित आकार और क्रमबद्ध व्यवस्था के गुहाओं को खोलने के लिए असर मैट्रिक्स की धातु घर्षण सतह पर है, and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
मानक ग्रेफाइट प्लग किए गए कांस्य आस्तीन बुशिंग के आधार शरीर को स्वयं असर की कार्य स्थितियों के अनुसार निर्धारित किया जाना चाहिए।सबसे अधिक इस्तेमाल की जाने वाली सामग्री उच्च शक्ति वाली पीतल हैवहाँ एम्बेडेड ठोस स्नेहक सामग्री के दो मुख्य प्रकार हैं, एक प्राकृतिक काला सीसा, कृत्रिम ग्रेफाइट, और MoS2 संश्लेषण है,और दूसरा PTFE के साथ मैट्रिक्स के रूप में संश्लेषित किया जाता है. असर की अपनी परिचालन स्थितियों के अनुसार,विभिन्न धातु सब्सट्रेट और एम्बेडेड ठोस स्नेहक का संयोजन यह सुनिश्चित कर सकता है कि उत्पाद विभिन्न तापमान की विशेष जरूरतों को पूरा कर सके, लोड, गति और मीडिया ऑपरेटिंग स्थितियों, स्थिर और विश्वसनीय संचालन सुनिश्चित करते हुए।
1तेल आपूर्ति उपकरण, तेल इंजेक्शन छेद, तेल ग्रूव प्रसंस्करण की कोई आवश्यकता नहीं है
2परिचालन लागत में कमी
3. डिजाइन समय में कमी
4. स्नेहक के पुनर्चक्रण और पर्यावरण संरक्षण
ठोस स्नेहक | ||
स्नेहक | विशेषताएं | विशिष्ट अनुप्रयोग |
SL1 ग्रेफाइट+अतिरिक्त | रासायनिक हमलों और कम घर्षण के खिलाफ उत्कृष्ट प्रतिरोध। 400 °C पर समय सीमा | सामान्य मशीनों के लिए और वायुमंडल के नीचे के लिए सुइट |
SL4 पीटीएफई+अतिरिक्त पदार्थ | घर्षण में सबसे कम और पानी स्नेहन का अच्छा, तापमान सीमा 300°C | जहाज, हाइड्रोलिक टरबाइन, गैस टरबाइन आदि |
स्व-चिकन बुशिंग, तेल रहित बुश आपूर्तिकर्ता चीन से
हम तेल रहित झाड़ियों के अग्रणी निर्माता और आपूर्तिकर्ता हैं और हमारे उत्पाद अच्छी गुणवत्ता के होते हैं।
तेल रहित बुशिंग, तेल रहित ठोस स्नेहक में एकीकृत, ठोस तांबा मिश्र धातु का एक नया प्रकार है, जो अपने शरीर में एक ठोस स्नेहक के साथ समान रूप से एकीकृत है।
यह सामान्य असर की सीमा को तोड़ता है, जिसका स्नेहन तेल की फिल्म पर निर्भर करता है।
इसलिए यह उच्च तापमान, भारी उपयोग, संक्षारण सुरक्षा या तेल आयात करना मुश्किल होने पर उपयुक्त है।
इसका प्रदर्शन कठोरता और घर्षण दोनों में दोगुना होता है।
अब इसका व्यापक रूप से क्रमिक कास्टिंग मशीनों, धातु विज्ञान में इस्पात रोलर्स, खनिज मशीनों, जहाजों, भाप टरबाइन, हाइड्रोलिक टरबाइन और प्लास्टिक इंजेक्शन मोल्डिंग मशीनों में उपयोग किया जाता है।

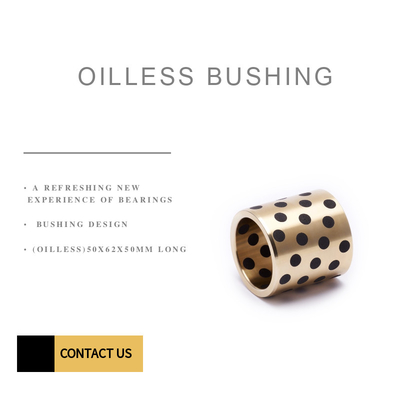

जेडीबी कांस्य ग्रेफाइट झाड़ी (तेल रहित) आस्तीन झाड़ी 50 x 62 x 50 मिमी लंबी

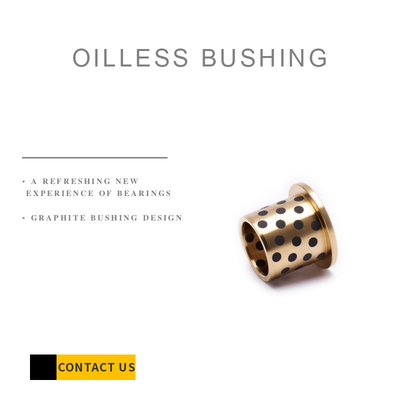

तेल रहित फ्लैंज आस्तीन असर बुशिंग, जेडीबी सामग्री से बना हैविशेष ठोस स्नेहक एम्बेडेड के साथ मजबूत कास्ट कांस्य आधारित धातु. उच्च भार के साथ आधार धातु खड़ा है और ठोस स्नेहक आत्म स्नेहन के लिए प्रदान करते हैं. तेल रहित फ्लैंज आस्तीन असर बुशिंग शोउत्कृष्ट प्रदर्शनकम गति के साथ अत्यधिक उच्च/निम्न तापमान की स्थितियों में पूर्व स्नेहन के बिना। यह सामग्री एकरखरखाव मुक्तअसर समाधान, विशेष रूप से उच्च भार के लिए, आंतरायिक दोलन गति का।
तेल रहित फ्लैंज आस्तीन असर बुशिंग सूखे, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण में लागू किया जा सकता है जब कोई तेल पेश नहीं किया जा सकता है।
तेल रहित फ्लैंज आस्तीन असर बुशिंग का व्यापक रूप से ऑटोमोटिव उत्पाद लाइन, जल इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योगों, क्रमिक कास्टिंग मशीनों, धातु उद्योग में इस्पात रोलर्स में उपयोग किया जाता है,खनिज मशीनें, जहाज टर्बो जनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनें।
तेल रहित बुशिंग- चयन, विन्यास, आदेश Viiplus समय पर वितरण और उचित मूल्य प्रदान करता है।
हमारे तेल रहित बुशिंग उन परियोजनाओं के लिए आदर्श समाधान हैं जहां स्नेहन आसानी से प्रदान नहीं किया जा सकता है या जहां पारंपरिक स्नेहक कार्बोनाइज हो सकते हैं।
हमसे संपर्क करें - तेल रहित बुशिंग आपूर्तिकर्ता
तेल रहित बुशिंग बीयरिंगों की सूची के बारे में पूछताछ या अनुरोध करने के लिए, आज ही संपर्क करें!
(ग्रेफाइट के साथ कांस्य)
तेल रहित बुशिंग परिभाषित (तेल रहित बुशिंग क्या है?
एक तेल रहित बुशिंग, या अधिक आम तौर पर स्लाइडिंग बेयरिंग और स्लाइड बेयरिंग, बेयरिंग का सबसे सरल प्रकार है, जिसमें केवल एक बेयरिंग सतह होती है और कोई रोलिंग तत्व नहीं होता है।
तेल रहित बुशिंगगोलाकार बीयरिंग या केवल "रिंग" को संदर्भित कर सकते हैं जिन्हें आवधिक स्नेहन की आवश्यकता नहीं होती है - क्योंकि एक स्नेहक जैसे पाउडर ग्रेफाइट को बीयरिंग की सामग्री में शामिल किया जाता है।इनको एम्बेडेड ग्राफाइट कांस्य झाड़ियों के नाम से भी जाना जाता है और इनकी दीवारों/सतह पर 20-25% ग्राफाइट सम्मिलित होते हैं जो हर समय स्नेहन प्रदान करते हैं जो घर्षण गुणांक को भी कम करते हैं।.
ये तेल रहित बुशिंग सूखे वातावरण के लिए उपयुक्त हैं जहां संदूषण का खतरा है, गीले अनुप्रयोग जहां उच्च आर्द्रता है और अनुप्रयोग जहां असर एक दुर्गम स्थान पर है.
तेल रहित झाड़ू, रखरखाव मुक्त आस्तीन झाड़ू
हम तेल रहित बुशिंग के अग्रणी निर्माता और आपूर्तिकर्ता हैं और हमारा उत्पाद अच्छी गुणवत्ता से बना है।
तेल रहित कांस्य बुशिंग एक मजबूत तांबे के मिश्र धातु से बना एक नया प्रकार है और अपने ठोस स्नेहक आवास में समान रूप से एम्बेडेड है।
तेल रहित झाड़ी उच्च तापमान, भारी भार, संक्षारण या उन स्थानों के लिए उपयुक्त है जहां तेल को पेश करना मुश्किल है।
आवश्यक आई.डी., ओ.डी. और लंबाई द्वारा भाग संख्या निर्दिष्ट करें। (उदाहरण के लिए) आई.डी. 50 मिमी है, ओ.डी. 62 मिमी है, और लंबाई 50 मिमी है।
- तेल रहित कांस्य बुशिंग - तांबा मिश्र धातु सीधे, मानक
तेल रहित बुशिंग सामग्री
सामग्रीः उच्च तन्यता पीतल मिश्र धातु
ठोस स्नेहक एम्बेडेड
तेल रहित बुशिंग विशेषता
● तेल रहित बशिंग बिना स्नेहन की आवश्यकता के काम करने योग्य है।
● तेल रहित बुशिंग उच्च भार और कम गति के संचालन के तहत उच्च प्रदर्शन प्रदर्शित करता है।
● तेल रहित बुशिंग उन अनुप्रयोगों में बेहतर पहनने के प्रतिरोध का प्रदर्शन करता है जहां तेल की फिल्म शायद ही कभी बनाई जाती है जैसे कि प्रतिवर्ती गति, दोलन, लगातार शुरू और बंद आदि।
● तेल रहित बुशिंग में बेहतर रासायनिक प्रतिरोध और संक्षारण प्रतिरोध होता है।
●मानक तेल रहित बुशिंग उत्पाद विभिन्न आकारों में उपलब्ध हैं।
तेल रहित बुशिंग तकनीकी डेटा
घनत्व | 8.2g/cm3 | |
तन्य शक्ति | >=755N/मिमी2 | |
विरोधी संकुचित दृढ़ता | >=400~500KJ/m3 | |
कठोरता | >=200HB | |
अधिकतम भार दबाव | 100 एन/मिमी2 | |
गति सीमा | 0.5m/s | |
पीवी मूल्य सीमा | 1.65N/मिमी2.m/s | |
घर्षण गुणांक | तेल स्नेहन | 0.03 |
सूखी घर्षण | 0.16 | |
कार्य तापमान | -40~+300°C |
कृपया तेल मुक्त बुशिंग - ग्राफाइट कांस्य बुशिंग उत्पाद - तांबा मिश्र धातु सीधे, मानक श्रृंखला में प्रकार/आकार/विशिष्टताओं की जाँच करें।
तेल रहित बुशिंग विनिर्देश
तेल रहित बुशिंग प्रकार | सीधा | धातु प्रकार | उच्च तन्यता पीतल मिश्र धातु |
आन्तरिक दीया. | 50 | बाहरी दिन. | 62 |
कुल लंबाई L ((मिमी) | 50 | अधिकतम अनुमेय पीवी मूल्य सीमा ((एन/मिमी)2• मी/सेकंड) | 1.1~20 |
अधिकतम अनुमेय पीवी मूल्य ((एन/मिमी)2• मी/सेकंड) | 1.16 | अधिकतम अनुमेय भार ((एन/मिमी)2) | 20.3 |
अधिकतम अनुमत गति ((m/s) | 0.35 | घुड़सवार छेद फिट | H7 |
ऑपरेटिंग तापमान रेंज ((°C) | -40 ¢ 150 | ऑपरेटिंग तापमान रेंज (अनलिब्रिटेड) मिन | -40 |
ऑपरेटिंग तापमान रेंज (अनल्यूब्रिकेटेड) अधिकतम | 150 | ऑपरेटिंग तापमान रेंज (नियमित) मिन | -40 |
ऑपरेटिंग तापमान सीमा (नियमित) अधिकतम | 200 | - | - |
सीधी तेल रहित बुशिंग सेवा
स्नेहन की स्थिति | सूखी | आवधिक स्नेहन |
परिचालन तापमान सीमा°C | -40 ¢+300 | -40 ¢ + 150 |
अधिकतम अनुमत दबाव P N/mm{2 kgf/cm2} | 29(150){2961,530)} | |
अधिकतम अनुमत वेग V m/{s m/min} | 0.50{30} | 1.00{60} |
अधिकतम अनुमत पीवी मान N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
*अंगूठे में दिए गए मान स्थिर असर दबाव हैं, जो बिना गति या बहुत कम अनुप्रयोगों में असर दबाव हैं
गति (0.0017m/s[0.1m/min]).
तेल रहित बुशिंग मशीनिंग सटीकता
आई.डी. |
ओवरडोज |
लम्बाई |
कक्षा 7 से 8 तक |
वर्ग 6 से 7 |
कक्षा 8 से 9 |
कक्षाएं यहां JIS मानक में हैं। यह उत्पाद Rz6.3 से 12.5μm की स्लाइड सतह की मोटाई पर संतोषजनक प्रदर्शन प्रदर्शित करता है।
तेल रहित झाड़ी (बुशिंग आंतरिक व्यास 50 मिमी) आकार मॉडल
तेल रहित बुशिंग आकार सहिष्णुता
● घूर्णन, दोलन और प्रतिवर्ती गति पर लागू होता है।
● इसे पानी के नीचे इस्तेमाल न करें।
●63 मिमी आई.डी. बुशिंग का उपयोग एक मध्यवर्ती ट्रनीयन के रूप में किया जा सकता है
हाइड्रोलिक सिलेंडरों के लिए बुशिंग।
ग्रेफाइट प्लग कांस्य आस्तीन JDB1/2/3/4/5
मिश्र धातु सामग्री
मॉडल | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
ग्रेड चाइना ब्रांड्स GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
अंतर्राष्ट्रीय आईएसओ 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी1 |
जर्मनी डीआईएन |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100Cr6 |
जापानी जेआईएस |
एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
संयुक्त राज्य एएसटीएम/यूएनएस |
C86300 | C83600 | C95500 | C90800 | C83600 | वर्ग 40 | 52100 |
ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु की रासायनिक संरचना
रासायनिक तत्व | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
क्यु (%) | आराम करना | आराम करना | आराम करना | - | - | ||
एसएन (%) | - | 6 | - | 10 | 6 | - | - |
Zn (%) | 25 | 6 | - | - | 6 | - | - |
नि (%) | - | - | - | - | - | - | - |
एआई (%) | 6 | - | 10 | - | - | - | - |
Fe (%) | 3 | - | 3 | - | - | आराम करना | आराम करना |
एमएन (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20-0.40 |
Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
सी (%) | - | - | - | - | - | 1.0 - 13 | 0.15-0.35 |
पीबी (%) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
प्रदर्शन | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 |
अधिकतम भार पी (एन/एमएम2) | 100 | 60 | 70 | 60 | 250 |
अधिकतम गति V (m/s) | सूखी0.4 तेल5 | 2 | 2 | 0.5 | 0.1 |
अधिकतम पीवी (एन/एमएम2·एम/एस) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
घनत्व ρ ((g/cmsup3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
तन्य शक्ति (एन/एमएम2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
लम्बाई (%) | > 10 | > 4 | > 10 | - | - |
कठोरता (HB) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 |
अधिकतम तापमान (°C) | 300 | 350 | 300 | 400 | 350 |
घर्षण गुणांक (μ) | तेल स्नेहनः 0.03 | घर्षण (शुष्क): 0.16 |
मीट्रिक आकार का तेल रहित कांस्य बुशिंग
तेल रहित बुशिंग आकार शीट
आई.डी. | ओवरडोज |
लंबाई L सहिष्णुता- क्या?0.1 - क्या?0.3 |
|||||||||
φd | सहिष्णुता | φD | सहिष्णुता | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
* प्रेस को लगाने के बाद आई.डी. सहिष्णुता केवल संदर्भ के लिए है।
(उदाहरण के लिए) आई.डी. 50 मिमी है, ओ.डी. 62 मिमी है, और लंबाई 50 मिमी है।
आई.डी. | ओवरडोज |
लंबाई L सहिष्णुता- क्या?0.1 - क्या?0.3 |
|||||||||
φd | सहिष्णुता | φD | सहिष्णुता | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
* आयामी सहिष्णुता +25°C पर मापा गया मान है।
तेल रहित बुशिंग वैधता
मीट्रिक तेल रहित बुशिंग और ऑयल रहित इंपीरियल कांस्य बुशिंग, आदेश पर निर्मितः विशेष आयामों में मानक बुशिंग के रूप, अर्ध-बुशिंग, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित बुशिंग डिजाइन
तेल रहित बुशिंग विशिष्ट अनुप्रयोग
उत्पाद का व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन मशीनरी, शिपिंग मशीनरी, टरबाइन, इंजेक्शन मशीनरी, ऑटो मोल्ड में उपयोग किया जाता है
और इसी तरह।
1उच्च भार कम गति और स्व-लिबिंग के लिए तेल रहित झाड़ी का उपयोग, जैसे कि बांध गेट और जल गेट झाड़ी, हाइड्रोलिक टरबाइन झाड़ी आदि।
2उच्च तापमान के लिए तेल रहित बुशिंग का प्रयोग, जैसे लोहा और इस्पात कारखाने की मशीनें आदि।
3तेल रहित ग्रेफाइट कांस्य बुशिंग का उपयोग ऑटोमोबाइल उत्पादन के लिए किया जाता है, जैसे असेंबली लाइन, प्रेस लाइन, कन्वेयर लाइन आदि।
4तेल रहित कांस्य बुशिंग का उपयोग भारी शुल्क वाली मशीनरी जैसे स्टील रोलिंग मिल, इंजेक्शन मशीन, प्रेस मर आदि के लिए किया जाता है।
5तेल रहित झाड़ियों का उपयोग रासायनिक मशीनों, खाद्य प्रसंस्करण मशीनों, कागज मिलों, वस्त्र मशीनों आदि के लिए भी किया जाता है।
इंजेक्शन मोल्डिंग मशीन में इस्तेमाल तेल रहित बुशिंग
● स्विच लिंक के लिए तेल रहित झाड़ी
मोल्डिंग के लिए तेल रहित बुशिंग अनुप्रयोग
-इंजेक्शन मोल्डिंग
1गाइड झाड़ी
2. इजेक्टर गाइड झाड़ियों
3गाइड रेल
4गाइड ब्लॉक
5निचला प्लेट
6गाइड झाड़ी
7. ढालना झाड़ियों
-कैम फ्लैंज मर
1. पहनें प्लेट
2.कैम स्ट्रोक प्लेट
3.कैम ऊपरी प्लेट
4.कैम साइड ब्लॉक
5कैम साइड प्लेट
6.कैम पॉजिटिव रिटर्न प्लेट
7. गाइड पोस्ट झाड़ियों
8कैम स्ट्रोक प्लेट
कई अनुप्रयोगों में प्रयोग किया जाने वाला विप्लस तेल रहित कांस्य बुशिंग
कोई फर्क नहीं पड़ता कि कांस्य तेल रहित झाड़ी सामग्री और विनिर्देश, कोई फर्क नहीं पड़ता कि तेल रहित झाड़ी मानक आकार या आकार, अगर यह शारीरिक रूप से संभव है, हम इसे बना सकते हैं।
विप्लस सबसे अनुभवी तेल रहित झाड़ी आपूर्तिकर्ताओं में से एक है, यदि आप तेल रहित झाड़ी कैटलॉग डाउनलोड करना चाहते हैं, तो अब हमसे संपर्क करें!
