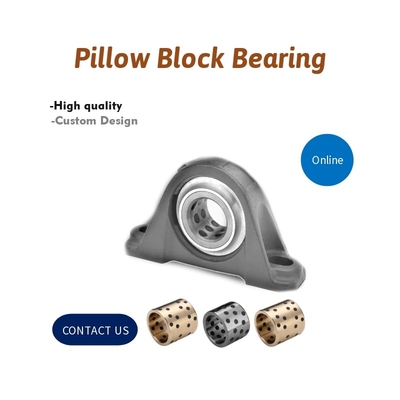

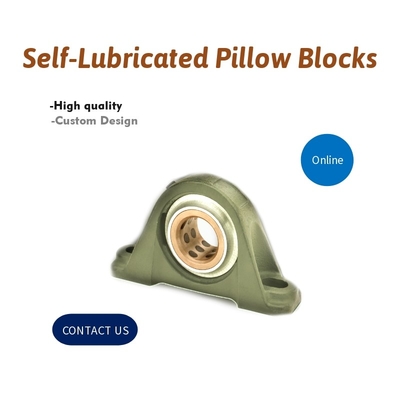

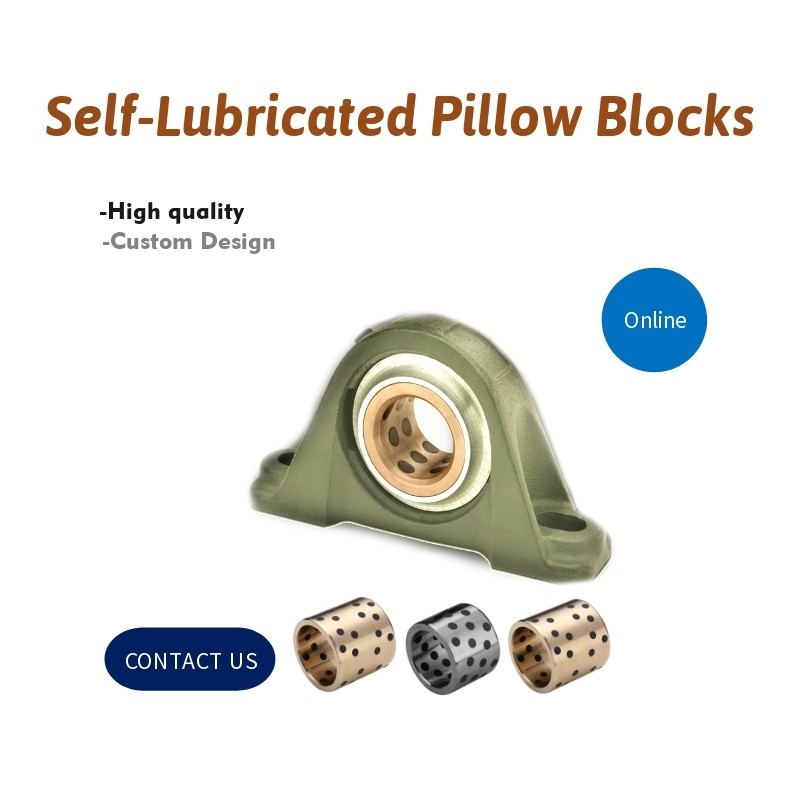

मानक शाफ्ट के लिए मशीनरी स्व चिकनाई तकिया ब्लॉक

मशीनरी मानक शाफ्ट के लिए स्व-चिकित्सीय तकिया ब्लॉक विभिन्न औद्योगिक मशीनरी अनुप्रयोगों में सुचारू और विश्वसनीय संचालन प्रदान करने के लिए डिज़ाइन किए गए सटीक निर्मित घटक हैं।

इन तकिए के ब्लॉक में स्व-चिकित्सीय डिजाइन है, जिससे नियमित स्नेहन की आवश्यकता समाप्त हो जाती है, जिससे रखरखाव की आवश्यकताओं और परिचालन लागत में कमी आती है।यह आत्म स्नेहन गुण स्थिर प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करता है, यहां तक कि उच्च भार और उच्च गति अनुप्रयोगों में।

उच्च गुणवत्ता वाली सामग्रियों से निर्मित, ये तकिया ब्लॉक उत्कृष्ट शक्ति और स्थायित्व प्रदान करते हैं।सुचारू घूर्णन के लिए सटीक संरेखण और स्थिरता सुनिश्चित करनातकिया ब्लॉक आवास आंतरिक घटकों के लिए मजबूत समर्थन और सुरक्षा प्रदान करता है, जिससे प्रणाली की समग्र विश्वसनीयता बढ़ जाती है।

मानक शाफ्ट के लिए मशीन स्व-चिकित्सीय तकिया ब्लॉक पंपों, मोटर्स, कन्वेयर और अन्य घूर्णन उपकरण सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त हैं।उनकी सटीक इंजीनियरिंग और स्व-चिकन गुण उन्हें औद्योगिक मशीनरी के लिए एक विश्वसनीय विकल्प बनाते हैं जो विश्वसनीय और लंबे समय तक चलने वाले प्रदर्शन की मांग करते हैं.

3/4" व्यास से 3" व्यास तक के मानक शाफ्ट आकारों के लिए स्व-चिकित्सीय तकिया ब्लॉक्स VIIPLUS स्व-चिकित्सीय तकिया ब्लॉक लेयरिंग

VIIPLUS स्व-चिकन वाले असरों के अनुसंधान और विकास, उत्पादन और बिक्री में विशेषज्ञता रखता है। मुख्य स्व-चिकन वाले तकिया ब्लॉक उत्पाद धातु बहुलक मिश्रित असर हैं,द्विधातु मिश्रित बीयरिंग, कांस्य लेपित बीयरिंग, स्व-चिकन मोनोमेटलिक बीयरिंग और अन्य बीयरिंग।

स्व-चिकित्सीय तकिया ब्लॉक तकिया ब्लॉक बीयरिंग, जिसे कभी-कभी समर्थन ब्लॉक बीयरिंग कहा जाता है, माउंट किए गए बीयरिंग हैं जिनका उपयोग घूर्णन शाफ्ट के लिए भार समर्थन प्रदान करने के लिए किया जाता है।उनके माउंट सतह एक समानांतर विमान पर है और शाफ्ट अक्ष से ऑफसेटस्व-चिकित्सीय तकिया ब्लॉक बीयरिंगों के आधार या पैरों में माउंटिंग छेद या स्लॉट समायोजन और आसान असेंबली की अनुमति देते हैं।

फ़ेटरू

एस्व-चिकित्सातकिया ब्लॉक आमतौर पर एक शामिल विरोधी घर्षण पैड के साथ एक आवास को संदर्भित करता है।स्व-चिकित्सातकिया ब्लॉक किसी भी घुड़सवार असर को संदर्भित करता है जहां घुड़सवार शाफ्ट घुड़सवार सतह के समानांतर और घुड़सवार छेद की मध्य रेखा के लंबवत एक विमान पर है,विभिन्न प्रकार के फ्लैंज ब्लॉक या फ्लैंज इकाइयों के विपरीत. एस्व-चिकित्सीय तकिया ब्लॉकतकिया ब्लॉक में कई प्रकार के रोलिंग तत्वों में से एक के साथ एक असर हो सकता है, जिसमें गेंद, बेलनाकार रोलर, गोलाकार रोलर, शंकु रोलर या धातु या सिंथेटिक बुश शामिल हैं।रोलिंग तत्व का प्रकार कुशन का प्रकार परिभाषित करता हैवे "बेयरिंग ब्लॉक" से भिन्न होते हैं, जोस्व-चिकित्सीयतकिया ब्लॉकबिना लेयरिंग के आपूर्ति किए जाने वाले लेयरिंग होस और आमतौर पर उच्च भार रैंकिंग और एक अलग से स्थापित लेयरिंग के लिए अभिप्रेत हैं।

दोनों प्रकारों का मूल अनुप्रयोग एक ही है, जो एक असर को सुरक्षित रूप से माउंट करना है जिससे इसकी बाहरी अंगूठी स्थिर हो, जिससे आंतरिक अंगूठी का घूर्णन हो।आवास आधार में छेद के माध्यम से एक नींव के लिए bolted है.स्व-चिकित्सीयतकिया ब्लॉकढक्कन विभाजित या ठोस हो सकता है। विभाजित प्रकार के आवास आमतौर पर दो टुकड़े के आवास होते हैं जहां टोपी और आधार को अलग किया जा सकता है, जबकि अन्य एक टुकड़े के आवास हो सकते हैं।धूल और अन्य प्रदूषकों को आवास में प्रवेश करने से रोकने के लिए विभिन्न सीलिंग व्यवस्थाएं प्रदान की जा सकती हैं.

इसलिए, आवास एक स्वच्छ वातावरण प्रदान करता है जिसमें पर्यावरण के प्रति संवेदनशील असर बिना प्रदूषकों के घूम सकता है, जबकि स्नेहन, तेल या वसा को बनाए रखता है,इसके प्रदर्शन और कार्य चक्र को बढ़ाना.

सामग्री

स्व-चिकित्सीय pअवरोधितअसर आवास आम तौर पर ग्रे कास्ट आयरन से बने होते हैं। हालांकि, कई प्रकार की धातुओं का उपयोग समान बनाने के लिए किया जा सकता है, जिनमें डक्टिल आयरन, स्टील,स्टेनलेस स्टील और विभिन्न प्रकार के थर्मोप्लास्टिक और पॉलीएथिलीन आधारित प्लास्टिकअसर तत्व 52100 क्रोम स्टील मिश्र धातु (सबसे आम), स्टेनलेस स्टील, प्लास्टिक या बुशिंग सामग्री से निर्मित किया जा सकता है,जैसे कि SAE660 कास्ट ब्रोंज या SAE841 तेल या सिंथेटिक सामग्री से अभिभूत सिंटर ब्रोंज.

चित्रण

स्व-चिकित्सीय तकिया ब्लॉक बीयरिंग स्व-संरेखित हैं, वे हमारे स्व-चिकित्सीय ग्रेफाइट कांस्य बीयरिंग या हमारे वर्बोन ग्रेफाइट बीयरिंग में उपलब्ध हैं।हमारे मानक आकारों के लिए नीचे दी गई तालिका देखें.

विशेषताएं

· एक इकाई में पूर्ण एकीकरण के कारण प्रबंधन में आसानी

गोलाकार असरों के समान, VIIPLUS कुशन समर्थन को आसानी से लॉकिंग शिकंजा के साथ एक माउंटिंग शाफ्ट से जोड़ा जा सकता है।VIIPLUS गोलाकार असर के छेद में प्रदान की एक आंतरिक अंगूठी माउंटिंग शाफ्ट की सतह मोटाई के बावजूद उत्कृष्ट घर्षण प्रदर्शन में योगदान देता है.

· रखरखाव मुक्त संचालन

VIIPLUS तकिए बिना स्नेहन की आवश्यकता के उपयोग के लिए उपयुक्त हैं, इसलिए उनका उपयोग खाद्य प्रसंस्करण मशीनों पर किया जा सकता है जहां स्नेहक का उपयोग अवांछनीय है,साथ ही उन क्षेत्रों में जो चिंता के बिना चिकनाई करने के लिए मुश्किल हैं. (बीयरिंग जीवन लम्बा हो सकता है अगर चिकनाई की जाती है)

असर विनिर्देश

स्व-चिकित्सीय तकिया ब्लॉक बीयरिंग के साथ, उत्पाद चयन निम्न पर आधारित हैः

1.शाफ्ट का व्यास: व्यास को असर इकाई के छेद के उचित आयामों के अनुकूल किया जाना चाहिए। उचित आकार के स्व-चिकित्सीय तकिया ब्लॉक बीयरिंगों को शाफ्ट पर और स्थिति में आसानी से स्लाइड किया जाता है,तालाबंदी उपकरण द्वारा तय करने के लिए तैयार.

2.शाफ्ट की ऊंचाई: शफ्ट की ऊंचाई या पीठ के समर्थन की ऊंचाई को प्लंबर ब्लॉक के आधार और शफ्ट के केंद्र के बीच की दूरी को मापकर निर्धारित किया जाता है।

3.शाफ्ट का आकार: घुड़सवार असर का अधिकतम शाफ्ट व्यास या छेद का आकार।

4.अधिकतम गति: उस शाफ्ट की अधिकतम अनुमत गति जिसके साथ असर को संचालित करने के लिए डिज़ाइन किया गया था।

5.अधिकतम भार: रेडियल और थ्रस्ट भारों को जोड़ने में सक्षम असरों के लिए गतिशील भार क्षमता या केवल रेडियल भारों को सहन करने में सक्षम असरों के लिए अधिकतम अनुमेय रेडियल भार।नाममात्र भार शाफ्ट की गति के अनुसार भिन्न होता हैविभिन्न शाफ्ट गति पर नाममात्र भार के लिए निर्माता से परामर्श करें।

आवेदन

एस्व-चिकित्सातकिया ब्लॉक असर एक माउंटिंग ब्रैकेट से बना है (स्व-चिकित्सातकिया ब्लॉक) जिसमें एक असर होता है और इसका उपयोग कम टोक़, कम भार अनुप्रयोगों में किया जाता है।
