चीन कांस्य Gleitlager निर्माता

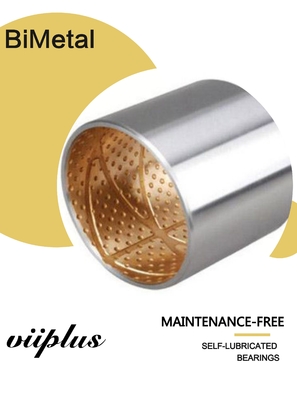

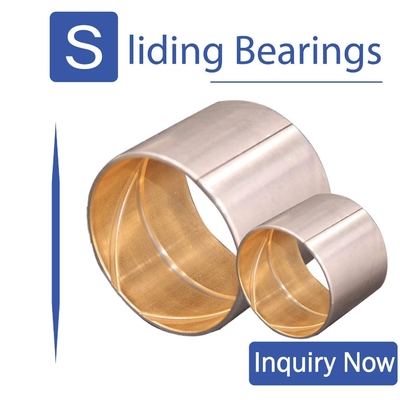

SAE 48 CuPb30 शाफ्ट और कोन रॉड झाड़ियों JF800 ट्रैक रोलर Bimetal हैंडलिंग उपकरण के लिए असर

उत्पाद विवरण:
उत्पत्ति के प्लेस: बायमेटल असर निर्माता
ब्रांड नाम: bimetal SAE-797 SAE 48 SAE-799 bushings
प्रमाणन: Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
मॉडल संख्या: JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 800 टुकड़ा / मोहरे
मूल्य: $0.20 - $2.00 / Pieces ,Negotiable
पैकेजिंग विवरण: निर्यात और आयात bimetal bushings अंतर्राष्ट्रीय दफ़्ती मानक
प्रसव के समय: स्टॉक में बांटीमल बुशिंग का निर्माण, दिनों के भीतर वितरित।
भुगतान शर्तें: अग्रिम वेस्टर्न यूनियन में टीटी
आपूर्ति की क्षमता: सीमा शुल्क Bimetal झाड़ी प्रति माह 800000 टुकड़े

विस्तार जानकारी

Meterial: Bimtel असर: BM JF600 JF650 JF700 JF720 विशेषता: कम-रखरखाव और रखरखाव-मुक्त सादा बियरिंग्स
आकार: मानक आकार में उपलब्ध है पोर्ट:: Shanhai, या Ningbo
प्रकार: झाड़ियों, कॉलर झाड़ियों, वाशर, स्ट्रिप्स या विशेष डिजाइन असर: तेलविहीन
आवेदन: कृषि यंत्र झाड़ियाँ: धातु विभाजन

उत्पाद विवरण

Bimetal झाड़ी आपूर्तिकर्ता अपने कस्टम भाव आज प्राप्त करें। BronzeGleitlager.Com हम विनिर्माण और डिजाइन स्व-स्नेहन झाड़ियों और Bimetal झाड़ियों bimetal कांस्य झाड़ी अनुप्रयोगों के लिए अपने मान्यता प्राप्त वैश्विक साथी।

JF-800 बेलनाकार आयाम

Bimetal STEEL BRONZE Groove झाड़ी - द्वि-धातु मिश्रित असर वाली सामग्री में स्टील की कांस्य या सीसा रहित तांबे की मिश्र धातु (CuPb10Sn10.CuPb6Sn6Zn3 .CuPb24Sn4.CuPb30.AlSn20Cu) का उपयोग होता है, जो तेल में असर करने वाली सामग्री है। चीन में। औद्योगिक: यांत्रिक हैंडलिंग और उठाने के उपकरण, हाइड्रोलिक सिलेंडर, कृषि उपकरण, बंद राजमार्ग उपकरण।

SAE 48 CuPb30 मेटल और बायमेटल बियरिंग्स | VIIPLUS झाड़ी सामग्री

Bimetal झाड़ियों सामग्री

स्टील + CuPb30

Bimetal झाड़ियों तेल छेद डिजाइन

तेल छेद डिजाइन करने के लिए आवश्यक है अगर VIIPLUS BIMETAL ने पर्याप्त रूप से चिकनाई की है; निम्नलिखित तेल छेद डिजाइन की सिफारिश की जाती है, जो विशेष आवश्यकताओं के बिना बायमेटल श्रृंखला के लिए भी उपयुक्त है।

झाड़ी आयुध डिपो (डी)

Φ14 Φ डी > 22

Φ22 Φ डी > 40

Φ40 Φ डी > 50

Φ50 Φ डी > 100

Φ100 Φ डी > 180

तेल छेद व्यास (मिमी)

3

4

5

6

7

ऑयल होल लोकेशन को स्प्लिट गैप और लोडिंग एरिया से दूर रखना चाहिए और ऑइल-टेकिंग के पक्ष में होना चाहिए।

Typicai ऐपेटन

उच्च गति, भारी भार इंजन मुख्य शाफ्ट और कोन रॉड।

प्रदर्शन

डेटा

अधिकतम गतिशील लोड पी

100N / mm²

अधिकतम लाइन गति वी

चिकनाई प्राप्त करता है

-

अधिकतम पीवी मान

चिकनाई प्राप्त करता है

-

घर्षण coef μ

चिकनाई प्राप्त करता है

-

अधिकतम लाइन गति वी

तेल स्नेहन

15 / s

अधिकतम पीवी मान

तेल स्नेहन

8N / mm² · m / s

घर्षण coef μ

तेल स्नेहन

0.04 ~ 0.12

अधिकतम काम कर रहे तापमान

चिकनाई प्राप्त करता है

150 ℃

प्रदर्शन

डेटा

अधिकतम काम कर रहे तापमान

तेल लब।

250 ℃

मेटिंग एक्सिस

कठोरता

≥270HB

मेटिंग एक्सिस

बेअदबी

रा = 0.16 ~ 0.63

मिश्र धातु परत कठोरता

30 ~ 45

ऊष्मीय चालकता

60W / (एम · ट)

रैखिक विस्तार का गुणांक

19 × 10-6K -1

रॉलर रोलर - असर

बायमेटल बियरिंग्स एक पतली-दीवार, आत्म-स्नेहन असर वाली सामग्री है जो शत्रुतापूर्ण वातावरण, उच्च या गतिशील रूप से लोड किए गए अनुप्रयोगों या जहां स्नेहन मुश्किल, अविश्वसनीय या असंभव है के लिए उपयुक्त है। इसमें एक असर परत के साथ स्टील का समर्थन होता है।

VIIPLUS मूल रूप से एक ही असर विशेषताएँ प्रदान करता है:
लेकिन अधिक भार के लिए भी सक्षम है
और कई असर वाली समस्याओं के लिए एक आर्थिक समाधान प्रदान करता है

पानी टर्बाइन, इंजेक्शन मोल्डिंग मशीनरी, पैकिंग मशीनरी, प्रिंटिंग मशीन, निर्माण उपकरण, शट-ऑफ वाल्व, टायर मोल्ड और कई और अधिक के लिए बायमेटल झाड़ियों का अनुप्रयोग।

संरचना

1. कम घर्षण सतह फिल्म

2. असर परत (कांस्य)

3. ठोस स्नेहक (ग्रेफाइट)

4. स्टील समर्थन

मूल रूप

बेलनाकार झाड़ी खांचे के साथ बेलनाकार झाड़ी
स्लाइड प्लेट थ्रश वॉशर
विशेष घटक स्लाइड प्लेट
अनुकूलित घटक भी उपलब्ध हैं।

विवरण

हाउसिंग बोर

H7

बुश (बाहरी-Ø)

T6 / U6

बुश (आंतरिक-Ø)

स्थापना के बाद H8 / H9

दस्ता-Ø

d7 / E7 / F7

कठोर कठोरता

कठोरता> 180 एचबी

दस्ता सतह खत्म

रा 0,2 - 0,8 ,8m

स्थापना
प्रेस-फिट स्थापना।

tolerances
अन्य इंस्टॉलेशन सहिष्णुताएं संभव हैं, बशर्ते कि आवास में एक सुरक्षित फिट और आवश्यक चल रहे निकासी को बनाए रखा जाए।

धातु और Bimetal बीयरिंग JF800 ट्रैक रोलर झाड़ियों हैंडलिंग उपकरण रोलर असर तेल बंदरगाहों है

बाईमेटल मेटल बुशिंग

Bimetal असर: यह उत्पाद उच्च गुणवत्ता वाले कम कार्बन स्टील पर आधारित है, सतह पर सीसा युक्त टिन कांस्य मिश्र धातु CuSn10Pb10 के साथ। गोलाकार तेल गुहा मिश्र धातु की सतह पर लुढ़का तेल भंडारण के लिए सुविधाजनक है और प्रभावी ढंग से पहनने के लिए। स्टील वापस कर सकते हैं आवश्यक के रूप में एंटीकोर्सिव कोटिंग के साथ चढ़ाया जा सकता है। मध्यम, उच्च गति असर के लिए उपयुक्त, और बड़े असर लोड के साथ असर, रोलिंग असर, जोर गैसकेट, आंतरिक दहन इंजन को जोड़ने के लिए इस्तेमाल किया रॉड पिस्टन पिन यांत्रिक उपकरणों पर असर।

BIMETAL बियरिंग्स JF800 Bimetal झाड़ी आकार और सहिष्णुता


VIIPLUS मोनोमेटैलिक और बाईमेटेलिक बियरिंग्स में आकारों, रूपों और सामग्रियों की एक विस्तृत श्रृंखला प्रदान करता है। Bimetal और धातु बीयरिंग औद्योगिक आउटडोर अनुप्रयोगों और पानी, समुद्री और अपतटीय वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं। VIIPLUS बियरिंग्स को कई आकारों और रूपों में बनाया जा सकता है, जिसमें पतली-दीवार वाली, मोटी-दीवार वाली, flanged, बेलनाकार, sintered और तेल-संदूषित, और अधिक शामिल हैं। कुछ लोकप्रिय असर सामग्री और उनके लाभों में शामिल हैं:
Bimetal बीयरिंग भारी भार और सदमे लोडिंग स्थितियों को संभालने में सक्षम हैं। हमारे बायमेटल बियरिंग में जंग-रोधी क्षमता होती है और इसे स्थापित करना आसान होता है, जिससे वे आपातकालीन प्रतिस्थापन के लिए आदर्श बन जाते हैं। VIIPLUS (JF800) असर स्टेनलेस स्टील, कार्बन स्टील या कांस्य समर्थन के साथ उपलब्ध है।

Jf-800 bimetallic असर, मैट्रिक्स सामग्री के रूप में एक कम कार्बन स्टील प्लेट है, सतह sintered CuPb10Sn10 या CuSn6Zn6Pb3 स्टील और तांबे मिश्र धातु उत्पादों की सामग्री। यह उत्पाद डबल मिश्र धातु असर में सबसे शक्तिशाली असर क्षमता है, संतुलन पुल झाड़ी और भारी वाहनों का गैसकेट। बुलडोजर का पहिया और सहायक पहिया; ऑटोमोबाइल स्टील प्लेट बुशिंग, इस उत्पाद का उपयोग करता है। यह एक तरह का उच्च भार और कम गति से फिसलने वाला असर है जिसका व्यापक रूप से उपयोग किया जाता है।

सामग्री

CuPb10Sn10 या CuSn6Zn6Pb3

अधिकतम असर दबाव

65N / mm²

कठोरता

मॉडिफ़ाइड अमेरिकन प्लान
70 ~ 100

अधिकतम सेवा तापमान

260 ℃

क्योंकि मैट्रिक्स कम कार्बन स्टील सामग्री के रूप में स्थिर है, इसलिए शाफ्ट आस्तीन के बाहरी व्यास की मशीनिंग सटीकता की गारंटी दी गई है, और उत्पाद को सीट छेद में लोड करने के बाद स्क्रू फिक्सेशन की कोई आवश्यकता नहीं है, हस्तक्षेप फिट हो सकता है सर्कल से बाहर जाने की घटना को रोकें। आंतरिक सतह मिश्र धातु परत की रासायनिक संरचना में परिवर्तन विभिन्न असर दबाव, विभिन्न सेवा तापमान और अलग-अलग स्लाइडिंग गति की आवश्यकताओं को पूरा कर सकता है। तेल के खांचे और विभिन्न छेद वाले तेल के छेद को तेल जोड़ने के विभिन्न तरीकों की आवश्यकताओं को पूरा करने के लिए घर्षण सतह के उत्पादन में डिज़ाइन किया गया है, शाफ्ट के काटने को रोकने और विभिन्न स्नेहन स्थितियों के अनुकूल होने के लिए।
व्यापक रूप से ऑटोमोबाइल इंजन, मोटरसाइकिल क्लच, हल्के औद्योगिक मशीनरी, निर्माण मशीनरी में उपयोग किया जाता है।
मिश्र धातु परत सामग्री CuPb10Sn10 या CuSn6Zn6Pb3

विशेष लक्षण


कम गति, भारी भार या आंतरायिक आंदोलन की स्थिति के लिए उपयुक्त, चिकनाई तेल फिल्म अवसर को बनाए या बनाए नहीं रख सकती है;
काम के माहौल या यांत्रिक संरचना प्रतिबंधों के लिए उपयुक्त, तेल स्नेहन अवसरों की आपूर्ति करना मुश्किल है;
यह घूमने, घूमने, झूलने, रैखिक और अन्य प्रकार के आंदोलन के लिए उपयुक्त है, साथ ही ऐसे अवसरों की आवश्यकता होती है जो उच्च भार के लिए लगातार शुरू या शुरू करते हैं;
उच्च या निम्न तापमान के काम के लिए उपयुक्त, या बड़े अवसरों के पर्यावरण के तापमान की सीमा; अच्छा संक्षारण प्रतिरोध, का उपयोग समुद्री जल और अन्य संक्षारक मीडिया जैसे रासायनिक तरल पदार्थ या गैसों के साथ-साथ तलछट या रेडियोधर्मी वातावरण वाले पानी में किया जा सकता है;
गैर-जल अवशोषण, अच्छी आयामी स्थिरता, उच्च यांत्रिक शक्ति, अच्छी तापीय चालकता;
असर पतली दीवार संरचना, हल्के वजन, छोटी मात्रा, कॉम्पैक्ट डिजाइन के लिए उपयुक्त है;
पारंपरिक तीन-परत मिश्रित सामग्री की तुलना में, गैर-चिकनाई स्नेहन की स्थिति के तहत स्थैतिक भार विशेषताओं, पहनने के प्रतिरोध, सेवा तापमान, आयामी स्थिरता और इतने बेहतर हैं;
कॉपर इनलाइड स्व-चिकनाई सामग्री के साथ तुलना में, यह छोटे कोण स्विंग की स्थिति के तहत काम करने के लिए अधिक उपयुक्त है, और कीमत सस्ती है।

एप्लिकेशन की सीमा

उत्पादों को जल संरक्षण और जल विद्युत उद्योग पर लागू किया जाता है: हाइड्रोलिक मशीनरी: हाइड्रोलिक स्टील गेट की क्षैतिज समर्थन स्लाइड, हाइड्रोलिक फहराने और बंद करने की मशीन का समर्थन, रेत नष्ट रखरखाव दरवाजा असर, आदि। हाइड्रोलिक टरबाइन: गाइड फलक शाफ्ट आस्तीन (ऊपरी गाइड,) मिडिल गाइड, लोअर गाइड), व्हील शाफ्ट स्लीव, पिन शाफ्ट स्लीव (रॉड पिन को जोड़ना, रॉड पिन, रिले और पिस्टन पिन को पुश करना), एंटी-वेज रिंग प्लेट (थ्रस्ट रिंग), एंटी-वियर ब्लॉक, कंट्रोल रिंग साइड टाइल।
धातुकर्म उद्योग: मरने के कास्टिंग मशीन असर, रोलिंग काटने कैंची (द्विपक्षीय कैंची, स्केटबोर्ड पर तय लंबाई कैंची), आदि।
वाल्व उद्योग: तितली वाल्व, ग्लोब वाल्व, आदि।
अन्य: खनन मशीनरी, पैकेजिंग मशीनरी, निर्माण मशीनरी, भारी मशीनरी, इंजेक्शन मोल्डिंग मशीन, ऑटोमोबाइल टायर मोल्ड, पवन टरबाइन, थर्मल पावर और अन्य उद्योग।

यह उत्पाद डबल-मिश्र धातु असर, भारी वाहनों के संतुलन पुल झाड़ी और गैसकेट में सबसे शक्तिशाली असर क्षमता है; बुलडोजर का पहिया और सहायक पहिया; ऑटोमोबाइल स्टील प्लेट झाड़ी, इस उत्पाद का उपयोग करता है। यह एक तरह का उच्च भार और है कम गति रपट असर व्यापक रूप से इस्तेमाल किया।

कृषि उपकरण

चूंकि स्वयं-स्नेहन असर में धूल और बाहरी परिस्थितियों में रखरखाव-मुक्त और अच्छे घर्षण प्रतिरोध की विशेषताएं होती हैं, इसलिए इसका व्यापक रूप से सिलेंडर, कंबाइन हार्वेस्टर, प्लांटर, बेलर, कोल्हू, ट्रैक्टर, जोड़ों और अन्य भागों के सस्पेंशन सिस्टम में उपयोग किया जाता है। तेल या तेल फिल्म भागों को बनाने के लिए मुश्किल नहीं है।

  • कांटा लिफ्ट करता है

  • पैलेट ट्रक

  • क्रेन

  • उत्खनन

तकनीक दिन

  • लिपटे समग्र फिसलने असर

  • कॉपर-प्लेटेड या टिन-प्लेटेड स्टील / कांस्य

  • कम रखरखाव

  • स्नेहन जेब के साथ

गुण

  • उच्च भार क्षमता और दोलन गति के साथ-साथ मोटे संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबे समय तक स्नेहन।

सामग्री

  • समर्थन सामग्री स्टील कॉपर-प्लेटेड / टिन-प्लेटेड

  • स्लाइडिंग परत CuPb10Sn10

भौतिक विशेषताएं

  • विशिष्ट भार क्षमता स्थिर [250 [N / mm2]

  • विशिष्ट भार क्षमता गतिशील ≤ 140 [N / mm2]

  • फिसलने की गति ≤ 2,5। [एम / एस] [५ [एम / एस] तेल चिकनाई

  • स्नेहन के आधार पर रिबंग्सवर्ट ** ०.०४ [ ung ] से ०.१२ [depending] तक

  • तापमान का तनाव - 40 [° C] से + 250 [° C]

  • मैक्स। पीवी-मान 2.8 [एन / एमएम² xm / s]

  • प्रतिशत संपर्क क्षेत्र> 75 [%]

रखरखाव

  • एक कम-रखरखाव समग्र रपट असर है, लेकिन प्राथमिक स्नेहन आवश्यक है। तेल या तेल स्नेहन संभव है। ठोस स्नेहक भंडारण के कारण, स्नेहन मंजूरी कम से कम हो जाती है!

कैप्शन

विशेष आयाम अनुरोध पर उपलब्ध हैं
