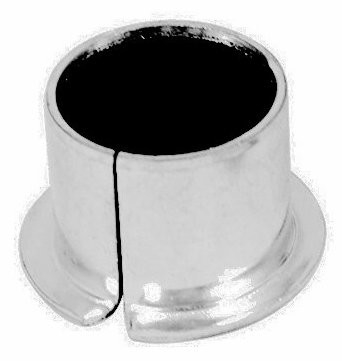

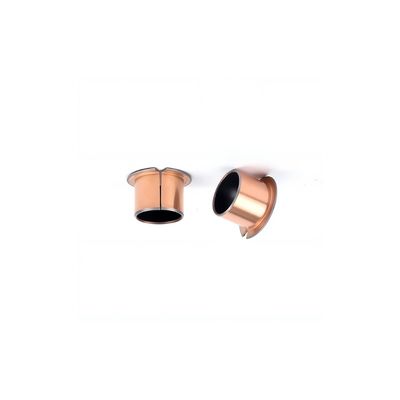

DIN1494 / ISO3547 फ्लाइंग रैपिंग स्लीव आस्तीन झाड़ी

उत्पत्ति के प्लेस Flanged झाड़ियों निर्माता
ब्रांड नाम Met Garlock Bearings (GGB) China Bushing
प्रमाणन DIN1709
मॉडल संख्या झाड़ी प्रकार: निकला हुआ किनारा, निकला हुआ किनारा चौड़ाई, PTFE सामग्री में
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य bearings metric sizes,thrust washers,flanged bearings Suppliers
पैकेजिंग विवरण स्थिर सुगंध के लिए पैकिंग विवरण
प्रसव के समय 7 ~ 20 दिन
भुगतान शर्तें TT अग्रिम में
आपूर्ति की क्षमता 100000 टुकड़ा मोहरे प्रति दिन

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
meterial कार्टन स्टील, कांस्य, PTFE चढ़ाना टिन या तांबा
विशेषता कम रखरखाव और रखरखाव से मुक्त सादे बीयरिंग प्रकार झाड़ियों, कॉलर झाड़ियों, वाशर, स्ट्रिप्स या विशेष डिजाइन
आकार मानक आकार में उपलब्ध है गुणवत्ता OEM
बंदरगाह शंघाई असर झाड़ी फैक्टरी मूल्य tiffany@viiplus.com
स्व-चिकनाई असर झाड़ी निर्माता https://www.viiplus.com/ वस्तु बुका सिंटिरिज़ादा फ्लैंगेडा
प्रमुखता से दिखाना निकला हुआ किनारा स्व-चिकनाई बियरिंग्स प्रमुखता से दिखाना निकला हुआ किनारा आस्तीन असर झाड़ी निर्माता
निकला हुआ किनारा असर झाड़ी विभिन्न डिजाइनों और विभिन्न सामग्रियों से फ्लेंज बियरिंग ड्राई स्लाइड बुशिंग बनाती है। ... और निकला निकला हुआ किनारा झाड़ियाँ निकला हुआ किनारा झाड़ियों (घुड़सवार), बोर व्यास डी पर निर्भर करता है: निकला हुआ किनारा व्यास
बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings
हाई लाइट

टेफ्लॉन निकला हुआ किनारा झाड़ी

,

मीट्रिक निकला हुआ किनारा आस्तीन असर

,

DIN1494 निकला हुआ किनारा आस्तीन असर

एक संदेश छोड़ें
उत्पाद विवरण

धातु-पॉलिमर विरोधी घर्षण सादा बियरिंग्स स्व-चिकनाई बियरिंग्स बेलनाकार PTFE कंक्रीट पंप | VSB-10


निकला हुआ किनारा झाड़ी, PTFE बुश - PTFE बुश निर्यातक, निर्माता, सेवा

1,झाड़ी के अंदर व्यास

आम तौर पर, झाड़ी के अंदर का व्यास उसके संभोग अक्ष के व्यास पर निर्भर करता है।

2,झाड़ी की लंबाई

झाड़ी की लंबाई दबाव-कंधे की सतह के आकार पर निर्भर करती है।झाड़ी जितनी लंबी होगी, सतह पर उतना ही कम दबाव, लंबे समय तक रहेगा
झाड़ी, झाड़ी पर भार अपेक्षाकृत कम होता है।लेकिन साथ ही, इसका परिणाम विचलन संपर्क या कम शीतलन दक्षता में हो सकता है और इस प्रकार छोटा हो सकता है
झाड़ी का सेवा जीवन।इसके विपरीत, यदि झाड़ी की लंबाई बहुत कम है, तो झाड़ी से चिकनाई वाला तेल जल्दी से निकल सकता है।इसलिए, यह शायद ही
एक ग्रीस फिल्म बनाता है और तदनुसार झाड़ी की क्षमता पर बहस होती है।

झाड़ियों, विशेष रूप से तेल चिकनाई वाली झाड़ियों पर एल/डी के प्रभाव की तुलना

लघु झाड़ी (डी>एल) तुलना आइटम लंबी झाड़ी (डी<एल)
छोटा तेल फिल्म पर बल महान
मज़बूत ठंडा करने की क्षमता कमज़ोर
बहुत अधिक नहीं हो सकता सतह का दबाव उच्च हो सकता है
उच्च धड़कन विचलन के खिलाफ सुरक्षा कम
कमज़ोर झाड़ी कठोरता मज़बूत
सप्ताह सदमे को अवशोषित करने की क्षमता मज़बूत
छोटा स्थान बड़ा

3,झाड़ी मोटाई

मानक समग्र स्व-चिकनाई झाड़ियों का मुख्य लाभ उनकी पतली दीवार की मोटाई के साथ है।मानक मोटाई 0.5 मिमी . हो सकती है2, 0.75 मिमी21.0 मिमी2,
1.5 मिमी2, 2.0 मिमी2, 2.5 मिमी2.

गैर-मानक ग्लाइडिंग झाड़ी के मोटाई डिजाइन में, डिजाइनर एसबी और डी के निम्नलिखित अनुपात से परामर्श कर सकता है।

ए) पतली दीवार मोटाई ग्लाइडिंग धातु झाड़ी के लिए, एसबी और डी के बीच का अनुपात 0.03 ~ 0.06 के बराबर होता है।

बी) पतली दीवार मोटाई ग्लाइडिंग धातु झाड़ी के लिए, एसबी और डी के बीच अनुपात 0.08 ~ 0.12 . के बराबर होता है

सी) प्लास्टिक ग्लाइडिंग झाड़ी के लिए, एसबी और डी के बीच का अनुपात 0.1 ~ 0.12 . के बराबर होता है

4,झाड़ी चम्फर

फिक्सिंग को आसान बनाने और विचलन भार से बचने के लिए, झाड़ी को उसकी लंबाई की दिशा में आंतरिक और बाहरी चम्फर्ड होना चाहिए।का आयाम
कक्ष निम्नलिखित रूप में दिखा रहे हैं।

दीवार की मोटाई बाहर चम्फर आयाम आंतरिक चम्फर आयाम
<0.5 गड़गड़ाहट पॉलिश गड़गड़ाहट पॉलिश
0.75 0.5 ± 0.3 x 20° 0.3+0.2 x 45°
1.0 0.6 ± 0.3 x 20° 0.3+0.2 x 45°
1.5 0.6 ± 0.3 x 20° 0.4+0.2 x 45°
2.0 1.2 ± 0.3x20 डिग्री 0.6+0.2 x 45°
2.5 1.8 ± 0.3x20 डिग्री 0.6+0.2 x 45°

तेल मुक्त स्नेहन असर श्रृंखला की विशेषताएं:

1, कोई तेल स्नेहन या कम तेल स्नेहन, ईंधन भरने के लिए इस्तेमाल नहीं किया जा सकता है या जगह को फिर से भरना मुश्किल है, रखरखाव या कम रखरखाव में इस्तेमाल किया जा सकता है।
2, पहनने के प्रतिरोध, घर्षण गुणांक, लंबी सेवा जीवन।
3, लोचदार-प्लास्टिक की सही मात्रा है, एक विस्तृत संपर्क सतह में वितरण को तनाव दे सकता है, असर क्षमता में सुधार कर सकता है।
4, स्थिर और गतिशील घर्षण गुणांक कम गति पर क्रॉल के समान है, ताकि यांत्रिक कार्य की सटीकता सुनिश्चित हो सके।
5, यांत्रिक कंपन को कम कर सकते हैं, शोर को कम कर सकते हैं, प्रदूषण को रोक सकते हैं, काम करने की स्थिति में सुधार कर सकते हैं।
6, ऑपरेशन के दौरान, एक स्थानांतरण फिल्म बना सकते हैं, पीसने वाले शाफ्ट की रक्षा में भूमिका निभा सकते हैं, कोई काटने वाली धुरी घटना नहीं।
7, पीसने वाले शाफ्ट कठोरता आवश्यकताओं के लिए, कम हैं, बुझती नहीं हैं और टेम्पर्ड शाफ्ट का उपयोग किया जा सकता है, जिससे संबंधित भागों के प्रसंस्करण को कम करना मुश्किल हो जाता है।







धातु-बहुलक विरोधी घर्षण सादा बियरिंग्स

  • रोल्ड ड्राई स्लाइडिंग बियरिंग्स (पीटीएफई)
  • स्टील + कांस्य पाउडर + पीटीएफई / फाइबर (डीयू)
  • लपेटा हुआ PTFE लाइनेड (रखरखाव मुक्त), स्व-चिकनाई वाला सादा या निकला हुआ किनारा बीयरिंग, जोर वॉशर और पट्टी, PTFE से भरा sintered कांस्य परत के साथ कार्बन स्टील खोल

डु झाड़ी आकार चार्ट



डु झाड़ी आकार चार्ट
  दी (मिमी) करो (मिमी) एसएफएल (मिमी) डीएफएल (मिमी) बी (मिमी) सहन करना शाफ़्ट सबसे बड़ा व्यास (मिमी) न्यूनतम व्यास (मिमी) अधिकतम निकासी (मिमी) न्यूनतम निकासी (मिमी)
BB0304DU 3 4.5 0.75 7 4 एच6 h6 3.048 3 0.054 0
BB0404DU 4 5.5 0.75 9 4 एच6 h6 4.048 4 0.056 0
BB0505DU 5 7 0.925 10 5 एच7 f7 5.055 4.99 0.077 0
BB0604DU 6 8 0.925 12 4 एच7 f7 6.055 5.99 0.077 0
BB0608DU 6 8 0.925 12 8 एच7 f7 6.055 5.99 0.077 0
BB0806DU 8 10 0.925 15 5.5 एच7 f7 ८.०५५ 7.99 0.083 0.003
BB0808DU 8 10 0.925 15 7.5 एच7 f7 ८.०५५ 7.99 0.083 0.003
BB0810DU 8 10 0.925 15 9.5 एच7 f7 ८.०५५ 7.99 0.083 0.003
BB1007DU 10 12 0.925 १८ 7 एच7 f7 10.058 9.99 0.086 0.003
BB1009DU 10 12 0.925 १८ 9 एच7 f7 10.058 9.99 0.086 0.003
BB1012DU 10 12 0.925 १८ 12 एच7 f7 10.058 9.99 0.086 0.003
BB1017DU 10 12 0.925 १८ 17 एच7 f7 10.058 9.99 0.086 0.003
BB1207DU 12 14 0.925 20 7 एच7 f7 १२.०५८ 11.99 0.092 0.006
BB1209DU 12 14 0.925 20 9 एच7 f7 १२.०५८ 11.99 0.092 0.006
BB1212DU 12 14 0.925 20 12 एच7 f7 १२.०५८ 11.99 0.092 0.006
BB1217DU 12 14 0.925 20 17 एच7 f7 १२.०५८ 11.99 0.092 0.006
BB1412DU 14 16 0.925 22 12 एच7 f7 १४.०५८ १३.९९ 0.092 0.006
BB1417DU 14 16 0.925 22 17 एच7 f7 १४.०५८ १३.९९ 0.092 0.006
BB1509DU 15 17 0.925 23 9 एच7 f7 १५.०५८ १४.९९ 0.092 0.006
BB1512DU 15 17 0.925 23 12 एच7 f7 १५.०५८ १४.९९ 0.092 0.006
BB1517DU 15 17 0.925 23 17 एच7 f7 १५.०५८ १४.९९ 0.092 0.006
BB1612DU 16 १८ 0.925 24 12 एच7 f7 १६.०५८ १५.९९ 0.092 0.006
BB1617DU 16 १८ 0.925 24 17 एच7 f7 १६.०५८ १५.९९ 0.092 0.006
बीबी१८१२डीयू १८ 20 0.925 26 12 एच7 f7 १८.०६१ १७.९९ 0.095 0.006
BB1817DU १८ 20 0.925 26 17 एच7 f7 १८.०६१ १७.९९ 0.095 0.006
BB1822DU १८ 20 0.925 26 22 एच7 f7 १८.०६१ १७.९९ 0.095 0.006
BB2012DU 20 23 1.45 30 11.5 एच7 f7 20.071 19.99 0.112 0.01
BB2017DU 20 23 1.45 30 16.5 एच7 f7 20.071 19.99 0.112 0.01
बीबी२०२२डीयू 20 23 1.45 30 २१.५ एच7 f7 20.071 19.99 0.112 0.01
BB2512DU 25 28 1.45 35 11.5 एच7 f7 २५.०७१ 24.99 0.112 0.01
BB2517DU 25 28 1.45 35 16.5 एच7 f7 २५.०७१ 24.99 0.112 0.01
BB2522DU 25 28 1.45 35 २१.५ एच7 f7 २५.०७१ 24.99 0.112 0.01
BB3016DU 30 34 1.95 42 16 एच7 f7 ३०.०८५ 29.99 0.126 0.01
BB3026DU 30 34 1.95 42 26 एच7 f7 ३०.०८५ 29.99 0.126 0.01
BB3516DU 35 39 1.95 47 16 एच7 f7 35.085 34.99 0.135 0.015
BB3526DU 35 39 1.95 47 26 एच7 f7 35.085 34.99 0.135 0.015
BB4016DU 40 44 1.95 53 16 एच7 f7 40.085 39.99 0.135 0.015
BB4026DU 40 44 1.95 53 26 एच7 f7 40.085 39.99 0.135 0.015
BB4516DU 45 50 2.45 58 16 एच7 f7 45.105 ४४.९९ 0.155 0.015
BB4526DU 45 50 2.45 58 26 एच7 f7 45.105 ४४.९९ 0.155 0.015

विशिष्ट आवेदन पत्र




Flanged Sleeve Bearing


कंक्रीट पंप सादा बियरिंग्स Gleitlager



Flanged Sleeve Bearing









विशेषताएं

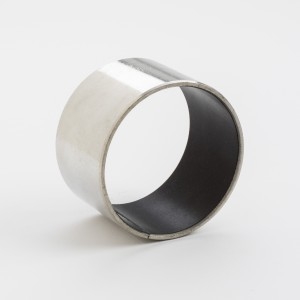

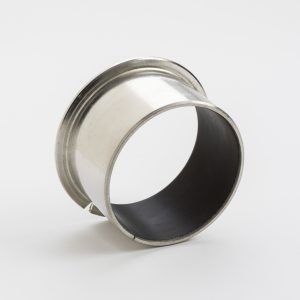

वीएसबी-10 स्व-चिकनाई बहुपरत समग्र झाड़ी

  • स्नेहक अनुप्रयोगों के लिए उपयुक्त झाड़ी सामग्री
  • स्व-चिकनाई वाली झाड़ियाँ शुष्क चलने की स्थिति में भार, गति और तापमान की एक विस्तृत श्रृंखला पर बहुत अच्छे पहनने और कम घर्षण प्रदर्शन की पेशकश करती हैं
  • रैखिक, दोलन और घूर्णन आंदोलनों के लिए उपयुक्त विरोधी घर्षण असर
  • सामग्री को पूरक स्नेहन के बिना संचालित करने के लिए डिज़ाइन किया गया है और स्नेहन मौजूद होने पर उत्कृष्ट प्रदर्शन करेगा।कम घर्षण, कम पहनने की दर, अच्छी स्लाइडिंग विशेषताएँ और बहुत कम अवशोषण इस सामग्री की कुछ विशेषताएं हैं।VSB-10 बुशिंग रोटरी, लीनियर और ऑसिलेटिंग मोशन को सपोर्ट करेगा।



संरचना





1. पीटीएफई / फाइबर मिश्रण मोटाई 0.01 ~ 0.03 मिमी।यह घूर्णन शाफ्ट के लिए संपर्क सतह है।PTFE परत के छोटे पक्ष और sintered कांस्य सामग्री एक ठोस स्नेहक फिल्म बनाने के लिए गठबंधन करती है, जो शाफ्ट को कोट करती है।

2. Sintered कांस्य पाउडर मोटाई 0.20 * 0.35 मिमी, पाउडर तांबे की एक विशेष संरचना स्टील बैकिंग के लिए थर्मल रूप से जुड़ी हुई है।यह संपर्क परत PTFE परत के लिए एक लंगर के रूप में कार्य करती है और थर्मल बिल्ड-अप को असर वाली सतहों से दूर करती है।


3. लो-कार्बन स्टील बैकिंग।झाड़ियों की नींव स्थापित करते हुए, स्टील बैक असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताओं को प्रदान करता है।





तकनीकी डेटा

कार्बन स्टील + कॉपर पाउडर + (पीटीएफई + पीबी + फिलर)

संरचना और संरचना

· धातु-बहुलक समग्र स्व-चिकनाई झाड़ी सामग्री
· स्टील बैक + पोरस ब्रॉन्ज सिंटर +
· PTFE + लेड



माइक्रोसेक्शन



DIN1494 / ISO3547 फ्लाइंग रैपिंग स्लीव आस्तीन झाड़ी 2

स्लाइडिंग परत
PTFE + लीड

झरझरा कांस्य सिंटर
स्टील बैकिंग





ऑपरेटिंग प्रदर्शन
सूखा आप बहुत अ
तेल lubricated अच्छा
तेल चिकनाई निष्पक्ष
पानी चिकनाई निष्पक्ष
प्रक्रिया द्रव चिकनाई निष्पक्ष

तकनीकी डेटा

मैक्स।भार स्थिर २५०एन/मिमी2
गतिशील 140N/मिमी2
मैक्स।स्पीड सूखा 2मी/से
स्नेहन >2मी/से
मैक्स।पीवी (सूखा) कम समय 3.6N/मिमी2*·एमएस
निरंतर 1.8N/मिमी2*·एमएस
अस्थायी। -195 ℃ ~ + 280 ℃
घर्षण गुणांक 0.03 ~ 0.20
ऊष्मीय चालकता 42W (एम · के)-1
ताप विस्तार प्रसार गुणांक 11*10-6-1






उपलब्धता




मानक आयामों में उपलब्ध असर फॉर्म
· बेलनाकार झाड़ियाँ
· निकला हुआ किनारा
· थ्रस्ट वाशर
· निकला हुआ वाशर
· स्लाइडिंग प्लेट



Plastic Plain Bearings







अपना शुरू करें
परियोजनाएक एप्लीकेशन इंजीनियर के साथ

डीयू झाड़ी, डीयू असर, लाइन असर, पीटीएफ लेपित झाड़ी, डीएक्स बुश, डीएक्स असर

VIIPLUS ग्राहकों के लिए सभी प्रकार के इलेक्ट्रॉनिक नमूने प्रदान करें, मेटल-पॉलिमर कम्पोजिट बियरिंग्स कैटलॉग!

बुशिंग्स, लुब्रिकेटेड बियरिंग्स, कम्पोजिट बियरिंग्स, मेटल बियरिंग्स, कंप्रेसर बियरिंग्स, मेटल-पॉलीमर, फिलामेंट वाउंड, प्लेन बियरिंग्स, फ्लेंज बियरिंग्स, पॉलिमर बियरिंग्स, फ्लेंज बुशिंग्स, पंप बियरिंग्स, फ्लैंग्ड बुश, थ्रस्ट प्लेट्स, इंडस्ट्रियल बियरिंग्स
 self lubricating bronze bushing

विप्लस उत्पादों का व्यापक रूप से सभी औद्योगिक क्षेत्रों में उपयोग किया जाता है

हाइड्रोलिक और वायवीय उद्योगों में व्यापक रूप से उपयोग किया जाता है, फोर्जिंग मशीन टूल उद्योग, प्लास्टिक मशीनरी उद्योग, मशीनरी उठाने और संभालने, बंदरगाह मशीनरी, कार्यालय, फिटनेस मशीनरी, कपड़ा मशीनरी, खाद्य पैकेजिंग, मशीनरी भरने, रासायनिक मशीनरी, मुद्रण और पैकेजिंग, कागज बनाने की मशीनरी, ऑटोमोबाइल, रेलवे स्टीम इंजन, जहाज निर्माण उद्योग, प्रेस, धातुकर्म मशीनरी, निर्माण मशीनरी, आदि।
