ब्रांड नाम: | REPLACE OILLESS BEARINGS |
मॉडल संख्या: | बसने की तरह उड़ान भरते हुए |
एमओक्यू: | बातचीत योग्य |
कीमत: | Competitively Priced vs POM, Provides Lubricating Bush |
भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
आपूर्ति करने की क्षमता: | Flanged कांस्य झाड़ियों, कांस्य जोर वाशर, स्वयं चिकनाई कांस्य झाड़ियों |

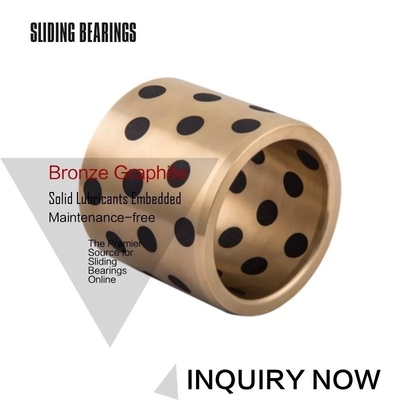

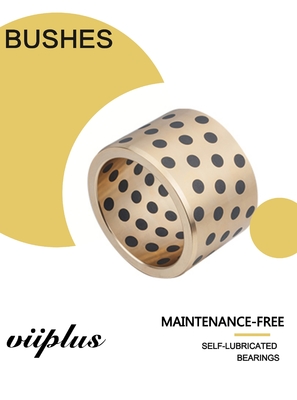

प्लेट ऑयल ग्रूव्स के साथ C86300 430B मैंगनीज कास्ट ब्रॉन्ज फ्लैंग्ड ग्रेफाइट बुशिंग बेयरिंग एक उच्च-प्रदर्शन घटक है जिसे मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। C86300 मैंगनीज कास्ट ब्रॉन्ज से निर्मित, यह उत्कृष्ट पहनने के प्रतिरोध और स्थायित्व प्रदान करता है। फ्लैंग्ड डिज़ाइन अतिरिक्त स्थिरता और समर्थन प्रदान करता है, जबकि ग्रेफाइट इंसर्ट बेयरिंग के स्नेहन गुणों को और बढ़ाता है और घर्षण को कम करता है। प्लेट ऑयल ग्रूव्स प्रभावी रूप से स्नेहक वितरित करते हैं, जिससे सुसंगत और विश्वसनीय प्रदर्शन सुनिश्चित होता है। यह बुशिंग बेयरिंग मशीनरी, पावर ट्रांसमिशन और बहुत कुछ सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
VIIPLUS इंटरनेशनल प्रीमियम कांस्य प्लग्ड ग्रेफाइट बुशिंग का निर्माण करता हैhttps://viiplus.comचीन में खनन कार्यों के लिए। गुणवत्ता और परिशुद्धता के साथ, आप हमारे भी पा सकते हैंस्व-स्नेहन बीयरिंग और स्लाइडिंग बीयरिंग, कांस्य बुशिंगउसी मजबूती और इंजीनियर्ड विशेषताओं के साथ जिसकी आप उम्मीद करेंगे। असाधारण फिट और स्थायित्व के साथग्रेफाइट कांस्य बुशिंग, अपनी मशीन पर अभूतपूर्व घंटे प्राप्त करने की उम्मीद करें।ronze झाड़ी निर्माताओं सूची ऑनलाइन
आप यहां नवीनतम डाउनलोड तक पहुंच सकते हैं। पर क्लिक करेंठोस कांस्य झाड़ी प्लग ग्रेफाइट बुशिंग.pdf...फ़ाइल प्रदर्शित करने के लिए कैटलॉग प्रतीक, और स्व-स्नेहन झाड़ी बीयरिंग कैटलॉग फ़ाइल डाउनलोड करें।
रासायनिक आवश्यकताएँ | ||||||||||||
ताँबा मिश्र धातु यूएनएस नं. |
संरचना, % अधिकतम, सिवाय जैसा कि संकेत दिया गया है | |||||||||||
निकल | ||||||||||||
ताँबा | टिन | नेतृत्व करना | जस्ता | लोहा | शामिल | अल्युमीनियम | मैंगनीज | सुरमा | गंधक | फास्फोरस | सिलिकॉन | |
कोबाल्ट | ||||||||||||
सी86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0ए | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
सी90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
सी91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
सी91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
सी93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
ए तांबा न्यूनतम निर्धारित करने में, तांबा की गणना तांबा + निकल के रूप में की जा सकती है। | ||||||||||||
बी निरंतर कास्टिंग के लिए, फॉस्फोरस अधिकतम 1.5% होगा। | ||||||||||||
सी स्टील-बैक के लिए उपयोग किए जाने पर लोहा अधिकतम 0.35% होना चाहिए। |

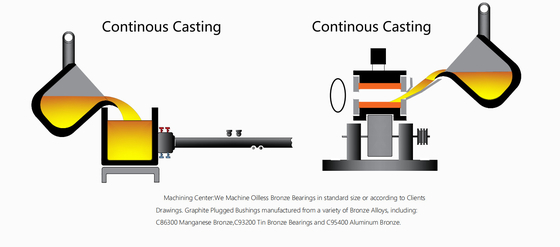

निरंतर ढलाई ढलाई की एक उन्नत विधि है जिसमें पिघली हुई धातु को लगातार एक विशेष धातु के सांचे में डाला जाता है जिसे मोल्ड कहा जाता है। ठोस (आवरण वाली) ढलाई को लगातार सांचे के दूसरे सिरे से बाहर निकाला जाता है। निरंतर ढलाई का विकास चीन के धातुकर्म उद्योग की संरचना को अनुकूलित करने का एक महत्वपूर्ण साधन है, जो चीन के धातु सामग्री उत्पादन की कम दक्षता और उच्च खपत को मौलिक रूप से बदल देगा, और उत्पाद संरचना के विकास को विशेषज्ञता की दिशा में बढ़ावा देगा। उन्नत निरंतर कास्टिंग प्रौद्योगिकियों का विकास, जैसे कि निकट-अंतिम निरंतर कास्टिंग, एकल क्रिस्टल निरंतर कास्टिंग, उच्च दक्षता वाली निरंतर कास्टिंग और निरंतर कास्टिंग बिलेट की गर्म चार्जिंग, बहुत सक्रिय होगी, और नई सामग्रियों की एक श्रृंखला के विकास को बढ़ावा देगी।
केन्द्रापसारक कास्टिंग तरल धातु को तेजी से घूमने वाले सांचे में डालने की एक तकनीक और विधि है, जिससे सांचे को भरा जाता है और कास्टिंग बनाई जाती है। केन्द्रापसारक गति के कारण, तरल धातु रेडियल दिशा में सांचे को अच्छी तरह से भर सकती है और कास्टिंग की मुक्त सतह बना सकती है। बेलनाकार आंतरिक छेद बिना कोर के प्राप्त किया जा सकता है। तरल धातुओं से गैसों और समावेशन को हटाने में मदद करता है। धातु की क्रिस्टलीकरण प्रक्रिया को प्रभावित करता है, इस प्रकार कास्टिंग के यांत्रिक और भौतिक गुणों में सुधार करता है।
ठोस ग्रेफाइट स्नेहन के साथ। विभिन्न सामग्री विनिर्देश, मानक और विशेष आकार भी उपलब्ध हैं।
– रखरखाव मुक्त (स्वयं स्नेहन)
– भारी लोड अनुप्रयोगों के लिए उपयुक्त
– अत्यधिक तापमान को सहन कर सकता है
- लंबा जीवनकाल
– बिना किसी ओएल के लंबे समय तक काम कर सकता है
– अत्यधिक उच्च भार क्षमता, अच्छा एंटी-वियर और कम घर्षण
– कम गति और उच्च भार के लिए विशेष रूप से उपयुक्त
- प्रत्यागामी, दोलन या आंतरायिक गति के लिए उपयुक्त जहां तेल की फिल्म का निर्माण करना कठिन होता है
– अच्छा रासायनिक प्रतिरोधी और जंग रोधी विशेषताएँ
-40℃-+300℃ तक के तापमान की विस्तृत रेंज में इस्तेमाल किया जा सकता है

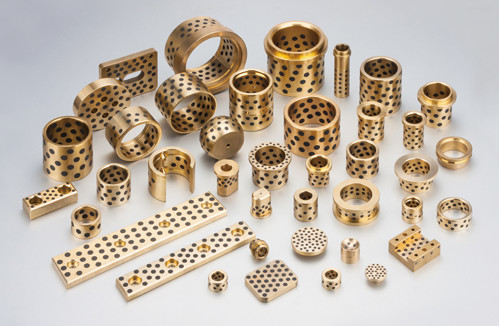

ऑर्डर करने के लिए बनाए गए असर फॉर्म:
सीधी बुशिंग
फ्लैंज बुशिंग
प्लेटें पहनें
जोर से धोनेवाला
कांस्य कोई ग्रेफाइट नहीं
कांस्य w/ग्रेफाइट
कस्टम बुशिंग: विशेष भागों के अनुसार
आईएसओ, दीन या ग्राहक डिजाइन, विशेष मिश्र धातु.
स्व-स्नेहन बुशिंग का उपयोग डाई सेट, धातु मुद्रांकन डाई, मोल्ड, विशेष मशीनों और सभी प्रकार के भारी उपकरणों में किया जाता है।
इस तरह के C86300 स्लाइडिंग बियरिंग और बुशिंग को शुष्क, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण में लगाया जा सकता है जब कोई तेल पेश नहीं किया जा सकता है। इसका व्यापक रूप से ऑटोमोटिव उत्पाद लाइन, जल इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योग, क्रमिक कास्टिंग मशीन, धातु विज्ञान उद्योग में स्टील रोलर्स, खनिज मशीनों, जहाजों, टर्बो जनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनों में उपयोग किया जाता है...हाइड्रोलिक सिलेंडर कास्टिंग कांस्य निकला हुआ किनारा असरठोस स्नेहक के साथ उत्पादों का व्यापक रूप से निरंतर कास्टिंग मशीनों, खनन मशीनरी, जहाजों, गैस टर्बाइन आदि में उपयोग किया जाता है।
सामग्री संख्या | वीएसबी-जेडीबी (600#) | वीएसबी-जेडीबी (600#एस1) | वीएसबी-जेडीबी (600#S2) | वीएसबी-जेडीबी (600#S3) | वीएसबी-जेडीबी (600#एस4) | वीएसबी-जेडीबी (एचटी250) | वीएसबी-जेडीबी (जीसीआर15) |
---|---|---|---|---|---|---|---|
रासायनिक संरचना | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | एचटी250 | जीसीआर15 |
घनत्व(ग्राम/सेमी³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
कठोरता(एचबी) | >210 | 250 से अधिक | >150 | 70 से अधिक | >80 | >190 | एचआरसी>58 |
तन्य शक्ति (N/mm²) | 750 से अधिक | 800 से अधिक | 800 से अधिक | 200 से अधिक | 260 से अधिक | 250 से अधिक | >1500 |
बढ़ाव (%) |
>१२ | >८ | >15 | >१० | >८ | >५ | >15 |
रैखिक विस्तार गुणांक | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
परिचालन तापमान(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
अधिकतम गतिशील भार(एन/मिमी²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
अधिकतम रेखीय वेग (मी/मिनट) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
अधिकतम पीवी मान स्नेहन (एन/मिमी²*मी/मिनट) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
स्थायी संपीड़न विरूपण की मात्रा 300एन/मिमी² |
<0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
सीधी आस्तीन | ||
डी | डी | एल |
8 | 4 | 12 |
10 | 5 | 15 |
12 | 6 | 19 |
15 | 8एस | 17 |
15 | 8 | 24 |
19 | 10 | 29 |
21 | 12 | 30 |
23 | १३ | 32 |
28 | 16 | 37 |
32 | 20 | 42 |
40 | 25 | 59 |
45 | 30 | 64 |
52 | 35 | 70 |
60 | 40 | 80 |
80 | 50 | 100 |
90 | 60 | 110 |
विस्तारित सीधी आस्तीन | ||
डी | डी | एल |
8 | 4 | 23 |
10 | 5 | 29 |
12 | 6 | 35 |
15 | 8 | 45 |
19 | 10 | 55 |
21 | 12 | 57 |
23 | १३ | 61 |
28 | 16 | 70 |
32 | 20 | 80 |
40 | 25 | 112 |
45 | 30 | 123 |
52 | 35 | 135 |
60 | 40 | 154 |
80 | 50 | 192 |
90 | 60 | 211 |
VIIPLUS कलाकारों की एक पूरी श्रृंखला प्रदान करता हैकांस्य बियरिंग्स तेल खांचे और ग्रीस खांचेऔर स्लाइड प्लेटें.कास्ट कांस्य आस्तीन बीयरिंग, निकला हुआ किनारा बीयरिंग, और कस्टम पार्ट्स तेल खांचे या ग्रीस खांचे के साथ उपलब्ध हैं। ग्रेफाइट से भरे खांचे या ग्रेफाइट प्लग के साथ रखरखाव-मुक्त स्व-चिकनाई कांस्य बीयरिंग उपलब्ध हैं।
C86300 कांस्य bushings और कास्टिंग कांस्य उत्पादों / चीन से निर्माता - आत्म स्नेहन बीयरिंग - मानक घटकों
धातुकर्म मशीनरी के लिए आस्तीन और निकला हुआ कांस्य झाड़ीखनन मशीनरी, इंजेक्शन मोल्ड मशीनें, जहाज निर्माण एयरोस्पेस, समुद्री, टरबाइन, गैस टरबाइन, ऑटोमोटिव पंच मोल्डिंग उद्योग आदि
ऑर्डर करने के लिए बनाए गए फ्लैंज्ड बेयरिंग फॉर्म: विशेष आयामों में मानक फॉर्म, थ्रस्ट वॉशर, फ्लैंज्ड थ्रस्ट वॉशर, हाफ-बेयरिंग, स्टैम्पिंग या डीप ड्राइंग द्वारा प्राप्त विशेष आकार, अनुकूलित बेयरिंग डिज़ाइन
मैंगनीज कांस्य जीट्राफाइट कांस्य बुशिंगजैसे कि C86300 कांस्य बुश मानक, बहुत अधिक भार और गति के तहत आवेदन। हालांकि, स्लाइडिंग बेयरिंग अनुप्रयोगों के लिए विश्वसनीय स्नेहन की आवश्यकता होती है। उत्कृष्ट यांत्रिक गुणों के अलावा, इन मिश्र धातुओं में अच्छा संक्षारण प्रतिरोध होता है। C86300 में शामिल है C86300 में तांबा, मैंगनीज, एल्यूमीनियम और लोहे का संयोजन इसकी तन्य शक्ति को बढ़ाता है
o 110,000 से अधिक के.एस.आई.
ग्रेफाइट प्लग्ड कास्ट कांस्य स्व-लुब्रिकेटेड उच्च तापमान और भारी भार के लिएग्रेफाइट प्लग्ड कास्ट कांस्य स्व-लुब्रिकेटेड उच्च तापमान और भारी भार के लिए
विवरण:सी86300पीतलस्व-स्नेहन बियरिंगनिर्मित ग्रेफाइट प्लग के साथ उच्च शक्ति पीतल स्लाइडिंग बीयरिंग। दो से अधिक तत्वों से बने मिश्र धातुओं की एक किस्म को कहा जाता हैविशेष पीतलजैसे एल्यूमीनियम, सीसा, टिन, मैंगनीज, निकल, लोहा, सिलिकॉन तांबा मिश्र धातु, उच्च शक्ति पीला तांबा उनमें से एक है। उच्च शक्ति और कठोरता, रासायनिक जंग के लिए उच्च प्रतिरोध।

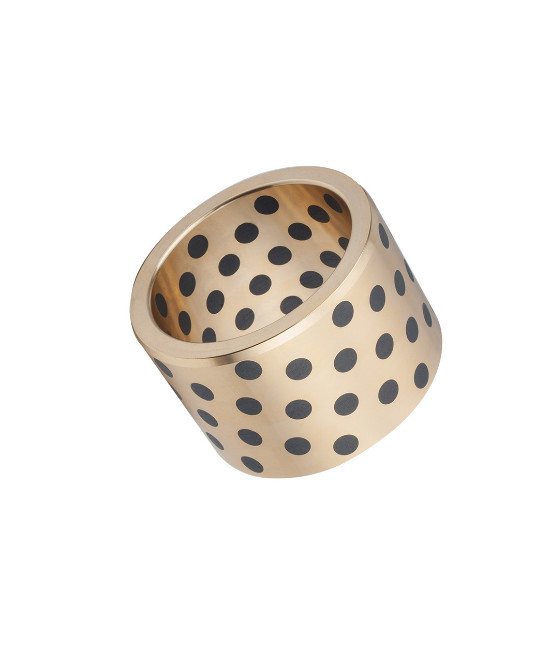

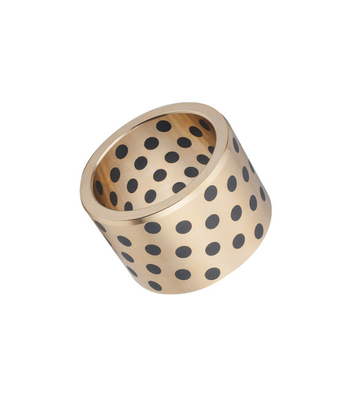

VIIप्लसचीन ग्रेफाइट कांस्य बियरिंग्सयह भारी भार वाले अनुप्रयोगों के लिए एक तांबा-आधारित स्व-स्नेहन बियरिंग है, जिसमें ठोस स्नेहक प्लग अंतर्निहित होते हैं।
VIIPLUS स्व-चिकनाई बीयरिंग समाधानों के लिए विशेष इंजीनियरिंग, डिजाइन, विनिर्माण और सहायता सेवाएं प्रदान करता है। इंजीनियरों और कुशल कारीगरों की हमारी अनुभवी टीम लगातार बेहतरीन उत्पाद प्रदान करती है, जो सभी प्रकार के उद्योग की ग्राहक आवश्यकताओं को पूरा करती है। हम अपने बुशिंग उत्पादों और सेवाओं को समय पर लगातार वितरित करके अपने ग्राहकों की अपेक्षाओं को पूरा करने या उससे अधिक करने का प्रयास करते हैं।
सामग्री:CuZn25Al5Mn4Fe3
ठोस बुशिंग, कांस्य सहित स्नेहक प्लग्स, DIN 1850/ISO 4379, रखरखाव-मुक्त | |||
टेक्निकल डिटेल | |||
विशिष्ट भार क्षमता स्थैतिक | 150 [एन/मिमी2] | तापमान तनाव | - 100 [°C] से + 300 [°C] |
विशिष्ट भार क्षमता गतिशील | 100 [एन/मिमी2] | ||
स्लाइडिंग गति | ≤ 0.3 से 1.0 [मी/सेकेंड] | अधिकतम पी.वी.-मान | 1.5 [एन/मिमी² xमी/से] |
घर्षण मान | 0.03 [µ] से 0.2 [µ] चिकनाई/शुष्क | कठोरता | 190-220 एचबी |
सामग्री | |||
सामग्री का समर्थन करें | CuZn25Al5 | अन्य सामान्यतः प्रयुक्त कांस्य मिश्रधातु | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
स्लाइडिंग परत | ठोस स्नेहक सतह: लगभग 25-30% | ||
सहनशीलता विवरण | |||
आवास Ø | एच7 | शाफ्ट सहिष्णुता | f7 या h6 |
माउंटिंग के बाद बुशिंग इनर-Ø | कृपया हमारे बिक्री इंजीनियरों से परामर्श करें, मानक वितरित सहिष्णुता: r6 या E7 | ||
शाफ्ट सामग्री | |||
शाफ्ट की कठोरता कांस्य मिश्र धातु की तुलना में कम से कम 70-100HB अधिक होनी चाहिए। | |||
सतह खुरदरापन ≤ Ra 0.8 | |||
गुण | |||
यह उच्चतम परिचालन मांगों को पूरा करता है और शॉक लोड के लिए उपयुक्त है। मिश्र धातु के आधार पर, यह संक्षारण प्रतिरोधी है और लंबे जीवन काल के साथ अत्यधिक घिसाव प्रतिरोधी भी है। | |||
एप्लिकेशन की सीमा | |||
क्रेन, खनन मशीनें, निर्माण मशीनरी, अपतटीय और समुद्री अनुप्रयोग, इस्पात संयंत्र, जल विद्युत और जल यांत्रिक | |||
रखरखाव | |||
यह एक रखरखाव-मुक्त बियरिंग सामग्री है, लेकिन "रनिंग-इन" प्रक्रिया के लिए प्रारंभिक ग्रीसिंग अनिवार्य है। लिथियम एजिंग-प्रतिरोधी ग्रीस का उपयोग किया जाना चाहिए। | |||
माउंटिंग सलाह | |||
आवास | चैम्फर न्यूनतम 1.5 मिमी x 15-45°, आसान बुशिंग संरेखण के लिए | ||
शाफ़्ट | शाफ्ट को आसानी से डालने के लिए 5 मिमी x 15° चैम्फर | ||
छोटे व्यास के लिए, दबाने से पहले OD को ग्रीस किया जाना चाहिए। | |||
बड़े व्यास के लिए फ्रीज़ फिटिंग के लिए सूखी बर्फ का उपयोग किया जाना चाहिए। |
वीएसबी-50ठोस स्नेहन बियरिंगपीतल को मजबूत करके बनाया जाता है जिसमें अच्छा शारीरिक प्रदर्शन और कास्टिंग के लिए अच्छी क्षमता होती है। इसके अलावा, पीतल की सामग्री में हवा, ताजे पानी और समुद्री पानी में बहुत अच्छी एंटी-इरोशन क्षमता होती है। सतह को नियमित रूप से और बारीक तरीके से सॉकेट के साथ मशीनीकृत किया जाता है जिसमें विशेष ठोस स्नेहक भरा जाता है। उत्पाद का व्यापक रूप से लगातार कास्टिंग और रोलिंग मशीनों, खान-शोषण उपकरणों, जहाजों, भाप इंजन आदि पर उपयोग किया जाता है। ठोस स्नेहक कास्टिंग एल्यूमीनियम कांस्य बियरिंग बुशिंग।
श्रेणी |
50# |
50एस1 |
50एस2 |
50एस3 |
650एस5 |
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
कठोरता |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
तन्यता ताकत |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
नम्य होने की क्षमता |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
बढ़ाव |
≥12 |
≥13 |
≥10 |
≥5 |
≥८ |
गुणांक ओ रैखिक विस्तार |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
अधिकतम तापमान |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
अधिकतम गति (शुष्क) |
15 |
10 |
20 |
10 |
15 |
एन/मिमी²*मी/सेकेंड(स्नेहन) |
200 |
60 |
60 |
80 |
200 |
संपीड़न विरूपण |
< 0.01 मिमी |
< 0.05मिमी |
< 0.04मिमी |
< 0.05मिमी |
< 0.005मिमी |
उत्पाद सं. |
रासायनिक संरचना |
||||||||
वीएसबी-50 |
घन |
जिंक |
अल |
फ़े |
एम.एन. |
हाँ |
नी |
एस.एन. |
पंजाब |
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
क्या आप हमारे उत्पादों में रुचि रखते हैं? एक उद्धरण का अनुरोध करें:टिफ़नी@viiplus.com
