| ब्रांड नाम: | viiplus.com |
| मॉडल संख्या: | बायमेटल स्प्लिट गैप बुश |
| एमओक्यू: | 500 Piece / Pieces |
| कीमत: | Oilless Bushes Factory Price |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |
लिपटे हुए कंपोजिट द्विधातु बेयरिंग, जिसमें तांबे या टिन प्लेटेड स्टील बैकिंग और CuPb10Sn10 या CuSn6Zn6P की कांस्य परत है, औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में असाधारण प्रदर्शन और स्थायित्व प्रदान करते हैं।
स्टील बैकिंग ताकत और आयामी स्थिरता प्रदान करता है, जबकि तांबे या टिन की प्लेटिंग जंग प्रतिरोध और बैकिंग और कांस्य परत के बीच आसंजन को बढ़ाता है। कांस्य परत, स्वयं, wh CuPb10Sn10 या CuSn6Zn6P, बेहतर पहनने का प्रतिरोध, उच्च भार-वहन क्षमता और उत्कृष्ट स्लाइडिंग गुण प्रदान करता है।
CuPb10Sn10 कांस्य एक सीसा-टिन मिश्र धातु है जिसमें अच्छी मशीनिंग क्षमता, उच्च लचीलापन और उत्कृष्ट स्लाइडिंग गुण हैं। इसका उपयोग उन अनुप्रयोगों में व्यापक रूप से किया जाता है जिनमें उच्च स्तर के पहनने के प्रतिरोध और भार-वहन क्षमता की आवश्यकता होती है।
दूसरी ओर, CuSn6Zn6P कांस्य, एक फास्फोरस युक्त टिन मिश्र धातु है जो असाधारण शक्ति, कठोरता और पहनने का प्रतिरोध प्रदान करता है। यह उन अनुप्रयोगों के लिए उपयुक्त है जिनमें उच्च भार-वहन क्षमता और अच्छे संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
इन द्विधातु बेयरिंग का लिपटे हुए समग्र निर्माण आसान स्थापना और प्रतिस्थापन की अनुमति देता है, साथ ही स्टील बैकिंग और कांस्य परत के बीच एक सुरक्षित और विश्वसनीय बंधन प्रदान करता है। सामग्री और निर्माण तकनीकों का यह संयोजन ऐसे बेयरिंग का परिणाम है जो भारी मशीनरी, ऑटोमोटिव घटकों और अन्य मांग वाले वातावरण सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।
चीन से बने ऑर्डर पर लिपटे हुए समग्र स्लाइडिंग बेयरिंग कॉपर या टिन प्लेटेड स्टील कांस्य DIN 1494 / ISO 3547 द्विधातु CuPb10Sn10 या CuSn6Zn6Pb3 सामग्री विशेष आयाम अनुरोध पर उपलब्ध हैं। स्नेहन जेब और तेल छेद के साथ।
सामग्री :स्टील तांबे से प्लेटेड या टिन से प्लेटेड स्लाइडिंग लेयरCuPb10Sn10
द्विधातु बुशिंग एक कम रखरखाव वाला बुशिंग मटेरियल है। स्थापना के दौरान एक प्रारंभिक ग्रीसिंग आवश्यक है, उसके बाद तेल या ग्रीस के साथ आवधिक ग्रीसिंग अनिवार्य है।
आवास ØH7
माउंटिंग के बाद बुशिंग इनर-ØH9
शाफ्ट सहिष्णुताf7 से h8
Jf-800 द्विधातु बेयरिंग एक प्रकार का स्टील-कॉपर मिश्र धातु उत्पाद है जो CuPb10Sn10 या CuSn6Zn6Pb3 सामग्री से बना है जो कम कार्बन स्टील प्लेट की सतह पर सिंटर किया गया है। यह उत्पाद डबल मिश्र धातु बेयरिंग की सबसे मजबूत असर क्षमता है, भारी शुल्क वाले वाहनों की बैलेंस ब्रिज बुशिंग, सभी इस उत्पाद का उपयोग करते हैं। यह उच्च भार और कम गति के साथ एक बहुत ही बहुमुखी बेयरिंग है।
स्थापना स्लाइडिंग बेयरिंग, कांस्य Gleitlager - स्नेहन जेब के साथ कस्टमाइज्ड उच्च गुणवत्ता वाला ऑयलीलेस JF800 द्विधातु मेटल बुशिंग
ट्रैक रोलर्स, निर्माण मशीनें, क्रेन निर्माण, कृषि मशीनें (प्रभाव लोडिंग)
|
सामग्री
|
स्टील + CuPb10Sn10
|
|
विशिष्ट अनुप्रयोग
|
ऑटोमोबाइल इंजन, इंजीनियरिंग और कृषि मशीनरी, भारी शुल्क निर्माण मशीनरी आदि की कनेक्टिंग रॉड।
|
|
अधिकतम गतिशील भार
|
140N/mm²
|
|
अधिकतम लाइन स्पीड (ग्रीस)
|
2.5m/s
|
|
अधिकतम PV मान सीमा (ग्रीस)
|
2.8N/mm².m/s
|
|
घर्षण गुणांक (ग्रीस)
|
0.05~0.15
|
|
अधिकतम लाइन स्पीड (तेल)
|
5m/s
|
|
अधिकतम PV मान (तेल)
|
10N/mm².m/s
|
|
घर्षण गुणांक (तेल)
|
0.04~0.12
|
|
अधिकतम कार्य तापमान
|
ग्रीस 150ºC, तेल 250ºC
|
|
मैचिंग एक्सिस
|
कठोरता ≥53HB, खुरदरापन Ra=0.32~0.63
|
|
मिश्र धातु परत कठोरता
|
60-90HB
|
|
थर्मल चालकता
|
47W/mk
|
|
रैखिक विस्तार का गुणांक
|
18×10-6/K
|
|
हम इस तालिका से बाहर होने पर ग्राहकों के विशेष अनुरोध के अनुसार भी विकास कर सकते हैं
|
|

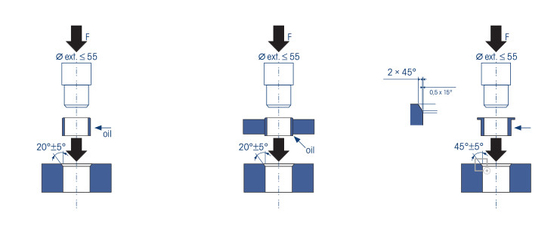

आवास: माउंटिंग बेवेल मिनट। 1.5 मिमी x 15-45° शाफ्ट: माउंटिंग बेवेल 5 मिमी x 15°, किनारे गोल एक पर्याप्त बल फिटिंग मैंड्रेल का अनुप्रयोग उचित है। माउंटिंग करते समय बाहरी सतह का ग्रीस स्नेहन आवश्यक हो सकता है। ग्लूइंग: चिपकने वाला स्लाइडिंग सतह के संपर्क में नहीं आना चाहिए!
स्थापना कांस्य gleitlager स्लाइडिंग बेयरिंग
स्लाइडिंग बेयरिंग को एक मशीनीकृत आवास “H7“ में दबाकर स्थापित किया जाता है।
• एक कोण पर एक सम्मिलन बेवेल बनाएं, और भागों को साफ करें और डिबुर करें
इकट्ठे होने के लिए
• स्थापना से पहले स्लाइडिंग बेयरिंग की बाहरी सतह को चिकनाई दें
• स्थापना स्थान और केंद्रण अक्ष के बीच अक्षीयता की जाँच करें
स्लाइडिंग बेयरिंग का
• यदि दो स्लाइडिंग बेयरिंग की आवश्यकता है, तो इन्हें संरेखित किया जाना चाहिए
• उपयुक्त आयामों के साथ एक काउंटर मैंड्रेल का प्रयोग करें
इसकी सतह पर। घर्षण को प्रभावी ढंग से कम करने के लिए, इसकी मिश्र धातु की सतह को आसान तेल भंडारण के लिए बॉल के आकार के तेल सॉकेट के साथ मशीनीकृत किया जा सकता है। जब आवश्यक हो, तो इसे स्टील बैक पर तांबे या टिन से प्लेट किया जा सकता है। इसे मध्यम भार की स्थितियों में मध्यम या उच्च रनिंग बेलोसिटी और भारी प्रभाव भार वाली स्थितियों में लागू किया जा सकता है। यांत्रिक अनुप्रयोगों में, VIIPLUS BIMETAL BRONZE GLEITLAGER का उपयोग गैस इंजन की कनेक्टिंग रॉड स्तर पर लिपटे हुए बुश, थ्रस्ट वॉशर और बुश बनाने के लिए किया जाता है।
लिपटे हुए समग्र स्लाइडिंग बेयरिंग
कॉपर-प्लेटेड या टिन-प्लेटेड स्टील / कांस्य
कम रखरखाव
स्नेहन जेब के साथ
उच्च भार क्षमता और दोलन गति के लिए, साथ ही खुरदरे संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबे समय तक स्नेहन।
सहायक सामग्रीस्टील कॉपर-प्लेटेड / टिन-प्लेटेड
स्लाइडिंग लेयरCuPb10Sn10
विशिष्ट भार क्षमता स्थिर≤ 250 [N/mm2]
विशिष्ट भार क्षमता गतिशील≤ 140 [N/mm2]
स्लाइडिंग स्पीड≤ 2,5. [m/s] ≤ 5 [m/s] तेल से चिकनाई हुई
रीबंग्सवर्ट **0.04 [µ] से 0.12 [µ] स्नेहन पर निर्भर करता है
तापमान तनाव– 40 [°C] से + 250 [°C]
अधिकतम PV-मान2.8 [N/mm² x m/s]
प्रतिशत संपर्क क्षेत्र > 75 [%]
एक कम रखरखाव वाला समग्र स्लाइडिंग बेयरिंग है, लेकिन प्राथमिक स्नेहन आवश्यक है। तेल या ग्रीस स्नेहन संभव है। ठोस स्नेहक भंडारण के कारण, स्नेहन समाशोधन न्यूनतम तक कम हो जाते हैं!
|
d
|
D
|
( h8)
|
(H7)
|
H7
|
दीवार की मोटाई
|
तेल छेद
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
मिनट
|
अधिकतम
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
||||||||
|
10
|
12
|
10-0.022
|
12+0.018
|
+0.148
+0.010 |
0.995
|
0.935
|
4
|
0.5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14+0.018
|
1210
|
1215
|
1220
|
|
|
|
|
|
||||||
|
14
|
16
|
14-0.027
|
16+0.018
|
1410
|
1415
|
1420
|
|
|
|
|
|
||||||
|
15
|
17
|
15-0.027
|
17+0.018
|
1510
|
1515
|
1520
|
|
|
|
|
|
||||||
|
16
|
18
|
16-0.027
|
18+0.018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
||||
|
18
|
20
|
18-0.027
|
20+0.021
|
+0.151
+0.010 |
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|||||
|
20
|
23
|
20-0.033
|
23+0.021
|
+0.181
+0.020 |
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|||
|
22
|
25
|
22-0.033
|
25+0.021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|||||
|
24
|
27
|
24-0.033
|
27+0.021
|
1.0
|
0.5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
||||
|
25
|
28
|
25-0.033
|
28+0.021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
||||||
|
26
|
30
|
26-0.033
|
30+0.021
|
+0.205
+0.030 |
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|||
|
28
|
32
|
28-0.033
|
32+0.025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
||||||
|
30
|
34
|
30-0.033
|
34+0.025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
||||
|
32
|
36
|
32-0.039
|
36+0.025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
||||||
|
35
|
39
|
35-0.039
|
39+0.025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
||||||
|
38
|
42
|
38-0.039
|
42+0.025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|||||
|
40
|
44
|
40-0.039
|
44+0.025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
||||||
|
d
|
D
|
(h8)
|
(H7)
|
H7
|
दीवार की मोटाई
|
तेल छेद
|
f1
|
f2
|
L 0
-0.40 |
||||||||
|
मिनट
|
अधिकतम
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
||||||||
|
45
|
50
|
45-0.039
|
50+0.025
|
+0.205
+0.030 |
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
|
50
|
55
|
50-0.039
|
55+0.030
|
+0.210
+0.030 |
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|||||
|
55
|
60
|
55-0.046
|
60+0.030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
||||||
|
60
|
65
|
60-0.046
|
65+0.030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
||||||
|
65
|
70
|
65-0.046
|
70+0.030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
||||||
|
70
|
75
|
70-0.046
|
75+0.030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
||||||
|
75
|
80
|
75-0.046
|
80+0.030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|||||
|
80
|
85
|
80-0.046
|
85+0.035
|
+0.215
+0.030 |
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|||||
|
85
|
90
|
85-0.054
|
90+0.035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
||||||
|
90
|
95
|
90-0.054
|
95+0.035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
||||||
|
95
|
100
|
95-0.054
|
100+0.035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
||||||
|
100
|
105
|
100-0.054
|
105+0.035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
||||||
|
105
|
110
|
105-0.054
|
110+0.035
|
|
|
|
|
10560
|
10580
|
|
105100
|
||||||
|
110
|
115
|
110-0.054
|
115+0.035
|
|
|
|
|
11060
|
11080
|
|
110100
|
||||||
|
115
|
120
|
115-0.054
|
120+0.035
|
|
|
|
11550
|
|
11580
|
|
|
||||||
|
120
|
125
|
120-0.054
|
125+0.040
|
+0.220
+0.030 |
|
|
|
12050
|
12060
|
|
|
120100
|
|||||
|
125
|
130
|
125-0.063
|
130+0.040
|
|
|
|
|
|
|
|
125100
|
||||||
|
130
|
135
|
130-0.063
|
135+0.040
|
|
|
|
|
13060
|
|
|
130100
|
||||||
|
135
|
140
|
135-0.063
|
140+0.040
|
|
|
|
|
13560
|
13580
|
|
|
||||||
|
140
|
145
|
140-0.063
|
145+0.040
|
|
|
|
|
14060
|
14080
|
|
140100
|
||||||
|
150
|
155
|
150-0.063
|
155+0.040
|
|
|
|
|
15060
|
15080
|
|
150100
|
||||||
आप हमसे संपर्क करने के लिए हमारे “पूछताछ फॉर्म” का उपयोग कर सकते हैं। हमारी बिक्री टीम का एक सदस्य तुरंत आपसे संपर्क करेगा।
